拒绝重复劳动：SOLIDWORKS方程式驱动设计，让你的模型"活"起来

在产品设计中，我们经常遇到一系列规格类似但尺寸不同的产品。传统的设计方法是为每个规格"另存为"一个新文件，然后手动修改成百上千个尺寸和特征，过程繁琐且极易出错。SOLIDWORKS的方程式功能，正是为了解决这一痛点而生。它能让您的设计模型从一个"死"的几何体，变成一个由关键参数驱动的"活"的智能系统。

什么是方程式驱动设计？

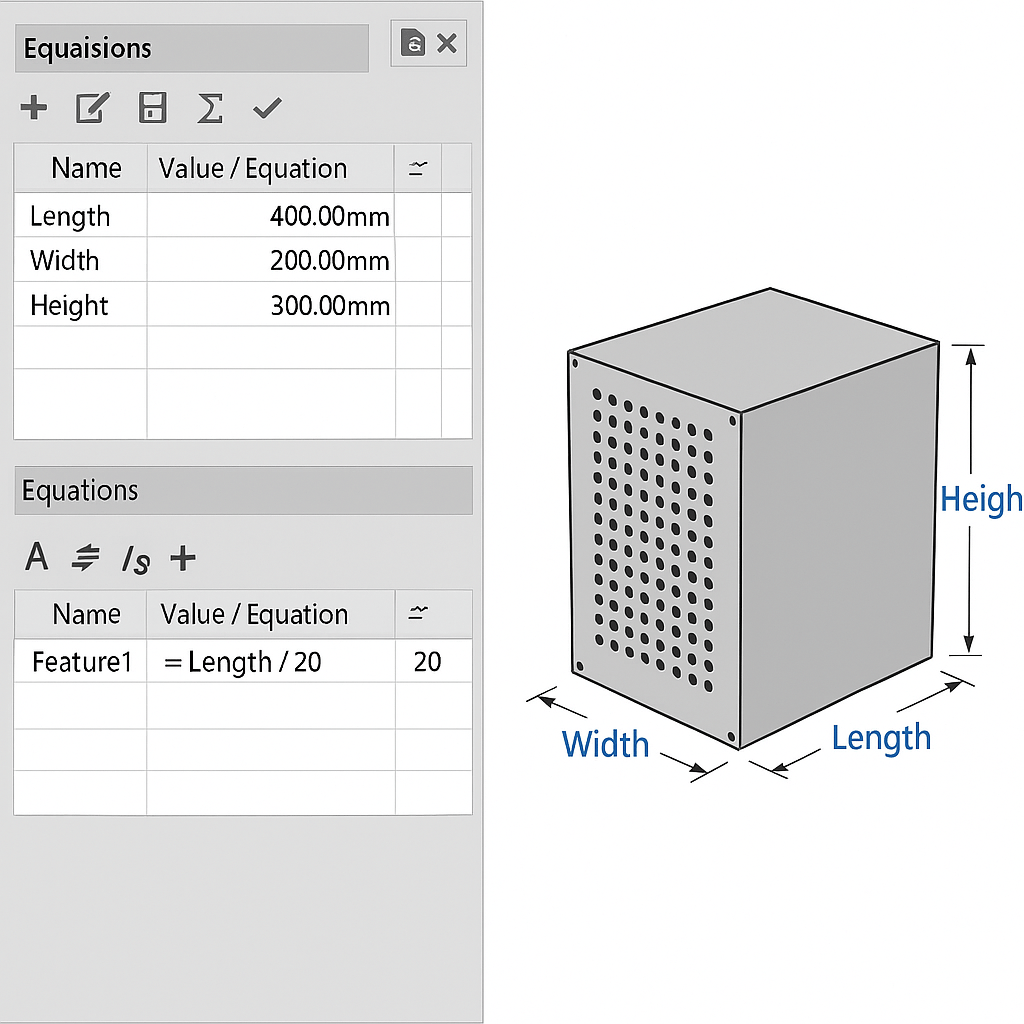

参数化机箱设计示例

想象一下，您正在设计一个机箱，其长度、宽度、高度会根据内部电路板的大小而变化，同时，机箱上的散热孔数量和位置也与尺寸相关。

传统方法：每换一种电路板，您就需要手动修改机箱的长、宽、高，然后重新计算并调整散热孔的阵列数量和间距。

solidworks方程式驱动设计：您只需建立一个名为"全局变量"的参数表，定义好长度、宽度、高度这三个核心参数。然后，将模型的尺寸、特征（如散热孔阵列数量）与这些全局变量进行关联。当您需要一个新规格的机箱时，只需在参数表中修改长度、宽度、高度的值，整个模型便会瞬间自动更新。

这就是方程式驱动设计的核心：用逻辑关系取代重复劳动。

核心三要素：构建您的第一个智能模型

要实现方程式驱动设计，您需要掌握三个核心工具：

1. 全局变量 (Global Variables)

这是您的"中央控制台"。在SOLIDWORKS的工具 > 方程式对话框中，您可以定义全局变量。例如：

• "总长" = 200mm
• "总宽" = 150mm
• "板厚" = 2mm
• "螺丝孔数量" = 4

最佳实践： 将所有关键的、需要频繁变动的设计参数都定义为全局变量。这就像为您的模型建立了一个"大脑"，所有的设计决策都从这里发出。

2. 尺寸方程式 (Dimension Equations)

这是将模型与"大脑"连接起来的"神经"。在标注尺寸时，不要直接输入数值，而是输入=号，然后从全局变量列表中选择您需要关联的参数。

• 拉伸特征的深度，不输入200，而是输入="总长"。
• 另一个零件的宽度，可以输入="总长" / 2 + 10。

这样，当全局变量"总长"改变时，所有与之关联的尺寸都会自动重新计算并更新。

3. 特征方程式与逻辑判断 (Feature Equations & Logic)

这为您的模型赋予了"智能"。您不仅可以控制尺寸，还可以控制特征本身。

• 控制特征状态：可以创建一个方程式来控制某个特征（如一个切口）是被压缩（禁用）还是解除压缩（启用）。例如："切口特征状态" = IIF("总长" > 250, "unsuppress", "suppress")。这个方程式意味着，只有当"总长"超过250mm时，这个切口特征才会出现。
• 控制阵列数量：阵列特征的数量可以直接链接到全局变量。例如，阵列数量输入="螺丝孔数量"。

应用场景一：系列化产品

如货架、机柜、传送带等，尺寸规格繁多。用方程式建立一个模板，几分钟内即可生成一套完整的新规格图纸。

应用场景二：配置管理

将方程式与配置功能结合，可以在一个零件文件中管理一个产品的全部型号，极大简化文件管理。

应用场景三：设计验证

快速修改参数，测试不同设计方案。例如，改变加强筋的厚度，观察其对仿真结果的影响。

从CAD绘图员到设计工程师的进阶

掌握方程式驱动设计，是将SOLIDWORKS从一个单纯的"三维绘图工具"升级为"设计自动化平台"的关键一步。它考验的不再是鼠标点击的速度，而是设计师的逻辑思维和对产品内在规律的理解。
