详细解析硬盘电路板

硬盘大家一定不会陌生，我们可以把它比喻成是我们电脑储存数据和信息的大仓库。一般说来，无论哪种硬盘，都是由盘片、磁头、盘片主轴、控制电机、磁头控制器、数据转换器、接口、缓存等几个部份组成。

它在平整的磁性表面存储和检索数字数据，数据通过离磁性表面很近的磁头由电磁流来改变极性的方式被写入到磁盘上，数据可以通过盘片被读取，原理是磁头经过盘片的上方时盘片本身的磁场导致读取线圈中电气信号改变。磁头可沿盘片的半径方向动作，而盘片以每分钟数千转到上万转的速度在高速旋转，这样磁头就能对盘片上的指定位置进行数据的读写操作。

硬盘作为硬件的物理结构很容易被大家理解，但要让数据可以被准确读出，写入，还要有足够的速度和稳定性满足人们的需求，这就需要电路来控制。

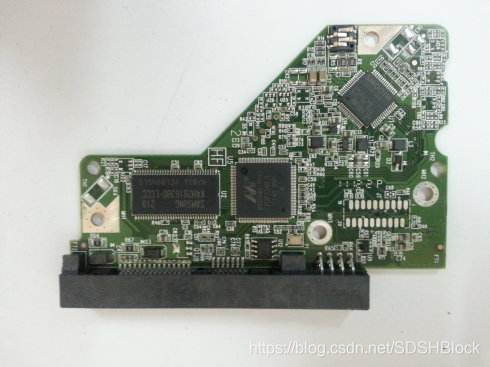

在硬盘的背面安装着一块电路板，用来实现硬盘电路的控制和信息的传输。硬盘通常有两个接头与电路板连接。其中，一个是为主轴电机供电的三相中心抽头电缆接头，另一个是与前置放大器/转接器及音圈电缆传递信号的电缆接头。

硬盘控制电路被刻在电路板上，每个型号的硬盘都有对应的专属硬盘电路板。电路板负责控制电源，确保硬盘运行并有足够的能量来保存数据。电路板也告诉硬盘如何移动主轴和使用什么盘片。

电路板可以控制硬盘电源。硬盘需要一定的电量才能工作，并且电量可能会随着硬盘因保存大量数据而受到影响而波动。同时，电路板应尽量确保硬盘不会获得过多的电量，这可能会造成损害并可能导致硬盘停止工作。

电路板可以控制硬盘转速。当硬盘运行时，有一个主轴旋转存储内存的盘状盘片。如果转速不合适，硬盘可能会丢失或不正确地保存内存。

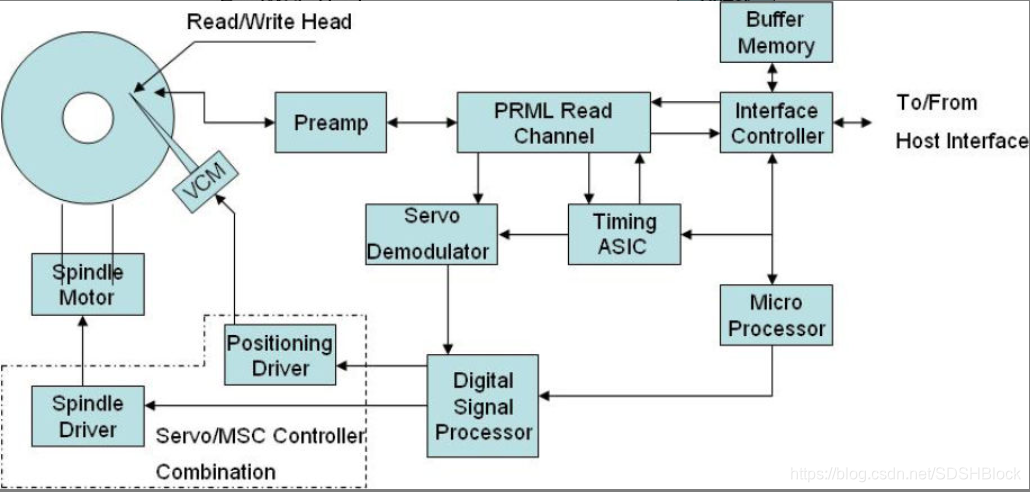

下图是完整详细的硬盘电路示意框图，它们都被高度集成在电路板上。
