1. 图像基础

1.1 图像如何存储在计算机中

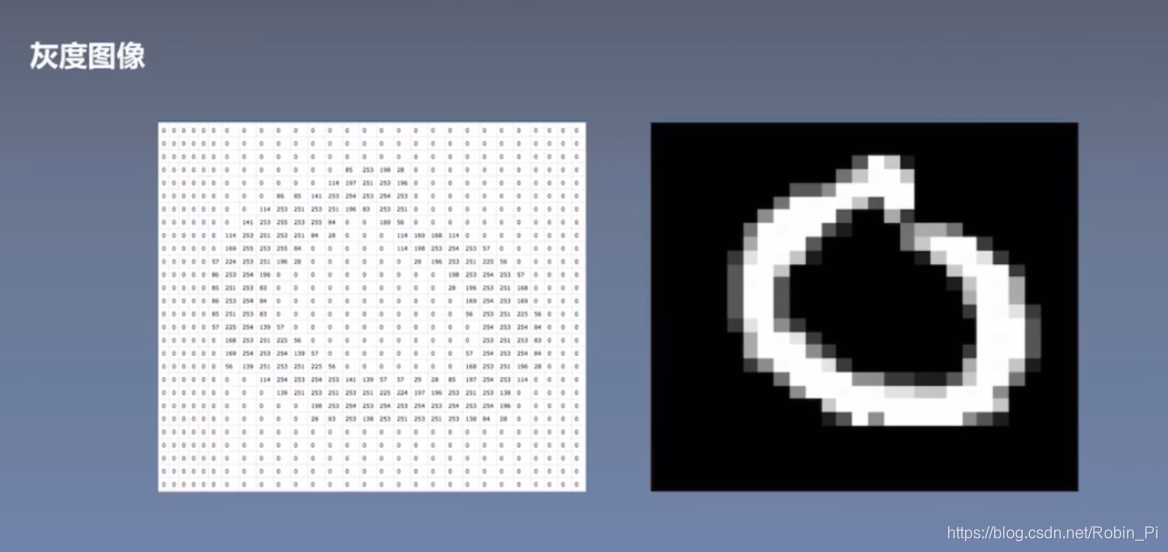

灰度图：矩阵

0：白色
1：黑色
0-255：灰色
彩色图：三个矩阵的叠加

彩色图 = 三个图层/三个通道 （每个图层由 0-255 的数字组成，用来表示红/绿/蓝颜色的深浅）

比如，用0来表示最不红，255表示最红。
在这里插入图片描述
重要概念：width、height、channel

1.2 传统的图像处理

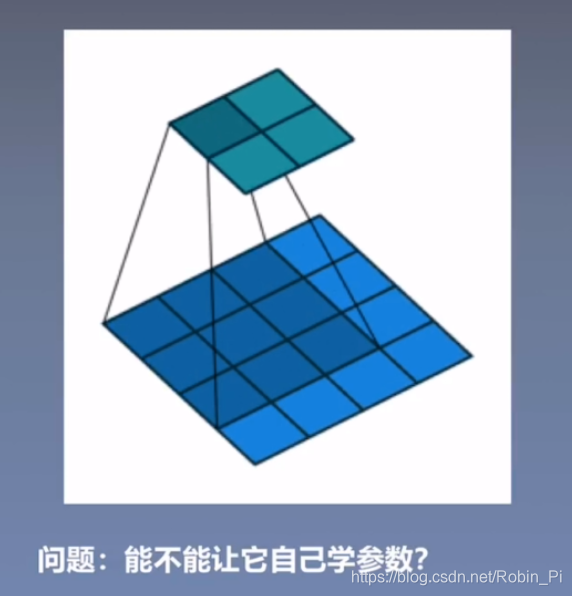

人工算子（矩阵形式）：参数
卷积：运算

可以使用使用卷积神经网络，来自动学习参数。

2. 卷积的基本构件

2.1 卷积层

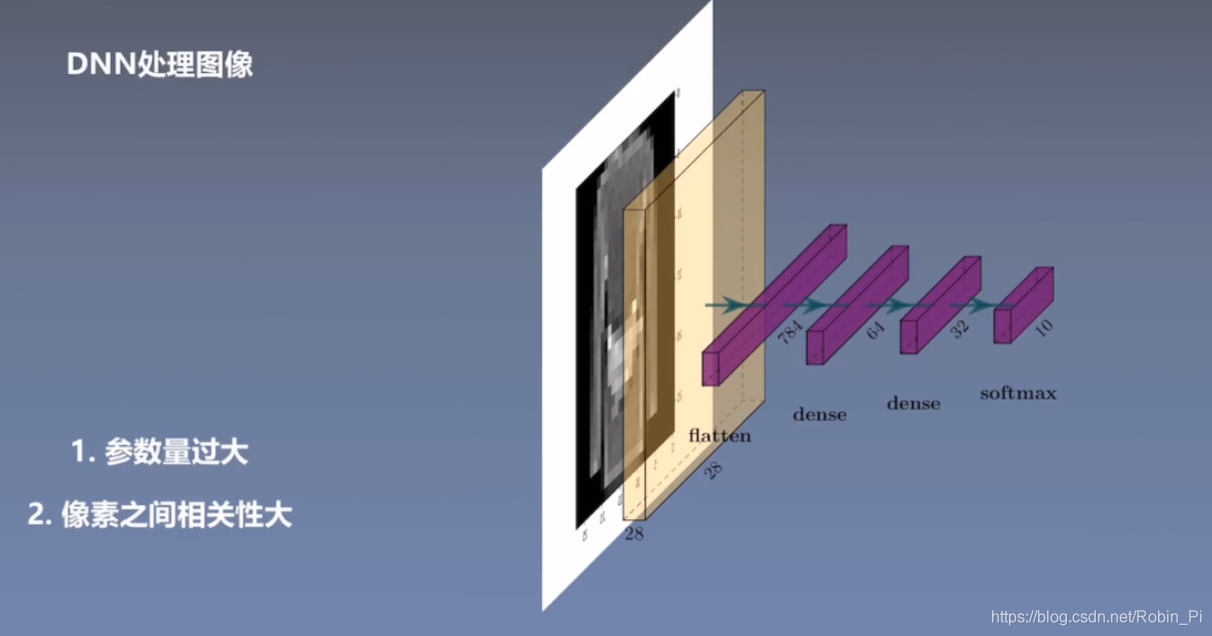

2.1.1 全连接神经网络处理图像的问题

全连接神经网络（DNN）：上下层每一个神经元全部连接
思路
一张灰度图像（28x28）的全部像素 flatten 成一个n 维（28x28=784）向量，然后接上不同维度（64和32）的全连接层，最后接上 softmax ，输出相应维度（10）的向量，进行最后分类。
采用全连接网络的问题：

参数太多
像素之间相关性太大

2.1.2 卷积层的特性/作用

共享参数：大大降低了网络参数——保证了网络的稀疏性，防止过拟合（之所以可以“参数共享”，是因为样本存在局部相关的特性。）
局部感受野：解决相关性太大的问题

2.1.3 卷积层的几个重要概念

channel

可以理解为矩阵的叠加个数，如：
彩色图的输入channel：3
灰度图的输入channel：1
padding

填充（padding）的目的，比如0填充，是为了使得下一层的神经元的个数或者说 feature map 满足一定的条件（比如变大）。
strides
增大步长（strides）可以增加感受野外。
kernel size
卷积核的大小（kernel size）一般都选择的是奇数大小——因为奇数是对称的，它都有一个中心。
filters
有几个不同的卷积核就有几个不同的 filter。
feature map
一个卷积核“扫过“一次可以生成一个 feature map；
有几个 feature map 堆叠在一起就有几个channel。
感受野

感受野是非常重要的概念，对我们后期的建模有一定的指导意义（选择宏观信息还是局部信息？）

比如顶层神经元的感受野是”全局感受野“，意味着顶层神经元蕴含着底层所有像素的信息。

注：关于（对底层 feature map） padding 的两个参数

SAME 参数：做padding 且自动计算（有公式）
VALID 参数：不做 padding
特殊卷积：1x1 卷积
1x1 卷积 虽然不能改变 feature map 的长和宽，但是可以在channel 维度做一些文章，比如压缩通道和扩展通道。

2.2 池化层

化层层没有需要学习的参数。

平均池化
最大池化

注：特殊池化，比如 global 池化（全局效果的池化）

2.3 CNN架构设计原则

在这里插入图片描述

feature map 会越来越小
channel 会越来越大

3. 卷积的经典结构

在这里插入图片描述

3.1 Lenet 结构

Lenet （GoogleNet）是 CNN 运用到真实场景的一个开端。
在这里插入图片描述

3.2 Alexnet 结构

Alexnet 是第一次运用在非常大的数据集（ ImageNet ）
在这里插入图片描述
重要的创新/技巧：

Dropout
在倒数2-3层的全连接层上加入了Dropout 机制，随机屏蔽一些神经元（后期还需要对参数进行还原）

该技巧提升了模型的泛化能力。

Data augment
数据增强可以大大提升可以训练的数据量。

3.3 Inception 结构

（Google）

使用不同处理手段，最后按照 channel 维度拼接（需满足长和宽的维度大小——需要做padding），作为下一层的输入。
在这里插入图片描述

不同感受野
引入了 block，相当于引入了不同的感受野（集合到了一块）——相当于拥有了看”宏观信息“和”微观信息“的能力。
引入 1x1 的卷积

使得通道（channel）之间有了一定的沟通
压缩了 feature map，使得下一层卷积核的参数大大减少。

Batchnorm 的引入
注意：CNN 和 DNN 的使用方法有些不一样（维度不一样）
2 个3x3 代替 5x5
真正理解”感受野“才行——让最顶层的神经元获取底层的所有信息即可：
5x5 的 feature map 可以用 5x5 的卷积核直接进行卷积，得到 1 个神经元；
5x5 的 feature map 也可以由 1 个 3x3 的卷积核进行卷积得到 3x3的 feature map，最后再接一个卷积核就可以得到一个 1x1 的 feature map。
即用 2 个 3x3 的卷积核可以达到 1 个 5x5 卷积核达到的感受野。
同时，5x5的参数个数是 5x5=25 个，2 个3x3的只需要 3x3 + 3x3=18 个参数。参数越少越不容易过拟合，而且易于计算。

3.3 VGGNet

（微软）

VGGNet 完全依照 CNN的基本设计原则：
channel 越来越大；
feature map 的size 越来越小

VGGNet完全由卷积层和池化层的得加而来。
在这里插入图片描述
VGGNet完全由卷积层和池化层的得加而来。但是不能做得太深，直到微软又发明出了 Resnet（残差网络）

3.4 Resnet

残差网络在模型深度上有了新的突破，能轻易地训练到100多层！

在这里插入图片描述
注意：图中的加号➕指的是维度上相加，所以 feature map 的长、宽以及 channel 必须统一。
（注：长跟宽-可以通过 padding 来完成统一；channel-可以通过 1x1的卷积来完成扩展或压缩）

Skip connection 跳层连接

假设在一个深度网络中，我们期望一个非线性单元(可以为一层或多层的卷积层)f(x, θ)去逼近一个目标函数为h(x)。
有论文指出，残差函数—— h(x) - x 相比原始函数h(x) 更容易学习。
因此，原来的优化问题可以转换为:让非线性单元 f (x, θ) 去近似残差函数 h(x) − x，并用f(x,θ)+x 去逼近h(x)。
在这里插入图片描述
