【电路笔记 电源模块】MOSFET导通&线性工作条件 + 栅极驱动芯片 + 高压侧N沟道MOS管驱动器

MOSFET导通条件 & 线性工作条件

公式	含义
VGS = Vth + VDS	线性区与饱和区的边界条件
VGS > Vth	MOSFET 导通的基本条件
VDS < VGS – Vth	线性区（开关应用）
VDS ≥ VGS – Vth	饱和区（放大应用）

• 做开关电路，通常要远离这个相等边界，确保深度线性区工作：
  $$V_{GS}>V_{DS}+导通阈值电压（V_{th}，通常24V）$$

项目	要求
MOSFET 类型	N 沟道，高耐压
VGS（导通时）	≈ 8–12 V（由 LTC7004 自举提供）
目标工作区	线性区（VDS 很小）
RDS(on)	越低越好，取决于 VGS = 10 V 时的规格

• 在开关电路中（如驱动电机、LED 等），通常会让 V_GS 远大于 V_th（例如 10 V 或使用逻辑电平 5 V/3.3 V 配合低 V_th 器件），以确保 MOSFET 完全导通、导通电阻 R_DS(on) 最小，从而减少功耗和发热。注：MOSFET 数据手册中的 Safe Operating Area（SOA）曲线：在 高 VDS + 高 ID 区域（即饱和区左上角），允许的持续工作时间极短（微秒级）

• 如果源极S不接地（如在高边开关或级联电路中），必须用 V_G 相对于 V_S 来判断是否满足 V_GS > V_th，此时可能需要 自举电路 或 隔离驱动。

• 驱动设计应确保 V_GS >> V_th（如 10 V 或逻辑电平 4.5 V），与 V_DS 无关（除非是高边驱动需考虑自举）。

• 当 V_DS 较小（远小于 V_GS – V_th），沟道从源到漏均匀导通，MOSFET 表现像一个压控电阻 → 用于开关、功率导通（如电源开关）。

• 当 V_DS 增大到 V_GS – V_th，沟道在漏端“夹断”（pinch-off），电流趋于饱和 → 用于放大电路（模拟应用）。

栅极驱动芯片

• LTC7004 快速、60V、高压侧 NMOS 静态开关驱动器：Analog Devices（原 Linear Technology）推出的一款高压侧 N 沟道 MOSFET 栅极驱动器，广泛用于电源开关、电子阀控制、静态开关等应用。

• 为什么要用LTC7004驱动，不能直接用输入控制或使能信号:LTC7004 能让高边 N-MOSFET 的 V_GS 维持在约 8~12 V，即使源极电压（V_S）接近输入电源电压（如 48 V）。

• LTC7004HMSE的核心作用：解决高压侧MOS管的驱动电压问题

  • 是高压侧N沟道MOSFET栅极驱动器（支持最高60V输入），内部带电荷泵，可实现100%占空比（MOS管持续导通）。
  • 引脚功能：
    • VCC（1脚）：接5V供电；
    • INP（4脚）：输入控制信号，控制MOS管的通断；
    • TGUP/TGDN（6/11脚）：驱动MOS管栅极的输出引脚；
    • BST（9脚）：自举电容端（C68，需耐压>60V），为高压侧MOS管提供栅极驱动电压。

• LTC7004内置电荷泵（自举电路），可以生成比源极电压（50V）更高的栅极驱动电压：

  • 利用BST引脚的自举电容（C68），LTC7004能将栅极电压抬升到 50V + 10V左右（即Vgs≈10V），满足Q2的导通条件；
  • 同时，它能隔离低压控制信号（INP）和高压侧电路，避免高压干扰低压信号。

• 此外，驱动能力需满足“栅极电荷快速充放”

  • MOS管的栅极是容性负载，需要足够的驱动电流快速充/放电：
    • 若驱动电流不足，栅极电压上升/下降缓慢，会导致MOS管在“半导通”状态停留时间变长，增加开关损耗；
    • 专用驱动器（如LTC7004）能提供足够的峰值电流（通常数百mA），保证MOS管快速开关。

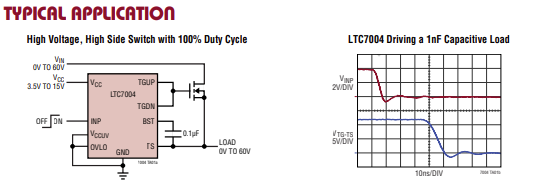

维度	上图电路	下图电路
核心功能	基础型高压高端开关（100%占空比，持续导通）	带浪涌控制+欠压锁定（OVLO）的高端开关
负载类型	容性负载（1nF）	大容性负载（15nF）+ 额外保护电路
应用场景	简单的高压负载通断（如小容量电容负载）	需浪涌抑制、欠压保护的工业/功率电路

• 型号差异

• 型号（如 LTC7004IMSE、LTC7004EMSE、LTC7004HMSE、LTC7004MPMSE）本质上是同一芯片的不同温度等级和封装/可靠性等级变体。所有型号的电气参数都相同。

• 统一封装：所有型号均采用 10 引脚 MSOP（MSE）封装，带裸露焊盘（Exposed Pad），增强散热性能。 MSE = Mini Small Outline Package, 10-pin, with Exposed Pad

型号后缀	温度范围（工作结温 Tj）	应用等级	典型用途
EMSE	−40°C 至 +125°C	工业级（Industrial）	通用工业设备、电源模块
IMSE	−40°C 至 +125°C	工业级（同 EMSE）	与 EMSE 功能一致，部分批次或区域命名习惯不同；ADI 官方数据手册中常以 IMSE 为主型号
HMSE	−40°C 至 +150°C	高温工业/汽车级（High-temp Industrial / AEC-Q100 可选）	高温环境，如汽车引擎舱、工业电机驱动
MPMSE	−55°C 至 +150°C	军工/高可靠性（Military / Extended）	航空航天、军工、极端环境

注：

• E = Extended Industrial
• I = Industrial（有时与 E 等效，具体看官方订购代码）
• H = High Temperature
• MP = Military Plastic（宽温、高可靠性）
  后缀说明：
• #PBF：无铅（Pb-Free），符合 RoHS
• #TRPBF：卷带包装（Tape & Reel），无铅
