rs429-HI3282-HI3182笔记

这两天正好调试了RS429，简单记录一下
手册下载地址：
链接：https://pan.baidu.com/s/1XC0kxCKit0pRGoyMPIVmEQ
提取码：vye1
参考资料：
1）https://www.doc88.com/p-735475921886.html （基于FPGA的ARINC429总线接收发送系统的设计）
2）https://www.doc88.com/p-2794568875672.html （基于hi3282的fpga与arinc429总线通讯卡设计 优先出版）

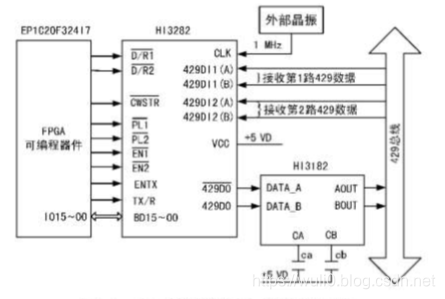

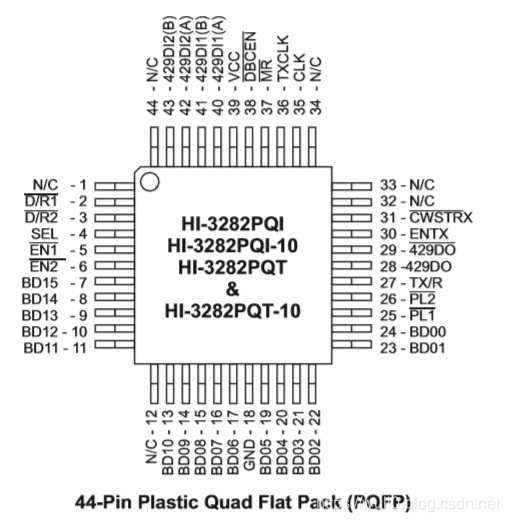

1. 芯片管脚：

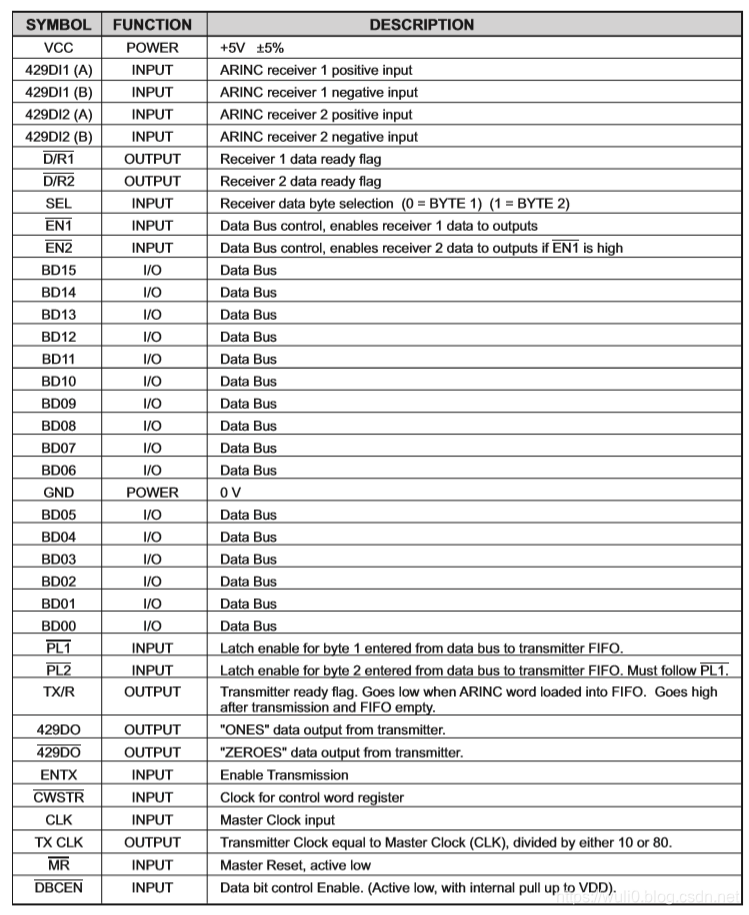

   对管脚简单说明一下：
   HI3282为两通道输入，一通道输出；32bit数据分两个bytes传输；内部有缓存FIFO，可以存8个32bit数据,，一般采用HI3182将输出的串行差分信号转换成ARINC电平。

   429DI1(A)，429DI1(B)为通道一的差分模拟输入；
   D/R1为低电平表示通道一有数据可以读取；
   SEL为接收的字节选择 (0 = BYTE 1) (1 = BYTE 2)
   EN1表示从通道
