zynq ps端的调试信息通过PL端串口打印

最新推荐文章于 2025-06-23 16:46:37 发布
原创 最新推荐文章于 2025-06-23 16:46:37 发布 · 2.4k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#串口

初学者在调试板子时遇到PS端串口硬件未连接的问题，通过将PS串口MIO管脚配置为EMIO并在PL端进行约束，成功解决了查看打印信息的需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前两天发现我在调试的那个板子上的PS端的串口硬件外面没有接，但是PS端调试需要看打印信息呀；
作为初学者，在网上也没有搜到相关解决办法；

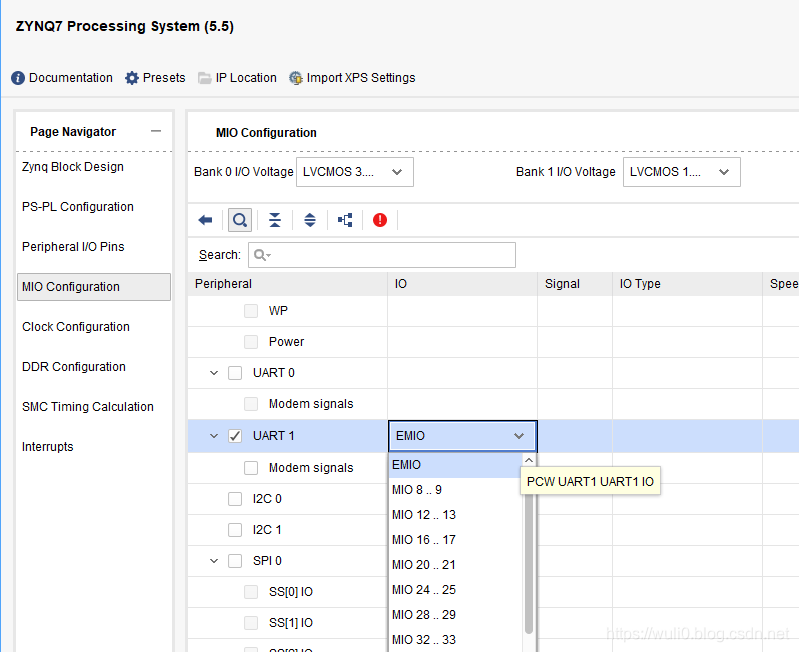

最后搞硬件的同事跟我说可以将PS的串口MIO管脚设置为EMIO，在PL端约束一下就可以了。
如下图：

在这里插入图片描述
最终解决了此问题
