软件工程-如何做技术设计（二）

最新推荐文章于 2024-12-14 12:18:20 发布
原创 最新推荐文章于 2024-12-14 12:18:20 发布 · 412 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#uml

本文探讨了UML在软件开发中的应用，分为定义阶段和开发阶段。技术设计包括概要设计和详细设计，涉及模块划分、用户界面设计和数据库设计等。文章提供了架构图、ER图和表详情等案例，并介绍了名为'HIS'的系统，涵盖数据中心、埋点系统和管理后台的技术选型，如JDK1.8、SpringMVC和InfluxDB等。

一. UML在软件开发中的使用

  • UML与软件工程大致可分为两个阶段：定义阶段和开发阶段。

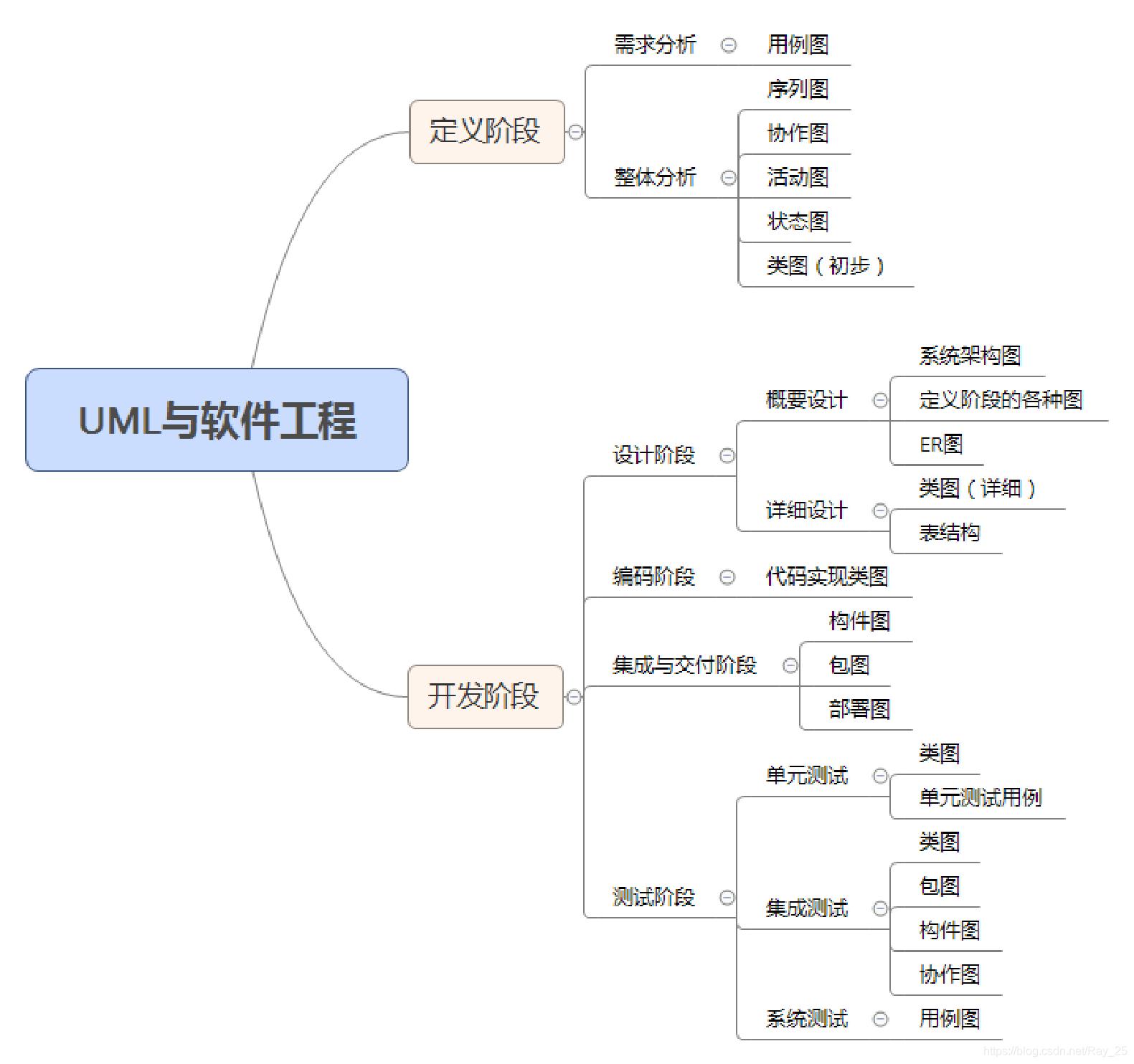

在这里插入图片描述

二.技术设计

  • 技术设计可以由概要设计和详细设计两部分组成。

(1).概要设计

  • 实现软件的总体设计、模块划分、用户界面设计、数据库设计等等

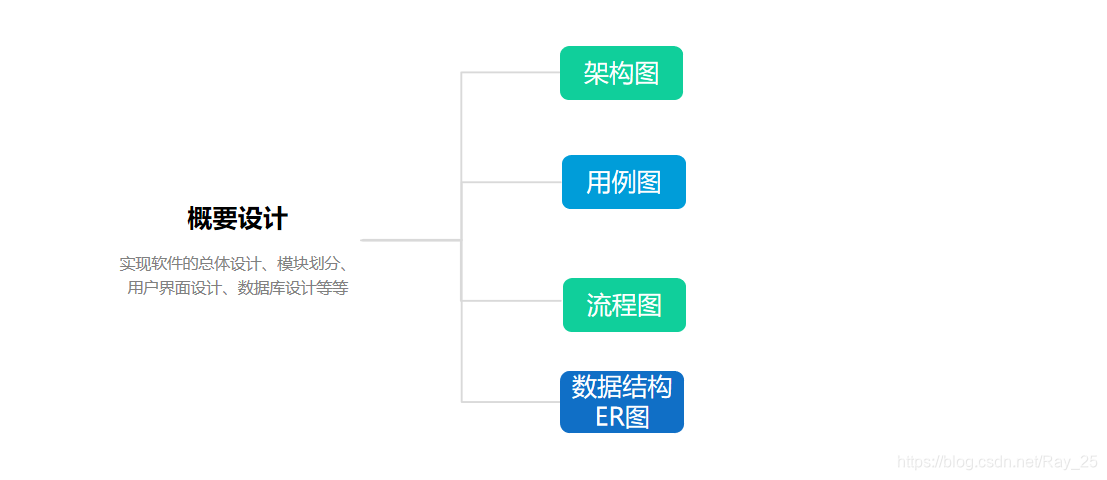

    在这里插入图片描述

(2).详细设计

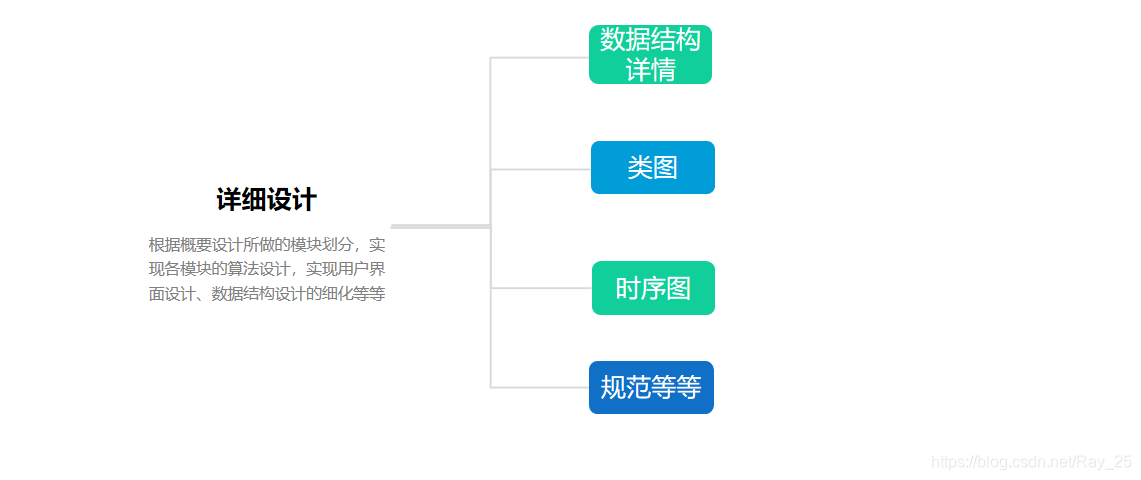

  • 根据概要设计所做的模块划分，实现各模块的算法设计，实现用户界面设计、数据结构设计的细化等等在这里插入图片描述

(3).架构图案例（简单版）

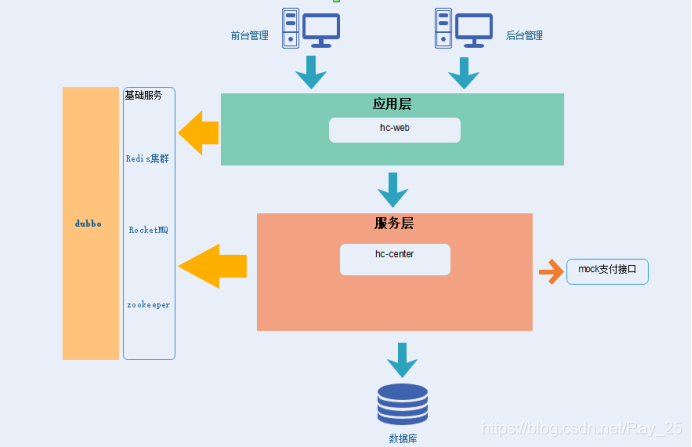

在这里插入图片描述

(4).ER图案例

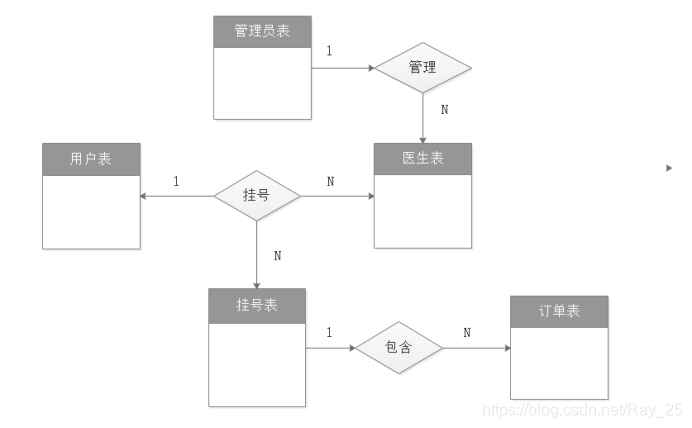

在这里插入图片描述
