软件工程-如何做技术设计（一）

一、UML

• 接下来我将会从基本概念、用例图、类图、活动图、时序图来给大家展示。

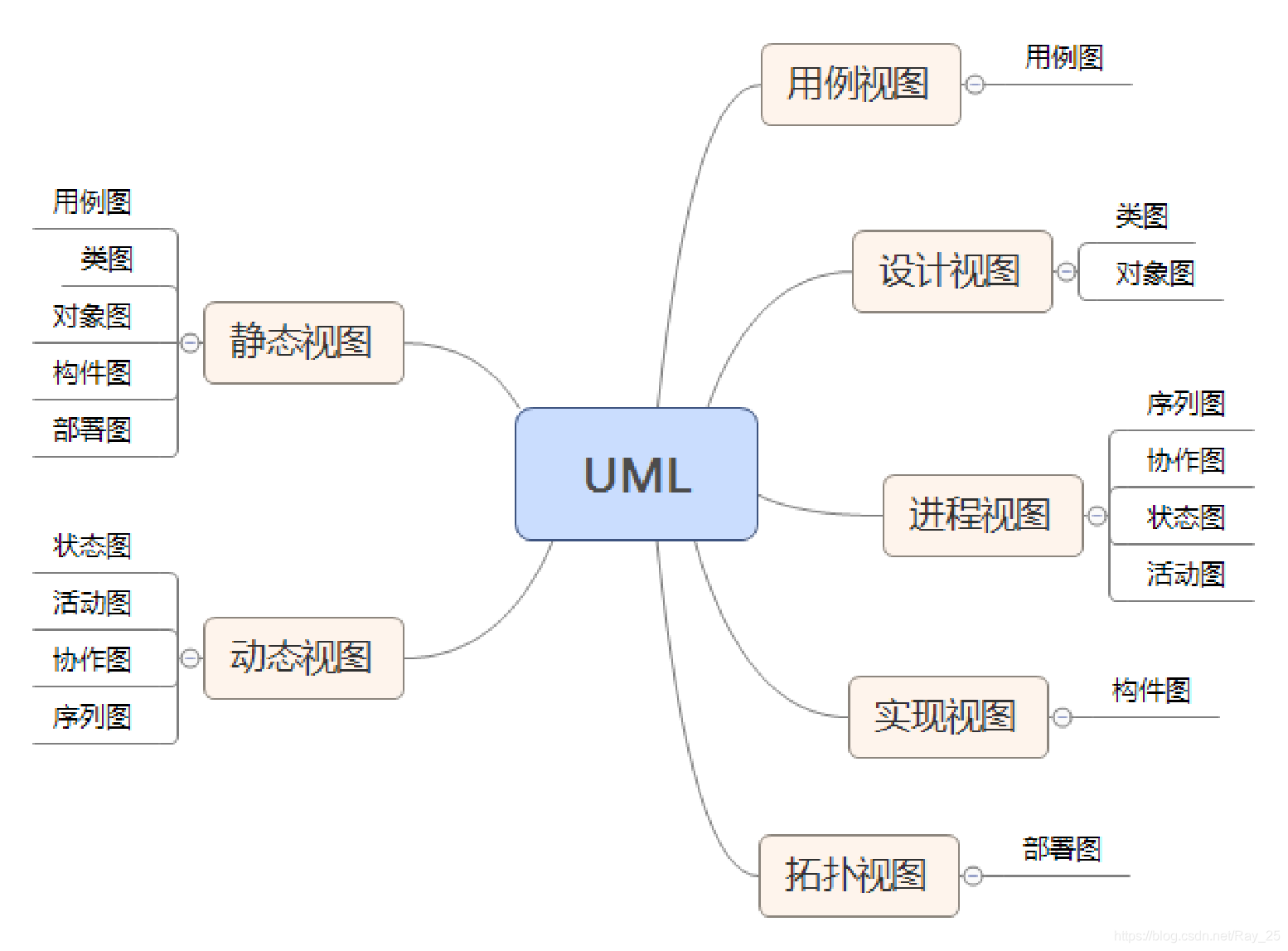

(1).基本概念

• UML（Unified Modeling Language）是一种统一建模语言，为面向对象开发系统 的产品进行说明、可视化、和编制文档的一种标准语言。

(2).用例图

• 用例图捕捉了模拟系统中的动态行为，并且描述了用户、需求以及系统功能单元之间的关系
• 用例图展示了一个外部用户能够观察到的系统功能模型图
• 用例图由参与者，用例和它们之间的关系组成

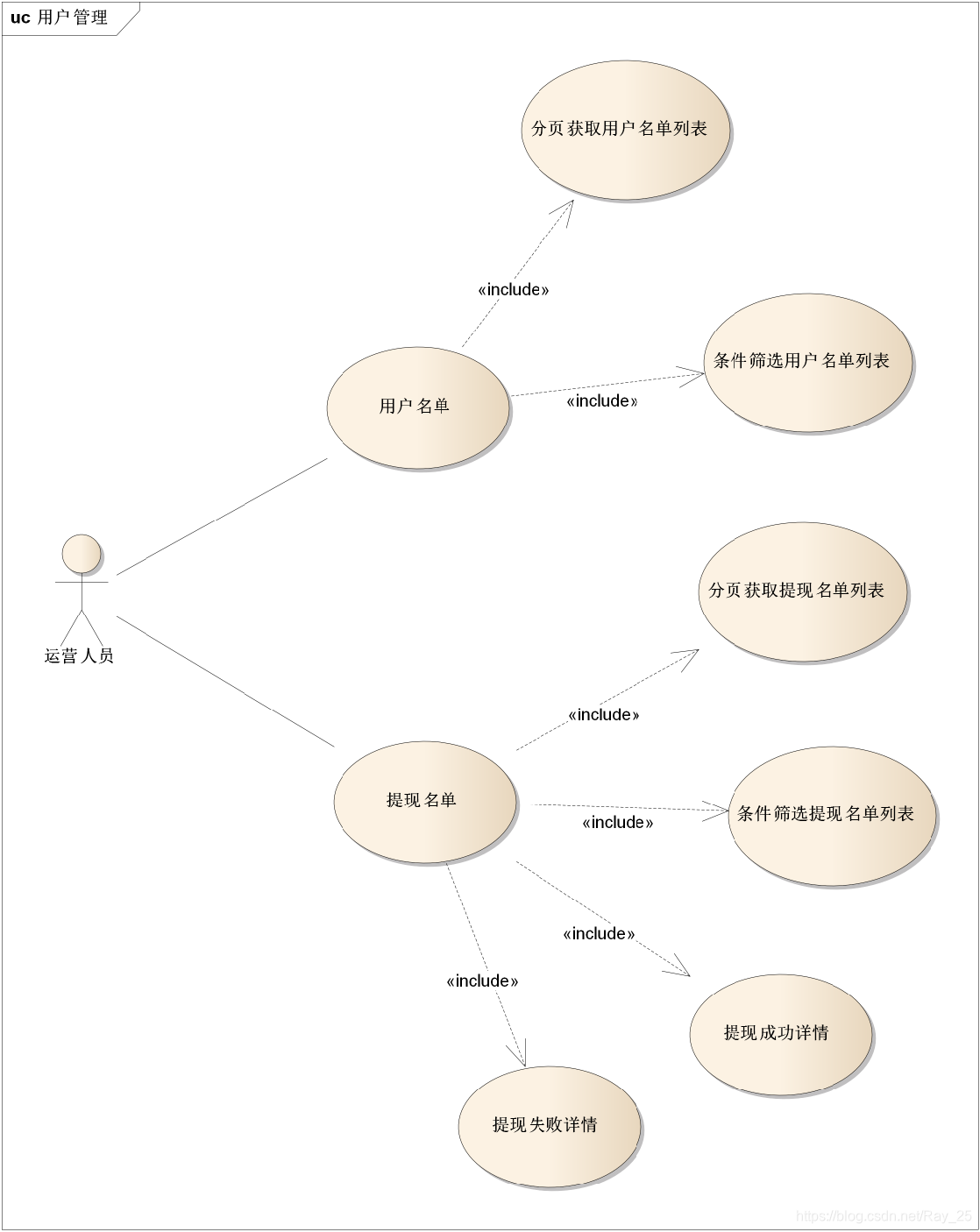

例如下图：

(3).类图

• 面向对象系统建模中最常用和最重要的图，是定义其它图的基础
• 用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型
• 由以下元素组成：类名、属性、方法

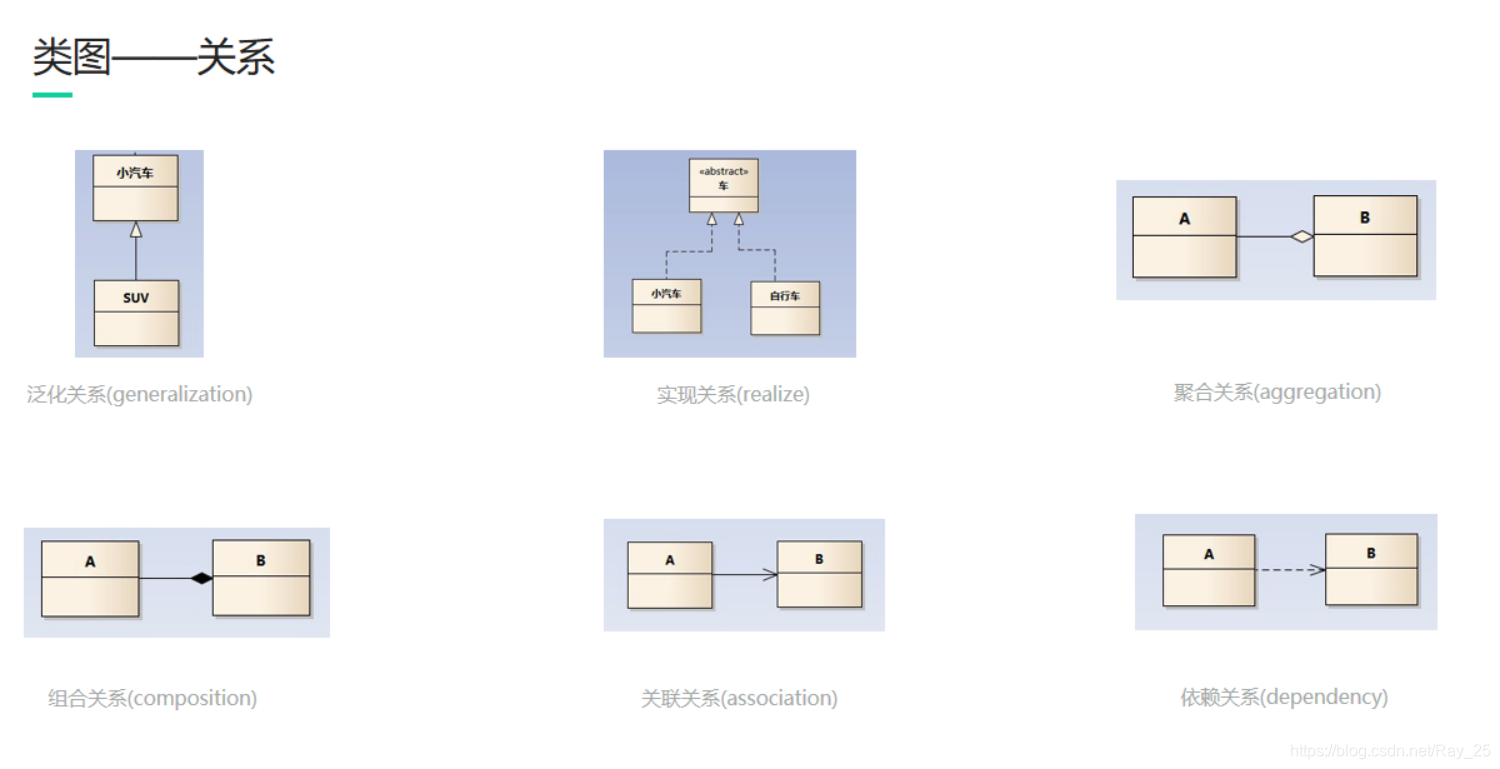

例如下图：

(4).活动图

• 又名流程图，是UML的动态视图之一，用来描述事物或对象的活动变化流程
• 活动图被设计用于简化
