概要

使用本地部署的n8n平台，在问答窗口中生成带图表的回答。

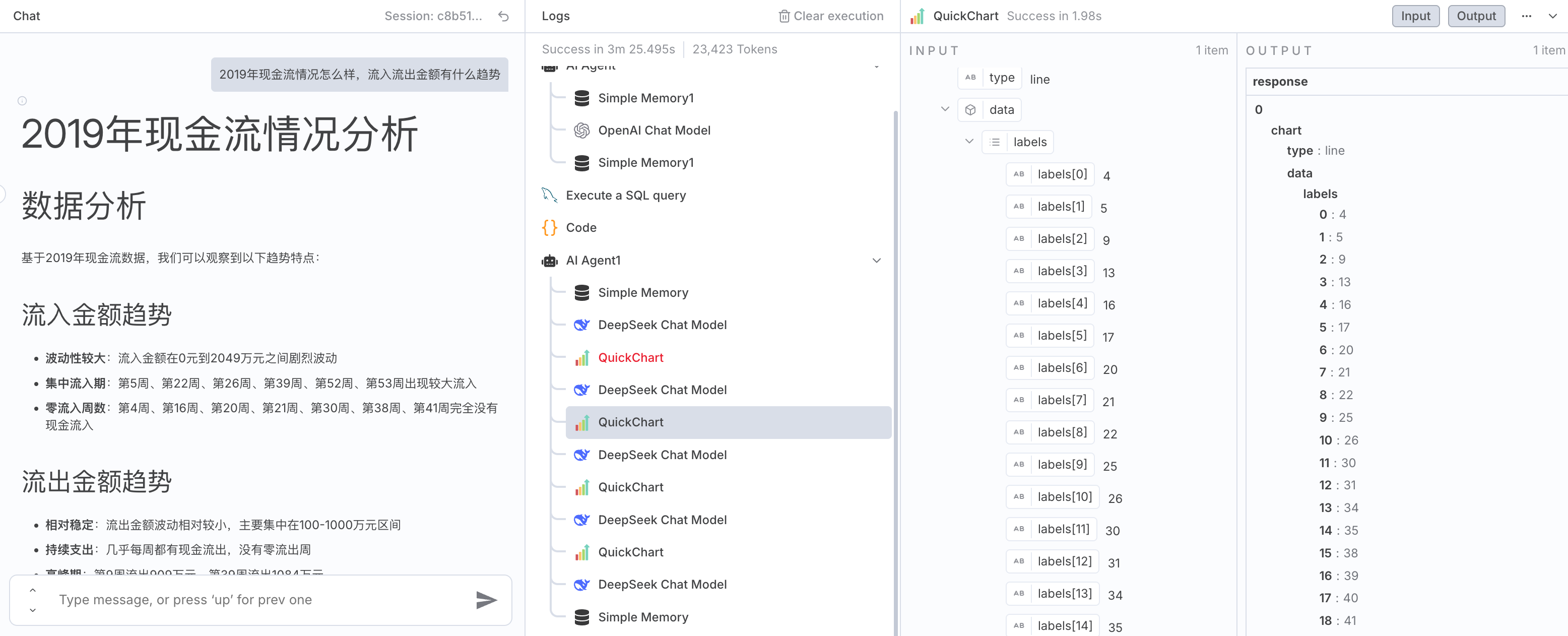

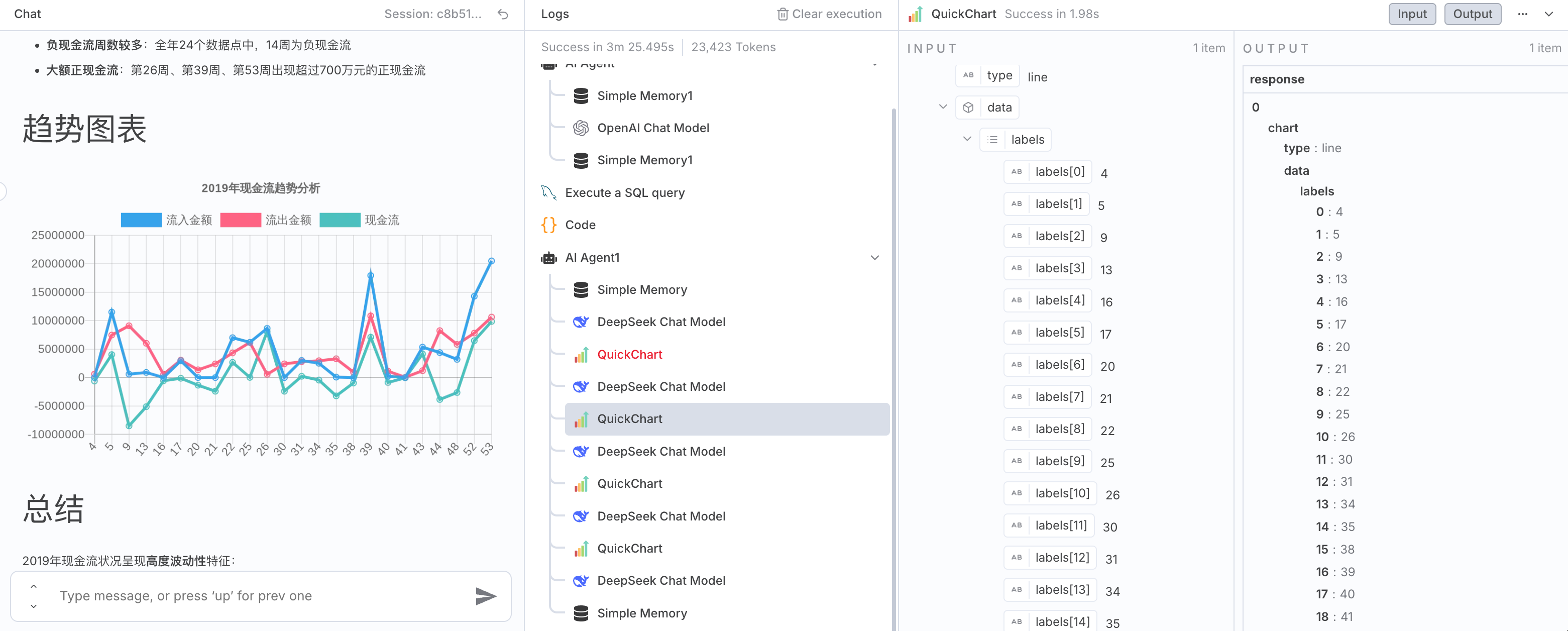

效果展示

在这里插入图片描述

添加节点

When chat message received
AI Agent
Execute a SQL query
Code
AI Agent （Tool： QuickChart）

在这里插入图片描述

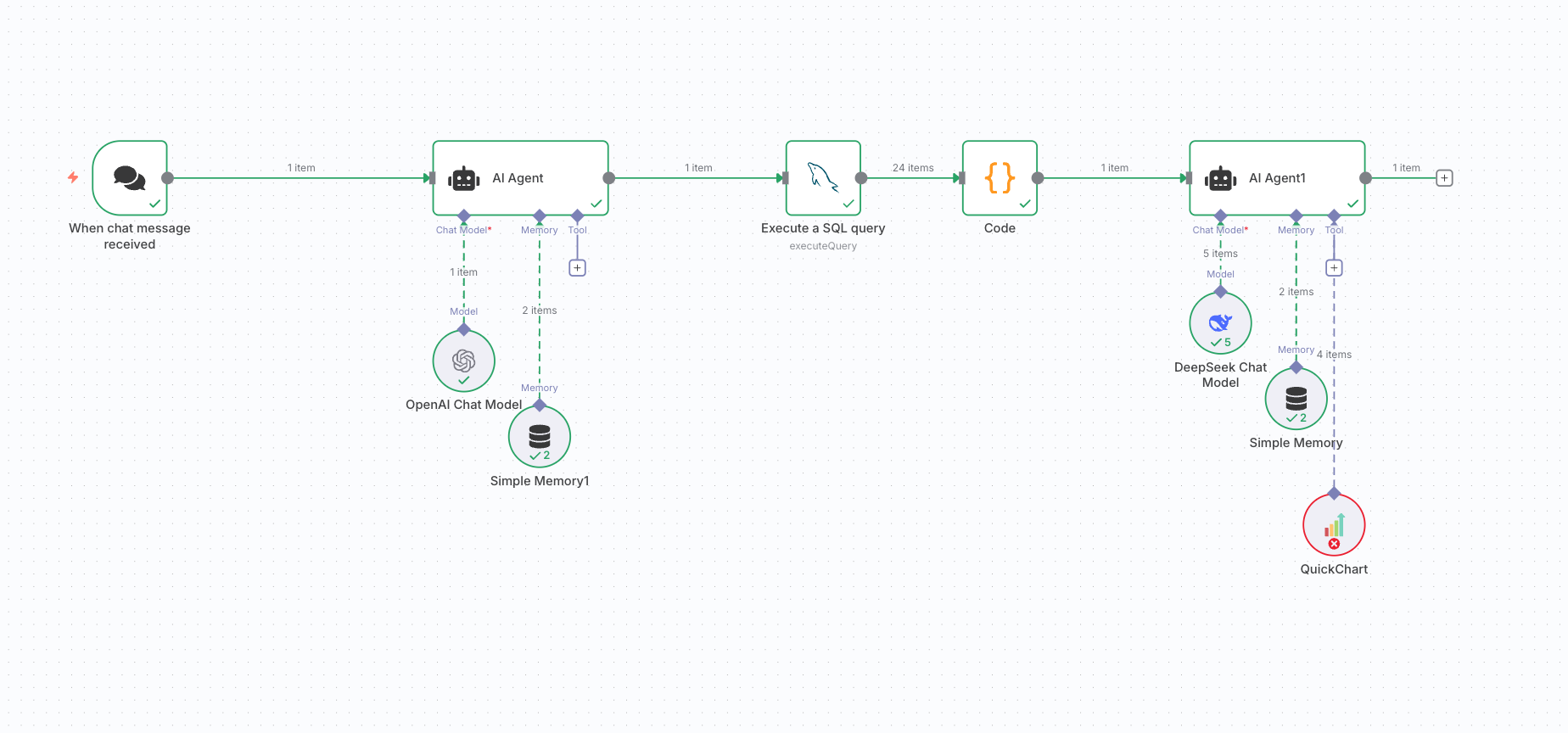

完整流程如图所示，我这里是使用MYSQL作为模型回答的信息源（知识库）。如果不用MYSQL，那么中间三个节点就不需要了。

第一个AI Agent的作用是把自然语言转SQL，Source for Prompt选Define below，prompt如下，其中 {{ $json.chatInput }} 表示上一节点的用户输入。接入对应的Model和Memory 。Memory的Session Key From Previous Node填 {{ $json.sessionId }} 。

请根据我的问题和下方提供的MySQL建表语句，仅生成一条查询原始数据的SQL语句，不做任何业务判断，不使用CASE表达式或类似的判断语句，不需要给出最终答案。
只输出SQL语句本身，不包含任何解释说明。
SQL语句应能直接用于查询所需数据，供后续分析。
cash_flow代表当前时间的现金流，不能进行求和计算。
如分析某指标时需要一并查询year、week ，并排序。
查询的字段需要重命名为COMMENT值。
我的问题：{{ $json.chatInput }}
MYSQL表结构：
CREATE TABLE cash_flow_history (
    id INT PRIMARY KEY AUTO_INCREMENT COMMENT '自增主键',
    year INT COMMENT '年',
    week INT COMMENT '周',
    cash_in DECIMAL(20,2) COMMENT '流入金额',
    cash_out DECIMAL(20,2) COMMENT '流出金额',
    cash_flow DECIMAL(20,2) COMMENT '现金流',
    cash_flow_cumulative DECIMAL(20,2) COMMENT '现金流累计',
    repay_loan_out DECIMAL(20,2) COMMENT '偿还贷款_流出',
    internal_borrowing_lease_out DECIMAL(20,2) COMMENT '内部拆借&融资租赁付款_流出',
    internal_borrowing_in DECIMAL(20,2) COMMENT '内部拆借_流入',
    interest_out DECIMAL(20,2) COMMENT '利息_流出',
    loan_in DECIMAL(20,2) COMMENT '取得借款_流入',
    salary_welfare_out DECIMAL(20,2) COMMENT '工资&福利_流出',
    investment_out DECIMAL(20,2) COMMENT '投资_流出',
    reimbursement_other_in DECIMAL(20,2) COMMENT '报销及其他_流入',
    reimbursement_other_out DECIMAL(20,2) COMMENT '报销及其他_流出',
    other_cash_out DECIMAL(20,2) COMMENT '支付其他现金流出_流出',
    other_investment_in DECIMAL(20,2) COMMENT '收到其他投资现金_流入',
    investment_in DECIMAL(20,2) COMMENT '收到投资_流入',
    subsidy_other_in DECIMAL(20,2) COMMENT '收到的补贴及其他_流入',
    subsidy_other_out DECIMAL(20,2) COMMENT '收到的补贴及其他_流出',
    tax_out DECIMAL(20,2) COMMENT '税费_流出',
    tax_return_in DECIMAL(20,2) COMMENT '税费返还_流入',
    purchase_payment_out DECIMAL(20,2) COMMENT '采购付款_流出',
    purchase_asset_out DECIMAL(20,2) COMMENT '采购资产_流出',
    sales_in DECIMAL(20,2) COMMENT '销售回款_流入'
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='历史现金流数据表';

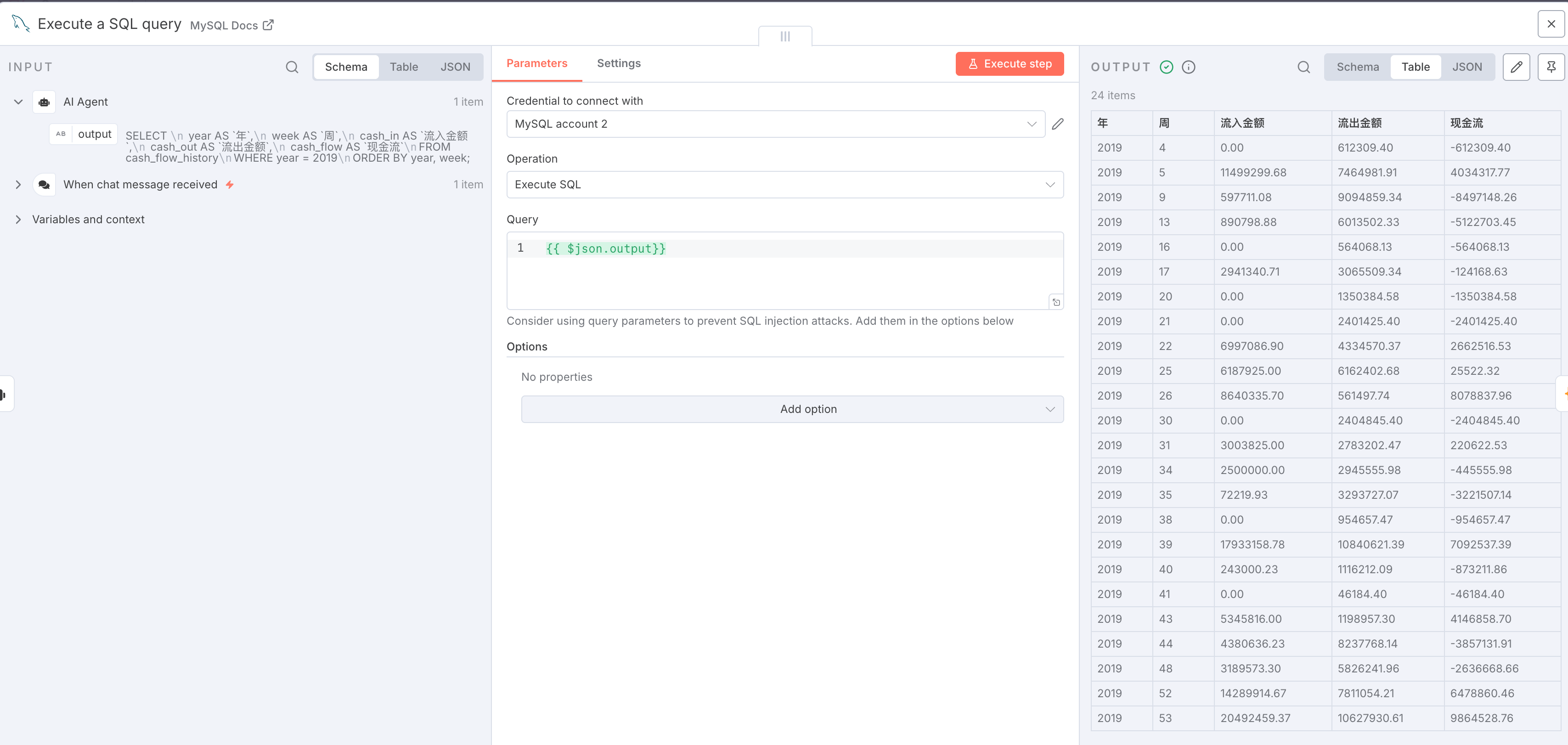

Execute a SQL query节点配置如下：

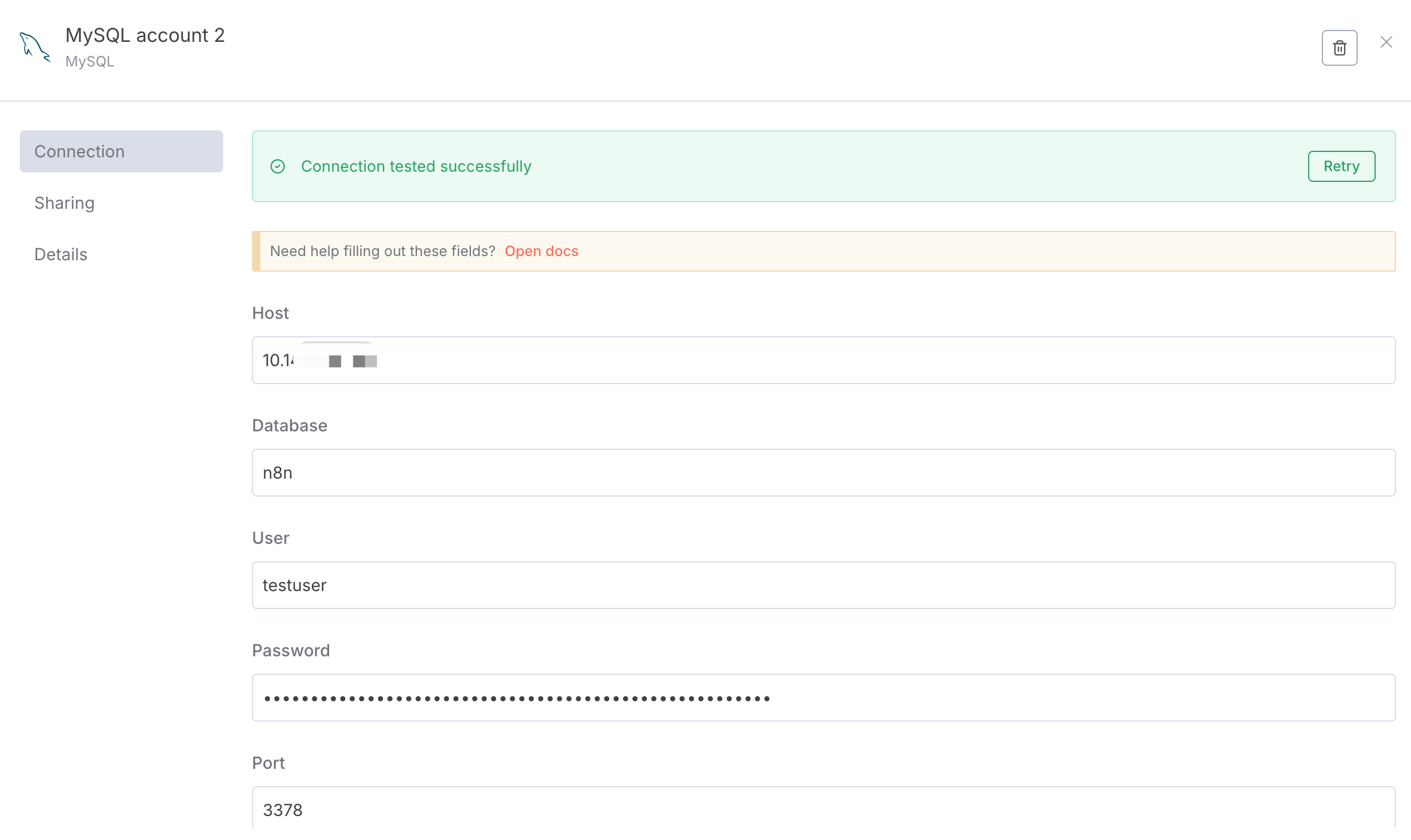

添加对应的MYSQL凭证信息，如果是docker部署的n8n和MYSQL，host填宿主机的ip就可以了。
Code节点的作用是把MYSQL查询出的数据转为JSON字符串。代码如下：

// javascript
// n8n 中 items 是一个数组，每个元素是 { json: { ... } }
const data = items.map(item => item.json);

// 转为 JSON 字符串
const jsonString = JSON.stringify(data);

// 返回 JSON 字符串
return [
  {
    json: {
      jsonString
    }
  }
];
