蓝桥杯单片机备战（二）蜂鸣器和继电器的简单控制

2.蜂鸣器和继电器的基本控制

1.蜂鸣器

蜂鸣器已经接了一个vcc，还有一个N_BUZZ引脚，当N_BUZZ被置低电平的时候，蜂鸣器被打通，打通了他就响了。

---

2.继电器

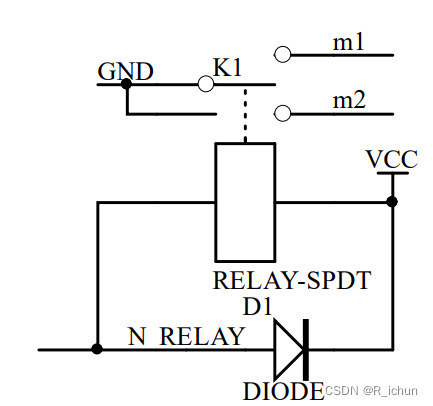

继电器，一般指的是电磁继电器，也就是机械动作那种。继电器的作用本质是用一个回路（一般是小电流）去控制另外一个回路（一般是大电流）的通断，而且这个控制过程中，两个回路一般是隔离的，它的基本原理，是利用了电磁效应来控制机械触点达到通断目的，给带有铁芯线圈通电-线圈电流产生磁场-磁场吸附衔铁动作通断触点，整个过程是“小电流-磁-机械-大电流”这样一个过程。

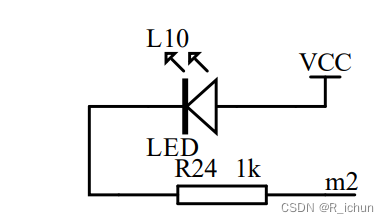

当N_RELAY被置低电平时，铁芯线圈被打通，产生磁力把k1吸了下来，连接到了m2上，此时继电器上的指示灯L10就亮了。

---

3.如何打通

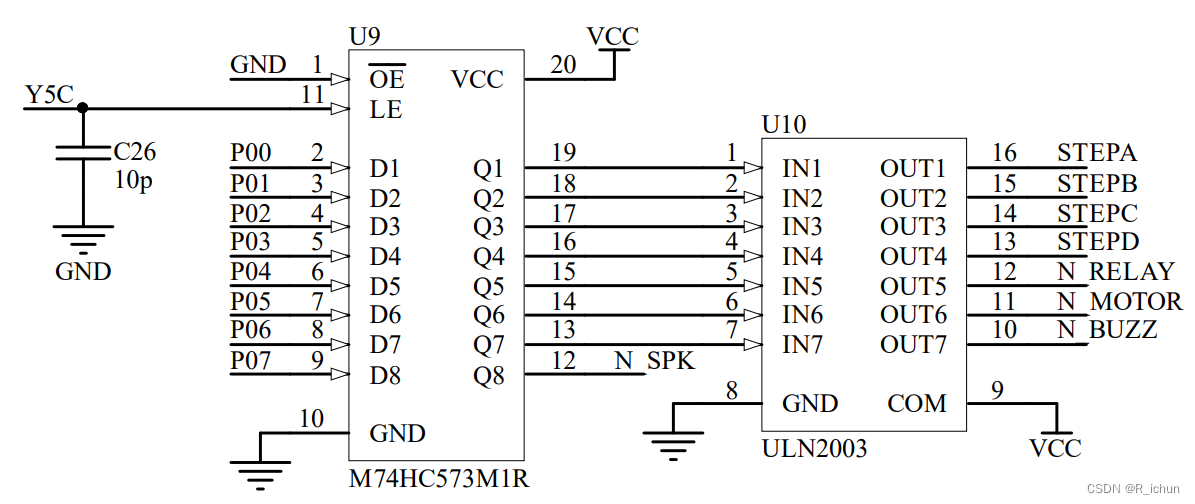

这里可以看到蜂鸣器的N_BUZZ和继电器的N_RELAY被连在了一个ULN2003上，这是个啥玩意呢？？

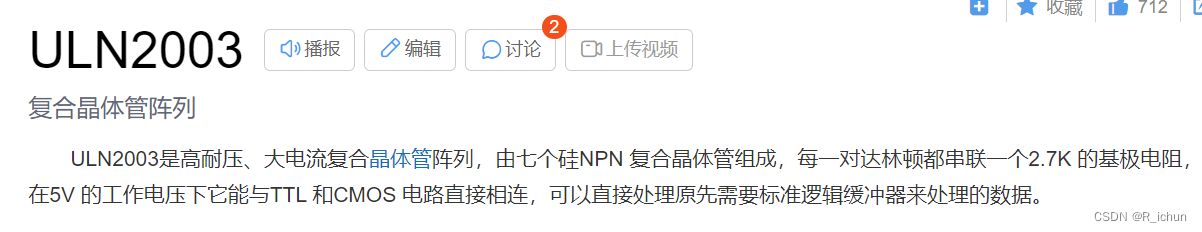

查找百度我们可以知道：

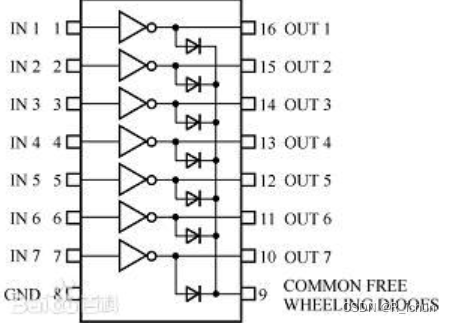

这里并看不出什么东西，但是看他的具体电路图：

我们得知中间那个三角形带一个圆圈的是一个非门，非门的逻辑就是：

输入为高，输出就为低

那么为了给蜂鸣器上电，我们就得给N_BUZZ置低，那么IN7就得置高，同时那就是Q7置高，中间还隔了M74HC573M1R，把他打通请参考

(13条消息) 蓝桥杯单片机备战（一）从点亮LED_R_ichun的博客-优快云博客

至此，我们就知道了如何打通这一路电路，接下来是代码实现

---

4.代码实现

#include "reg52.h"

sbit HC138_A = P2^5;  //定义用符号HC138_A来表示P2.5引脚，如果你愿意也可以起P25一类的名字，只要下面程序中也随之更改就行了。
sbit HC138_B = P2^6;
sbit HC138_C = P2^7;

void Delay(unsigned int t)//延迟函数
{
    while(t--);
    while(t--);
}

void ULN2003Init()//M74HC573M1R上电连通ULN2003
{
    HC138_C = 1；
    HC138_B = 0;
    HC138_A = 1;
    //74HC128三八译码器选通了Y5，也就是Y5置0了
    //再通过或非门，此时Y5C置1,M74HC573M1R上电连通ULN2003
}

void main(){

    while(1)
    {
        ULN2003Init();
        P0 = 0x40; //0100 0000  打通蜂鸣器
        Delay(60000);
        P0 = 0x00;//0000 0000响一会在安静
        Delay(60000);
        P0 = 0x10; //0001 0000  打通继电器
        Delay(60000);
        P0 = 0x00;//0000 0000点亮指示灯一会再熄灭
        Delay(60000);
    }
}

参考资料：M74HC573M1R打通相关：

(13条消息) 蓝桥杯单片机备战（一）从点亮LED_R_ichun的博客-优快云博客
