蓝桥杯单片机备战（一）从点亮LED

原创 已于 2022-10-31 20:35:52 修改 · 1.5k 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #蓝桥杯 #嵌入式硬件 #c语言

于 2022-10-21 17:46:39 首次发布

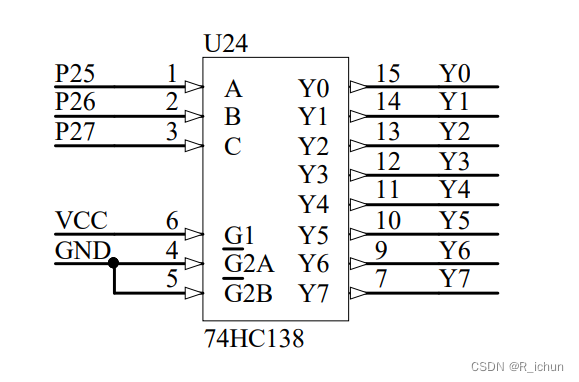

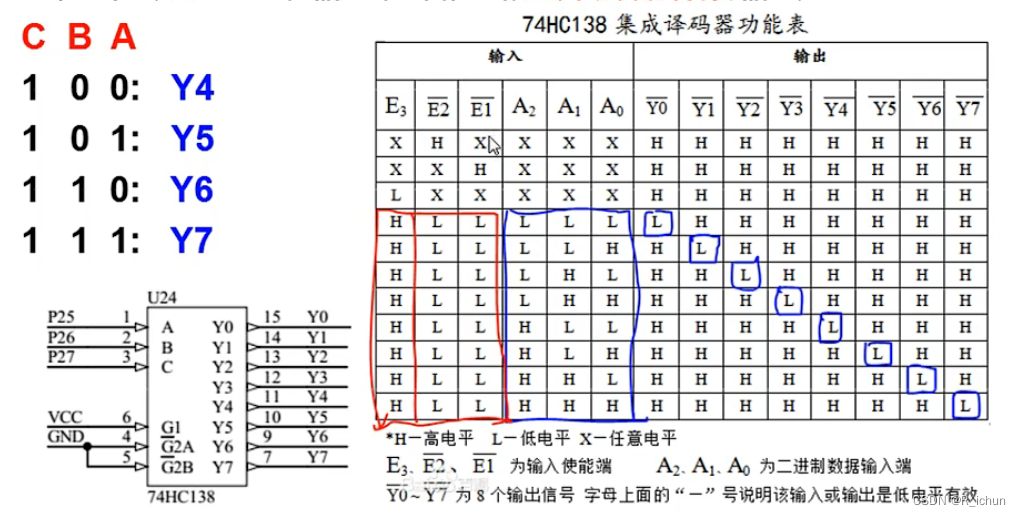

博主分享了备战蓝桥杯过程中重拾51单片机知识的经历，详细解析了LED灯点亮的原理和代码实现。通过74HC573M1R、74HC02或非门和74HC128三八译码器的控制，解释了如何利用低电平使LED亮起，并给出了相应的C语言代码示例。

本人最近开始备战蓝桥杯，此前有过一些51单片机的基础，但由于时间久远，以前也不怎么做笔记，现在基本都忘完了，现在重新捡起来<哭唧唧>

1.LED灯的点亮

1.原理实现

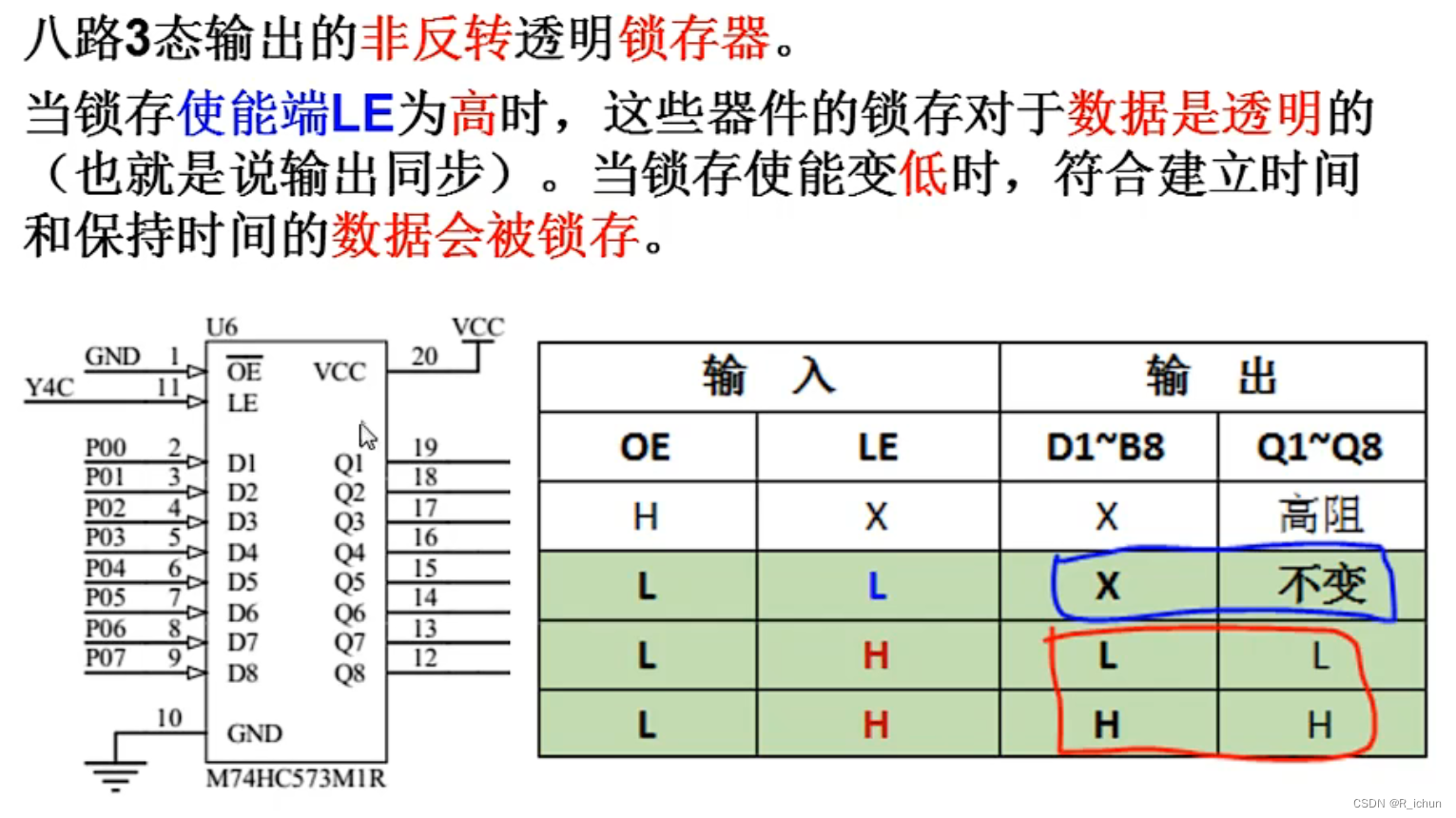

划重点：输出同步 L代表低电平（0），H代表高电平（1）

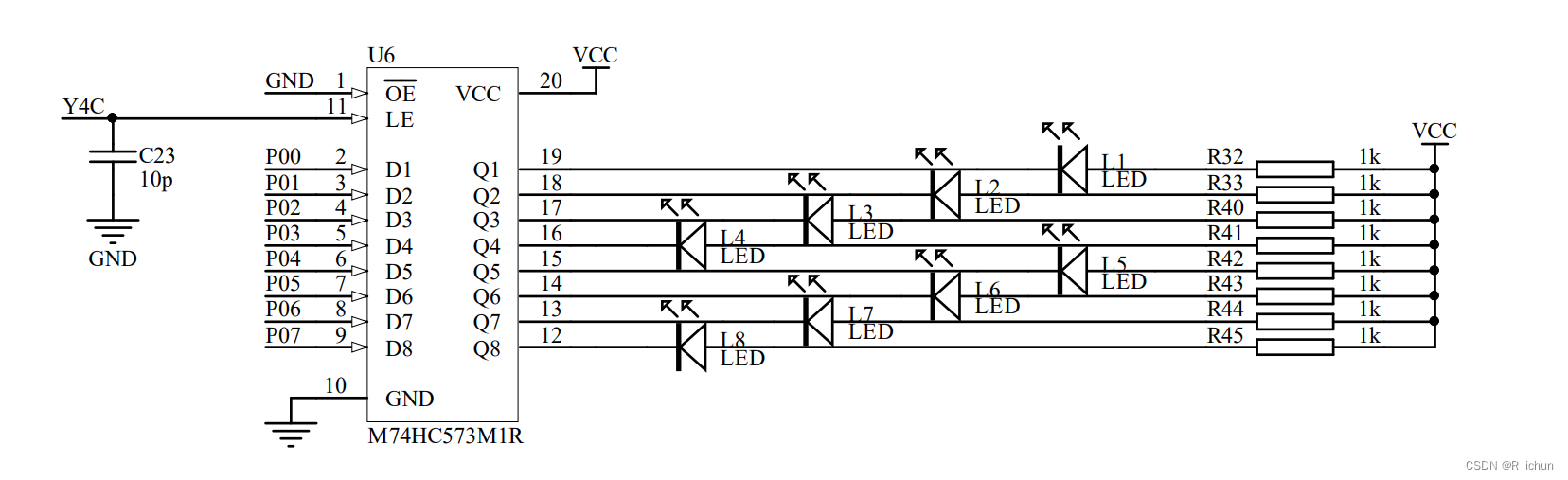

 LED低电平点亮

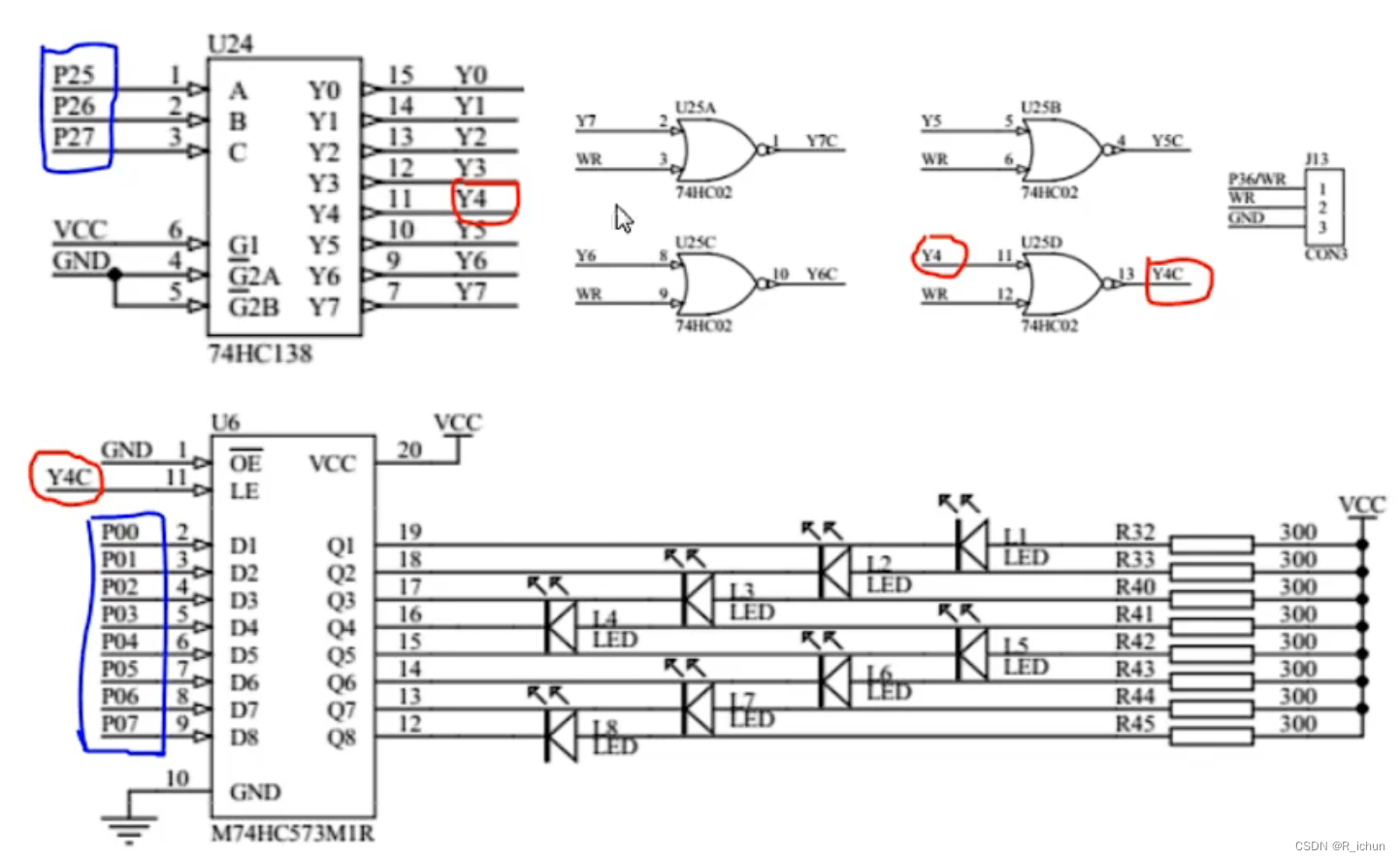

1.我们在原理图上可以看到，控制此单片机LED亮灭已经不是直接控制I/O口那么简单了，首先要使M74HC573M1R打通（上电），这样才能控制LED的亮灭.

划重点：输出同步 L代表低电平（0），H代表高电平（1）

那么第一步就是使其上的Y4C为1：

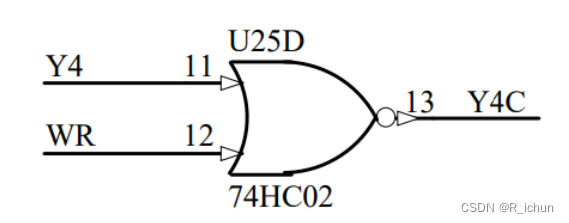

2.从原理图上我们可以看到Y4C连接到了74HC02,这是一个或非门，当两个输入都为0时Y4C被置1，

或非门（英语：NOR
