蓝桥杯备战02-蜂鸣器与继电器

需求：先让8路LED指示灯闪烁3遍后熄灭，接着依次点亮LED指示灯，继电器吸合后断开，然后依次熄灭LED指示灯，蜂鸣器叫一会儿后关闭。

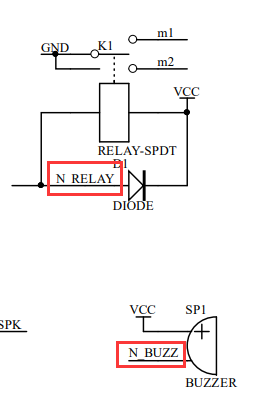

N_BUZZ输出为低电平时，蜂鸣器工作；N_RELAY为低电平时，继电器吸合。

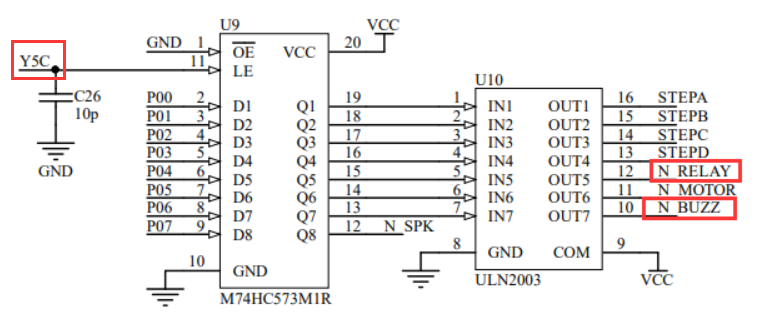

N_BUZZ和N_RELAY这两个信号通过74HC573锁存器和ULN2003。因此，要控制这两个信号74HC573锁存器的LE需要接收高电平，即Y5C输出高电平。

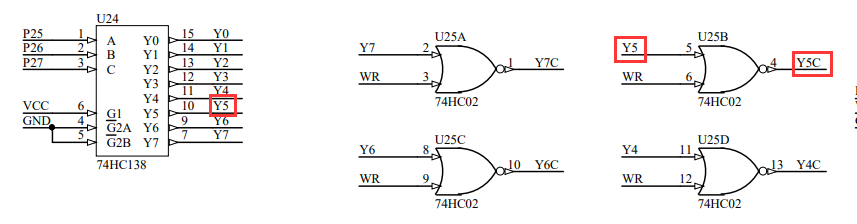

Y5C受一个或非门控制，WR为0，Y5C要为1，Y5则为0。Y5信号受138译码器控制，要让Y5输出低电平，138译码器的C、B、A口分别为1、0、1即可。此时已经完成了74HC573的数据导通，导通后数据来到ULN2003，其为一个晶体管阵列，内部主要就是非门，原理图如下：

要让N_BUZZ和N_RELAY这两个信号为0，通过ULN2003的非门，那么IN5和IN7的输入信号则要为1，既然74HC573锁存器信号已经导通，那么只需P04和P06为1即可完成蜂鸣器与继电器的运行。

完整代码：

#include "reg52.h"

sbit HC138_A = P2^5;
sbit HC138_B = P2^6;
sbit HC138_C = P2^7;

void Delay(unsigned int t)
{
    while(t--);
    while(t--);
}

void LEDRunning()
{
    unsigned char i;
    HC138_C = 1;
    HC138_B = 0;
    HC138_A = 0;            //让Y4输出低电平

    for(i = 0; i < 3; i++)
    {
         P0 = 0x00;
        Delay(60000);
        Delay(60000);
        P0 = 0xff;
        Delay(60000);
        Delay(60000);
    }

    for(i = 1; i <= 8; i++)
    {
        P0 = 0xff << i;
        Delay(60000);
        Delay(60000);
    }

    HC138_C = 1;
    HC138_B = 0;
    HC138_A = 1;            //让Y5输出低电平
    P0 = 0x10;
    Delay(60000);
    Delay(60000);
    P0 = 0x00;

    HC138_C = 1;
    HC138_B = 0;
    HC138_A = 0;            //让Y4输出低电平
    for(i = 1; i <= 8; i++)
    {
        P0 = ~(0xff << i);
        Delay(60000);
        Delay(60000);
    }

    HC138_C = 1;
    HC138_B = 0;
    HC138_A = 1;            //让Y5输出低电平
    P0 = 0x40;
    Delay(60000);
    Delay(60000);
    P0 = 0x00;
}

void InitSystem()
{
    HC138_C = 1;
    HC138_B = 0;
    HC138_A = 1;            //让Y5输出低电平

    P0 = 0x00;
}

void main()
{
    InitSystem();
    while(1)
    {
         LEDRunning();
    }
}
