CK-FR102AN系列双探头高频读写器是一款基于射频识别技术的高频RFID标签读卡器，读卡器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。

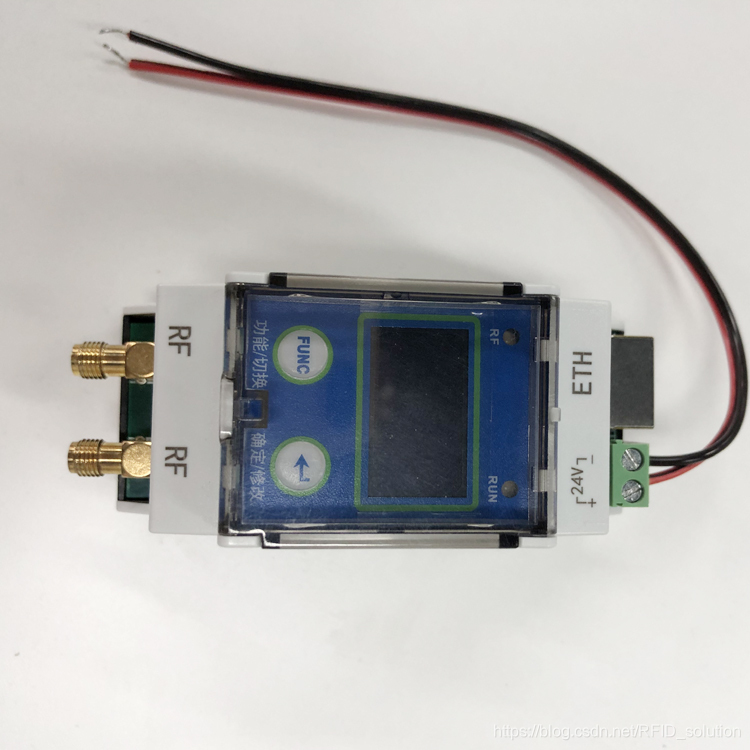

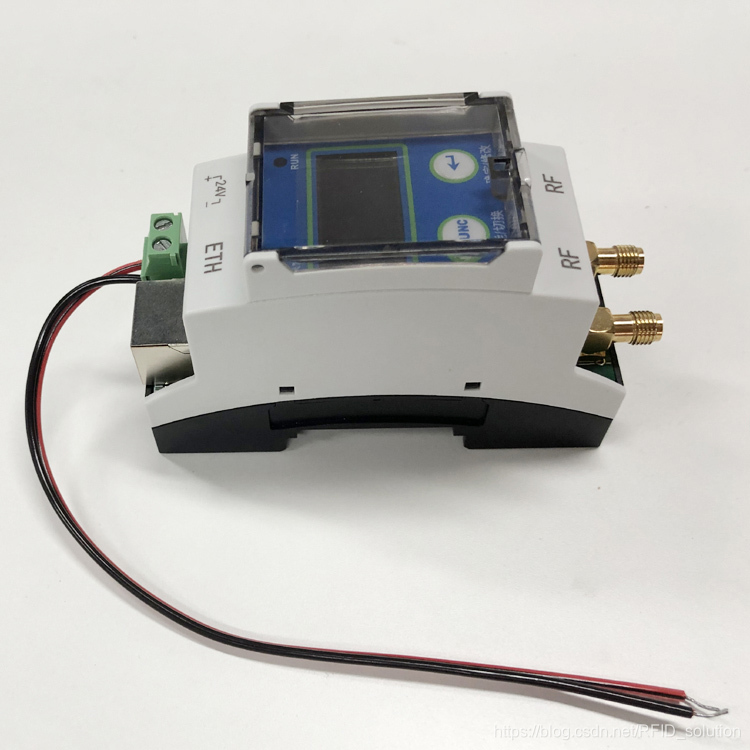

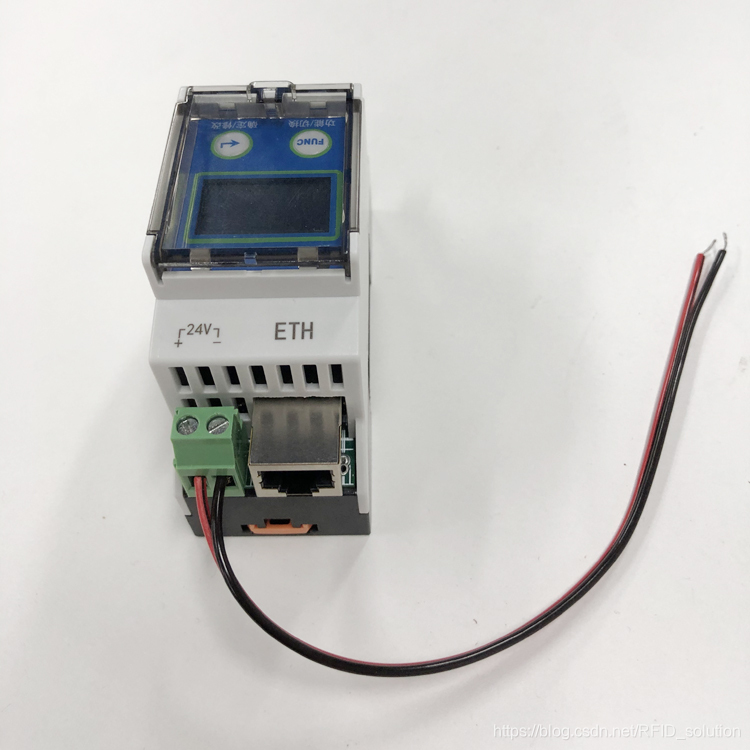

FR102一款轻量型RFID读头，采用菲尼克斯定制外壳，体积小、自带工控箱安装滑轨卡扣，易安装。同时支持两个探头工作，通过电缆拉长的探头在加工机械应用场景上可以灵活安装，支持姆龙plc的ethernet ip通讯。

读写器选型
型号 CK-FR102AN-A01 CK-FR102AN-B01 CK-FR102AN-E00 CK-FR102AN-E01 CK-FR102AN-E02
通讯接口 RS485(Modbus RTU) RS232(Modbus RTU) Mobus TCP EtherNet/IP Profinet

产品特征
◆ 供电方式：直流24V；
◆ 功耗：2.5W；
◆ 信号指示：黄灯LED，绿灯LED；
◆ 电路保护：带极性接反保护；
◆ 工作频率：13.56MHZ；
◆ 协议标准：ISO15693；
◆ 支持最大标签容量：8K Bytes；
◆ 通信接口：以太网；
◆ 通信协议：如上表；
◆ 工作湿度：10－90% RH；
◆ 工作温度：-25℃~+70℃；
◆ 通讯连接：RJ45,PC端子；
◆ 外壳材质：聚碳酸酯；
◆ 尺寸大小：90.35mm61.06mm35.60mm；
电气参数
物理及环境特性：
项目 技术参数
操作温度 -25℃~70℃
存储温度 -40℃~85℃
湿 度 5%~95%非凝结状态
重 量 90g
ESD性能 空气放电±15KV,接触放电±8KV

电气参数指标：
项目 技术参数
供电方式 直流24V
功 耗 2.5W
电路保护 带极性接反保护
工作频率 13.56MHZ
协议标准 ISO15693
支持最大标签容量 8K Bytes
读写时间 Read Time：15ms each 8Bytes
Write Time：18ms each 8Bytes
读卡距离 0-150MM,和匹配的读写头载码体有关
通信接口 以太网；RS485(Modbus RTU)，RS232(Modbus RTU)，Modbus TCP，EtherNet/IP，Profinet
通信协议 Profinet

天线选型
天线型号 参数 备注
CK-FA012-2M φ10mm，L40mm，标准线长2M
CK-FA036-2M 68mm40mm20mm,标准线长2M
CK-FA080-2M 80mm80mm26mm,标准线长2M
