ModBus TCP工业自动化超高频写卡器CK-UR12-E00电缆接口供电说明

1. 产品特征
   ◆ 供电方式：POE供电(以太网供电46-54V)，直流24V；
   ◆ 功耗：10W；
   ◆ 电路保护：带极性接反保护；
   ◆ 工作频率：902 MHz ~ 928 MHz (美标)；
   ◆ 协议标准：EPC Global Class l Gen 2／IS0-18000-6C；
   ◆ 支持最大标签容量：2K Bytes；
   ◆ 读卡距离：0~5000mm(跟载码体性能与使用环境有关)；
   ◆ 通信接口：以太网；
   ◆ 通信协议：ModBus TCP、自定义协议(Free Procotol)；
   ◆ 工作湿度：10－90% RH；
   ◆ 工作温度：-25℃－+70℃；
   ◆ 防护等级：IP-67；
   ◆ 外壳材质：ABS+铝合金。

2.2 接口供电说明
CK-UR12-E00可使用带POE功能交换机的以太网电缆供电，或者单独外部直流供电。
CK-UR12-E00为双接口设备，接口对应管脚关系如下：

图 2.2 CK-UR12-E00接口图

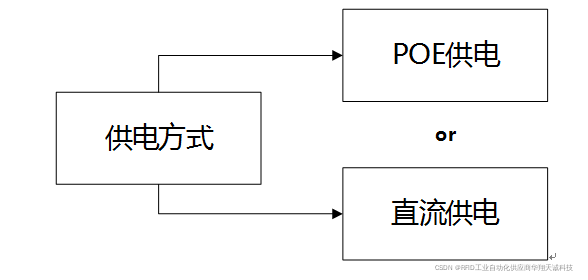

CK-UR12-E00支持两种供电方式，分别为POE供电以及直流供电，根据实际使用情况进行选择。
图 2.3 设备供电方式

2.2.1 POE供电
采用POE供电只需要一个电缆即可完成供电和通信功能，负责供电的交换机必须为POE交换机，普通交换机无法进行POE供电。
