电流互感器工作原理介绍及参数如何选型全解析

一、器件介绍

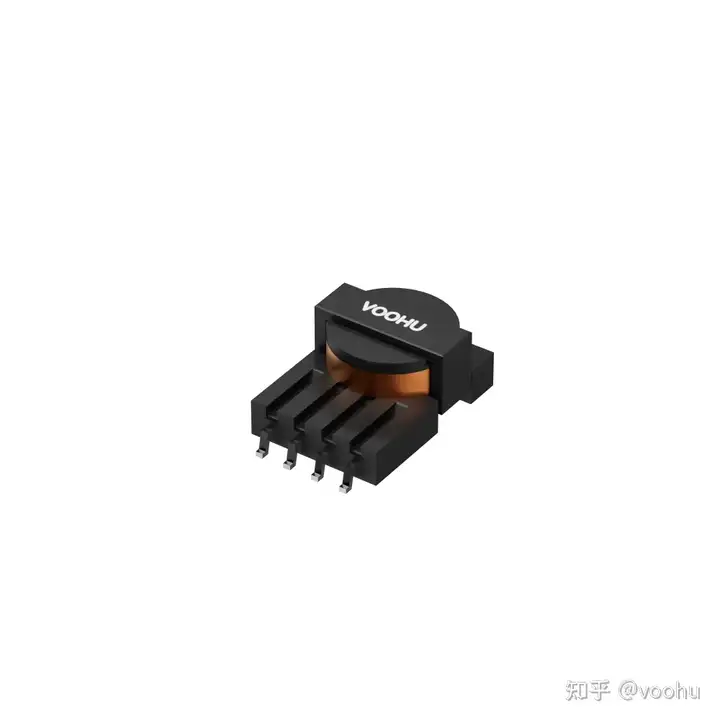

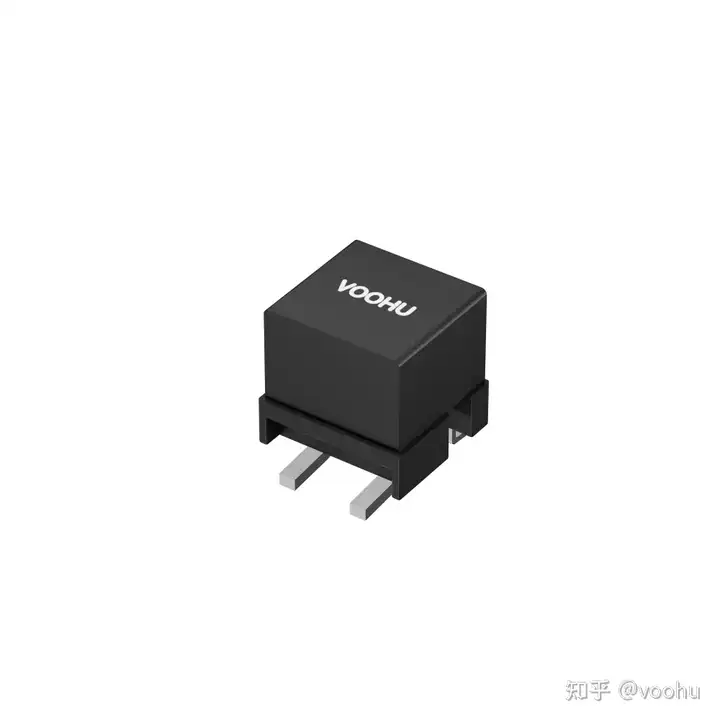

电流互感器（Current Transformer，CT）是一种用于测量和保护电路中电流的设备。它通过电磁感应原理，将高电流转换为低电流，以便于测量和保护电路。电流互感器在电力系统、工业自动化、智能仪表等领域广泛应用。


二、电流互感器的工作原理
电流互感器的工作原理基于法拉第电磁感应定律。当一次电流通过电流互感器的初级绕组时，会在铁芯中产生磁通量，这些磁通量在次级绕组中感应出电流。通过选择合适的匝数比，可以将一次电流转换为适合测量和保护的低电流。
• 一次绕组：连接到被测电路，承载被测电流。
• 次级绕组：连接到测量仪表或保护装置，输出低电流信号。
• 铁芯：用于增强磁场，提高感应效率。

三、电流互感器的类型
• 测量用电流互感器：
• 用途：用于测量电路中的电流。
• 特点：精度高，线性度好，能够提供准确的电流测量信号。
• 应用：电力系统中的电表、智能仪表等。

• 保护用电流互感器：
• 用途：用于保护电路，检测过电流和短路故障。
• 特点：能够承受高电流冲击，响应速度快，保护电路免受损坏。
• 应用：断路器、继电器等保护装置。


四、电流互感器的选型参数
• 额定电流比（I1/I2）：
• 定义：一次电流与次级电流的比值。
• 选型：根据被测电路的电流范围选择合适的额定电流比。例如，对于额定电流为100A的电路，可以选择100A/5A的电流互感器。

• 额定电压（V）：
• 定义：电流互感器能够承受的最大电压。
• 选型：根据被测电路的电压等级选择合适的额定电压。例如，对于380V的工业电路，可以选择额定电压为380V的电流互感器。

• 精度等级：
• 定义：电流互感器的测量精度。
• 选型：根据应用需求选择合适的精度等级。例如，对于高精度测量，可以选择0.2级或0.5级的电流互感器。

• 额定频率（Hz）：
• 定义：电流互感器能够正常工作的频率范围。
• 选型：根据被测电路的频率选择合适的额定频率。例如，对于50Hz的交流电路，可以选择额定频率为50Hz的电流互感器。


五、电流互感器的应用
• 电力系统：
• 用途：测量和保护高压输电线路中的电流。
• 应用：电表、继电器、断路器等。


• 工业自动化：
• 用途：测量和保护工业设备中的电流。
• 应用：变频器、PLC、传感器等。


• 智能仪表：
• 用途：测量和显示电路中的电流。
• 应用：智能电表、智能水表等。


• 新能源领域：
• 用途：测量和保护太阳能、风能发电系统中的电流。
• 应用：逆变器、储能系统等。

六、电流互感器的安装与维护
• 安装：
• 接地：确保电流互感器的次级绕组可靠接地，以提供低阻抗路径，保护电路免受高电压的影响。
• 布局：在安装时，尽量将电流互感器靠近被测电路，以减少测量误差。
• 接线：确保接线正确，避免短路和开路。

• 维护：
• 定期检查：定期检查电流互感器的外观和接线，确保没有松动或损坏。
• 校准：定期对电流互感器进行校准，确保测量精度。
• 测试：进行定期的测试，包括绝缘电阻测试和负载测试，确保电流互感器的性能。

七、总结
电流互感器是一种重要的电气设备，广泛应用于电力系统、工业自动化、智能仪表和新能源领域。通过合理选择和使用电流互感器，可以有效测量和保护电路中的电流，确保系统的稳定运行。在安装和维护过程中，需要注意接地、布局和接线，定期进行检查和校准，以确保电流互感器的性能和可靠性。
