【无标【产品基础介绍】小身材大能量：紧凑型推挽式变压器革新电源设计题】

在追求小型化与高效能的电子工程世界中，隔离电源变压器如同电路中的‘守护神’，默默保护着器件和人员免受高电压威胁，同时消除电子噪声，确保系统稳定运行。

随着工业自动化、储能系统及便携式设备对空间要求日益严苛，紧凑尺寸型推挽式变压器正成为电源设计领域的新宠。

推出的紧凑型推挽式变压器，以毫米级尺寸重构电源隔离方案。


紧凑尺寸型推挽式变压器其核心优势在于：

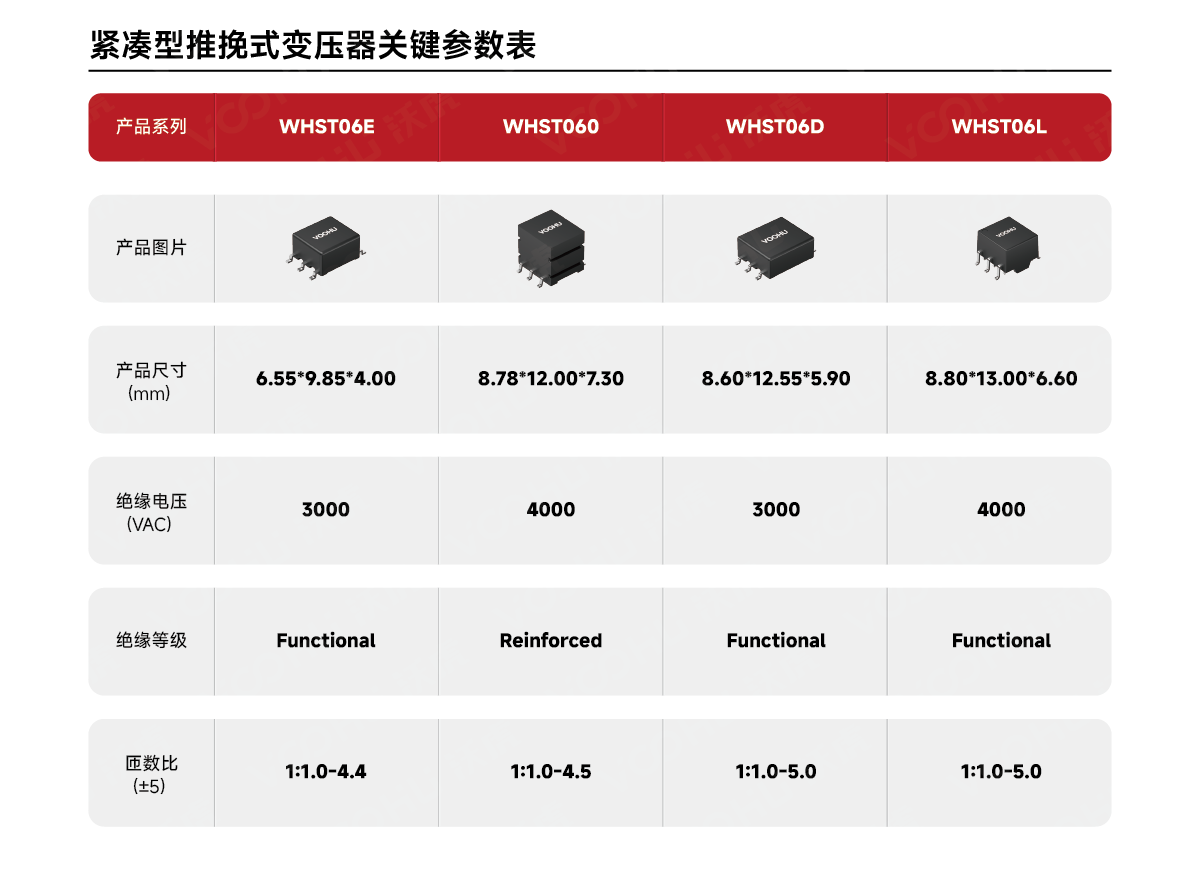

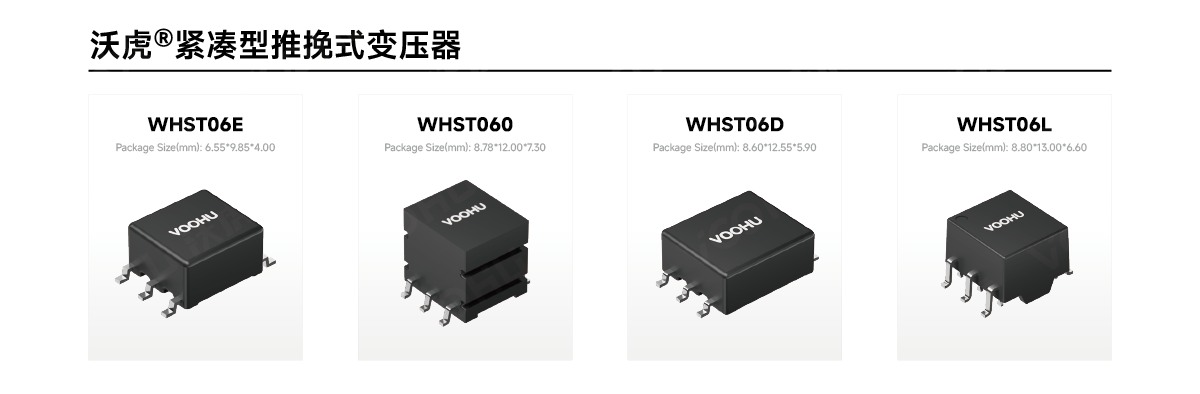

超小体积：最小尺寸仅6.55*9.85*4.00mm（WHST06E系列），最大尺寸8.80*13.00*6.60mm（WHST06D系列），为PCB布局释放关键空间；

功率密度：支持1700mA输出电流，在-40℃~125℃宽温环境下稳定运行，适应工业严苛场景；

安全壁垒：绝缘耐压高达6000VDC，8mm爬电距离满足1000V高压系统需求

技术突破：环形绕线与高效耦合

采用环形紧密绕线结构，实现＞95%耦合系数，显著降低磁损并提升能量传输效率。搭配推挽电路设计，支持200~700kHz高频开关，有效抑制电磁干扰（EMI），为精密电路提供“纯净”电源

灵活电压转换，一器多用

通过多绕组中心抽头设计，支持1:1至1:5.0宽范围匝比配置轻松实现：

同压隔离（5V→5V）

升压转换（3.3V→12V）

多路输出（如RS-485/CAN总线隔离供电）

全球认证，安全无忧

符合IEC 62368-1安规标准，提供基本/加强绝缘双选项，通过RoHS环保认证，助力产品快速进入全球工业市场。

应用场景：小器件的“大舞台”

工业自动化：为PLC控制模块、传感器网络提供微型隔离电源；

新能源系统：在BMS电池管理、储能变流器中实现高低压安全隔离；

通信设备：为5G微基站、RS-485/CAN接口提供稳定隔离电源；

便携医疗：赋能手持诊断仪、监护仪等设备的高密度电源设计。
