【电路标准设计】千兆分立式与集成式 RJ45标准电路设计参考

千兆以太网标准电路设计

此方案为沃虎电子科技(VOOHU)千兆以太网标准方案,公司专注于通讯电子元件领域已逾8年，公司秉承选沃虎·真靠谱的经营策略与服务理念，提供全套的技术方案支持。


电流型PHY标准方案（分立式&集成式）
方案简介


•  1. 初级侧接线：

  • 差分对连接：网络变压器的初级侧分别接入TD和RD的差分对，PCB布线时两组差分对的线序可以交换。

  • 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。

  • 磁珠连接：对于电流型PHY，初级线圈需要接一个磁珠，进而连接到PHY的VCC，以滤除高频噪声，确保信号的稳定性。

  2. 次级侧接线：

  • RJ45连接：次级侧连接到RJ45接口的1、2、3、6引脚。

  • BOB Smith电路：次级侧应接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。

  3. 接地处理：

  • 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。
• 电路功能说明

  • BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。

  • 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。

  • 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。

• ---

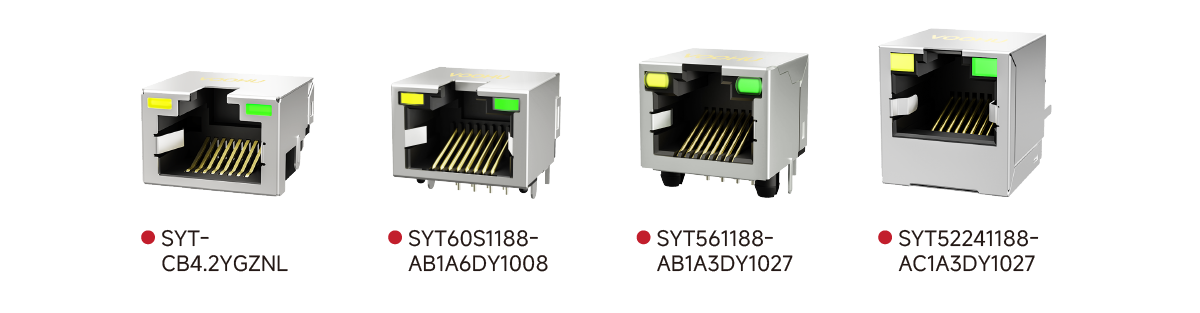

• 产品图示--分立式产品推荐

•

• 产品链接直达：
• SYT-CB4.2YGZNL、SYT60S1188AB1A6DY1008(弯脚)、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027

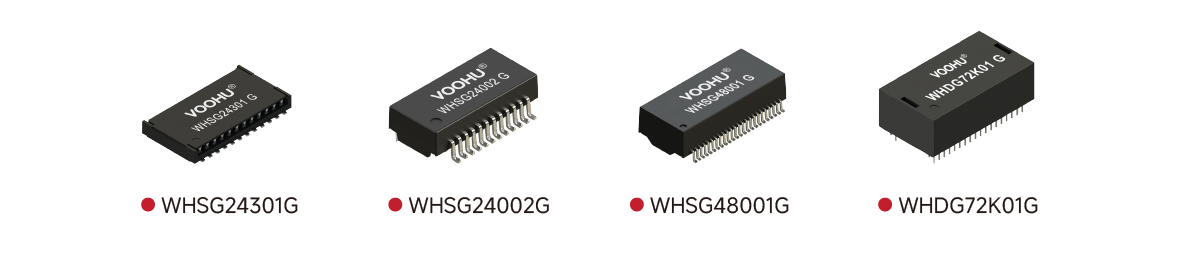

• 产品链接直达：
• WHSG24301G、WHSG24002G、WHSG48001G、WHDG72K01G

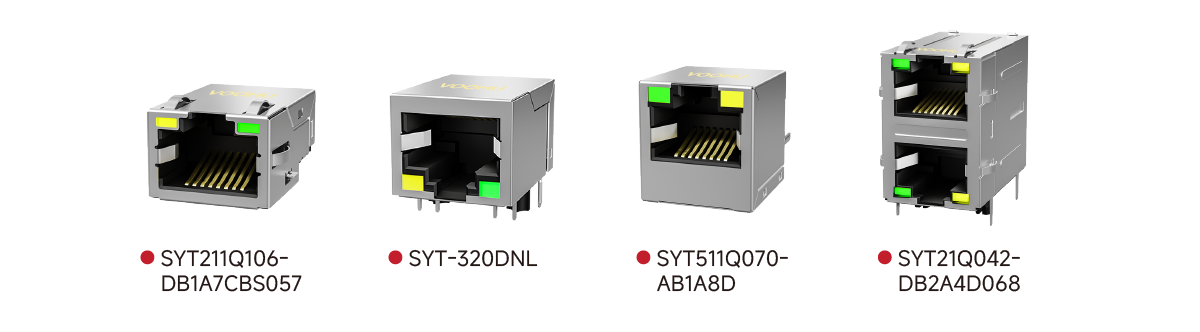

• 产品图示--集成式产品推荐



• 产品链接直达：
• SYT211Q106DB1A7CBS057、SYT-320DNL、SYT511Q070AB1A8D、SYT21Q042DB2A4D068

---

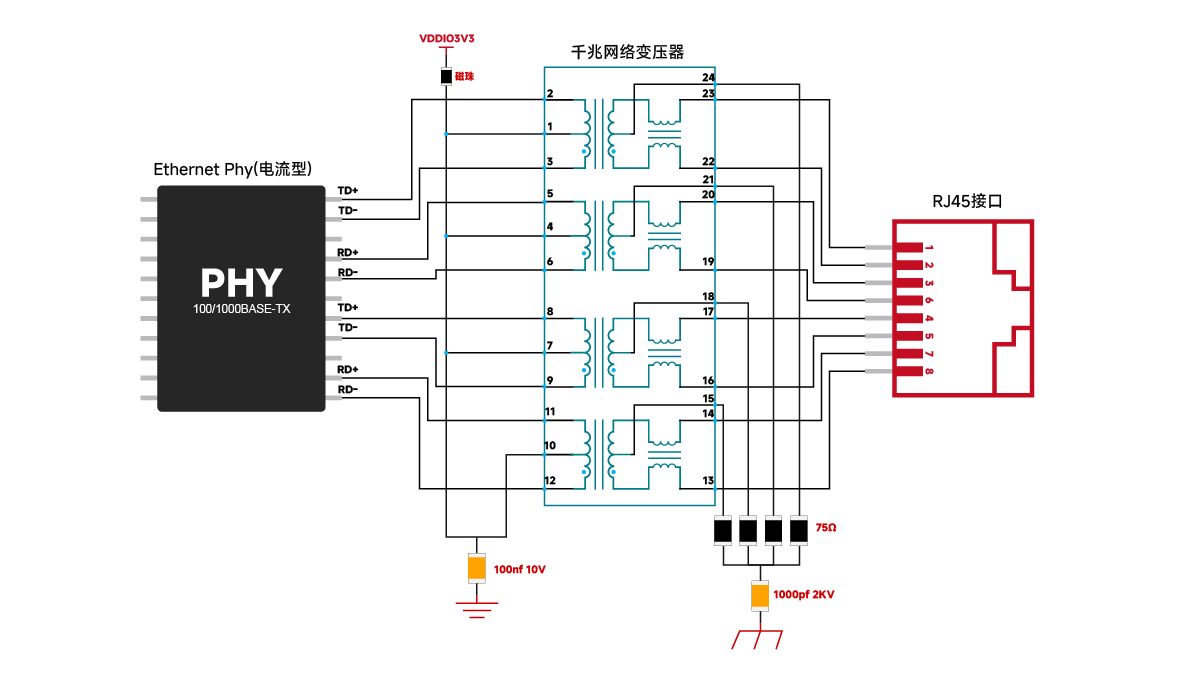

• 电流型PHY标准设计参考--分立式

•

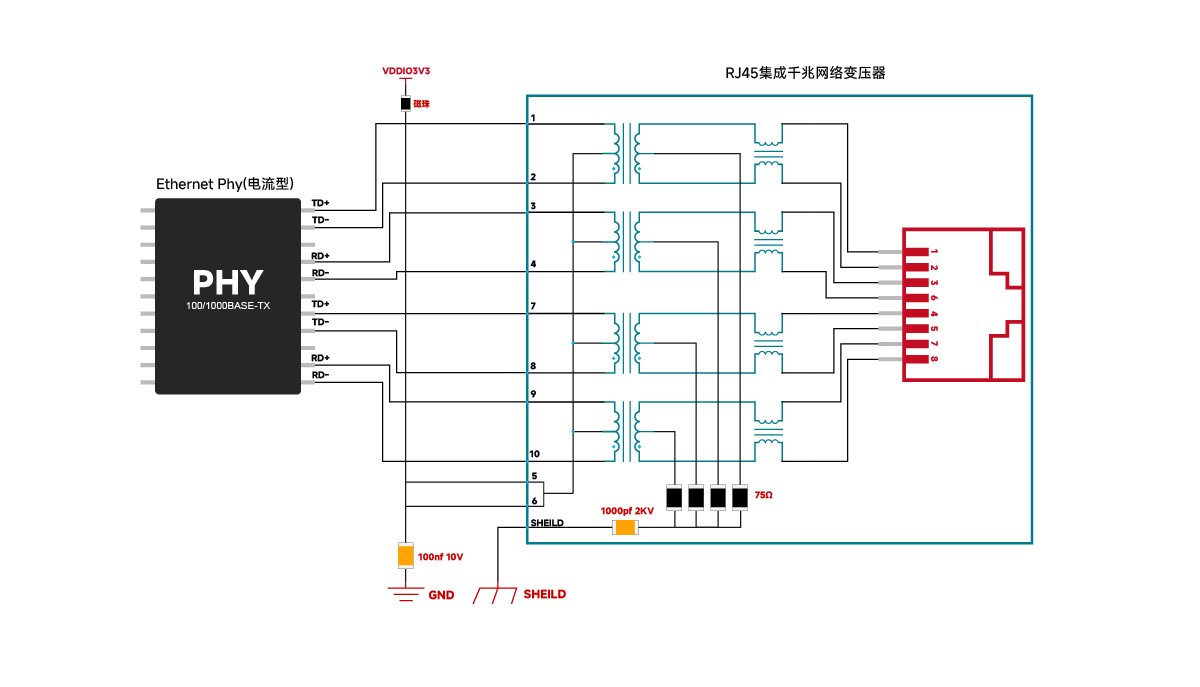

• 电流型PHY标准设计参考--集成式

---

电压型PHY标准方案（分立式&集成式）
方案简介


•  1.初级侧接线：
•
  • 差分对连接：网络变压器的初级侧分别接入TD0/TD1和RD0/RD1的差分对，PCB布线时4组差分对的线序可以交换。
•
  • 去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。

  2.次级侧接线：
•
  • RJ45连接：次级侧两组收发差分信号应分别连接到RJ45接口的1、2、3、6和4、5、7、8引脚。
•
  • BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF、耐压2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。

  3.接地处理：
•
  • 悬空引脚：RJ45接口的悬空引脚也应通过类似的设计连接至机壳地，最终流入大地，确保整个电路的接地系统完整。
• 电路功能说明
•
  • BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
•
  • 去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
•
  • 耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。

• ---

• 产品图示--分立式产品推荐

•

• 产品链接直达：
• SYT-CB4.2YGZNL、SYT60S1188AB1A6DY1008(弯脚)、SYT561188AB1A3DY1027、SYT52241188AC1A3DY1027





• 产品链接直达：
• WHSG24301G、WHSG24002G、WHSG48001G、WHDG72K01G

• 产品图示--集成式产品推荐



• 产品链接直达：
• SYT211Q106DB1A7CBS057、SYT-320DNL、SYT511Q070AB1A8D、SYT21Q042DB2A4D068

---

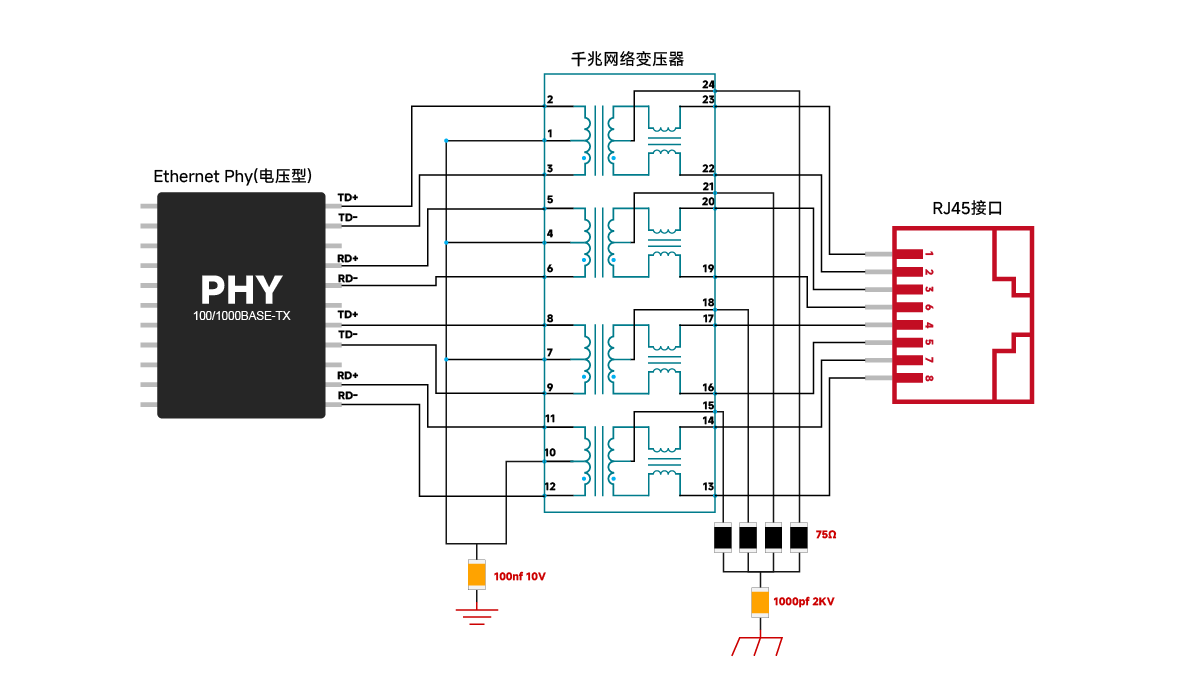

• 电压型PHY标准设计参考--分立式

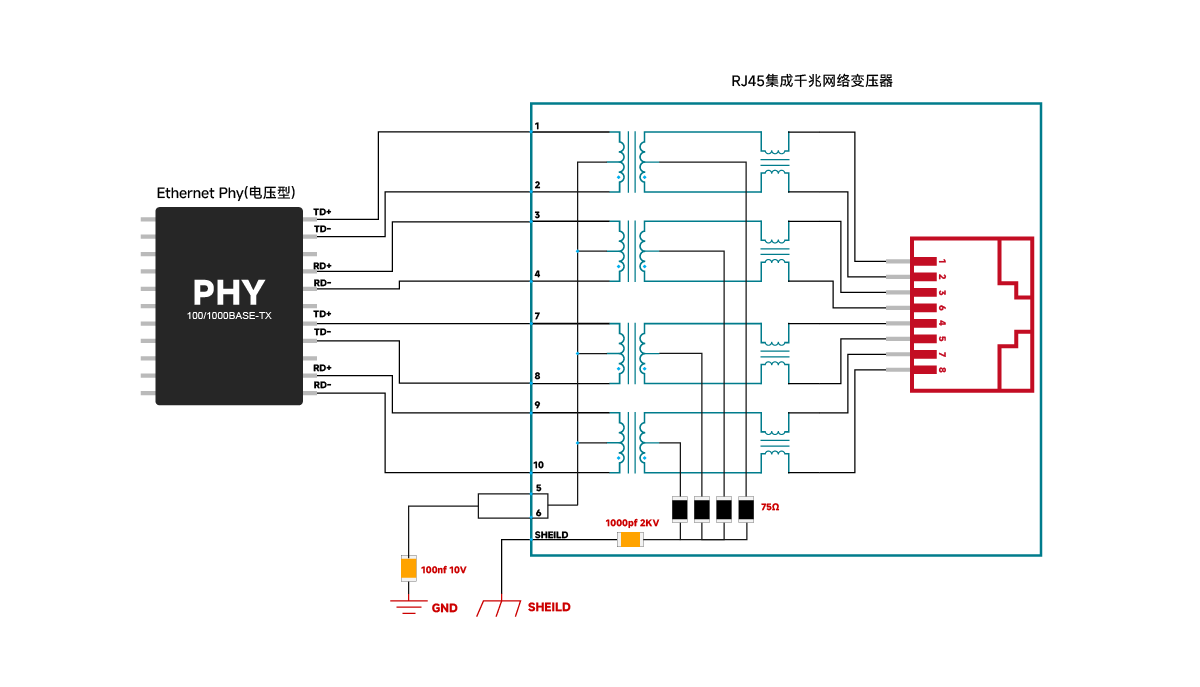

• 电压型PHY标准设计参考--集成式
