模组CPU占用率检查指南：快速定位线程过多导致的异常

1.问题背景

在嵌入式开发或物联网设备调试过程中，经常会遇到脚本运行异常的情况。其中一个常见的原因是线程过多导致模组CPU资源被占满，从而引发系统异常。本文将介绍如何使用Catstudio软件分析模组日志，快速定位CPU占用率问题。

2.环境准备

• Catstudio软件（确保已安装最新版本）

• 待调试的模组设备

• 对应的固件DBG文件夹（包含TxDB.txt文件）

• USB数据线（连接设备与PC）

3.操作步骤

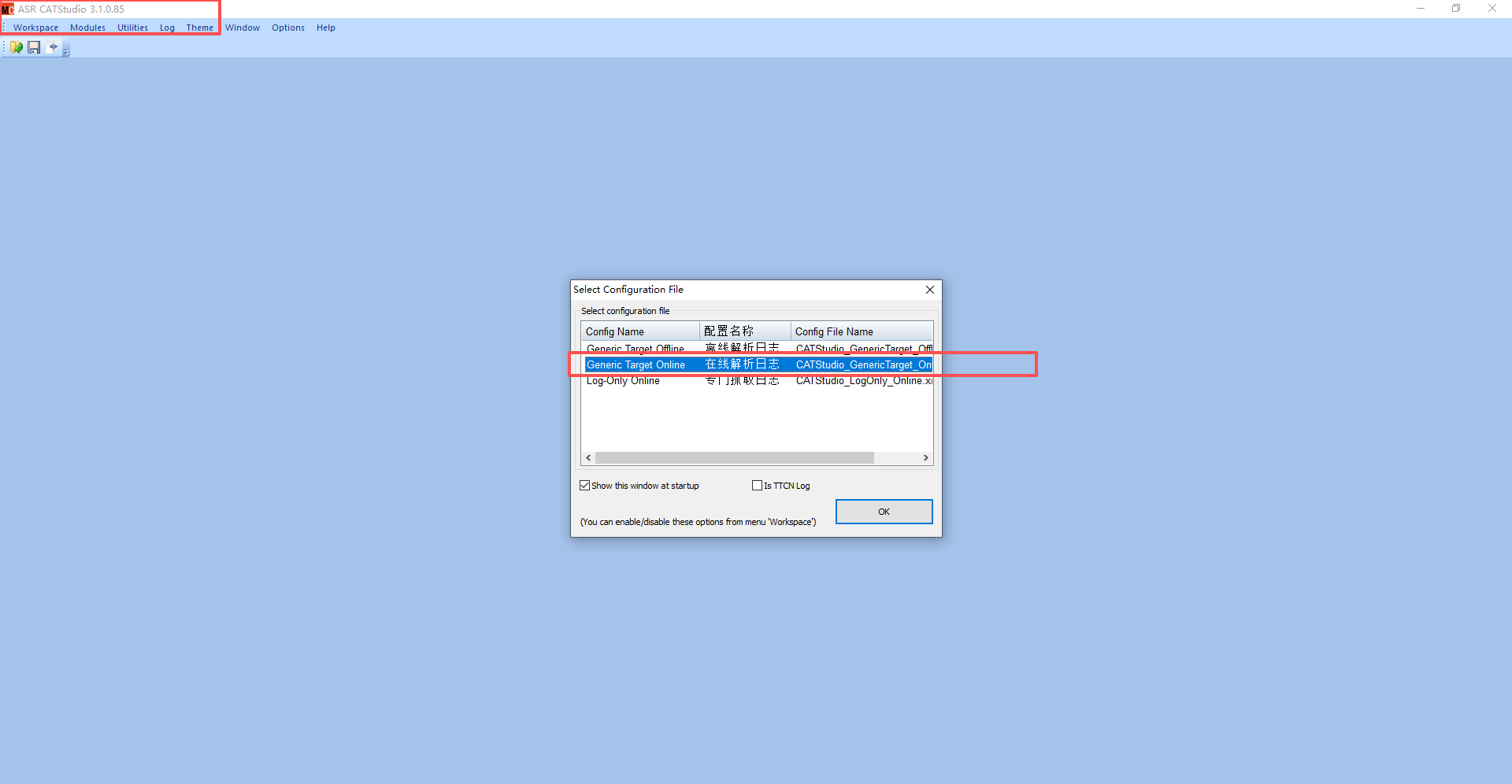

3.1 启动Catstudio并选择在线解析日志

打开Catstudio软件，在主界面选择“在线解析日志”功能。

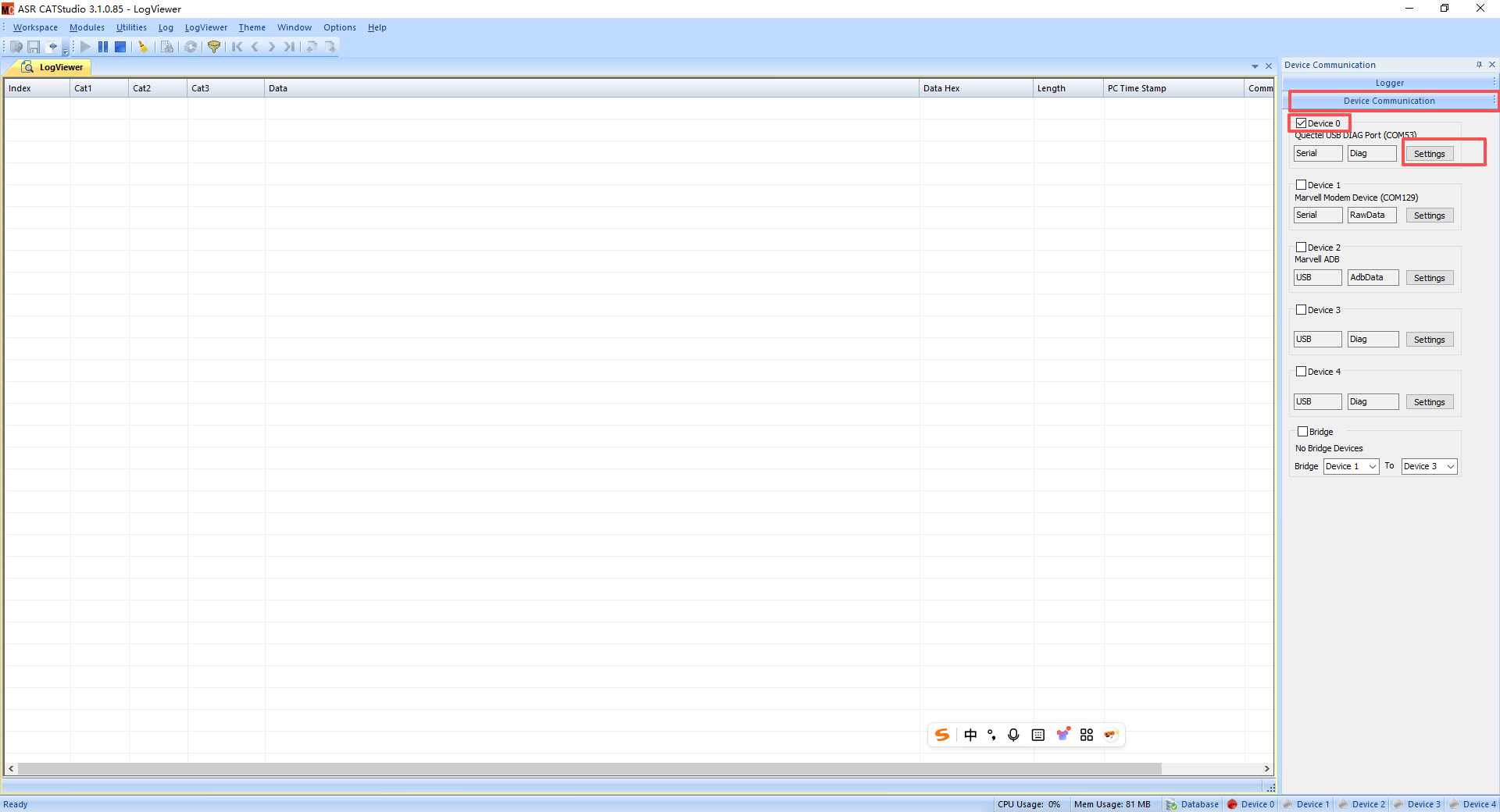

3.2 配置设备连接

初次使用时，软件会显示"设备未连接"状态，需要按以下步骤配置：

1. 点击右侧 Device Communication

2. 勾选 Device 0

3. 点击 Settings 进入设置界面

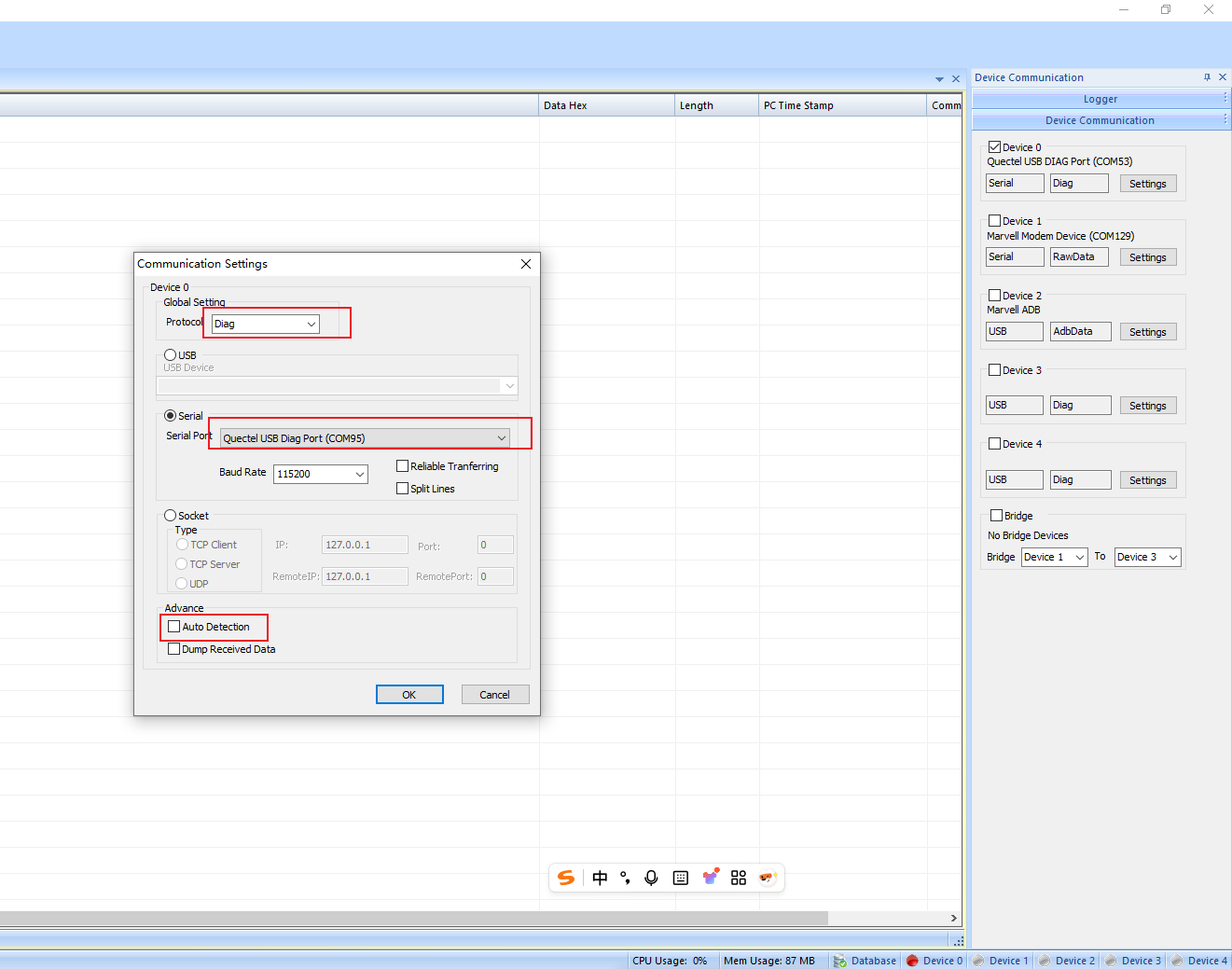

3.3 设置诊断端口

在设置界面中，按以下步骤配置：

1. 协议选择：选择 Diag 协议

2. 端口选择：选择 Diag下载端口

3. 特殊处理：如果连接设备后未显示对应端口，请取消勾选"Auto Detection"（自动检测）

4. 点击 Save 保存设置

💡 提示：取消自动检测后，通常可以解决端口不显示的问题。

3.4 上传日志解析文件

返回 Logger 标签页，按以下步骤操作：

1. 点击亮绿灯设备的 Update 按钮

2. 在 TEXT 区域中，选择对应固件DBG文件夹中的 TxDB.txt 文件

3. 将文件上传到 Text file 栏

4. 点击 Update All 完成更新

3.5 查看模组日志

完成上述步骤后，即可查看模组日志。如果仍未显示日志，请：

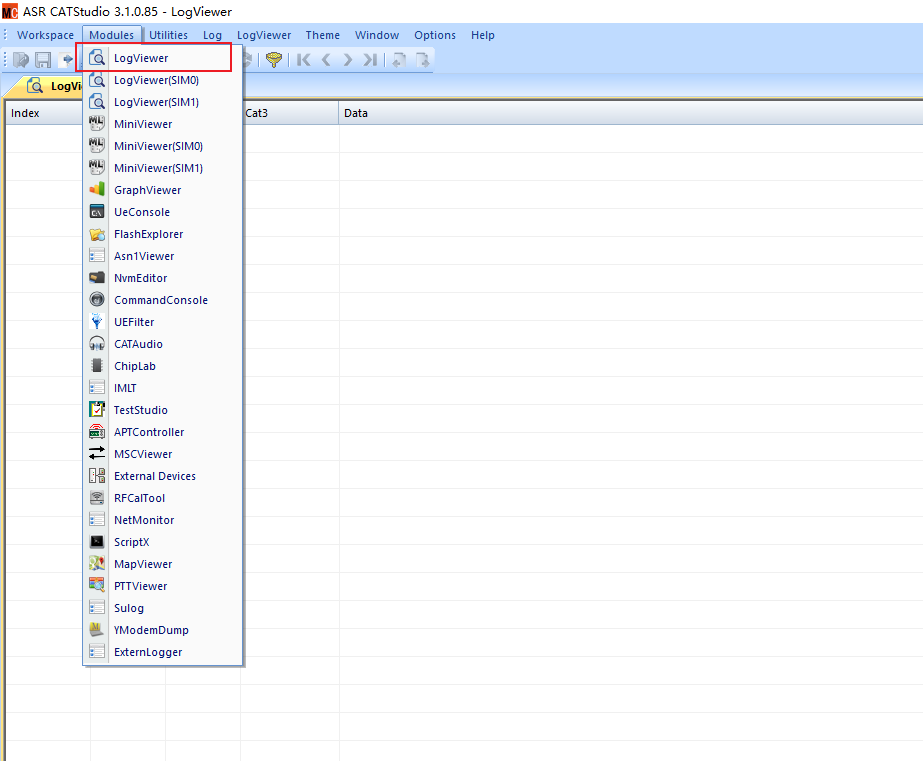

点击左上角的 Modules → 选择 LogViewer 即可解决问题。

3.6 检查CPU占用率

要查看模组CPU占用率，请按以下步骤操作：

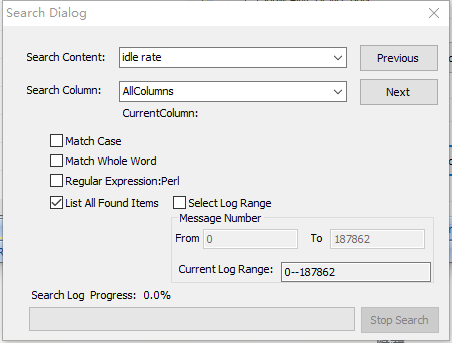

1. 使用快捷键 Ctrl + F 打开搜索框

2. 搜索关键词：idle rate

3. 点击 Next 逐个查看匹配项

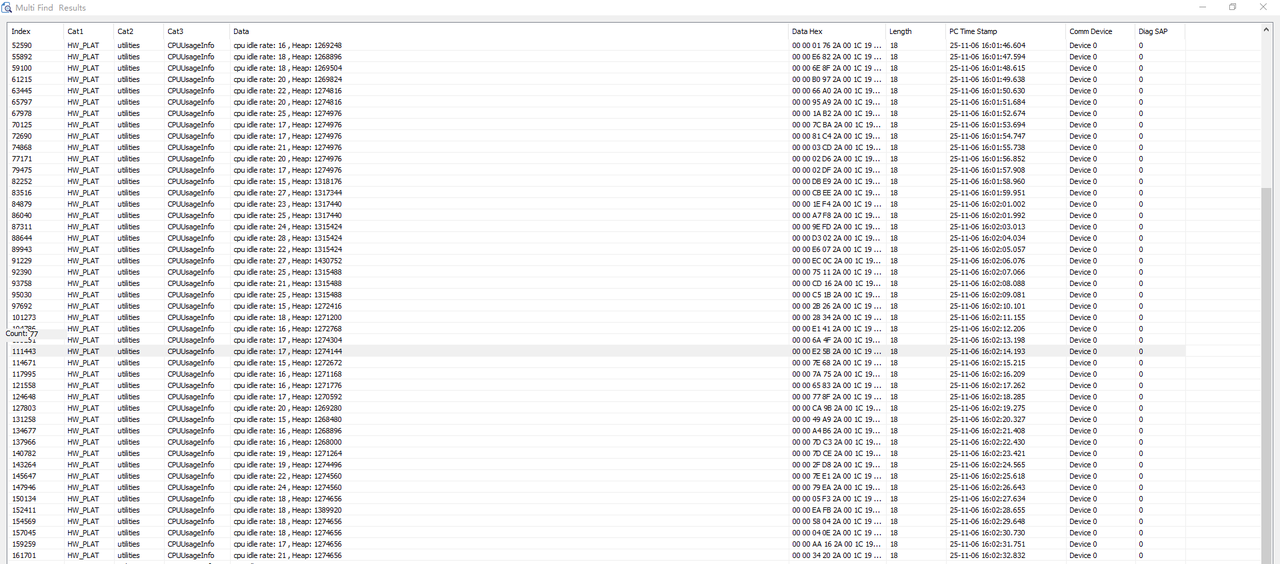

通过查看idle rate的变化趋势，可以分析模组运行过程中CPU的实际占用情况。

4. 结果分析

• 正常情况：idle rate保持相对稳定，数值较高（表明CPU空闲资源充足）

• 异常情况：idle rate持续走低或剧烈波动（表明CPU资源紧张，可能存在线程过多问题）
