本章主要介绍语音通信相关的常见概念，包括DTMF、IMS和VoLTE。

DTMF#

什么是DTMF#

DTMF（Dual Tone Multi Frequency）是“双音多频”的缩写，是一种使用在电话系统中的多频信号技术。它使用由两个频率信号组合而成的音调来识别电话用户输入的数字、字母或其他特殊字符等。DTMF在电话中的应用场景包括电话键盘输入、远程控制等。它通常用于识别电话用户输入的命令，例如查集团电话、转接电话、停止呼叫等。同时，也可以用于调用自动服务系统，例如银行自动交互系统，用户可以通过DTMF输入按键完成特定功能的目的。

DTMF的基本原理和编码方式#

基本原理

其基本原理是使用两个频率信号的组合来代表电话键盘上输入的数字、字母或特殊字符等。通常，使用低频信号和高频信号的组合可以表示数字0到9，以及星号(*)和井号(#)等特殊字符。不同的数字和特殊字符对应的频率是固定的，例如数字“1”对应的频率组合是697 Hz和1209 Hz。

在电话按键上按下某个键时，呼叫终端会发出由两个频率构成的信号，这个信号被传输到另一端，另一端的接收终端可以通过解析这个信号来确定用户输入的数字或特殊字符。根据DTMF编码方式，每个数字或特殊字符有唯一的频率组合，这使得DTMF成为一种用于数字和特殊字符识别的有效方式。

编码方式

DTMF编码方式则是通过在低频和高频信号中选取不同的频率，将数字、字母或特殊字符等信号编码成相应的信号序列。DTMF信号是用一组8个频率的正弦波来编码的，4个频率用于表示低频部分，另外4个用于表示高频部分。下面是DTMF的频率编码表：

高/低频率	1209Hz 1209赫兹	1336Hz 1336赫兹	1477Hz 1477赫兹	1633Hz 1633赫兹
697Hz 697赫兹	1	2	3	A
770Hz 770赫兹	4	5	6	B
852Hz 852赫兹	7	8	9	C
941Hz 941赫兹	*	0	#	D

比如，输入数字“8”时，发送了频率为852Hz和1336Hz的两个信号。使用不同的频率组合，可以编码出不同的数字、字母或特殊字符等信号。通过这种编码方式，电话系统可以准确地识别用户输入的命令并给出相应的反馈。

DTMF在电话中的作用和应用#

DTMF信号的作用是识别电话用户按下的数字键，从而实现拨号、呼叫转移、消息留言等功能。例如，当用户在电话上拨打座机号码时，他们按下数字键，电话会发送相应的DTMF信号来拨号，并将电话连接到所拨打号码的终端设备上。

DTMF通常用于识别电话用户输入的命令，例如查集团电话、转接电话、停止呼叫等。具体来讲，DTMF在电话中的应用包括：

拨打电话：用户可以使用DTMF拨打目标电话号码。DTMF信号输入电话交换机后，会与目标电话建立连接。
自动服务系统：DTMF可以用于调用自动服务系统，例如银行自动语音交互系统，在电话中通过输入DTMF按键，用户可以选择想要的服务。
远程控制：DTMF也可以通过电话拨号盘向远程设备发送控制信号，例如控制塔吊、抽水泵等。通过特定的DTMF命令，可以向命令控制中心发送远程控制信号，以控制远程设备。
电话会议：DTMF在电话会议中也有应用，例如控制电话会议的开启和关闭、静音和取消静音等操作。

IMS#

什么是IMS#

IMS (IP Multimedia Subsystem) 是一种基于 IP 技术的多媒体业务子系统架构，它可以使电信网络实现集成语音、视频、数据和多媒体内容的传输和交互。

IMS 架构将传统的电话网络与 IP 网络相结合，使用 SIP（Session Initiation Protocol）作为控制信令，使服务能够在各种网络中提供。而且，IMS 可以在不同的终端上提供业务，例如 PC、手持设备或 VoIP 终端。

IMS 提供的主要功能包括：

1.创建和维护多媒体会话：例如语音通话、视频会议和消息传递。

2.提供服务：例如文件共享、即时消息、社交网络和电子邮件。

3.提供用户数据管理：例如个人档案、地址簿和网络识别。

4.支持 QoS（Quality of Service）机制，以保证多媒体业务的服务质量和性能。

5.支持安全和身份验证机制，以确保用户数据的保密性和完整性。

IMS 的出现可以使电信业务从传统的语音通信向数据、多媒体通信等方向扩展，具有非常重要的意义，使得运营商可以通过 IMS 平台构建全新的业务模式和增值服务，加强了其商业竞争力。

IMS的基本原理#

IMS 的基本原理是通过使用 IP 网络和 SIP 协议，将传统的电话网络进行改造，从而实现集成语音、视频和数据的传输和交互。

在 IMS 中，所有的服务和应用程序都是基于 SIP 和 HTTP 协议实现的。当用户需要使用 IMS 提供的服务时，他们需要在终端设备上启动一个 IMS 会话，其过程如下：

1.用户使用 IMS 终端设备（例如智能手机）启动应用程序，并从 IMS 报文服务器中获取服务并向 IMS 服务器注册。

2.IMS 服务器识别用户并与其建立会话。

3.用户可以使用 IMS 终端设备进行多媒体通信，也可以访问 IMS 提供的服务，例如邮件、消息和文件共享。

IMS 的基本架构包括：呼叫控制层、多媒体控制层、多媒体处理层和多媒体传输层。

呼叫控制层：主要负责协调 IMS 系统中多个实体之间的交互和通信，例如用户设备、创建会话和控制信令等。
多媒体控制层：负责多媒体流的生成和管理，以及多媒体编解码器的控制和媒体处理的变化，例如转码、混音等。
多媒体处理层：用于处理多媒体的编解码、压缩、分解和解析等，确保多媒体流传输的质量和容错性。
多媒体传输层：负责数据包的传输，例如 UDP 或 TCP。

IMS 还支持 QoS（Quality of Service）机制，以保证多媒体业务的服务质量和性能。同时，它也支持安全和身份验证机制，以确保用户数据的保密性和完整性。

IMS和电话功能的关系#

IMS 可以看作是整合了传统电话网络和现代通信技术的一种解决方案。IMS 在保留传统电话通信功能的同时，还能够提供更多的多媒体和数据传输功能。

传统的电话通信功能包括语音通话和SMS等，而IMS可以将传统电话服务和视频通话服务结合起来，允许用户在手机上进行视频通话。此外，IMS 还可以提供Voicemail (语音留言) 和 Instant Messaging (即时消息)等服务。

与传统的电话相比，IMS提供了更加丰富、灵活和多样化的通信服务和解决方案，用户能够通过 IMS 实现从语音通信到多媒体通信的完整转变。

当然，在 IMS 中，电话功能依然是非常重要的一部分，IMS在保留传统电话通信功能之外，增加了更多的数据和多媒体通信功能，能够为用户提供更多的选择。

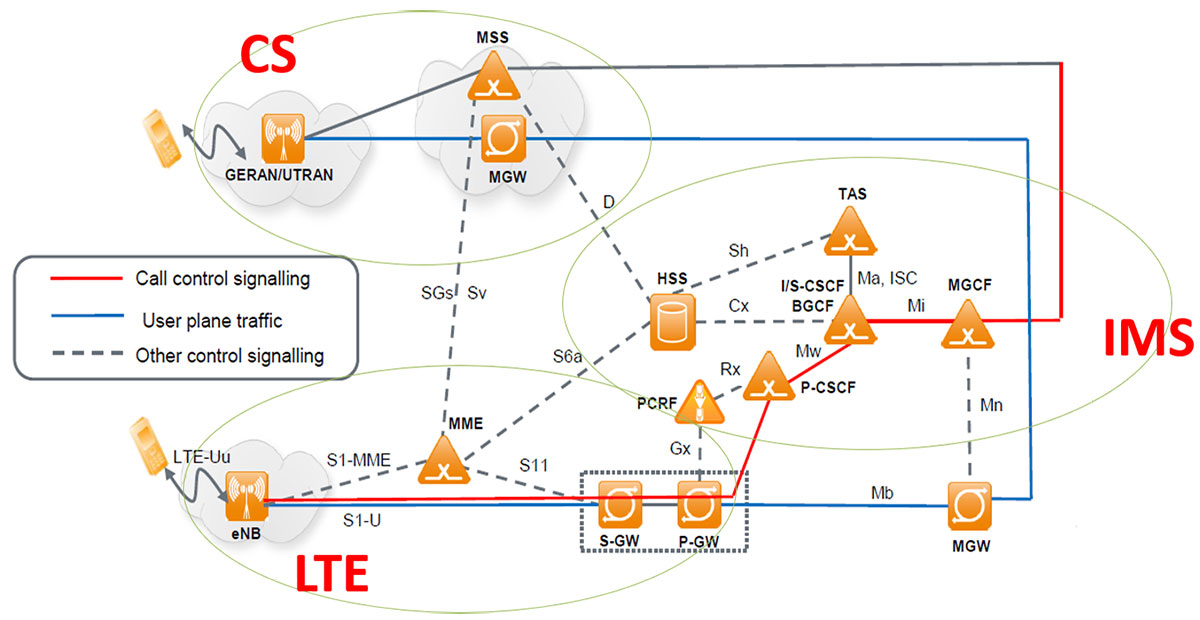

IMS

VoLTE#

什么是VoLTE#

VoLTE (Voice over LTE) 是一种基于 LTE 网络的语音通信服务，它可以提供高质量、高性能的语音通话服务，同时，保留多媒体传输、即时消息、网络识别等 IMS 功能，实现了语音和数据的融合。

VoLTE 技术是基于 IMS 架构实现的，它使用 SIP 协议进行呼叫控制，并使用高品质的 AMR (Adaptive Multi-Rate) 编解码器等技术，提供高保真度的语音服务。与传统的 GSM、CDMA 等通信技术相比，VoLTE 可以提供更加稳定、高质量的语音通话服务。

传统上，语音通话使用2G或3G网络进行传输，而LTE网络主要用于数据传输。VoLTE的出现使得语音通话可以直接在LTE网络上进行，而不需要通过降级到2G或3G网络来实现。

VoLTE的基本原理#

VoLTE 的基本原理是将语音信号通过 IP 网络转发，将传统的分离的语音服务和数据服务进行整合。在 VoLTE 中，语音数据可以直接在 IP 网络上传输，而不需要再进行转换和编解码。同时，VoLTE 还支持 HD Audio 等高质量语音技术，使通话更加清晰、自然。

当用户拨打电话时，VoLTE 使用 SIP 协议来与 IMS 网络进行通信，并使用 QoS 技术来保证语音服务的优先级和稳定性。VoLTE 还支持多方通话和拒绝来电等功能，以满足用户的多样化需求。

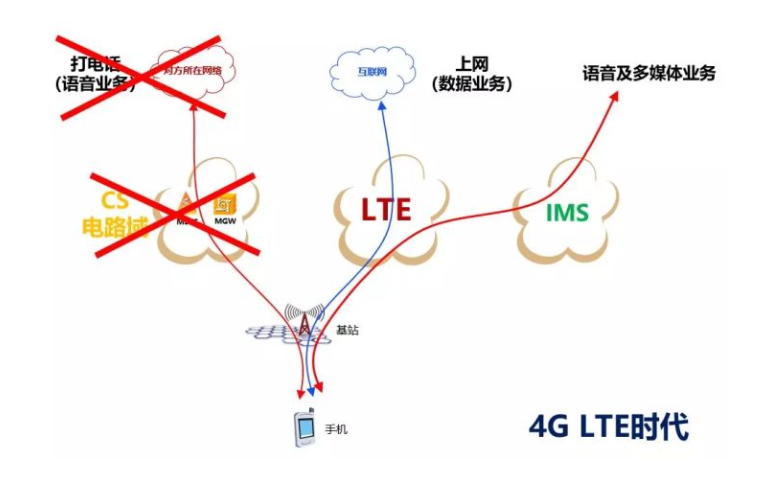

VoLTE是基于IMS网络的，简单来说，IMS是增强版的CS，于是在LTE的基础上，IMS取代了CS，使得手机用户可以打语音电话，且数据业务不会中断。增加IMS，相当于在使用LTE数据通道的基础上，给语音业务专门开辟了一条业务通道，这种IMS+LTE的语音解决方案，就是VoLTE。

voLTE_Flow_chart

VoLTE的优势说明#

使用VoLTE技术后，语音通话将也可以通过4G LTE网络进行，实现语音和数据同时传输。

VoLTE 相对于传统的语音通信技术，有以下优势：

1.高清晰度语音：VoLTE 可以使用高品质编解码技术，提供高质量和高清晰度的语音通话服务。

2.更快的连接速度：VoLTE 基于 LTE 网络进行通信，连接速度更快，呼叫建立时间更短，同时支持无缝切换和高质量通话。

3.多媒体通信：VoLTE 可以支持多媒体和数据业务，例如视频通话、短信、即时消息和文件共享等。

4.更好的覆盖范围：由于 VoLTE 是基于 LTE 网络实现的，因此在网络覆盖范围和室内覆盖方面具有较大的优势。

总的来说，VoLTE技术可以提高通话质量和用户体验，同时也有提高网络利用率的作用。

VoLTE和IMS的关系#

VoLTE 是 IMS 的一个重要应用场景。IMS 通过 SIP 控制信令来处理呼叫和建立语音通话，VoLTE 技术采用了 IMS 架构，通过 SIP 协议实现呼叫控制和呼叫会话的管理。

VoLTE和IMS之间有着密切的关系。VoLTE基于IMS（IP Multimedia Subsystem）技术，使用VoLTE技术的电话必须具备VoLTE技术的运营商支持和4G网络支持，而IMS则提供了VoLTE所需的多媒体语音和视频服务。

IMS是一个开放的、标准化的、IP模块化的多媒体业务子系统，是4G移动网络的核心技术之一。它允许各种媒体信号（包括语音、数据、视频等）的实时多媒体业务在IP网络上进行传输，例如语音、视频、聊天、游戏、文件传输等，允许各个应用之间进行互联互通。

VoLTE基于IMS技术，通过IMS的语音和视频服务，实现高质量的语音通话，同时也可以实现高速数据传输。IMS提供的多媒体控制和处理能力有助于优化VoLTE通话的质量，并提供了一种高效的方式进行语音通信。同时，VoLTE基于IMS的技术还能够充分利用4G网络的高速数据传输能力，打破了以往语音通信只能单独使用2G或3G网络的局限。

VoLTE 最主要的功能就是实现基于 IMS 架构的高清晰度语音通话，它利用了 IMS 能力包括会话控制、质量保证、安全性、多媒体处理等。

总之，VoLTE 通过 IMS 架构实现高清晰度的语音通话服务，并能够支持多媒体和数据业务，大幅提升了通信服务质量和用户体验。
