VisionPro 改变找线找圆工具的颜色

原创 已于 2022-03-04 00:29:47 修改 · 2.2k 阅读 · 21 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c#

于 2022-03-04 00:28:12 首次发布

VisionPro 改变CogToolBlock、CogToolGroup中找线找圆工具的显示颜色

以CogFindCircleTool为例


CogFindCircleTool显示在CogRecordsDisplay中的找圆结果CogFindCircleTool.Result.GetCircle()为CogCircle类。

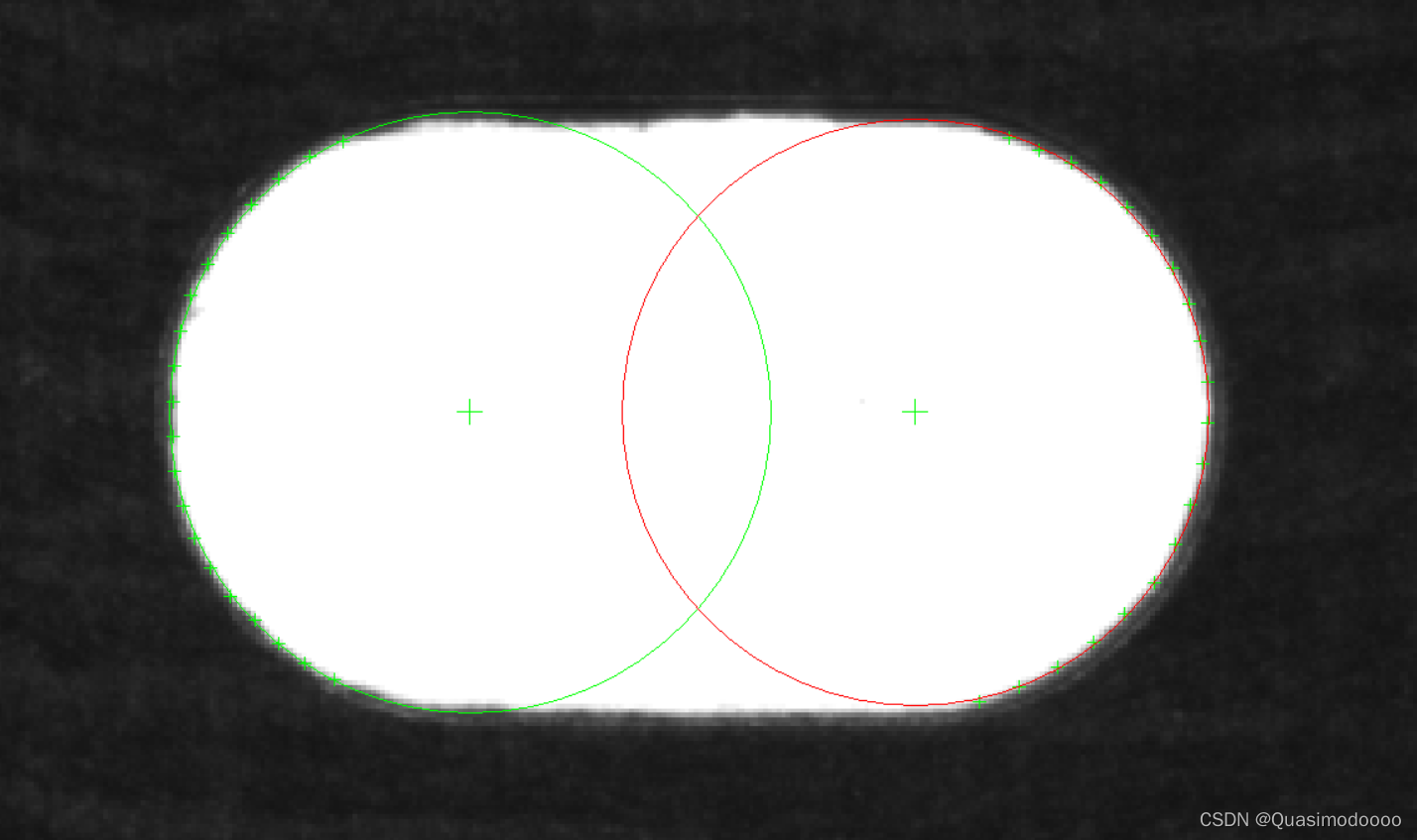

在这里插入图片描述

通过改CogFindCircleTool.Result.GetCircle().Color 属性或者生成一个新CogCircle新实例，再修改都无法直接改变结果的颜色。

修改方法

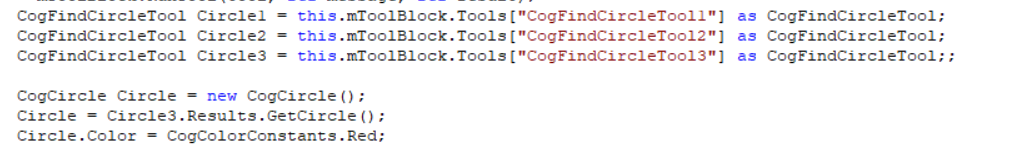

通过声明一个CogCircle 全局变量，在脚本的ModifyLastRunRecord方法中添加一个CogCircle的方式进行修改。

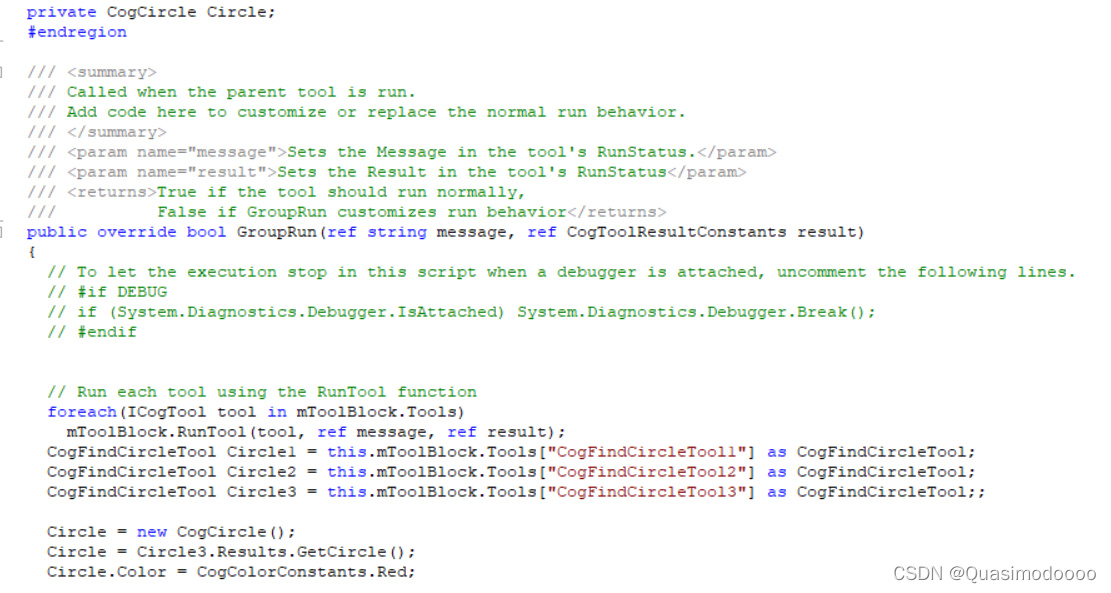

在这里插入图片描述

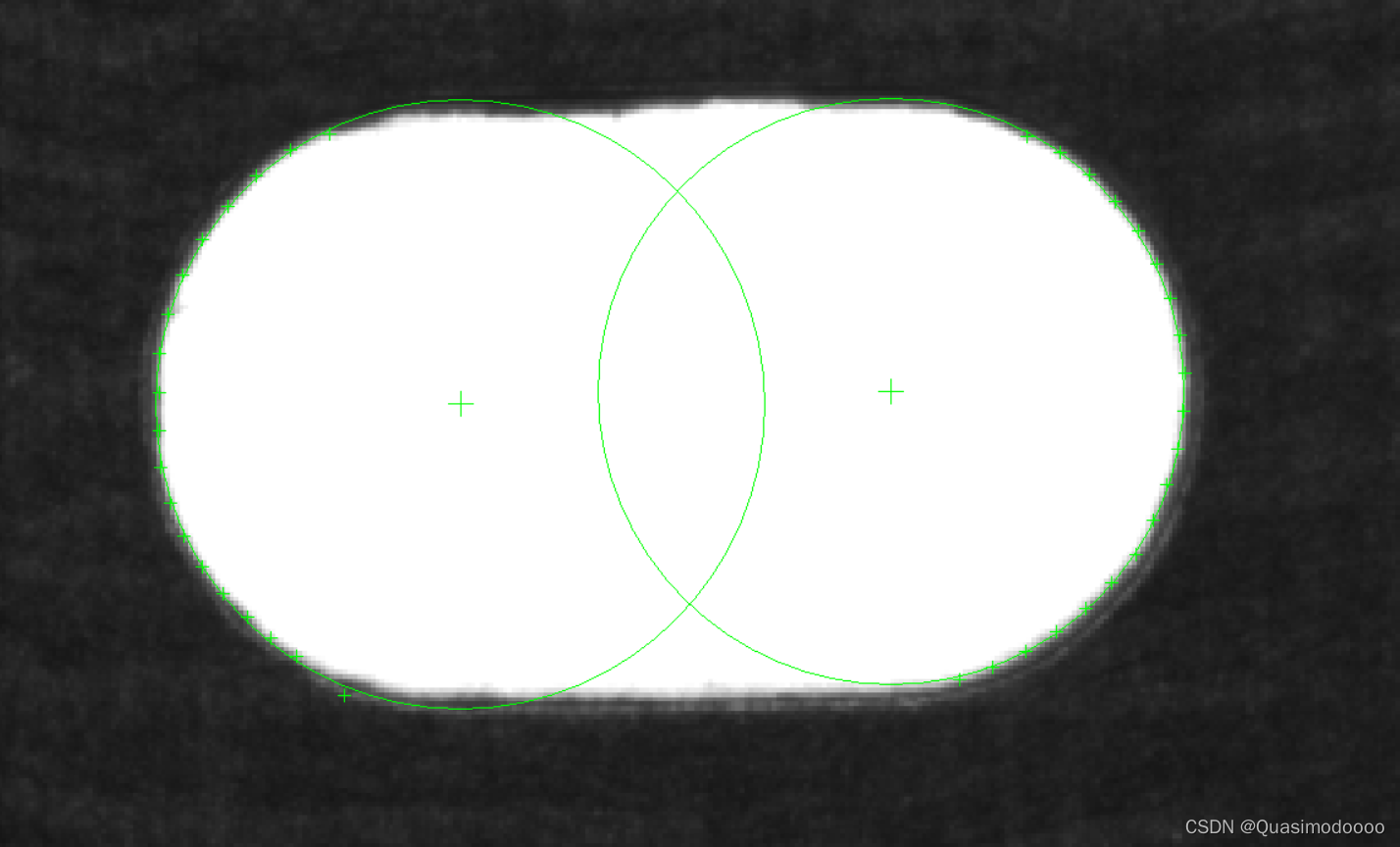

在这里插入图片描述
在这里插入图片描述
实际上并不是修改了圆的颜色，而是复制了一个一样的圆覆盖在了工具的**CogFindCircleTool.Result.GetCircle()**绿色的圆上，可以将工具的圆显示结果关闭。

找线与其他工具
翻看文档，CogCircle显示在窗口是实现了ICogGraphic接口，找线工具与其他工具同理，声明一个对应的ICogGraphic接口即可。在这里插入图片描述
此方法仅为本人对于VisionPro的浅薄理解，应该有更简便的处理方式。
