前言

按键消的的练习主要是对计数器使用的一个巩固，核心就是任何一个需要使用计数器的地方，先建立一个always语句去计数，然后根据条件去判断什么时候清零，什么时候保持等等功能。消抖功能的实现，消抖的本质就是通过计数器的计数来避免前抖和后抖，核心方法就是只要有高电平，计数器就清零

---

一、消抖

注意理解下面两句话，就可以处理任何消抖了

• 消抖的本质就是通过计数器的计数来避免前抖和后抖:
• 核心方法就是只要有高电平，计数器就清零

1.1 消抖问题

设定抖动参数为10个clk 后抖也是10个clk，稳定时间为50clk

1.1.1 功能代码

module key_filter
#(
parameter CNT_MAX = 20'd999_999 //计数器计数最大值
)
(
input wire sys_clk , //系统时钟50MHz
input wire sys_rst_n , //全局复位
input wire key_in , //按键输入信号

output reg key_flag //key_flag为1时表示消抖后检测到按键被按下
//key_flag为0时表示没有检测到按键被按下
);

//************************************************
// 消抖的本质就是通过计数器的计数来避免前抖和后抖:
// 核心方法就是只要有高电平，计数器就清零
//************************************************

// 计数器计数，CNT_MAX 决定按键抖动的容忍时间

reg [19:0] cnt_filter;

always@(posedge sys_clk or negedge sys_rst_n) begin
	if(sys_rst_n == 1'b0)
		cnt_filter <= 20'b0 ;
	else if(key_in == 1'b1) // 确定计数器归零条件
		cnt_filter <= 20'b0 ;
	else if(key_in == 1'b0 & (cnt_filter == CNT_MAX))  // 确定保持条件
		cnt_filter <= cnt_filter;
	else
		cnt_filter <= cnt_filter + 1; 	// 确定递增条件。这里考虑计数器在下一个按键来之前需要保持，否则会一直计数
end

// 拉高flag
always@(posedge sys_clk or negedge sys_rst_n) begin
	if(sys_rst_n == 1'b0)
		key_flag <= 1'b0 ;
	else if(cnt_filter == CNT_MAX - 1'b1)  // 确定拉高条件,这里使用CNT_MAX - 1'b1表示只拉高一个周期
		key_flag <= 1'b1 ;
	else
		key_flag <= 1'b0 ;
end
endmodule

1.1.2 tb仿真代码

`timescale 1ns/1ns
module tb_top;

reg sys_clk;
reg sys_rst_n;
reg [19:0] cnt_sim;
reg key_in;
wire key_flag;
initial begin
	sys_clk    = 1'b0;
	sys_rst_n  = 1'b0;
	#50;
	sys_rst_n  = 1'b1;
end

always #10 sys_clk = ~sys_clk;


// 设定抖动参数为10个clk 后抖也是10个clk，稳定时间为50clk,则可以用计数器来模拟
always@(posedge sys_clk or negedge sys_rst_n) begin
	if(sys_rst_n == 1'b0)
		cnt_sim <= 8'b0;
	else if(cnt_sim == 20'd70 -1'b1) //设置计数器清零
		cnt_sim <= 8'b0;
	else
		cnt_sim <=  cnt_sim + 1'b1;
end

// 只要是要依据计数器来操作的，就先给单独给一个计数器来计数，然后依据这个计数器来判定动作
always@(posedge sys_clk or negedge sys_rst_n) begin
	if(sys_rst_n == 1'b0)
		key_in <= 1'b0;
// 前后10clk 来随机一个key_in
	else if(cnt_sim <= 20'd10 | cnt_sim >=20'd60)
		key_in <= ($random) % 2;
	else
		key_in <= 1'b0;
end


key_filter
#(
 .CNT_MAX(20'd20) //计数器计数最大值
)
u0_key_filter
(
.sys_clk 			(sys_clk 	), //系统时钟50MHz
.sys_rst_n 			(sys_rst_n 	), //全局复位
.key_in 			(key_in 	), //按键输入信号
.key_flag			(key_flag	) //key_flag为1时表示消抖后检测到按键被按下
									//key_flag为0时表示没有检测到按键被按下
);


endmodule

1.1.3 仿真结果

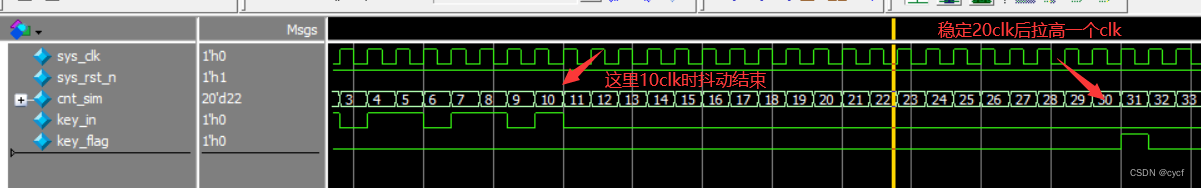

图1 前抖

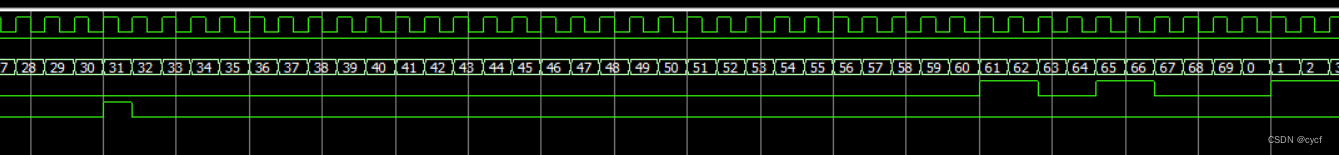

图2 后抖

总结

• 核心思想：很多功能的实现，都是需要一个计数器（计数器需要考虑递增条件、归零条件或者保持条件），然后通过对计数器值的判别，实现其特有的功能或者操作
• 知识点总结：
  1. 消抖的核心要点是什么？
  2. 计数器使用的核心是什么？
  3. 当一个功能需要使用计数器时？如何进行核计数器进行交互或者判决？

• 欢迎一起交流学习，如有错误之处，还请各位指正。
