爱芯元智，原名爱芯科技，是一家专注于边缘AI视觉芯片的国产半导体公司。自2019年成立以来，已成功研发并量产两款高性能、低功耗的AI视觉处理器芯片AX630A和AX620A。其首款芯片AX630A采用12nm工艺，支持8路1080p编码，具备28.8TOPS（INT4）算力，且功耗小于3W。爱芯元智独特的AIISP技术可在不改变硬件的情况下通过算法模型迭代持续升级芯片。
博雯 发自 凹非寺
量子位 报道 | 公众号 QbitAI
一家国产AI半导体公司才成立两年，却能够保持每一年发布一款芯片的节奏。
不简单，着实不简单。
这家公司叫“爱芯科技”，而就在最近它又有了大动作：
宣布将品牌升级为“爱芯元智”（AXERA）。
而细挖这家公司，可以发现它的来头并不小。
创始人仇肖莘曾是AT&T实验室、博通工程师，并曾担任紫光展锐前CTO。
2019年5月，在离开紫光展锐半年后仇肖莘创立了爱芯科技，专注于边缘AI视觉芯片。
到今年，爱芯元智已经完成了三轮超过10亿元的融资。
两年时间，爱芯已经完成了两款芯片的研发，第一枚芯片一次流片就获得成功，并于去年年底成功量产。

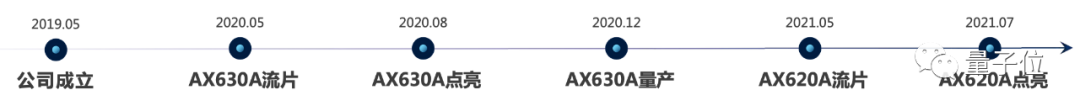

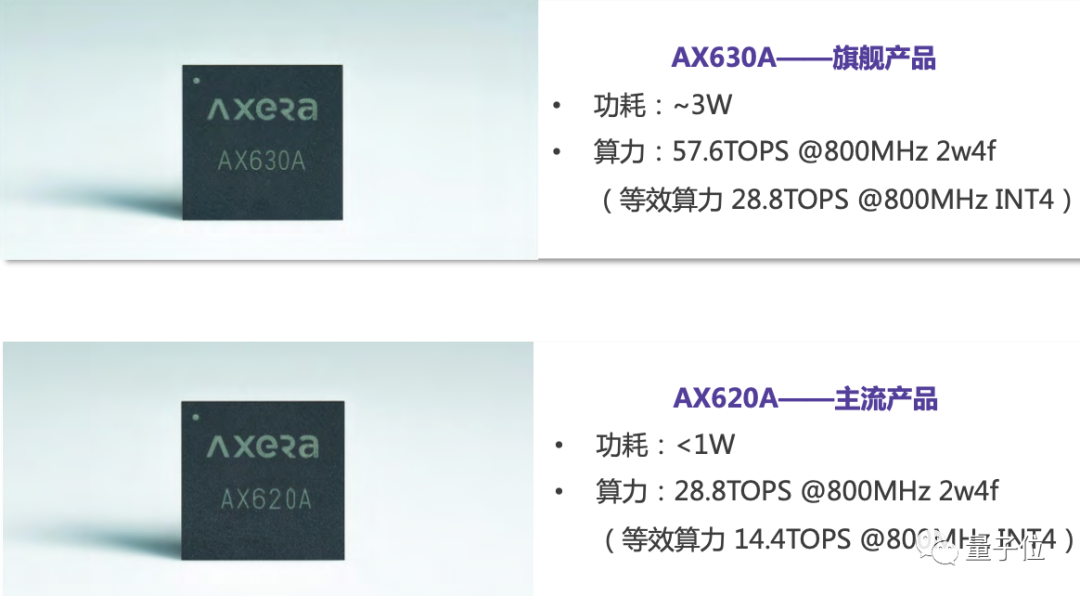

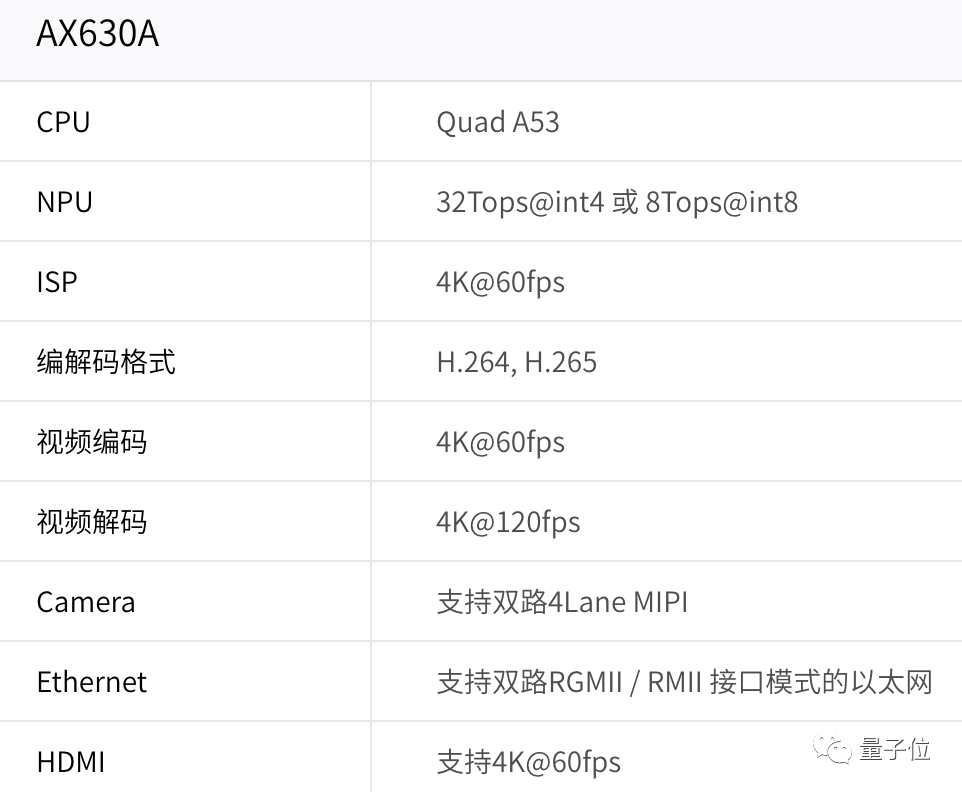

第一款AI视觉芯片AX630A采用了台积电12nm工艺，9个月即实现流片。
这款芯片支持8路1080p编码，等效算力28.8TOPS（INT4），同时能耗小于3W。
第二款芯片AX620A今年5月流片成功，定位于比AX630A稍低端的市场，算力约为AX630A的一半。
仇肖莘表示爱芯元智聚焦于混合精度NPU和AI ISP芯片。这和现在市场上其他AI图像处理芯片有何不同？
AI ISP
首先是他们自研的混合精度NPU。
根据深度神经网络特性，爱芯元智团队运用低比特混合精度算法，灵活地选择每一层网络的精度。
这样就能够减少数据搬运量和运算量，在功耗受限的情况下使算力最高达到28.8TOps@INT4。
第二点，就是将AI引入ISP。
AI的引入使得ISP能够在不改变硬件的情况下，不断地训练模型。通过算法模型迭代，持续为量产芯片升级。
最终，为芯片提供强大的算力，并将AI的画质提升算法应用到了4K视频显示上。
集合了这两大核心技术，爱芯元智拿出了他们自研的第一款高性能、低功耗的AI视觉处理器芯片，AX630A。
在编解码方面，AX630A可以支持20路1080p解码，同时支持8路1080p编码。
再加上AI ISP所赋予的图像处理能力，使得AX630A芯片能够在暗光环境下实现更优异的画质效果：
△同行芯片对比AX630A（人物面部已做隐私保护）
不仅是暗光图像视频处理能力，在密集场景下智能分析，以及多路视频结构化处理能力上，AX630A芯片也表现出了更加优秀的性能。
未来，爱芯元智希望能通过强大的感知和算力提供一个基础的AI芯片平台，让各行各业的客户都能在这一平台上实现或开发不同的智能化应用。
创始人曾是紫光展锐CTO
2019年5月，爱芯科技（已改名为爱芯元智）正式成立。
创始人仇肖莘，本硕毕业于清华大学自动化专业，并在美国南加州大学取得了电子工程博士学位。
公司的核心成员也都是半导体行业老兵，参与过10颗以上的芯片设计和生产，现在公司总员工超过300人，平均年龄30岁。
据仇肖莘介绍，爱芯元智目前已经拥有一条完整的芯片、生产、产品、应用链条。
高性能、低功耗的AI处理器芯片，以及面向推理加速的神经网络处理器IP，正是他们现在主要的业务方向。
而谈到未来公司的芯片迭代速度时，CEO仇肖莘博士表示：
现在的基本速度是一年一颗，希望未来能做到两年三颗的节奏。
