基于YOLOv11的箭头检测系统研究

研究概述

本研究构建了一个基于YOLOv11m模型的实时箭头方向检测系统，主要用于计算机视觉通用目的和仿真应用。该系统能够准确识别和分类左右方向箭头。

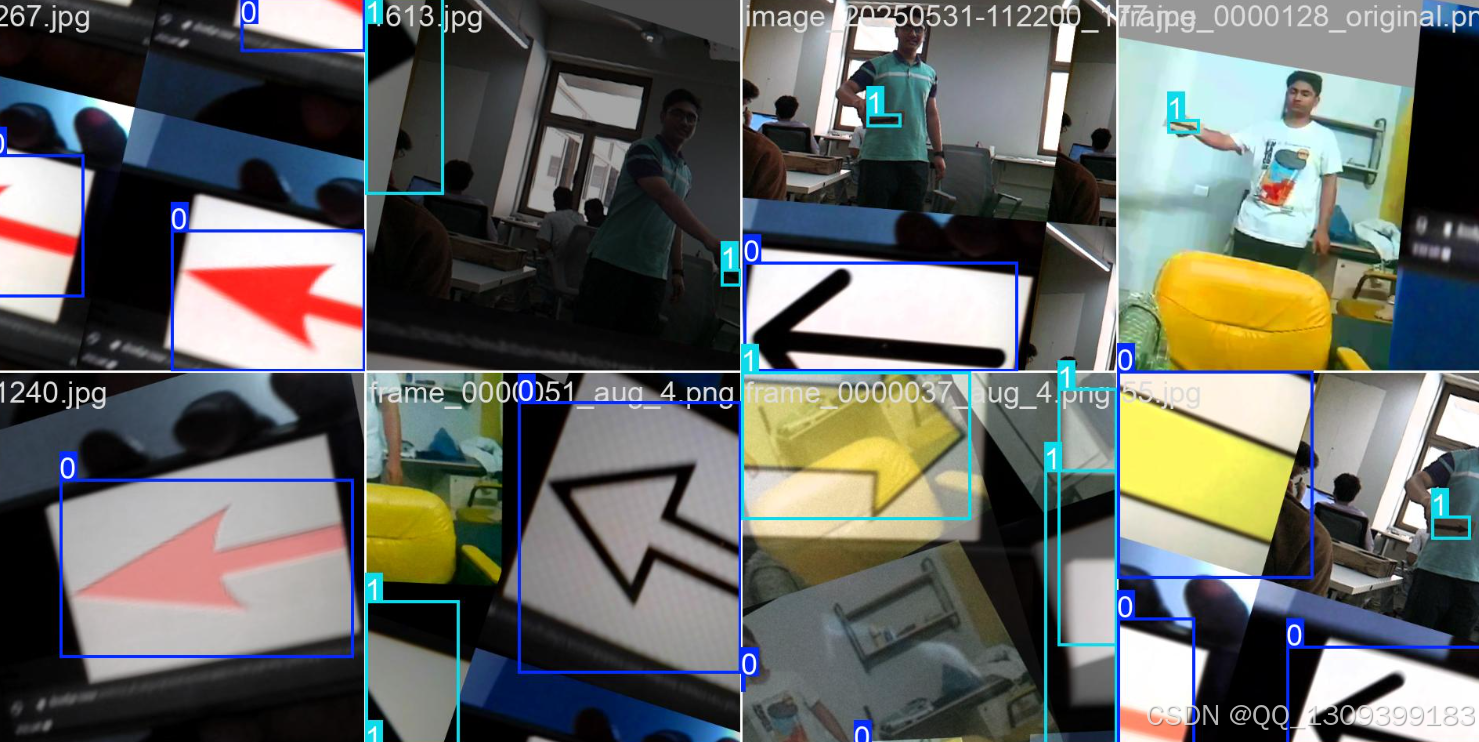

数据集

数据集来源：文章底部卡片联系
下载地址：文章底部卡片联系

数据划分：

训练集：2,673个样本

验证集：402个样本

测试集：136个样本

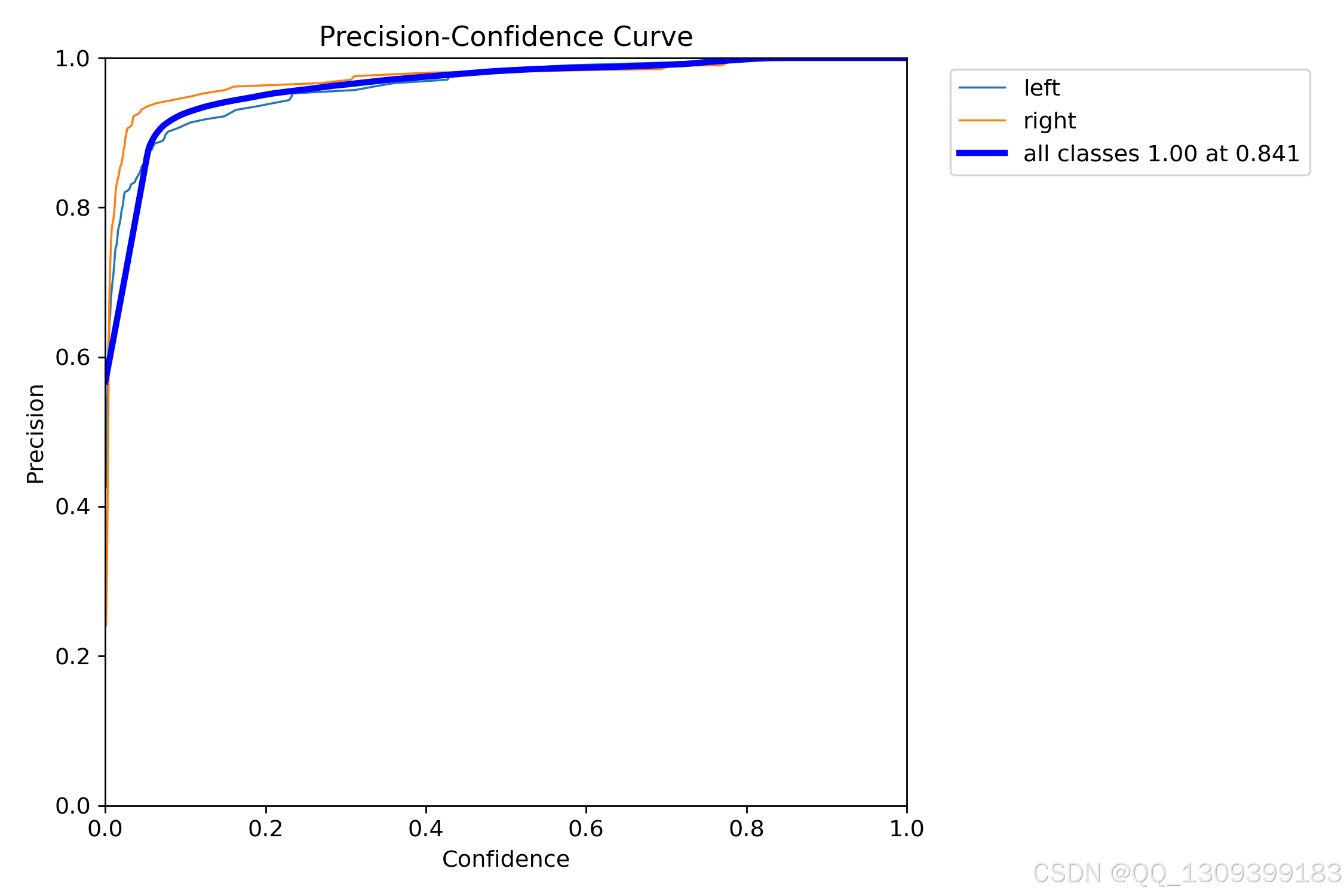

模型性能

验证集表现：

召回率(Recall)：94-96%

精确率(Precision)：95-98%

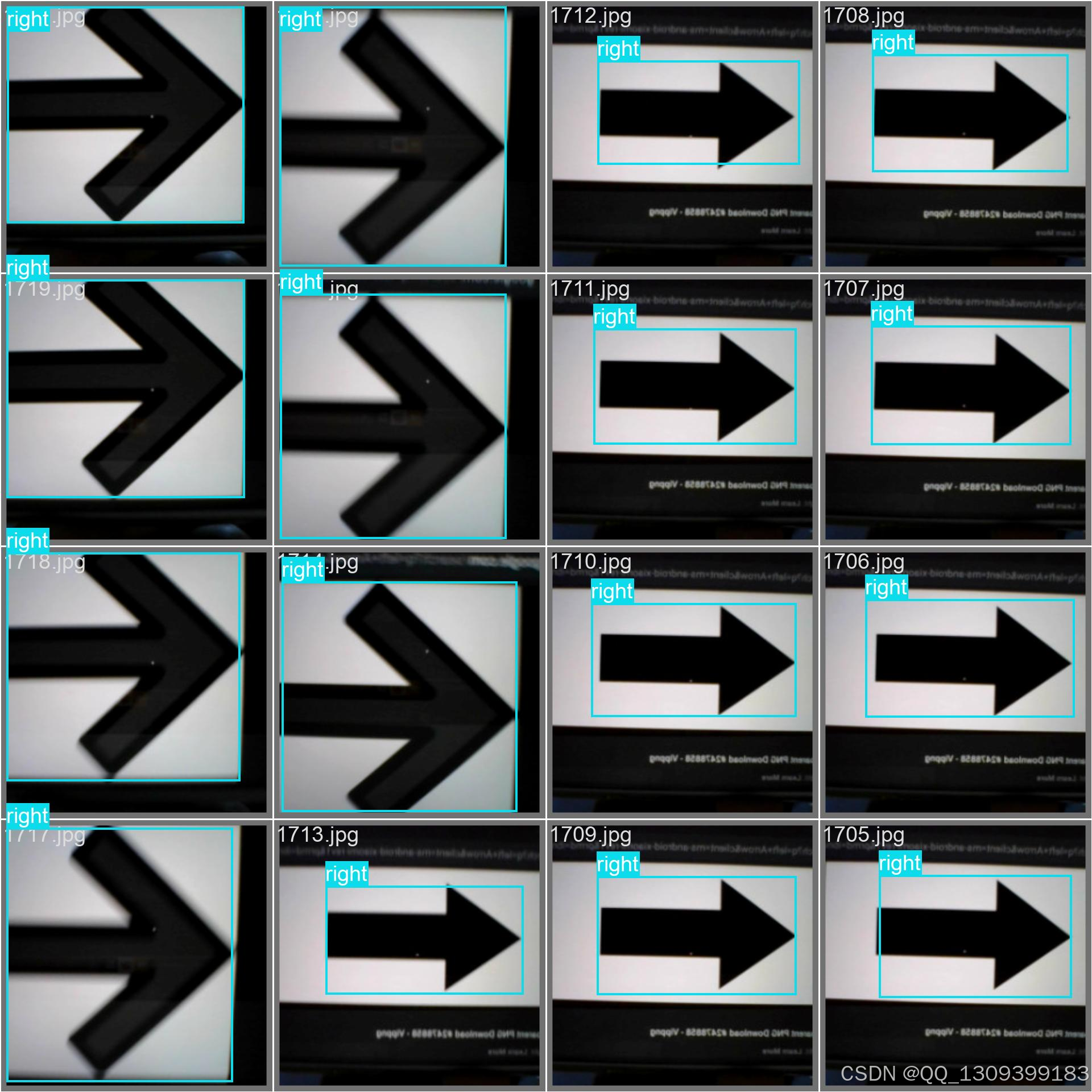

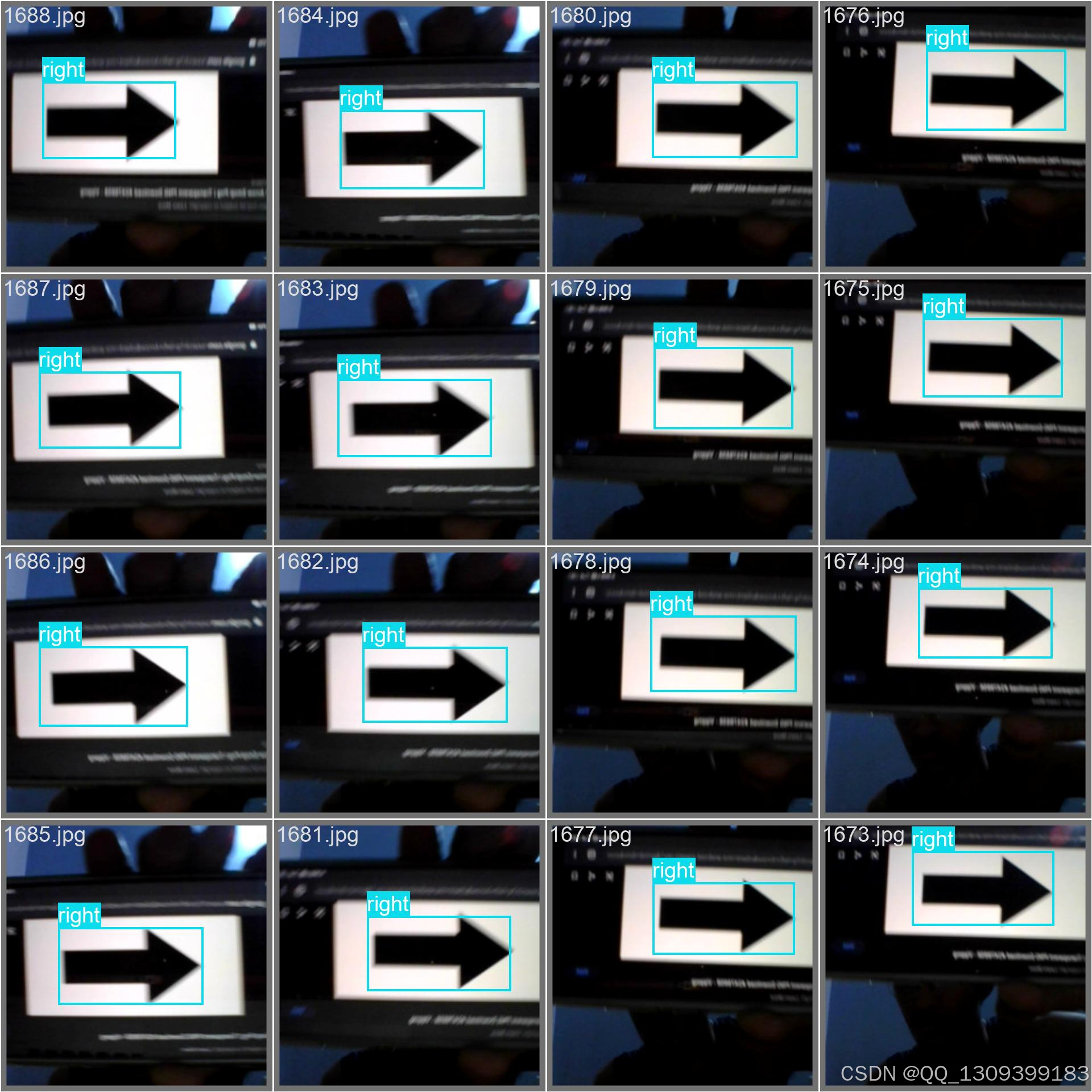

测试集表现：

召回率(Recall)：96-99%

精确率(Precision)：95-96%

现存问题

系统存在的主要问题是误报(false positives)现象，即模型有时会将非箭头物体错误识别为箭头。这一现象需要在后续工作中通过数据增强、模型调优等方法进一步改善。

基于YOLOv11的箭头检测系统研究：500字小白训练教程

1. 环境准备

首先安装Python(建议3.8版本)和PyTorch框架。使用pip安装YOLOv11所需依赖：

pip install torch torchvision opencv-python numpy matplotlib

2. 数据集准备

收集箭头图像并标注：

• 使用LabelImg工具标注图像中的箭头，生成YOLO格式的.txt标注文件
• 标注文件格式：<class_id> <x_center> <y_center> <width> <height>，数值为相对图像大小的比例
• 创建dataset文件夹，按8:1:1比例划分train/val/test集

3. 配置文件修改

下载YOLOv11官方代码后，修改：

• data/arrows.yaml：设置类别数和路径
• models/yolov11.yaml：根据箭头检测需求调整网络结构

4. 模型训练

运行训练命令：

python train.py --img 640 --batch 16 --epochs 100 --data arrows.yaml --cfg yolov11.yaml --weights yolov11.pt

关键参数说明：

• --img：输入图像尺寸
• --batch：批处理大小
• --epochs：训练轮次
• --weights：预训练权重


5. 模型评估与测试

训练完成后：

• 使用val.py评估模型性能
• 使用detect.py测试单张图像：

python detect.py --weights runs/train/exp/weights/best.pt --source test.jpg

6. 优化建议

• 数据增强：旋转、缩放、色彩调整增加数据多样性
• 调整学习率和优化器参数
• 尝试不同尺寸输入提高小箭头检测效果

通过以上步骤，即使是深度学习新手也能完成基本的箭头检测模型训练。随着实践深入，可进一步探索模型压缩、部署等进阶内容。
