实验十三：windows远程访问服务

目录

实验1

目的：

实验内容：

实验2

目的：

实验内容：

---

实验1

目的：

1. 掌握远程访问服务器配置

2. 理解部署虚拟专用网（VPN）

实验内容：

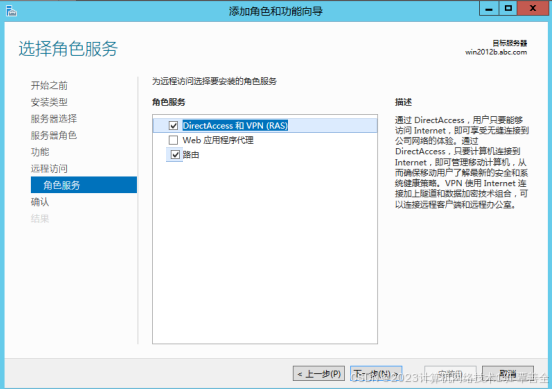

1. 安装远程访问服务器(VPN服务器，在w2016B中进行，以域管理员身份administrator@abc登录），将类似下图截图到13-1.jpg。

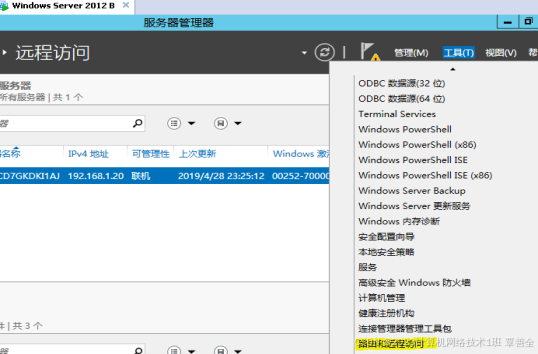

2. 确认得到“路由和远程访问”工具。将类似下图截图到13-2.jpg。

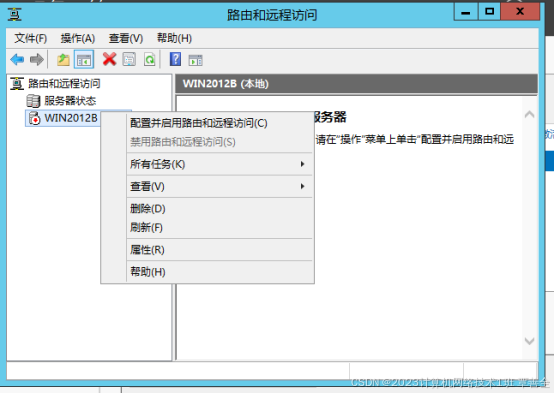

3. 使用“路由和远程访问”工具进行服务器配置，将类似下图截图到13-3.jpg。

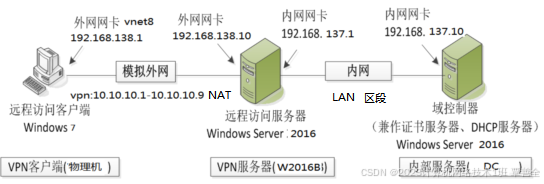

4. 为w2016B添加一块网卡作为外网网卡，以便进行后面vpn配置。参考下图设置网卡IP地址192.168.138.10/24，网关192.168.138.1和（DNS 10.90.87.88。解决windows2016激活后，）DNS改为192.168.137.10.

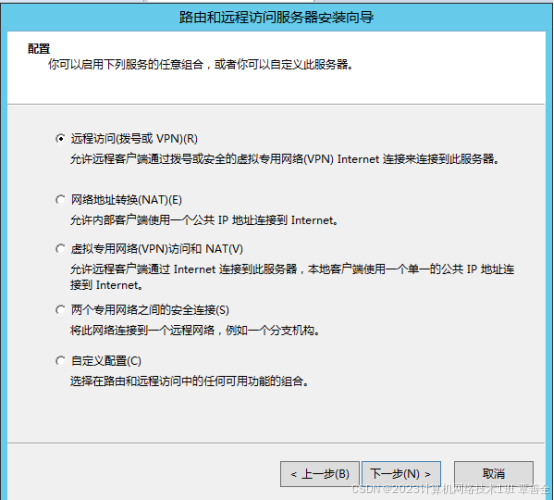

5. 打开“配置并启用路和远程访问”,将服务器配置为VPN服务器。将类似下图截图到13-4.jpg。

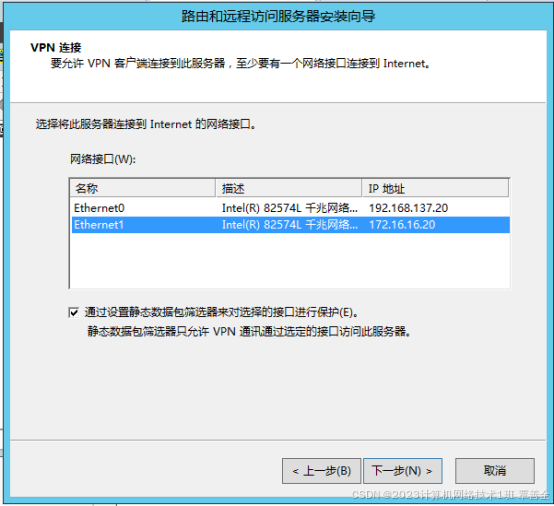

6. 选定外网网卡，将类似下图截图到13-5.jpg。

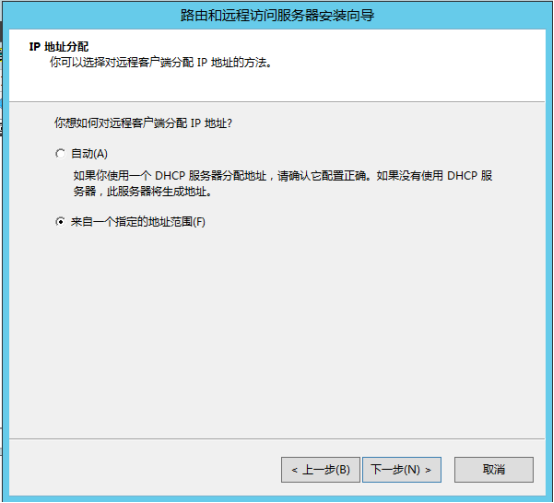

7.指定外网用户连接后得到IP方法，将类似下图截图到13-6.jpg。

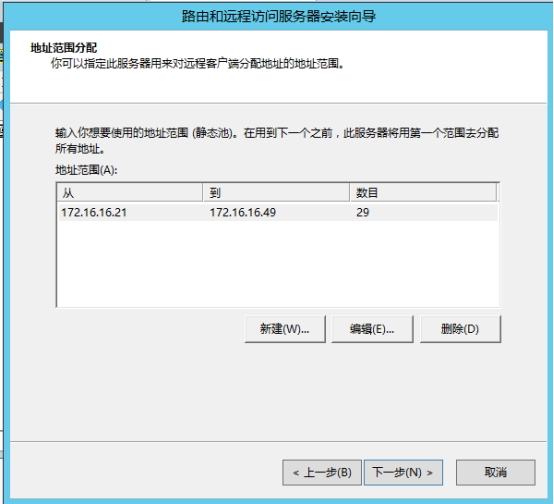

8. 输入外网用户连接后得到IP范围192.168.137.xx-192.168.168.137.xx，将类似下图截图到13-7.jpg。

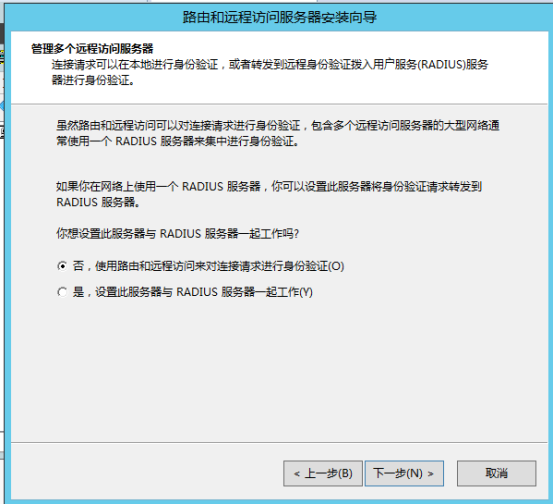

9.指定用户身份验证服务器，将类似下图截图到13-8.jpg。

10. 查看VPN服务器各组件状态，将类似下图截图到13-9.jpg。

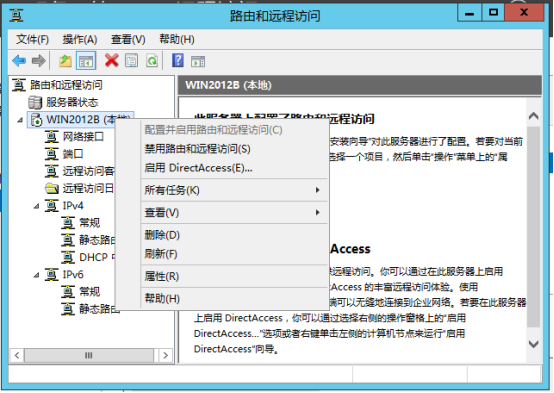

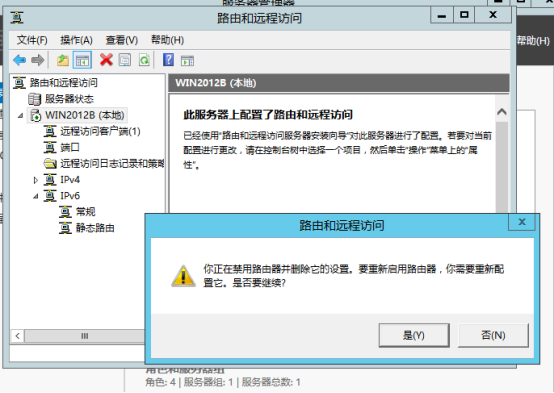

11. 启用VPN服务器后，不能再用“配置”功能，此时若想从头再配置，应“禁止路由和远程访问”。将类似下图截图到13-10.jpg，不要点“是”。

12.打开虚拟机母盘,克隆系统到win2012c,按前面要求设置win2012c的IP:192.168.138.20/24，，dns:192.168.137.10，虚拟机网卡连接方式为lan 区段:LAN1.(网络测试：自ping、互ping)

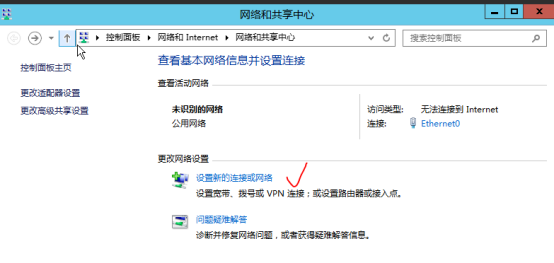

13.在win2012c中配置VPN客户端网络连接，在类似下图截图到13-11.jpg。

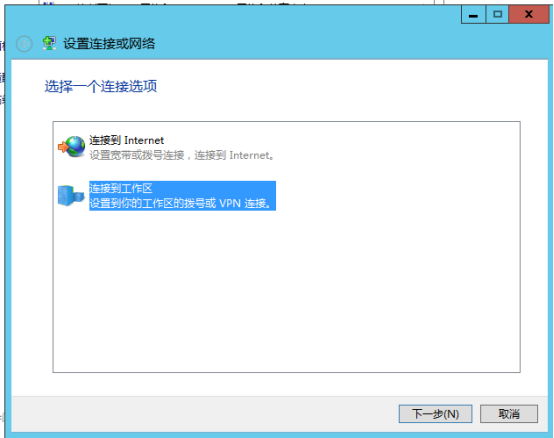

14. 连接到工作区，在类似下图截图到13-12.jpg。

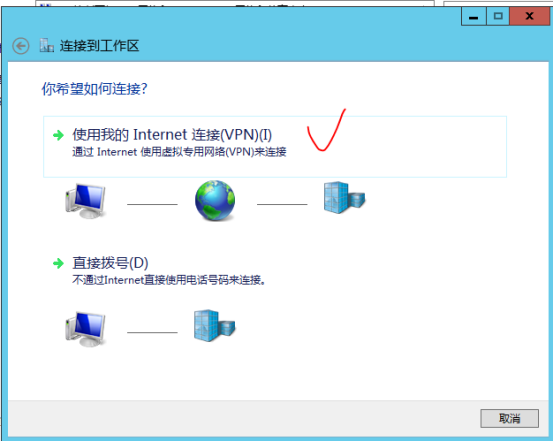

15.使用Internet连接，在类似下图截图到13-13.jpg。

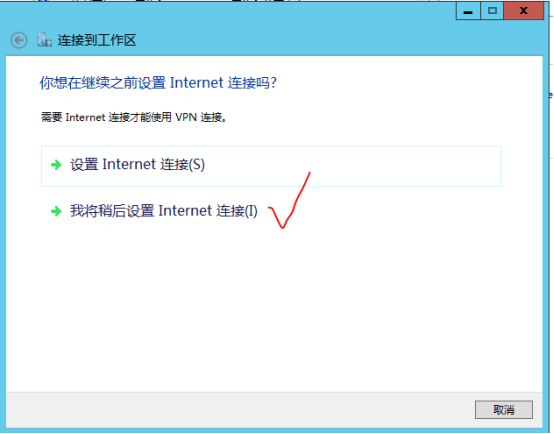

16. 稍后再设置Internet连接，在类似下图截图到13-14.jpg。

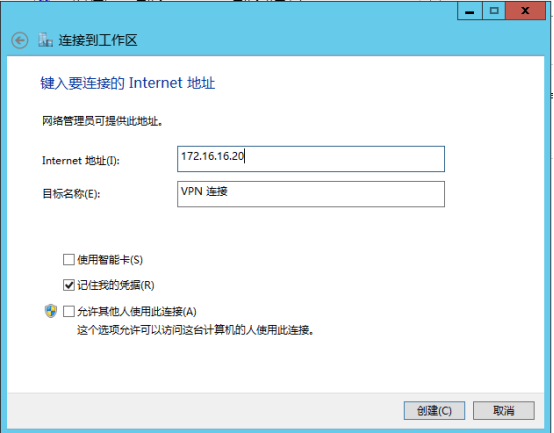

17. 输入vpn服务器外网网卡IP。在类似下图截图到13-15.jpg后点“创建”。

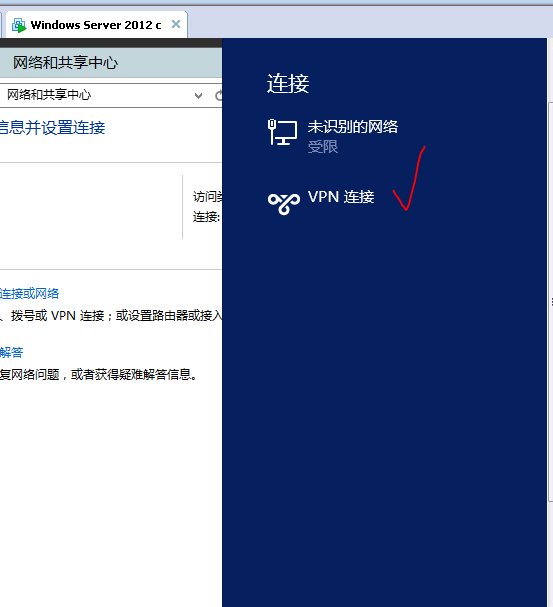

18. 确认已得到vpn连接。在类似下图截图到13-16.jpg。

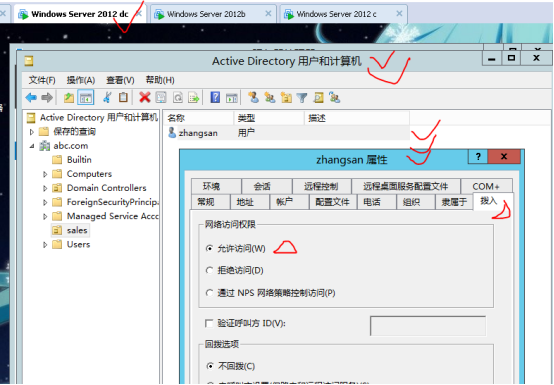

19. 在dc设置域账号zhangsan，让其有资格进行vpn连接。在类似下图截图到13-17.jpg。

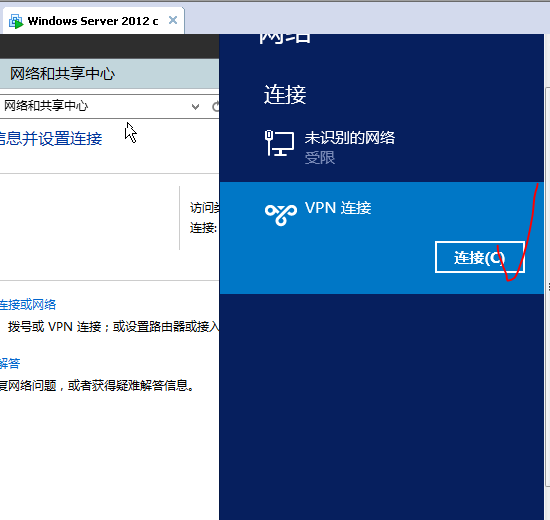

20.回到物理机，点击“VPN连接”，出现“连接”扭按后输入账号zhangsan和密码，在类似下图截图到13-18.jpg。若不能成功连接，请查看IP并自ping、互ping；确认三个虚拟机均开电；确认所有内部网卡均接到相同区段LAN1；

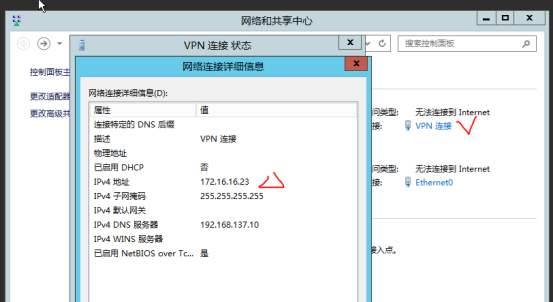

21.在win2012c网络和共享中心，查看vpn连接。在类似下图截图到13-19.jpg。

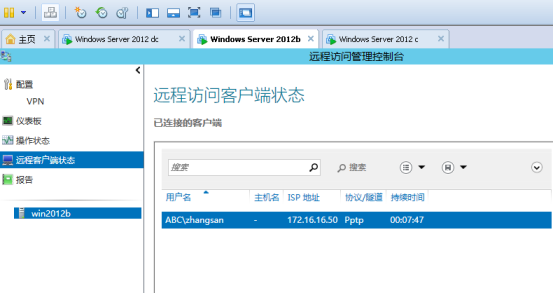

22. 在w2012B上用“远程访问管理”工具，查看所有VPN用户状态。在类似下图截图到13-20.jpg。

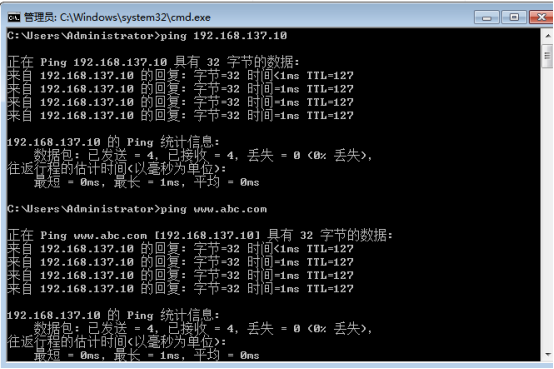

23.测试可以在win2012c ping通内网DC的IP和域名,在类似下图截图到13-21.jpg。

实验2

目的：

1. 理解远程桌面服务部署方式

2. 理解基于会话远程桌面的快速启动

3. 掌握会话远程桌面的标准部署

4. 理解部署远程桌面连接

实验内容：

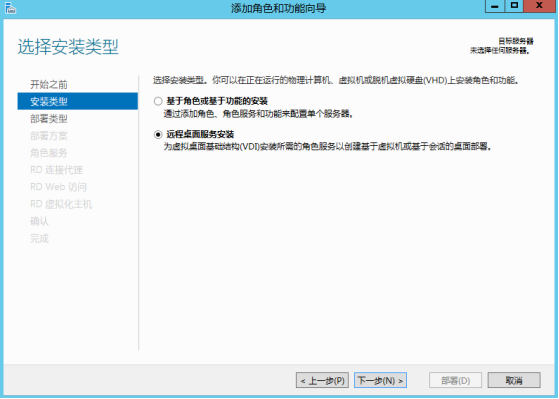

1.远程桌面服务安装(在2016b中以abc\administrator身份安装,2016a则当客户机)将类似下图截图到13-1.jpg。

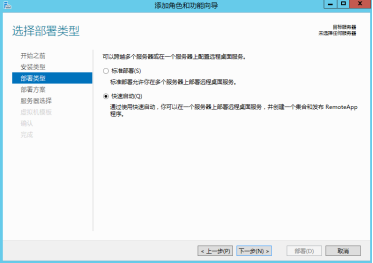

2. 我们只在一台服务器上安装，所以选：快速启动。将类似下图截图到13-2.jpg。

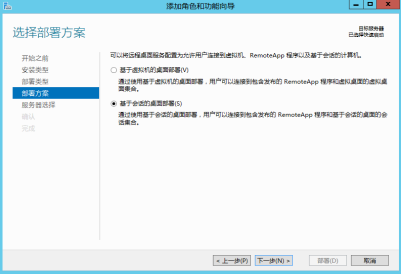

3. 服务器配置硬件不高时，不能选基于虚拟机方式部署，只能选基于会话方式，将类似下图截图到13-3.jpg。

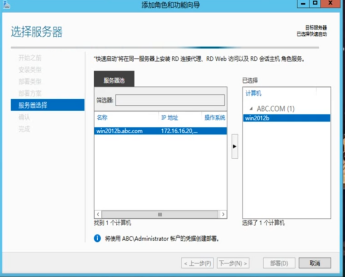

4. 选择默认服务器为2016b,将类似下图截图到13-4.jpg。

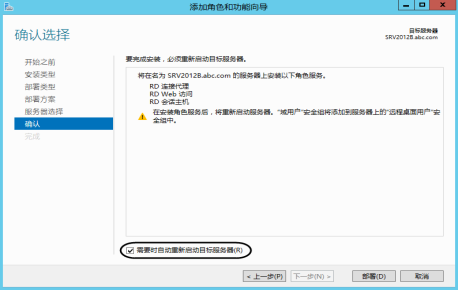

5. 选择“需要时自动重启目标服务器”，才可以进行部署。将类似下图截图到13-5.jpg。

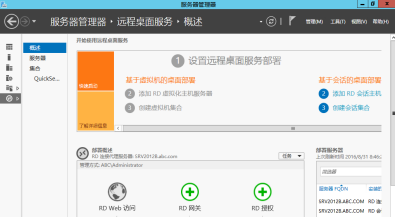

6. 熟悉远程桌面服务配置管理工具，将类似下图截图到13-6.jpg。

7. 在“服务器管理器”导航栏找到默认的会话集QuicksessionCollection，准备在remote app中发布应用程序，将类似下图截图到13-7.jpg。

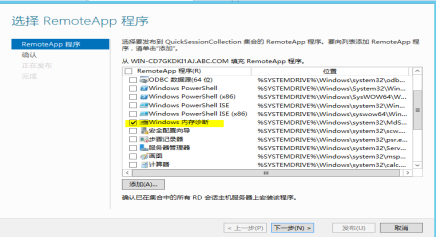

8. 选择remote app程序，发布已安装的应用程序，将类似下图截图到13-8.jpg。

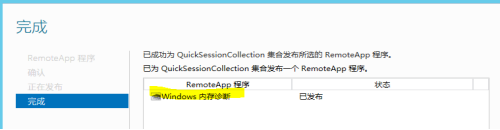

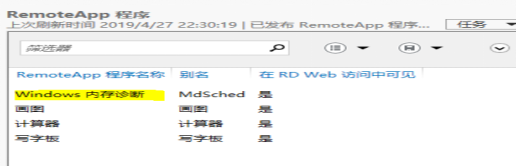

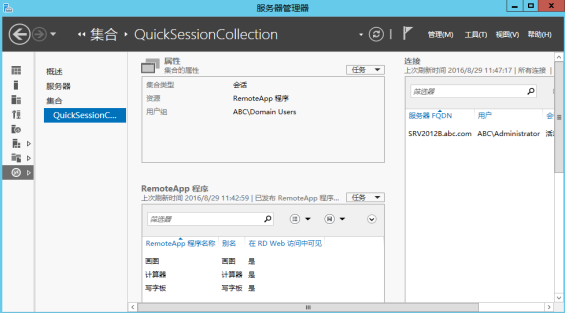

9.查看已成功发布的remote app程序，将类似下图截图到13-9.jpg

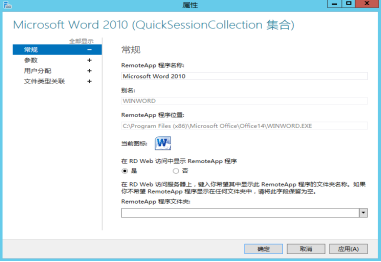

10. 设置remote app程序运行参数。将类似下图截图到13-10.jpg。

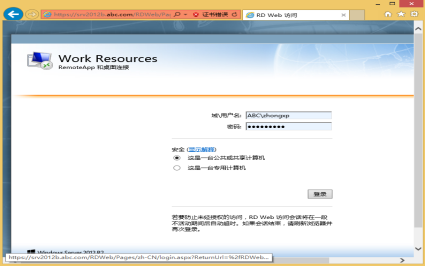

11. 使用浏览器访问RemoteApp程序(在2012A中操作，网址http://192.168.137.20/rdweb，用普通账户zhangsan访问)在类似下图截图到13-11.jpg。

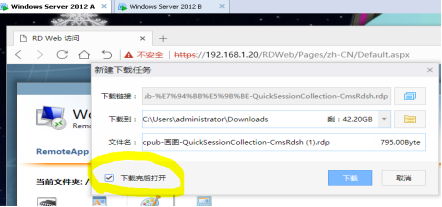

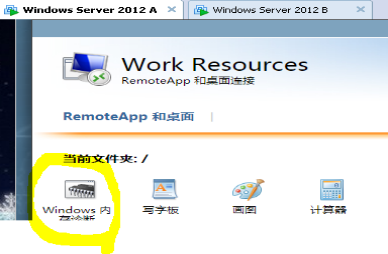

12.客户端通过浏览器访问RemoteApp程序，在类似下图截图到13-12.jpg。

13. 使用RemoteApp桌面上的程序，打开画图工具，将提示用户创建快捷连接，下次再使用该程序时，就行本地应用一样打开，在类似下图截图到13-13.jpg。

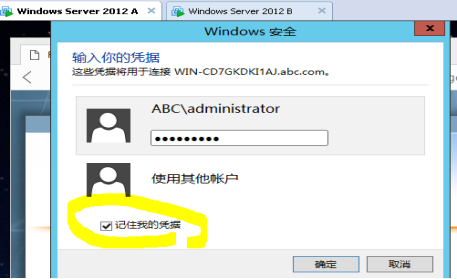

14. 使用RemoteApp程序时，一般要属于域用户凭据在类似下图截图到13-14.jpg。

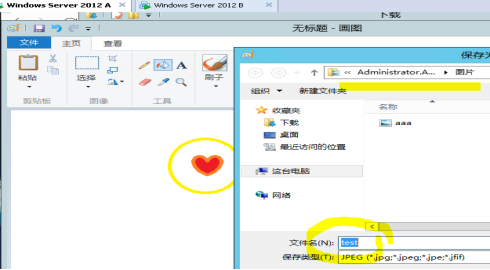

15. 使用RemoteApp程序画个图并存盘。在类似下图截图到13-15.jpg。

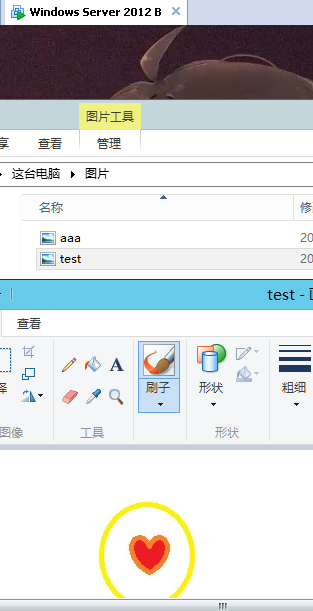

16. 在2016b中验证得到的存盘文件test.jpg。在类似下图截图到13-16.jpg。

17.下面将进行管理员常用的“远程桌面连接”设置，为区分2016a和2016b的桌面。请将2016a桌面背景设置为：黑色，2016b桌面背景设置为：灰色

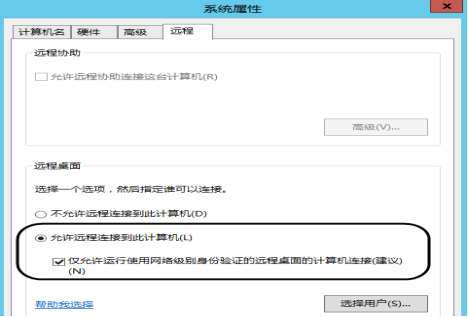

18. 在2012b中启用远程桌面功能，在类似下图截图到13-17.jpg。

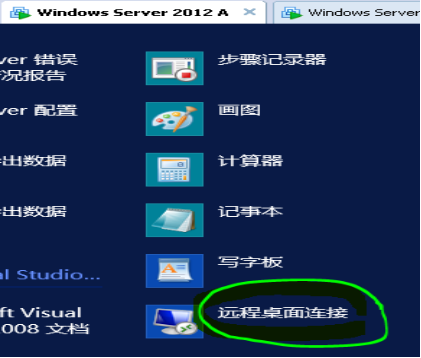

19. 在客户端2016a中打开远程桌面连接工具，在类似下图截图到13-18.jpg。

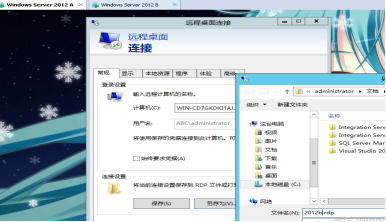

20.创建连接并保存以下次使用。在类似下图截图到13-19.jpg。

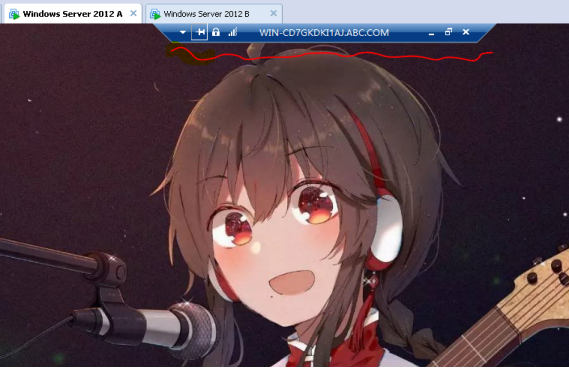

21. 连接成功后在类似下图截图到13-20.jpg。

22. 退出连接,在类似下图截图到13-21.jpg。
