实验二：Windows下的路由器和VPN服务器和管理

实验内容：

       路由部分:

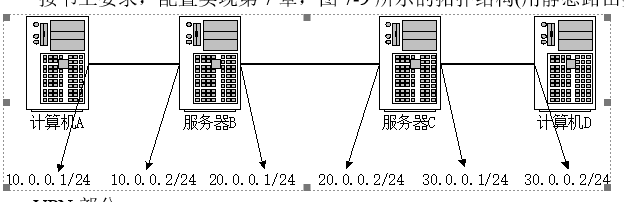

       按书上要求，配置实现第7章，图7-9所示的拓扑结构(用静态路由实现)。

   VPN部分

1. 设置VPN服务器IP地址：192.168.XX.1。
2. 设置VPN地址池为192.168.XX.20 ~ 192.168.XX.40。

验证VPN拨入实验。

实验目的：

1.理解路由器服务和VPN服务器的工作过程及其原理；

2.学会安装远程路由；

3.能够独立配置和管理路由和VPN服务

涉及实验的相关情况介绍：

需要装有4个虚拟机操作系统的计算机

A：windows 10 x64

B：windows server 2016

C：windows server 2016 B

D：windows 10 x64

实验结果：

拓扑结构实现

虚拟机均使用桥接模式，关防火墙，出入站规则开启文件共享icmpv4相关规则。

然后按照上述要求设置静态ip

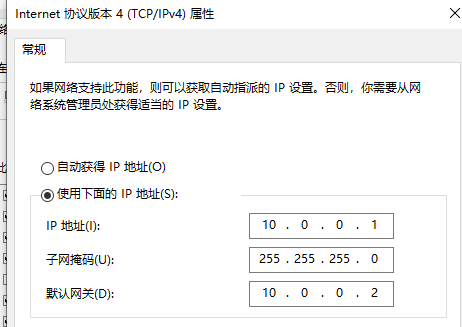

图 1 A的IP

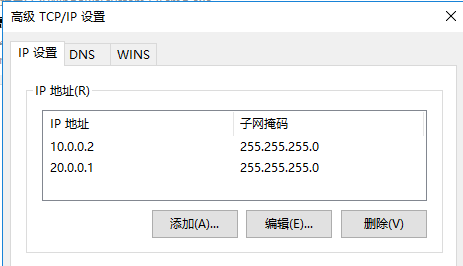

图 2 B的IP

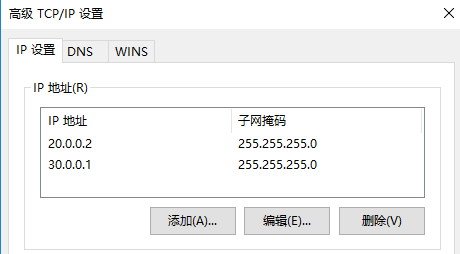

图 3 C的IP

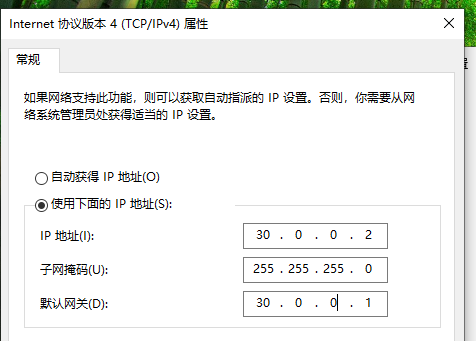

图 4 D的IP

虚拟机两两之间可以互相ping通，但不能跨虚拟机ping通。比如A可pingB，但不能pingCD。

在B上添加服务器角色：远程访问，在远程访问的角色服务选择DirectAccess和VPN，以及路由

然后完成安装

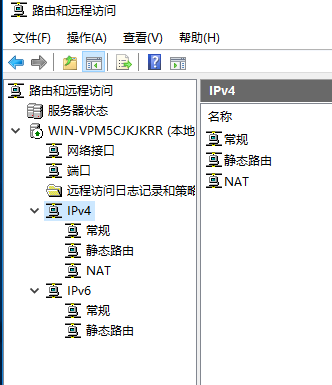

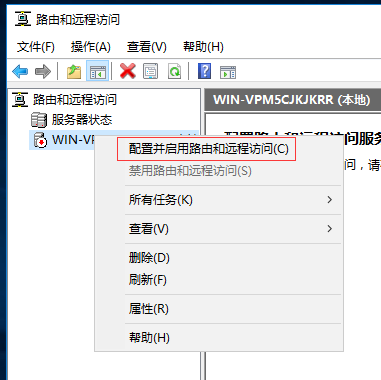

工具->路由和远程访问，右键->配置并启用路由和远程访问->两个专用网络之间的安全连接->请求拨号连接选否

对虚拟机C进行同样的配置

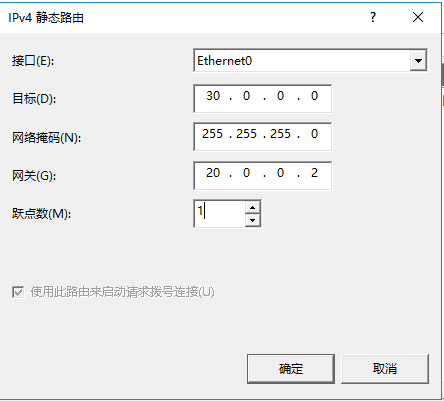

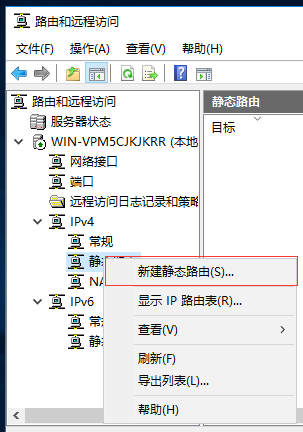

然后在虚拟机B上新建静态路由，目标30.0.0.0，网关20.0.0.2

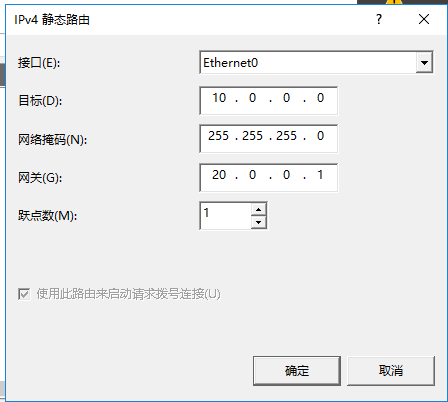

在虚拟机C上进行同样操作

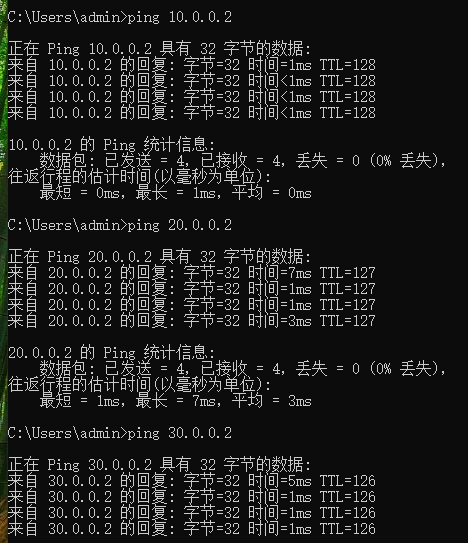

在服务器A上依次ping每个服务器，发现都可以ping通。

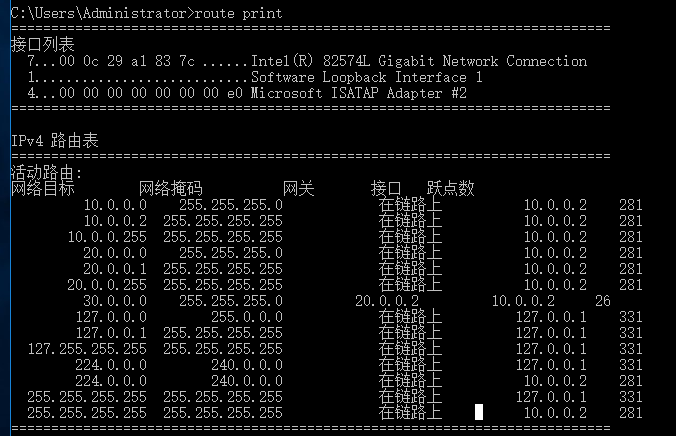

在服务器B上可用route print查看路由

Vpn服务器搭建

将A作为客户端，B作为服务器端

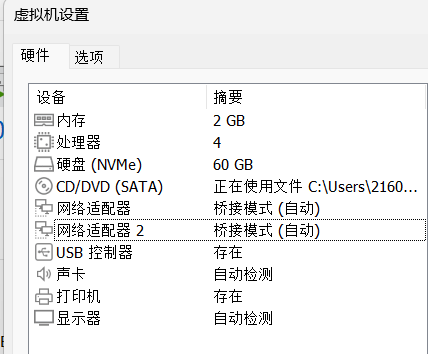

B先关机，编辑B的虚拟机设置，添加一个网络适配器，选择桥接模式

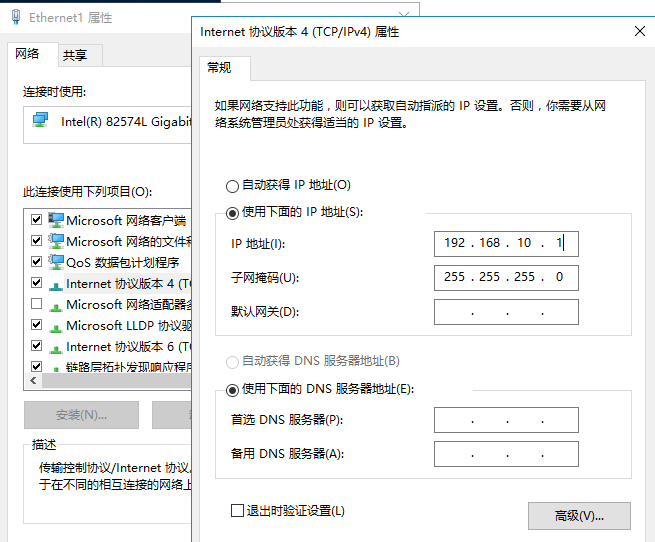

B的第一个网络IP

B的第二个网络IP

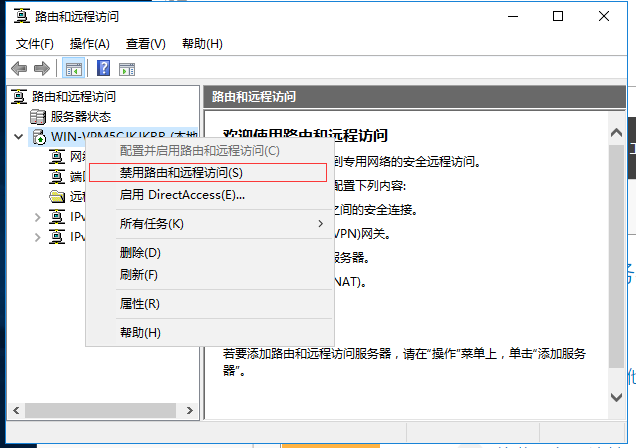

路由和远程访问->禁用路由和远程访问

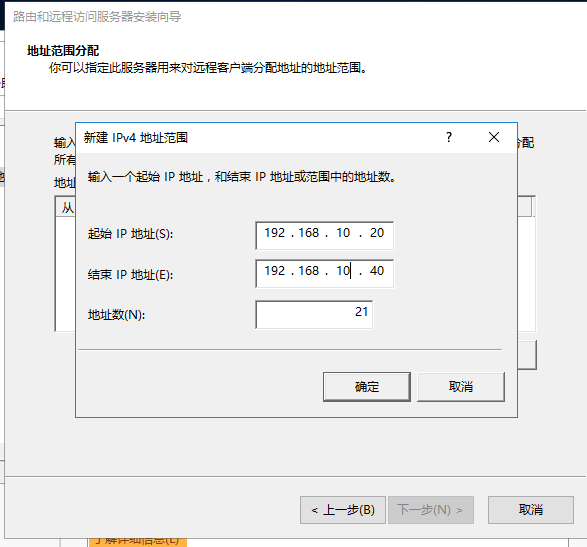

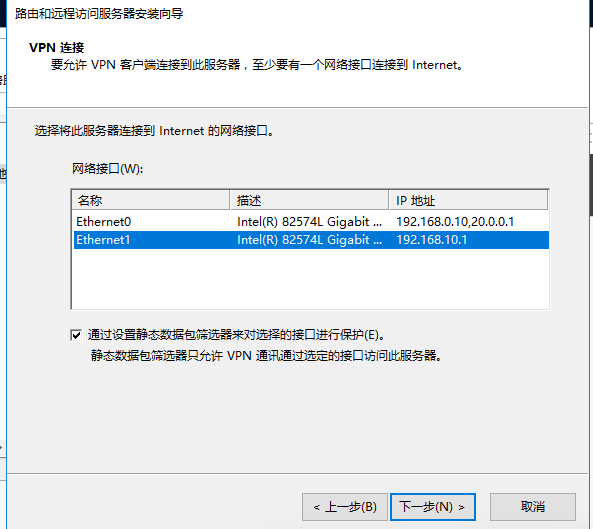

重新配置路由和远程访问，远程访问->vpn->选择192.168.10.1的网卡->来自一个指定的地址范围->否

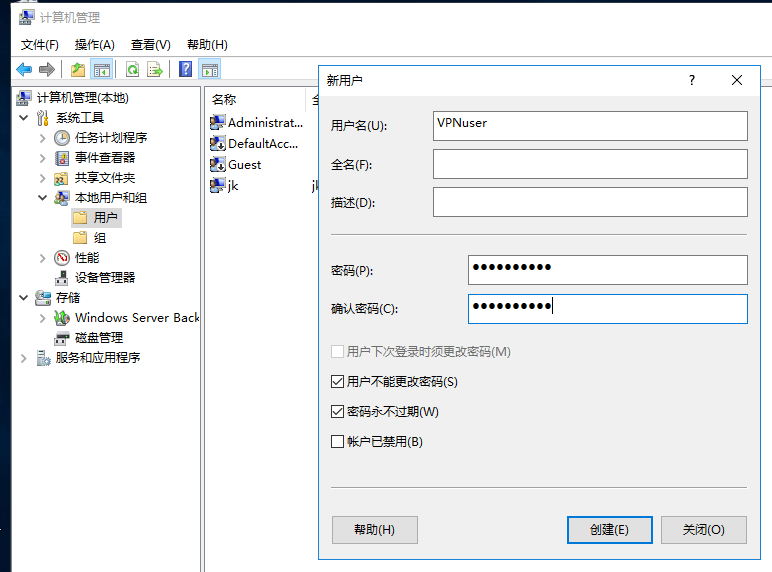

工具->计算机管理->新建用户VPNuser

在VPNuser的属性里设置拨入的网络访问权限为允许访问

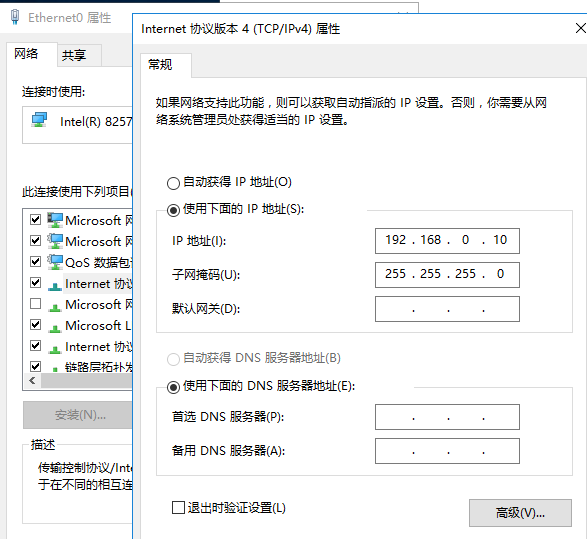

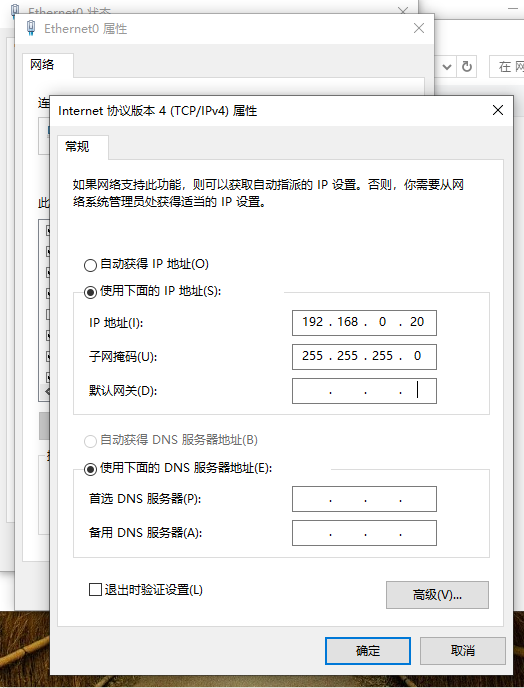

然后配置A的IP

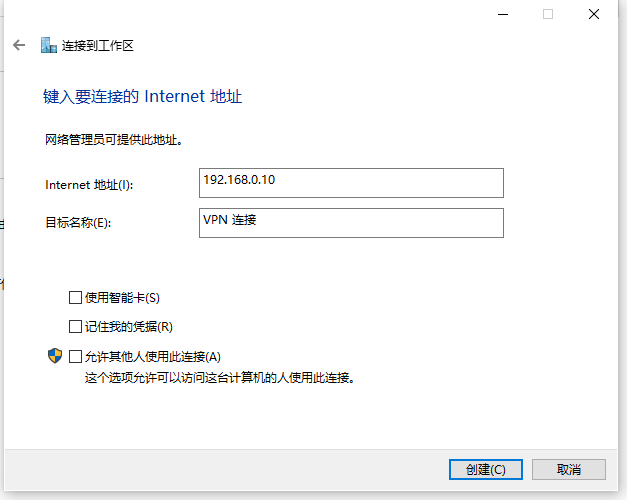

在网络共享中心点击设置新的连接或网络->连接到工作区->否，创建新连接->使用我的internet连接->我将稍后设置internet连接->192.168.0.10，取消记住凭证。

连接网络VPN连接，输入账号密码。

Ipconfig查看一下

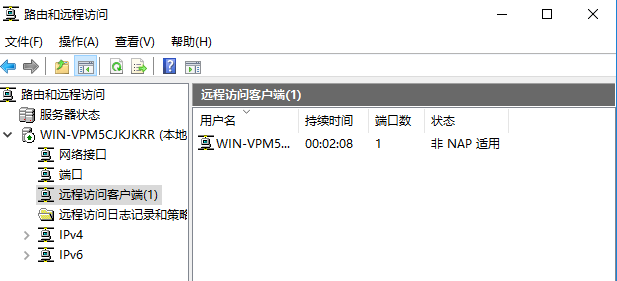

服务器端可看到客户端的连接。
