红外寻迹原理以及GPIO的输入检测

一、红外寻迹原理

    采用YL-70 红外寻迹壁障模块,红外发射管(透明)发出红外光,如果红外光照在浅色平面,则红外光被反射,并且被红外接收管(黑色)接收,同时对应的输出接口输出低电平(0),红外主板上对应的LED灯也会点亮如果红外光照在深色平面,则红外光被吸收不会被反射,此时对应的输出接口输出高电平(1),对应的LED灯熄灭红外主板链接红外发射和接收管的位置处,有一个点位旋钮可以用来调节红外管的检测距离,顺时针增加检测距离,逆时针降低检测距离

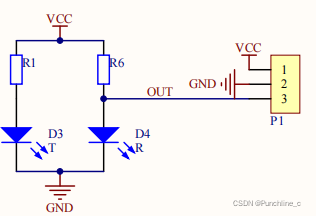

小板原理图
在这里插入图片描述
主控板原理图
在这里插入图片描述
主板实物图
在这里插入图片描述

二、STM32 GPIO的输入检测

GPIO_ReadInputDataBit用来获取输入模式下的 GPIO引脚的电平状态

uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef*GPIOx ,  uint16_t GPIO_Pin )
       @GPIOx:指定要获取输入状态的引脚的GPIO分组
           GPIOA  ...  GPIOI
       @GPIO_Pin:指定要获取输入状态的引脚编号
           GPIO_Pin_0  ...  GPIO_Pin_15
       返回值:  获取到高电平,则返回 1
                获取到低电平,则返回 0

注意:链接红外的GPIO引脚是需要获取红外检测信号所以,该引脚应该配置为 输入模式,并且不需要上下拉电阻

工作任务

获取红外检测信号,完成小车红外寻迹

/*红外模式的 IN1链接在 PC11上,IN4链接在PB6上*/
#define IN1  GPIO_Pin_11
#define IN2  GPIO_Pin_6

/*初始化输入检测GPIO*/
void Input_init(void)
{
    /*定义GPIO初始化结构体*/
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitTypeDef GPIO_InitStruct1;

	/*1.使能GPIOC组GPIOB组时钟*/
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);

	/*2.配置GPIO输入模式*/
	GPIO_InitStruct.GPIO_Pin   =   IN1 ;
	GPIO_InitStruct.GPIO_Mode  =   GPIO_Mode_IN;
	GPIO_InitStruct.GPIO_OType =   GPIO_OType_PP;
	GPIO_InitStruct.GPIO_Speed =   GPIO_Speed_100MHz;
	GPIO_InitStruct.GPIO_PuPd  =   GPIO_PuPd_NOPULL;
	GPIO_Init(GPIOC, &GPIO_InitStruct);

	GPIO_InitStruct1.GPIO_Pin   =   IN2 ;
	GPIO_InitStruct1.GPIO_Mode  =   GPIO_Mode_IN;
	GPIO_InitStruct1.GPIO_OType =   GPIO_OType_PP;
	GPIO_InitStruct1.GPIO_Speed =   GPIO_Speed_100MHz;
	GPIO_InitStruct1.GPIO_PuPd  =   GPIO_PuPd_NOPULL;
	GPIO_Init(GPIOB, &GPIO_InitStruct1);
	/*3.默认复位*/
	GPIO_ResetBits(GPIOC, IN1);
	GPIO_ResetBits(GPIOB, IN2);

}

int main(void)
{
  /*定义时钟*/
  SysTick_Config(SystemCoreClock/1000);

  /*初始化GPIO*/
  control_init();
  Input_init();

  /*进入寻迹模式*/
  while (1)
  {
	if(GPIO_ReadInputDataBit(GPIOC,IN1)==0&&GPIO_ReadInputDataBit(GPIOB,IN2)==0)
    {
      car_go();
	}
	else if(GPIO_ReadInputDataBit(GPIOC,IN1)==1&&GPIO_ReadInputDataBit(GPIOB,IN2)==0)
	{
	  car_turn_left();

	}
	else if(GPIO_ReadInputDataBit(GPIOC,IN1)==0&&GPIO_ReadInputDataBit(GPIOB,IN2)==1)
	{
  	  car_turn_right();
	}
	else
	{
	  car_stop();
	}
}
