STP总结

STP协议（生成树协议）

该协议用于局域网中消除环路的协议，标准是IEEE 802.1D。
生成树在二层交换网络中，使冗余端口处于阻塞状态，这样计算机在通信中只有一条最佳路径生效；当这个链路出现故障时，将处于“阻塞状态”的端口重新打开，从而实现线路备份。

交换机间使用BPDU—桥协议数据单元，来进行数据的收发，选举根网桥，之后所有非根网桥不再发送BPDU，仅接收转发；周期保活，根网桥每2s发送以此BPDU。

在本地交换机链路故障后，STP重新收敛，TCN用于快速刷新所有交换机的mac表

选举
根网桥 ----- 一颗树只有一台根网桥，由BPDU中的桥ID来决定，即先比较优先级再比较mac地址（小优）

根端口 ----- 非根网桥上只有一个根端口，离根网桥最近的接口。
比较：从根网桥发出后，通过该接口进入时最小的cost值，若相同比对端的BID，再而PID（端口ID，小优）

指定端口 ----- 一条存在STP的物理链路上只有一个，用于转发流量
比较：出向cost值，若相同比对端的BID，再而PID

非指定端口 ------ 以上所有角色选举完成后，剩余的角色成为非指定，该接口逻辑阻塞（可接收不转发）

示例

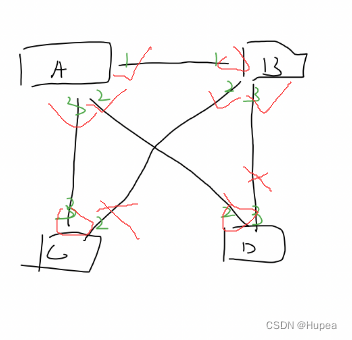

此图打⭕的为根端口，打勾✔的为指定端口，打×的为阻塞端口。根网桥的指定端口对端是根端口，以根网桥为开始按照顺序分析各个角色。另外不同带宽存在不同cost10M = 100 100M=19 1000M=4
生成协议中，至少应该将根网桥干涉到汇聚层处.

收敛时间
初次收敛—30s = 15s侦听+15s学习
存在直连检测：本地有阻塞端口，15s侦听（选举）

• 15s学习
  不存在直连检测：本地无阻塞端口，断开的交换机发次优BPDU给邻居，20s hold time + 15s侦听（选举）+ 15s学习

为解决802.1D收敛慢、链路利用率低的缺点，思科相继推出了PVST、PVST PLUS、RSTP，最后与公有协议结合变为802.1w (一个交换网络棵树)，即快速生成树。
华为使用MSTP（一组一颗树），继承了快速生成树的基础。
注：整个交换网络中所有设备的分组信息必须完全一致，要先创建vlan再将vlan划于组中。可手动定义根与备份根（修改优先级）
