STM32F103基于固件库创建工程模板

基于固件库搭建工程模板步骤

工程模板 提取码：8866

1.下载官方固件库及芯片包

        直接上百度网盘

        3.5固件库           提取码：8866

        F10x芯片包        提取码：8866



2.创建工程目录

新建文件夹，在新建文件夹根目录下创建 "CMSIS" "Driver" "HARDWARE" "Lis" "Obj" "startup" "system" "user" 文件夹。

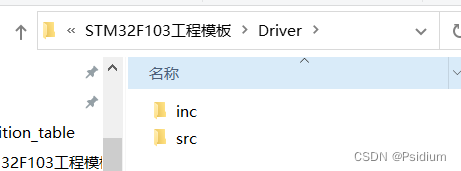

        Driver文件夹里还需要创建如下两个文件夹



 注意：工程名可以为中文，但是其上级目录（包括上上级、上上上级等）不能有中文，否则会出现编译错误！

3.移植固件库代码

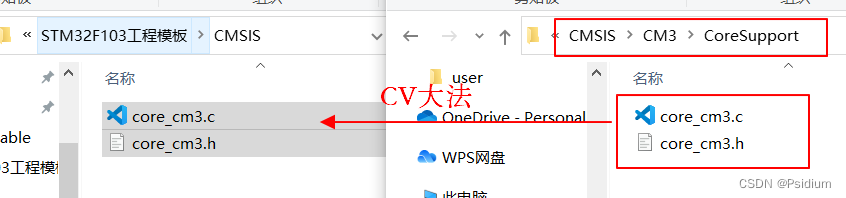

       CMSIS 文件移植

打开路径 ..\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\CoreSupport

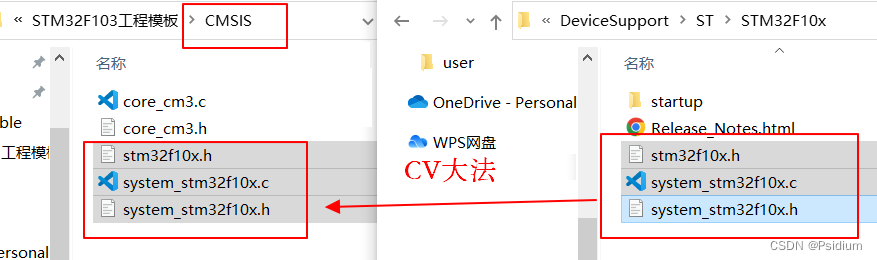

打开路经

..\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x

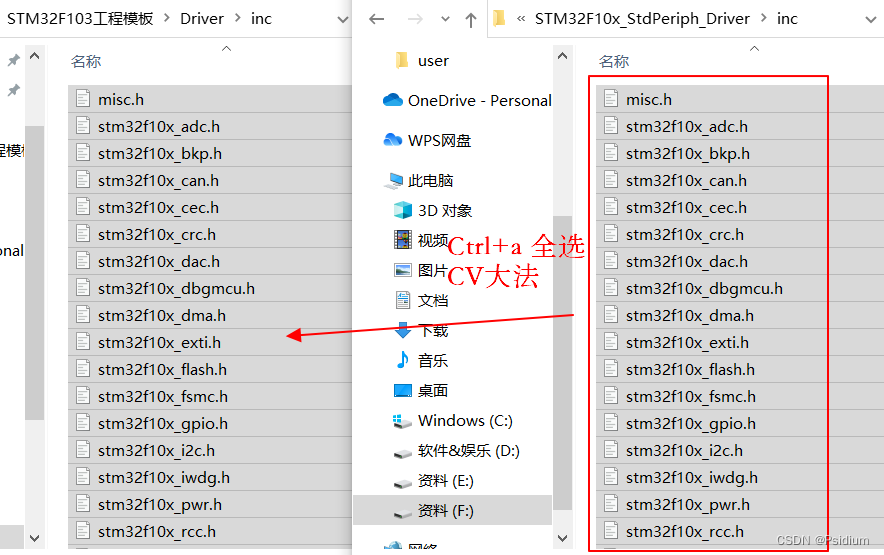

        Driver 文件 inc移植

打开路径 ..\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\inc

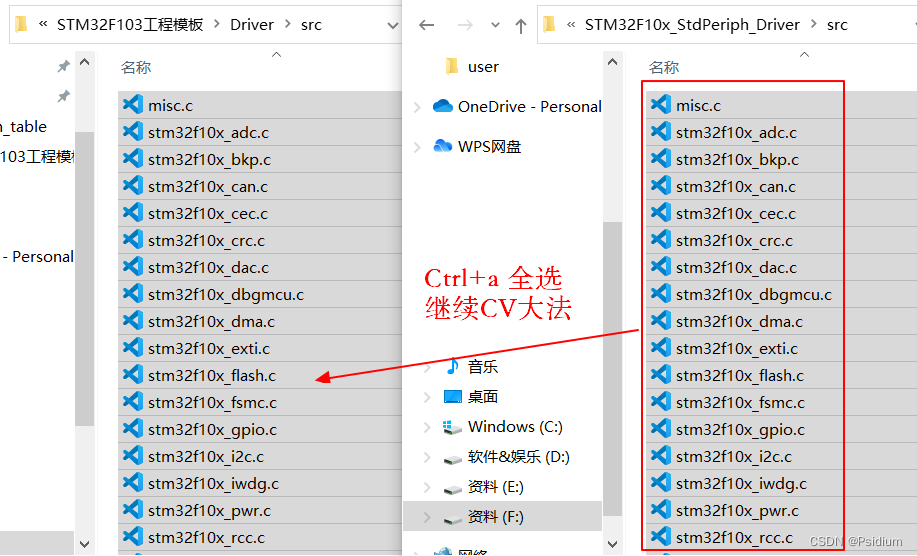

        Driver 文件 src移植

打开路径 ..\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\STM32F10x_StdPeriph_Driver\src

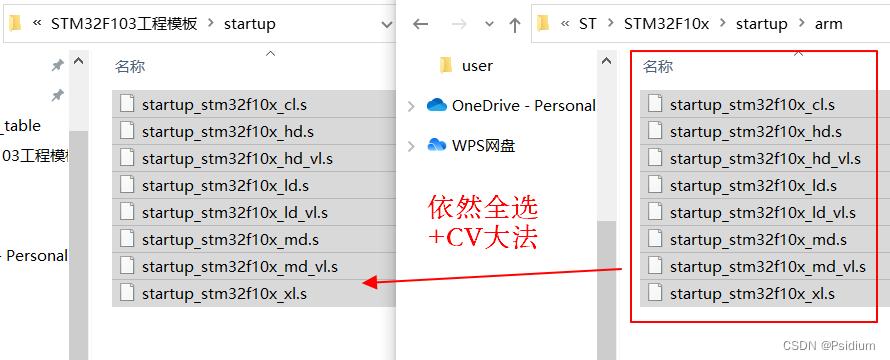

         Startup 文件移植

打开路径

..\STM32F10x_StdPeriph_Lib_V3.5.0\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x\startup\arm



        User 文件移植

 打开路径 ..\STM32F10x_StdPeriph_Lib_V3.5.0\Project\STM32F10x_StdPeriph_Template



HARDWARE  文件夹用于存放用户个人代码

System        文件夹用于存放 类似 UART Delay 等代码

Lis  与  OBJ  用于存放 编译中间产物



4.创建工程

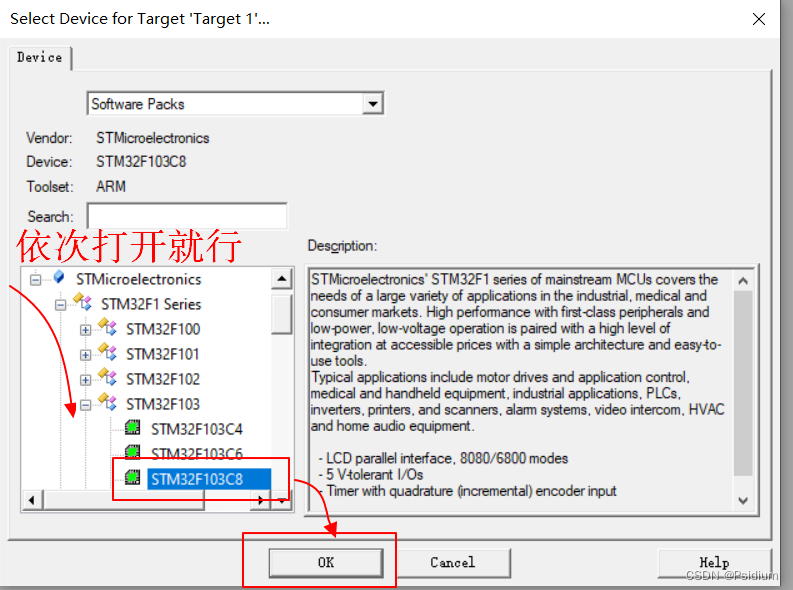

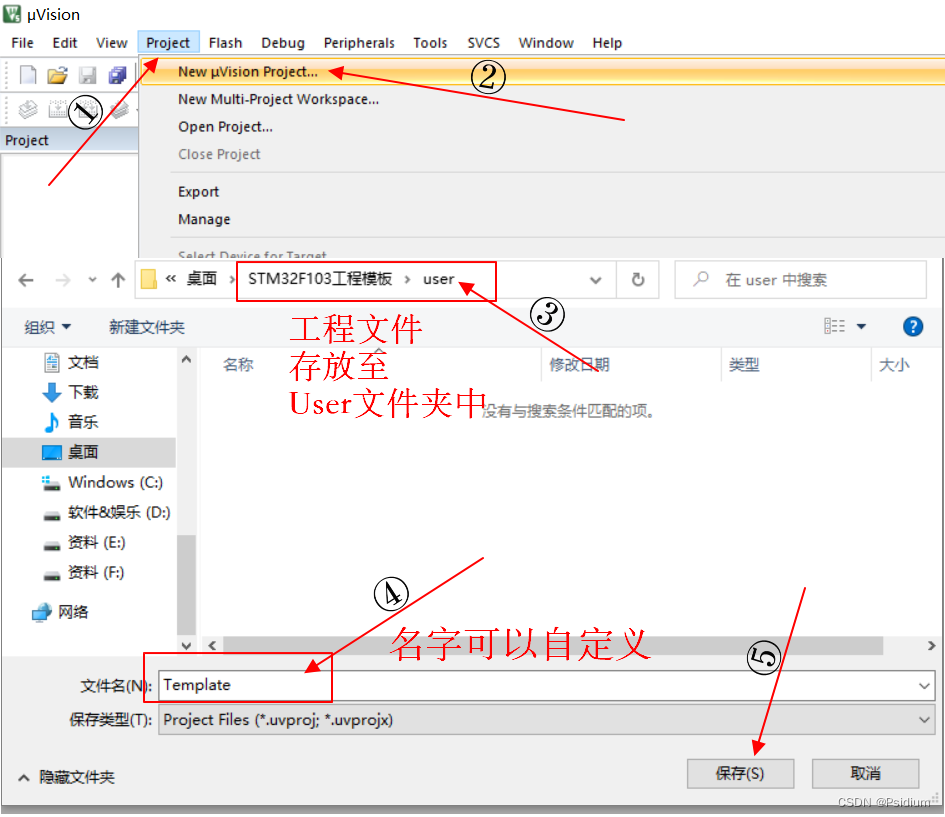

打开KEil 5 创建F103工程

点击OK后，弹出 Manage Run-Time Environment 对话框，直接cancel即可。

创建完成后出现4个文件

 Template.uvprojx 是工程文件，非常关键，不能删除。

 Listings 和 Objects文件夹是 MDK 自动生成的文件夹，用于存放编译过程产生的中间文件。这里，我们把两个文件夹删除，我们在刚才创建文件夹的时候已经创建了Lis以及Obj，用来存放编译中间文件。

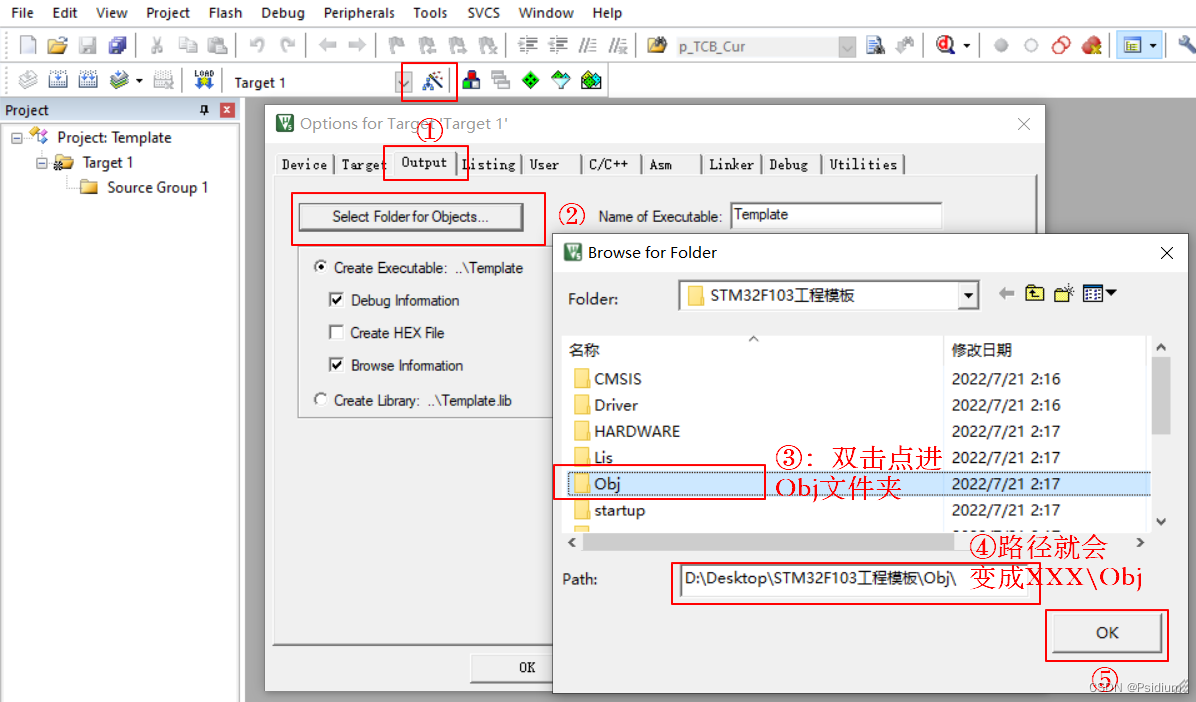

修改OBJ输出目录

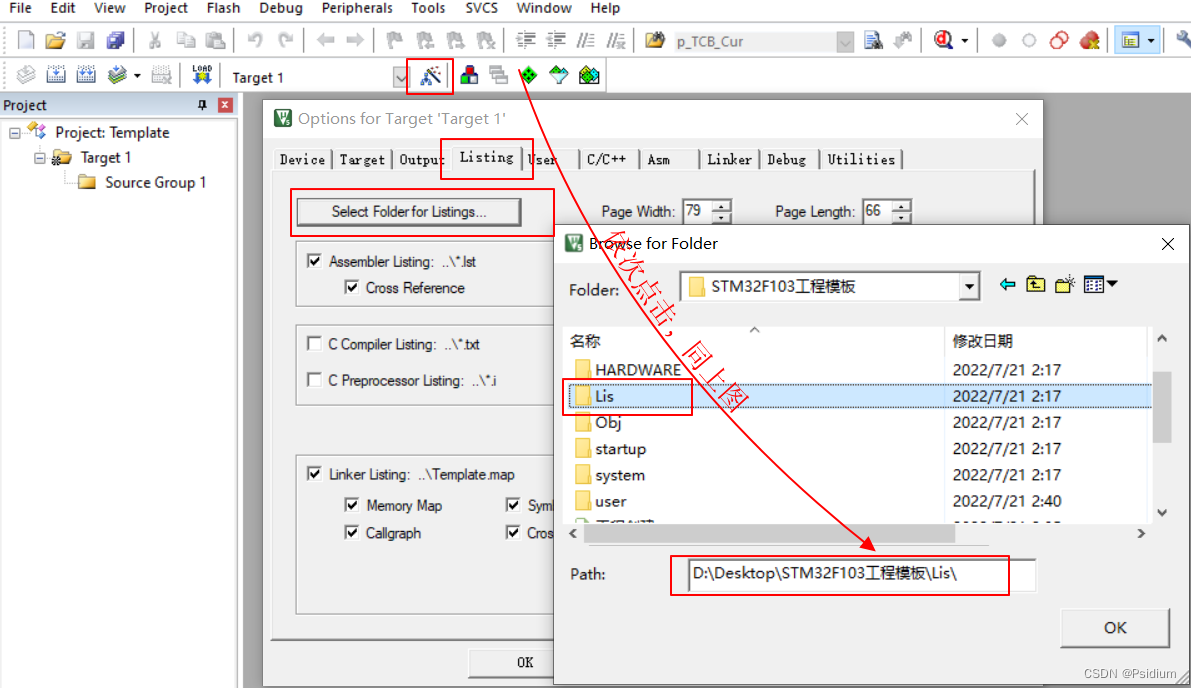

 修改Lis输出目录



 5.工程配置

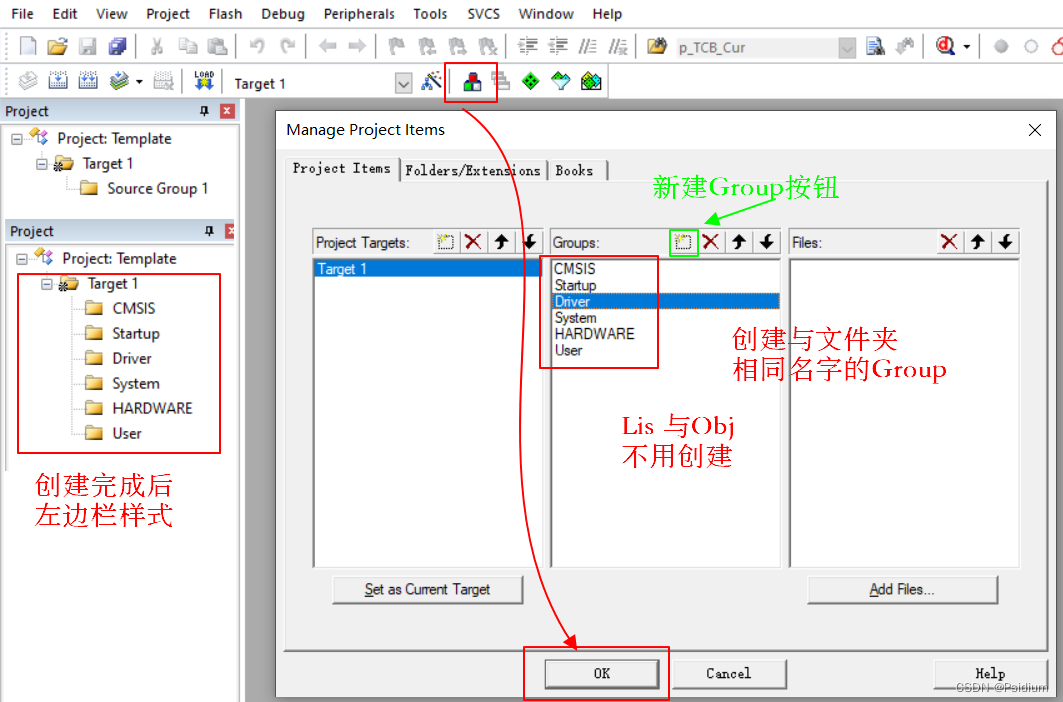

        创建目录组

点击小魔方





         给工程添加必须文件

继续点击小魔方

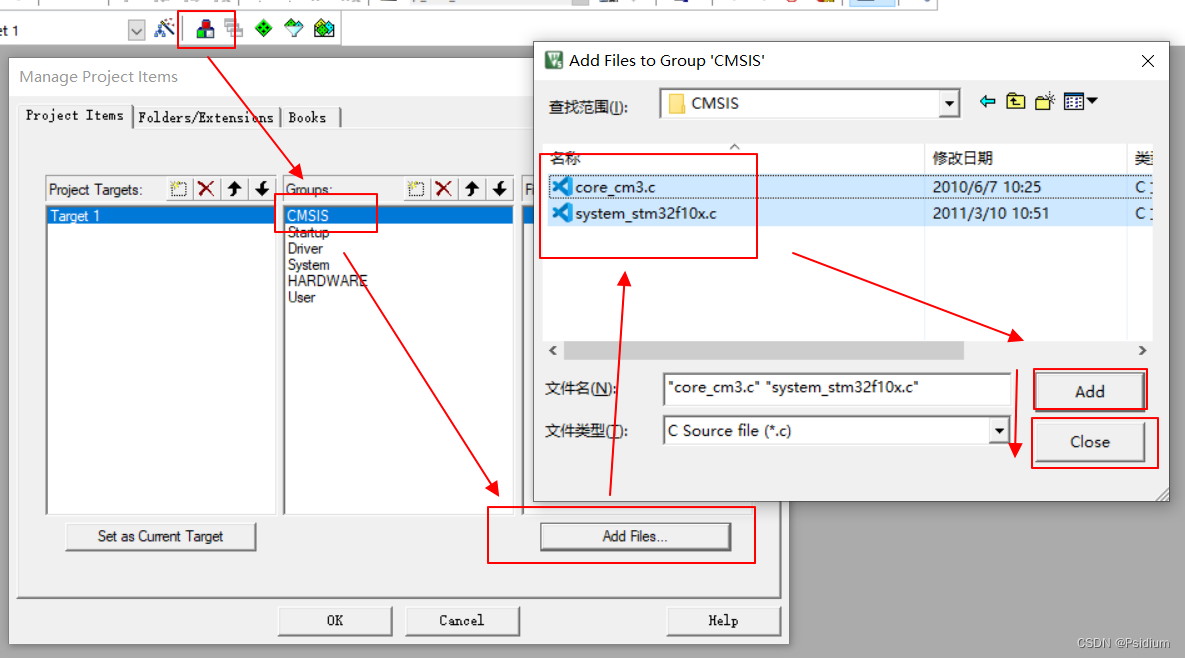

        CMSIS 组添加

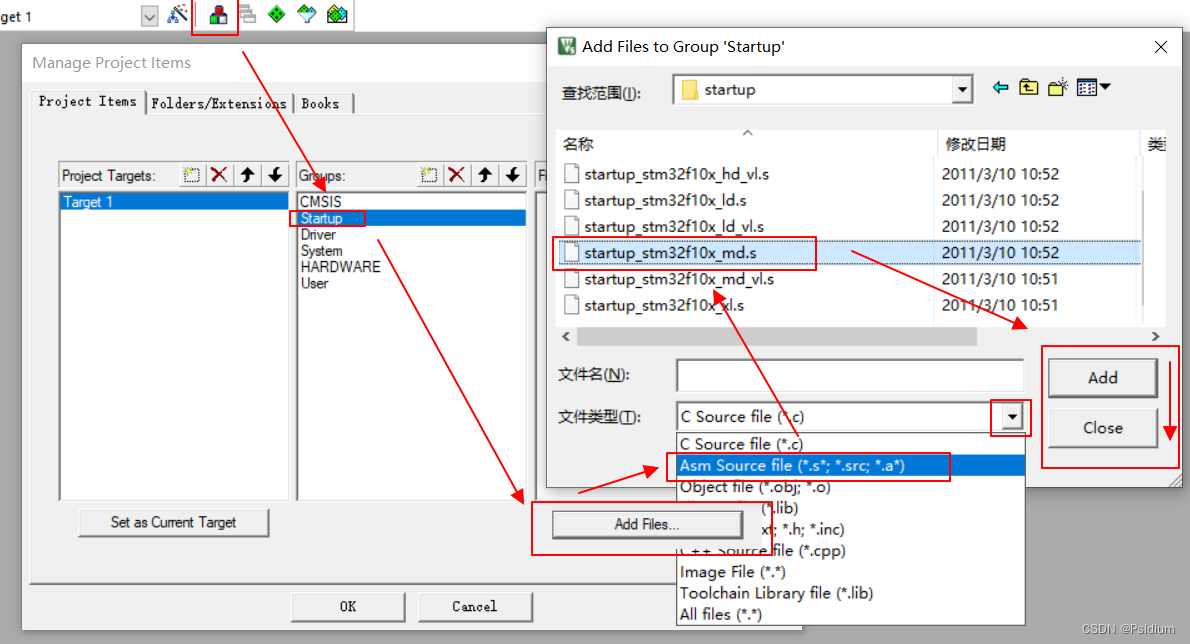

        startup 组添加

此处选择  startup_stm32f10x_md.s 作为启动文件的原因是 创建工程时选择的芯片是 F103C8，该芯片是属于中容量储存，后缀 ld 为小容量，hd为大容量。

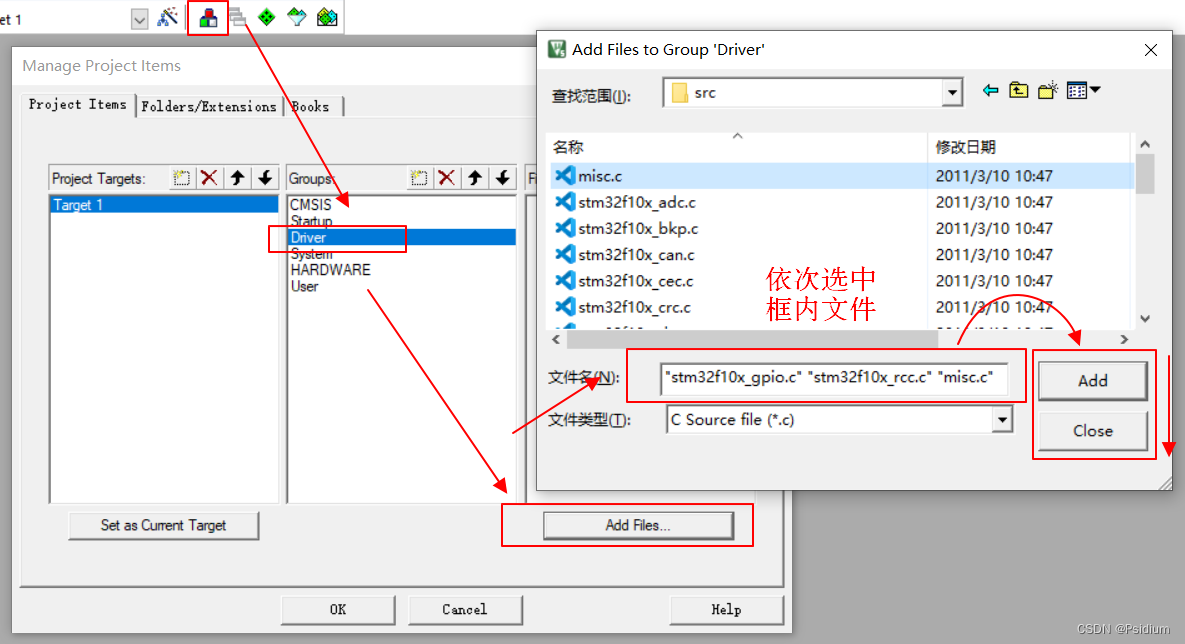

        Driver 组添加

依次添加 "stm32f10x_gpio.c" "stm32f10x_rcc.c" "misc.c"

 PS：Driver 组 所添加的 "msic.c"与"stm32f10x_rcc.c"是硬件系统初始化所必须的，"stm32f10x_gpio.c" 是在后续测试工程点灯所需要的外设，也就是说当你需要用到什么外设，就在Driver组里面添加对应的外设 "stm32f10x_xxxx.c"--"xxxx"为对应外设名字。当然也可以全部添加进来，但这导致的后果就编译的速度会变得更慢。

        User 组添加

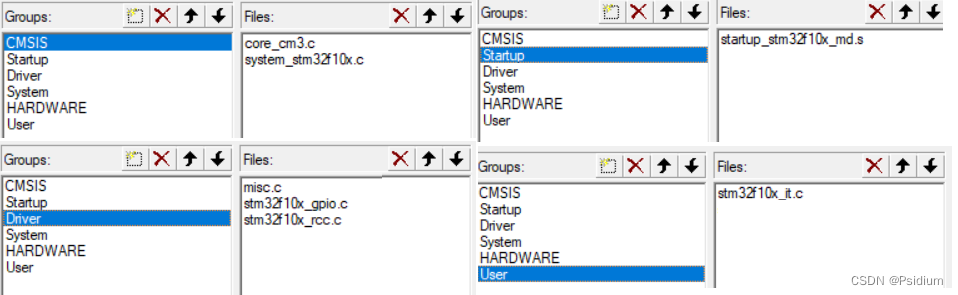

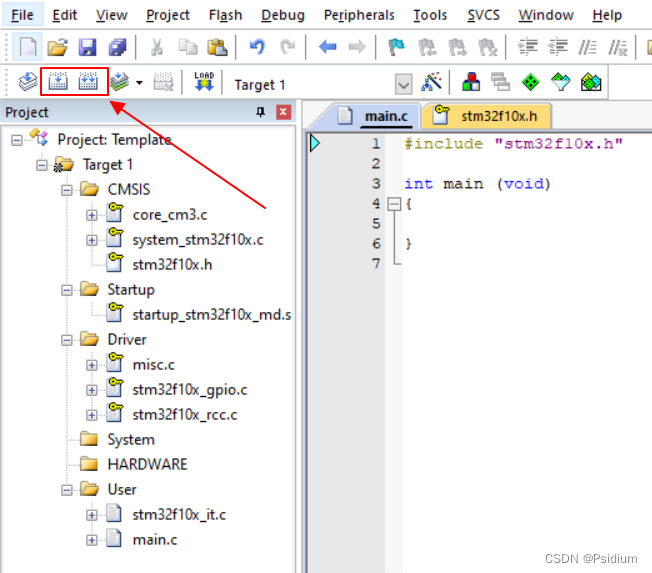

 全部添加完成后如图所示



完称上诉所有步骤后，点击  OK 按钮

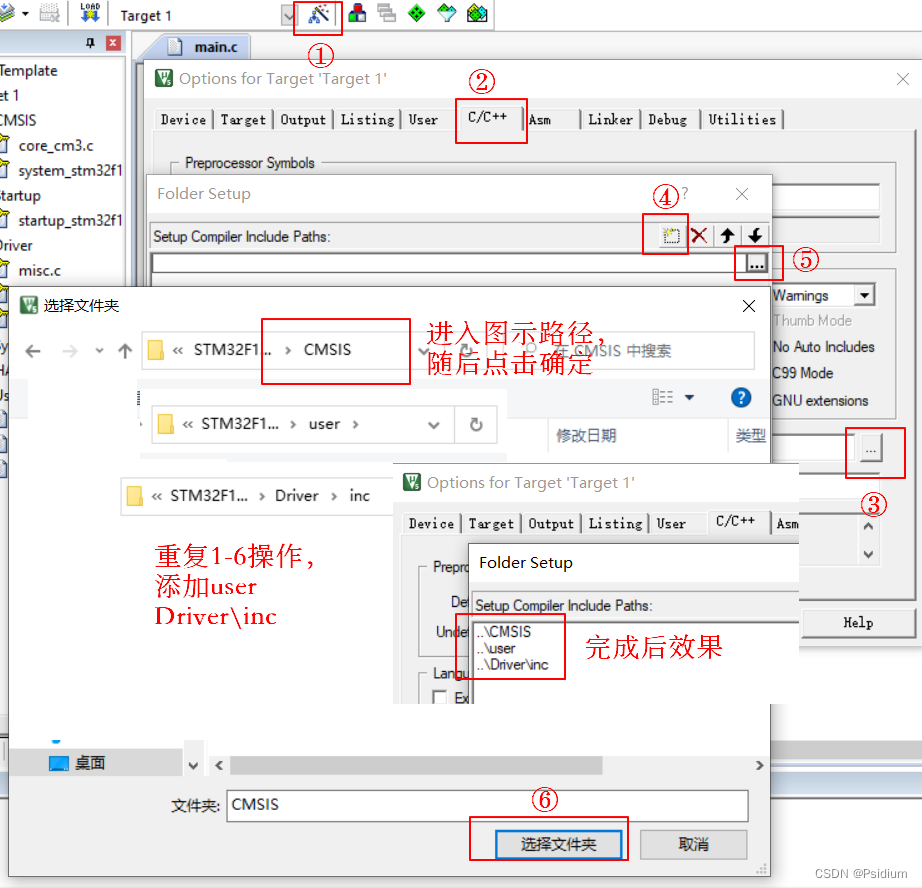

        头文件路径添加

全部添加玩后点击 "OK" 按钮

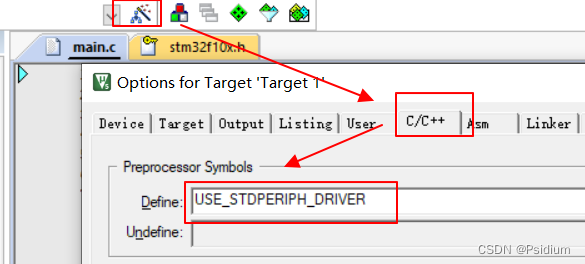

        宏定义设置

在图示位置添加  "USE_STDPERIPH_DRIVER" 随后点击OK





        创建配置Main.c

将main.c 保存在 工程模板的User 文件夹里面





创建完成后需要在小魔方 user 组里面添加 main.c 文件

在main.c 中添加代码

#include "stm32f10x.h"

int main (void)
{

}

在完成上诉所有步骤后，按下键盘的F7按键或点击图示位置按钮

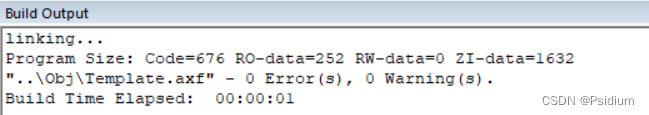

 编译通过左下角信息

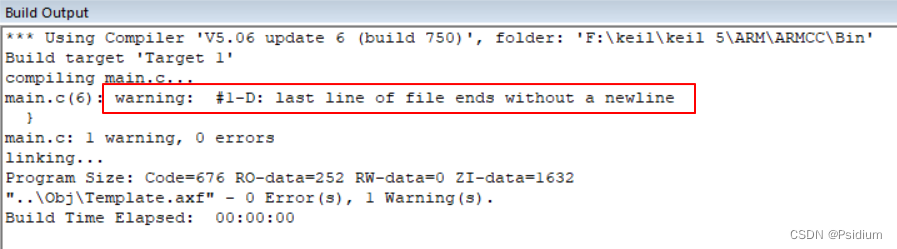

如若出现图示警告，只需要在代码段的最后一行回车一行即可
