MDK创建stm32f103标准固件库工程

本文详细指导如何在MDK中为STM32F10x开发板设置工程,包括创建工程文件结构、添加固件库、配置启动文件和头文件路径,以及解决容量差异问题。关键步骤包括添加CMSIS、STM32F10x驱动和用户代码,确保正确编译并调试。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

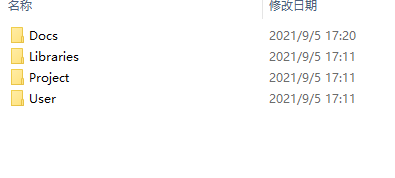

1. 创建工程文件夹,如下图。

工程目录结构

  • Docs:说明文件
  • Libraries:所需要的固件库包存放处
  • Project:MKD工程文件存放处
  • User:用户的代码存放处
2. 打开MDK,根据自己的开发板型号创建工程,在Project文件夹下。

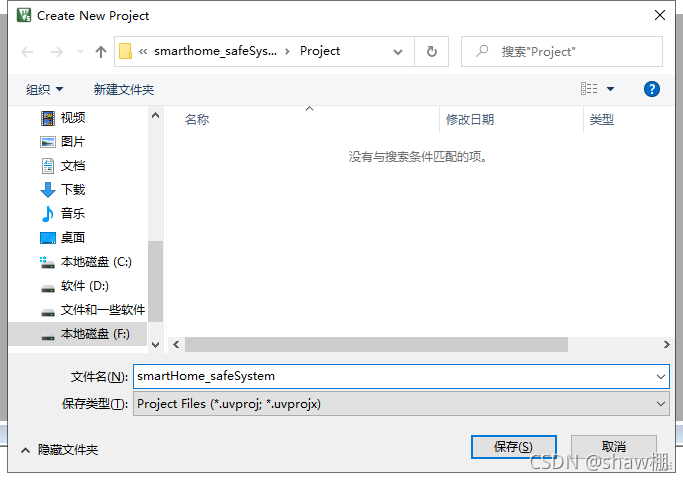

  • Project——>new uvision project
    在这里插入图片描述

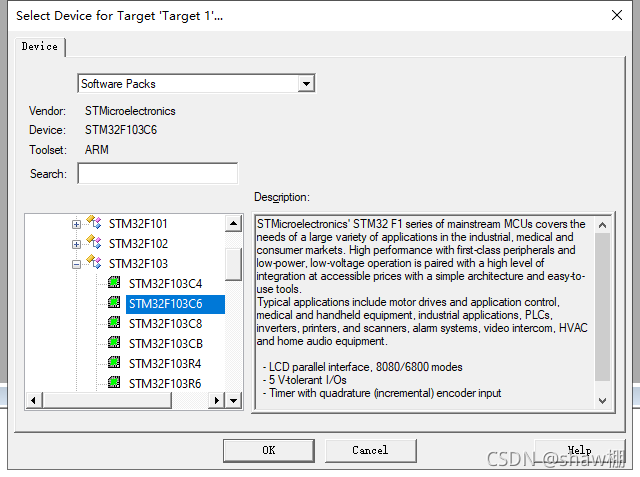

  • 选择自己板子的型号,按下ok。
    在这里插入图片描述
3. 右击target1,选择add group,右键双击改名(双击要有间隔)

在这里插入图片描述

4. 向之前创建的文件夹目录中添加固件库的相关文件

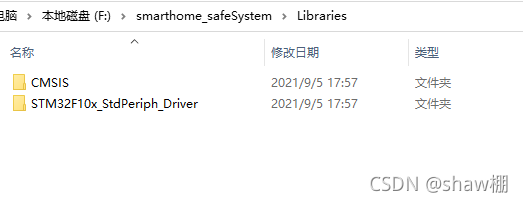

  • 将固件库下的libraries文件夹下的文件拷贝到自己创建的工程目录下libraries。
    在这里插入图片描述

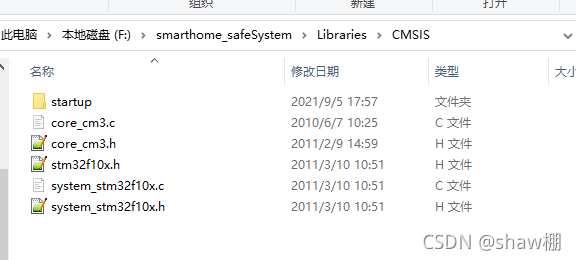

  • CMSIS文件夹下有多余的文件,需要删除,再将下列文件提取出来,放在CMSIS文件夹下,因为这些文件的目录太深了。
    在这里插入图片描述
  • 在User文件夹下创建mian.c文件。
    在这里插入图片描述

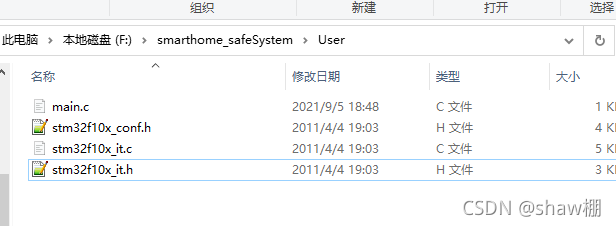

  • 在固件库文件夹下的模板STM32F10x_StdPeriph_Template 文件夹下的如下文件拷贝到自己工程的User文件下
    在这里插入图片描述
5. 向MDK中添加文件
  • 向MDK中的STARTUP文件夹下添加符合自己板子的启动文件(根据板子的储存大小)。

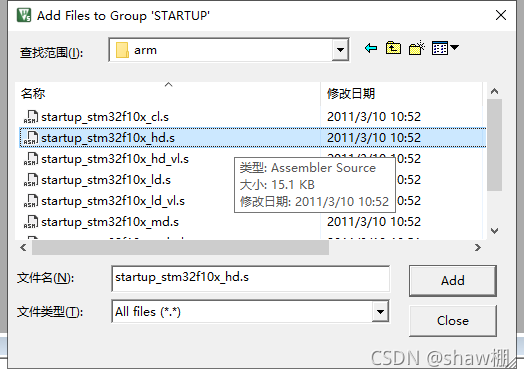

  • 右击STARTUP,点击add Existing file to Group… 找到启动文件,就在CMSIS/arm文件夹下,点击Add。
    在这里插入图片描述
  • 右击CMSIS,添加Libraries/CMSIS文件夹下的如下文件:
    在这里插入图片描述
  • 右击LIB,添加Libraries/STM32F10x_StdPeriph_Driver/src文件夹下的所有文件。
  • 右击User,添加User文件夹下的如下文件:
    在这里插入图片描述

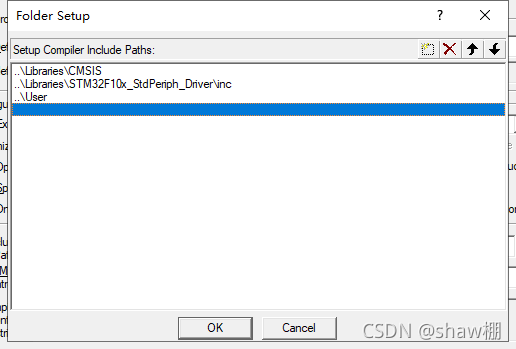

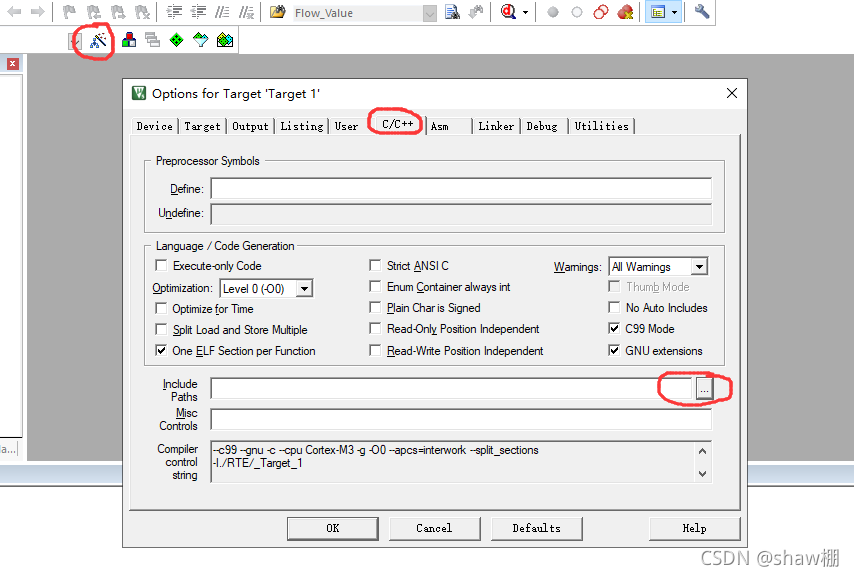

  • 向MDK中添加头文件路径(MDK不能自动的找到头文件)
    在这里插入图片描述
  • 头文件目录如下:
    在这里插入图片描述

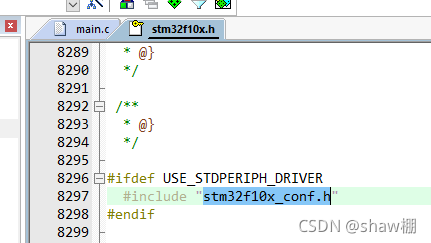

  • stm32f10x_conf.h头文件include进来。
    由于:
    在这里插入图片描述

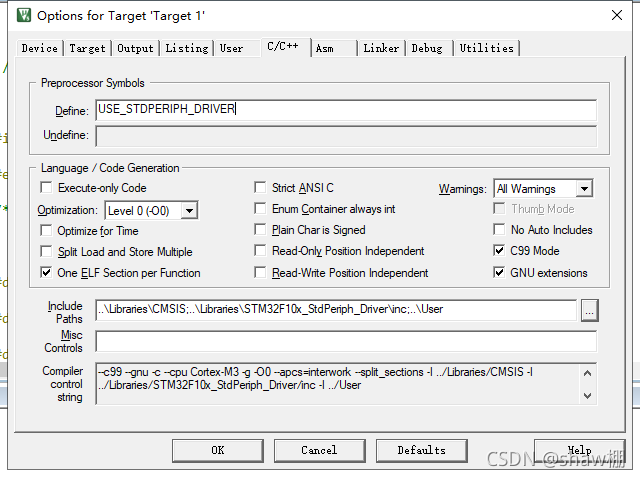

    所以在c/c++中增加宏定义:USE_STDPERIPH_DRIVER:
    在这里插入图片描述

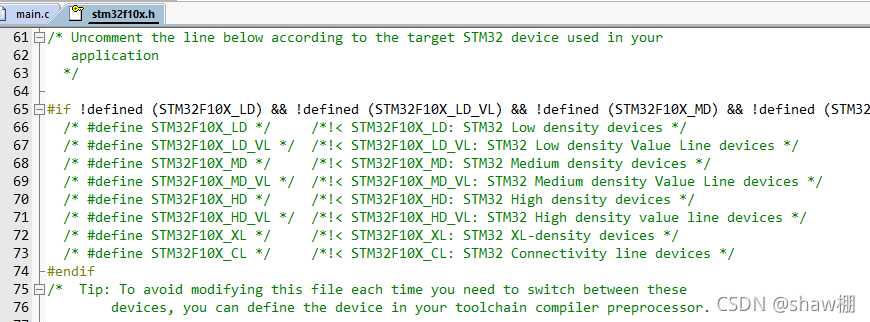

  • 由于每个板子容量不同,导致固件库的函数需要区别不同容量的板子,根据Tip:
    在这里插入图片描述
    我们定义自己板子容量大小的的宏(中间以逗号隔开)。
    在这里插入图片描述
  • 点击运行,如果报错,去掉STMF10X_HD的宏。
