VTK 的可视化方法：流线、流管、流面、流带

VTK 的可视化方法：流线、流管、流面、流带

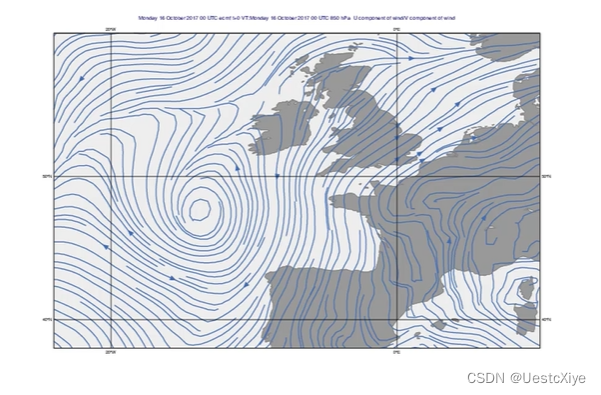

2维流线示例：

在这里插入图片描述

本文章主要讲解3维的流线、流管、流面、流带的构造方法。

三种相似的可视化方法

  1. 流线（Streamlines）：每个点速度切线方向连成的线。
  2. 迹线（Pathlines）：粒子实际的轨迹线。
  3. 脉线（Streaklines）：连续时刻出发的粒子在某一时刻的连线。

流线生成使用的类

  • vtkRungeKutta4：四阶龙格库塔 (Runge-Kutta) 求解微分。
  • vtkStreamTracer：通过整合矢量场生成流线。

实例：单一流线

完整代码：

#include "VTKStreamline.h"

#include <vtkConeSource.h>
#include <vtkMultiBlockPLOT3DReader.h>
#include <vtkDataSet.h>
#include <vtkMultiBlockDataSet.h>
#include <vtkRungeKutta4.h>
#include <vtkStreamTracer.h>
#include <vtkDataArray.h>
#include <vtkPointData.h>
#include <vtkShrinkPolyData.h>
#include <vtkStructuredGridGeometryFilter.h>
#include <vtkStructuredGridOutlineFilter.h>
#include <vtkContourFilter.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderer.h>
#include <vtkRenderWindow.h>

VTKStreamline::VTKStreamline(QWidget* parent)
	: QMainWindow(parent)
{
	ui.setupUi(this);

	_pVTKWidget = new QVTKOpenGLNativeWidget();
	this->setCentralWidget(_pVTKWidget);
	// this->showMaximized();

	// 1. generate data
	// vtkSmartPointer<vtkConeSource> cone = vtkSmartPointer<vtkConeSource>::New();
	// or, read data
	// vtkMultiBlockPLOT3DReader 是一个读取器对象，用于读取 PLOT3D 格式的文件并在输出时生成结构化网格
	vtkSmartPointer<vtkMultiBlockPLOT3DReader> plot3dReader = vtkSmartPointer<vtkMultiBlockPLOT3DReader>::New();
	plot3dReader->SetXYZFileName("combxyz.bin");
	plot3dReader->SetQFileName("combq.bin");
	plot3dReader->SetScalarFunctionNumber(100);
	plot3dReader->SetVectorFunctionNumber(202);
	qDebug() << plot3dReader->GetOutput()->GetNumberOfBlocks(); // 0
	// 反向更新管线
	plot3dReader->Update();
	qDebug() << plot3dReader->GetOutput()->GetNumberOfBlocks(); // 1
	vtkDataSet* plot3dOutput = (vtkDataSet*)(plot3dReader->GetOutput()->GetBlock(0));
	// 四阶龙格库塔 (Runge-Kutta) 求解微分
	vtkSmartPointer<vtkRungeKutta4> integ = vtkSmartPointer<vtkRungeKutta4>::New();
	// 通过整合矢量场生成流线
	vtkSmartPointer<vtkStreamTracer> streamer = vtkSmartPointer<vtkStreamTracer>::New();
	streamer->SetIntegrator(integ);
	streamer->SetInputData(plot3dOutput);
	streamer->SetStartPosition(15, 5, 32);
	streamer->SetMaximumPropagation(100);
	streamer->SetInitialIntegreationStep(0.1);
	streamer->SetIntegreationDirectionToBackward();

	// 2. filter
	// 产生结构化栅格边界的一个线轮廓
	vtkSmartPointer<vtkStructuredGridOutlineFilter> outline = vtkSmartPointer<vtkStructuredGridOutlineFilter>::New();
	outline->SetInputData(plot3dOutput);

	// 3. mapper
	vtkSmartPointer<vtkPolyDataMapper> outlineMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	vtkSmartPointer<vtkPolyDataMapper> singleMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	singleMapper->SetScalarRange(plot3dOutput->GetPointData()->GetScalars()->GetRange());
	// 4. actor
	vtkSmartPointer<vtkActor> outlineActor = vtkSmartPointer<vtkActor>::New();
	vtkSmartPointer<vtkActor> singleActor = vtkSmartPointer<vtkActor>::New();

	// 5. renderer
	vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
	renderer->SetBackground(0.3, 0.6, 0.3); // Background Color: Green

	// 6. connect
	outlineMapper->SetInputConnection(outline->GetOutputPort());
	singleMapper->SetInputConnection(streamer->GetOutputPort());
	outlineActor->SetMapper(outlineMapper);
	singleActor->SetMapper(singleMapper);
	renderer->AddActor(outlineActor);
	renderer->AddActor(singleActor);

	this->_pVTKWidget->renderWindow()->AddRenderer(renderer);
	this->_pVTKWidget->renderWindow()->Render();
}

VTKStreamline::~VTKStreamline()
{}

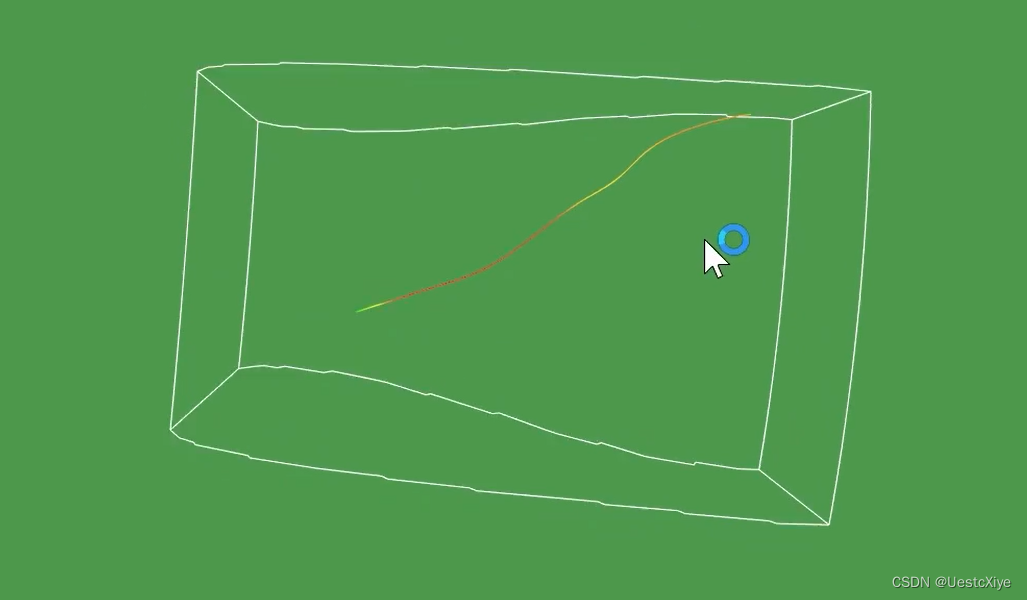

运行效果：

在这里插入图片描述

实例：流管

我们再加上一个过滤器，把流线变成流管：

	vtkSmartPointer<vtkTubeFilter> streamTube = vtkSmartPointer<vtkTubeFilter>::New();
	streamTube->SetInputConnection(streamer->GetOutputPort());
	streamTube->SetRadius(0.06);
	streamTube->SetNumberOfSides(12);

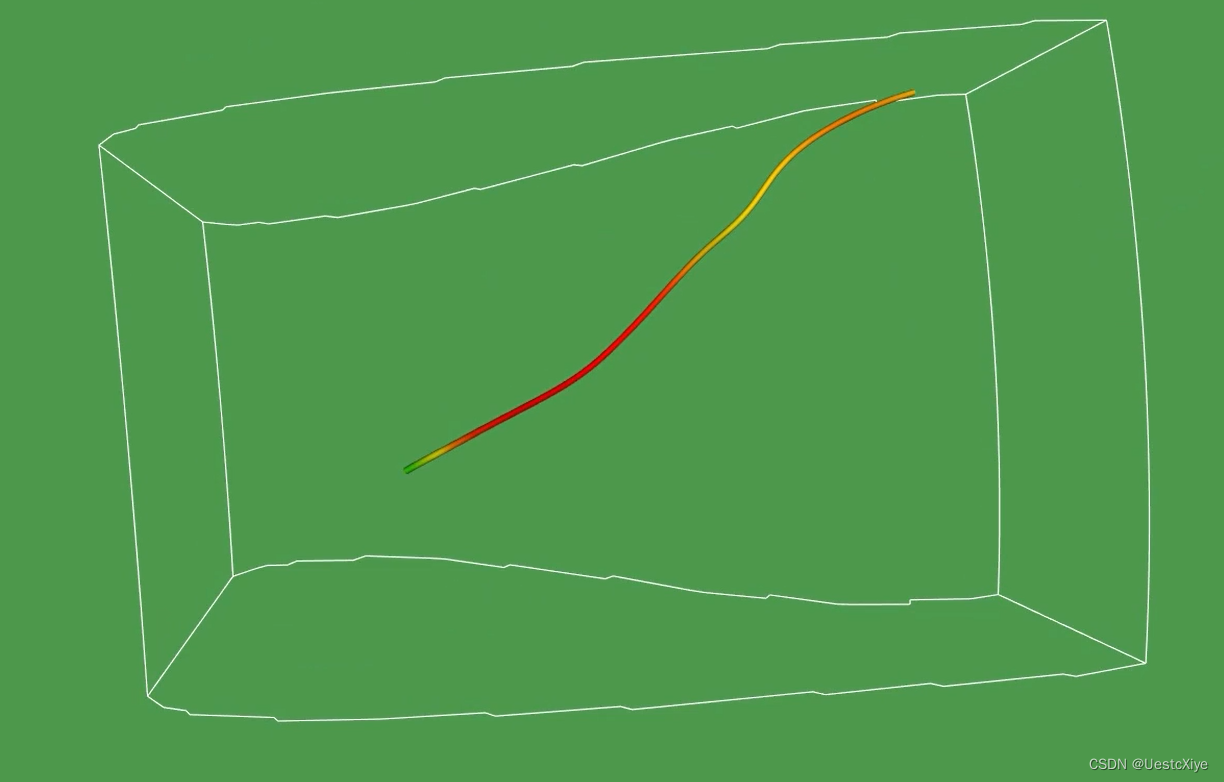

流管实际上是用一个圆柱面包裹住流线，流线依旧存在。这样的显示效果会更好一点：

在这里插入图片描述

实例：多条流线

在之前的代码中，新增：

	vtkSmartPointer<vtkLineSource> seeds = vtkSmartPointer<vtkLineSource>::New();
	// 设置线段的端点
	seeds->SetPoint1(15, -5, 32);
	seeds->SetPoint2(15, 5, 32);
	seeds->SetResolution(21);

	vtkSmartPointer<vtkStreamTracer> streamer2 = vtkSmartPointer<vtkStreamTracer>::New();
	streamer2->SetIntegrator(integ);
	streamer2->SetInputData(plot3dOutput);
	// streamer2->SetStartPosition(15, 5, 32);
	streamer2->SetMaximumPropagation(100);
	streamer2->SetInitialIntegreationStep(0.1);
	streamer2->SetIntegreationDirectionToBackward();
	streamer2->SetSourceConnection(seeds->GetOutputPort());

	vtkSmartPointer<vtkPolyDataMapper> multipleMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	multipleMapper->SetScalarRange(plot3dOutput->GetPointData()->GetScalars()->GetRange());
	vtkSmartPointer<vtkActor> multipleActor = vtkSmartPointer<vtkActor>::New();
	multipleMapper->SetInputConnection(streamer2->GetOutputPort());
	multipleActor->SetMapper(multipleMapper);
	renderer->AddActor(multipleActor);

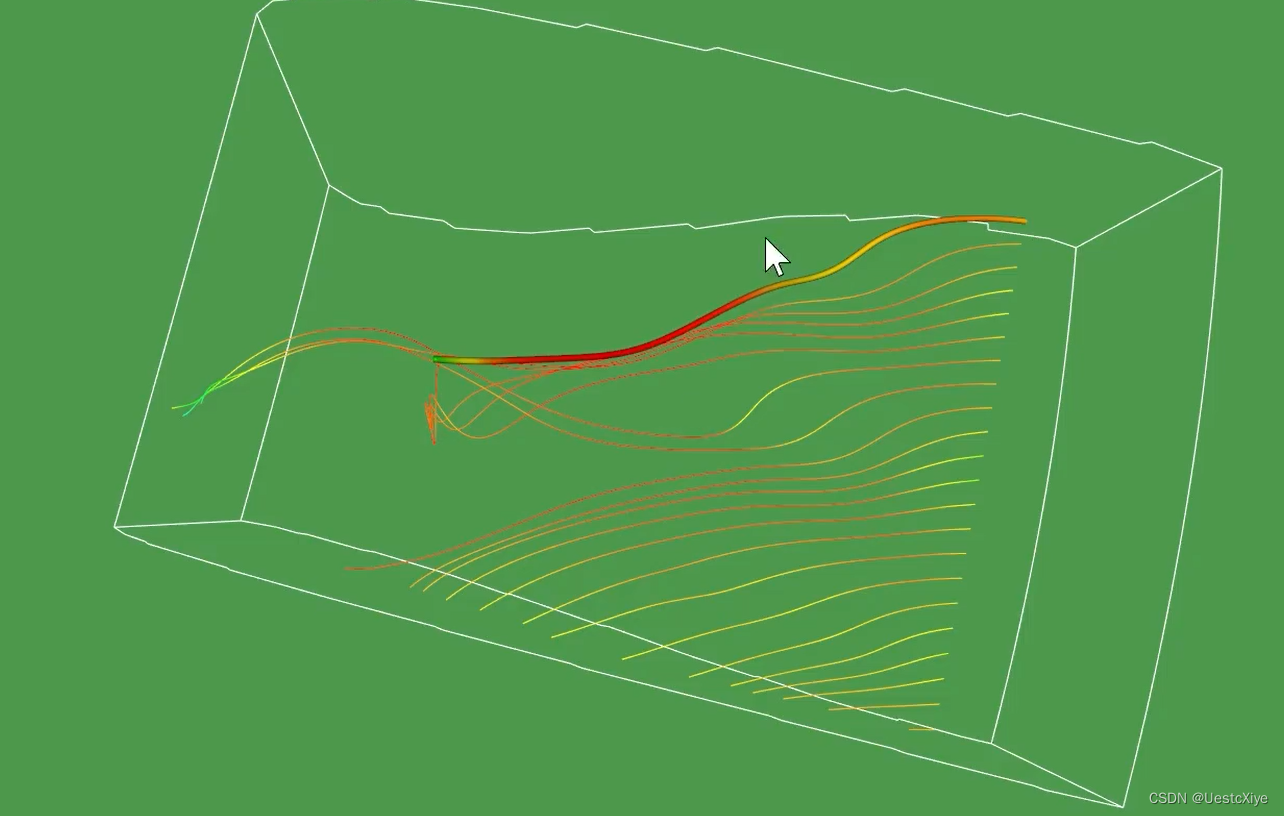

在这里插入图片描述

实例：流面

新增一个过滤器 vtkRuledSurfaceFilter，把多条流线合并成一个流面：

	vtkSmartPointer<vtkRuledSurfaceFilter> scalarSurface = vtkSmartPointer<vtkRuledSurfaceFilter>::New();
	scalarSurface->SetInputConnection(streamer2->GetOutputPort());
	// 设置生成方法
	scalarSurface->SetRuledModeToPointWalk();

	// multipleMapper->SetInputConnection(streamer2->GetOutputPort());
	multipleMapper->SetInputConnection(scalarSurface->GetOutputPort());

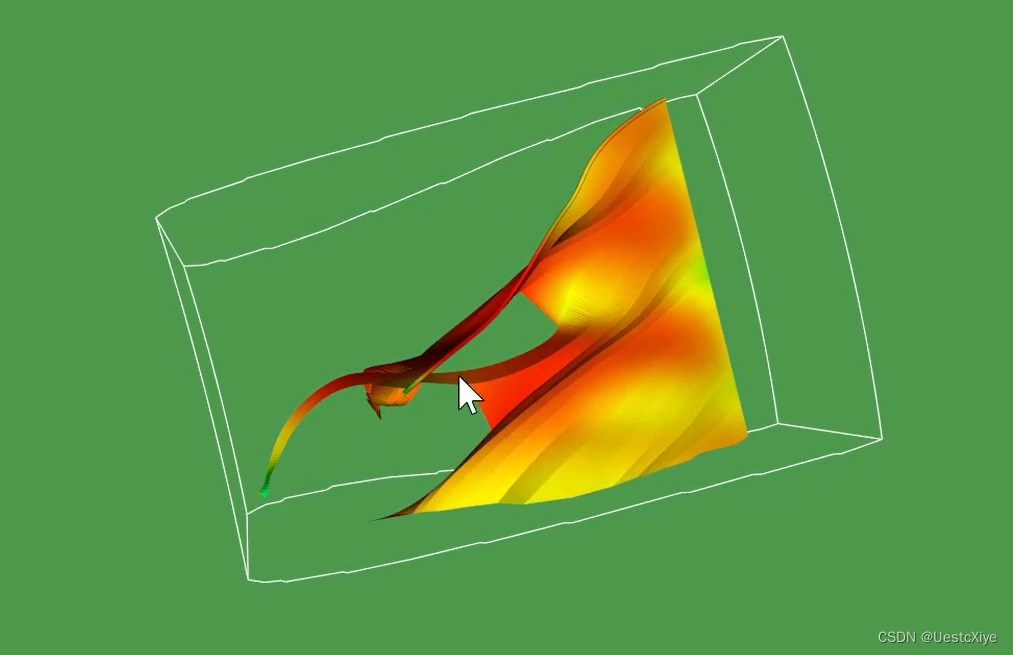

运行结果：

在这里插入图片描述

实例：流带

流带其实是按每条流线拓展而成的一条条带状的面，比起流面，更能便于展示走势。

我们只需要在前面的代码中新增一行代码：

	vtkSmartPointer<vtkRuledSurfaceFilter> scalarSurface = vtkSmartPointer<vtkRuledSurfaceFilter>::New();
	scalarSurface->SetInputConnection(streamer2->GetOutputPort());
	// 设置生成方法
	scalarSurface->SetRuledModeToPointWalk();
	scalarSurface->SetOnRatio(2); // 新增代码

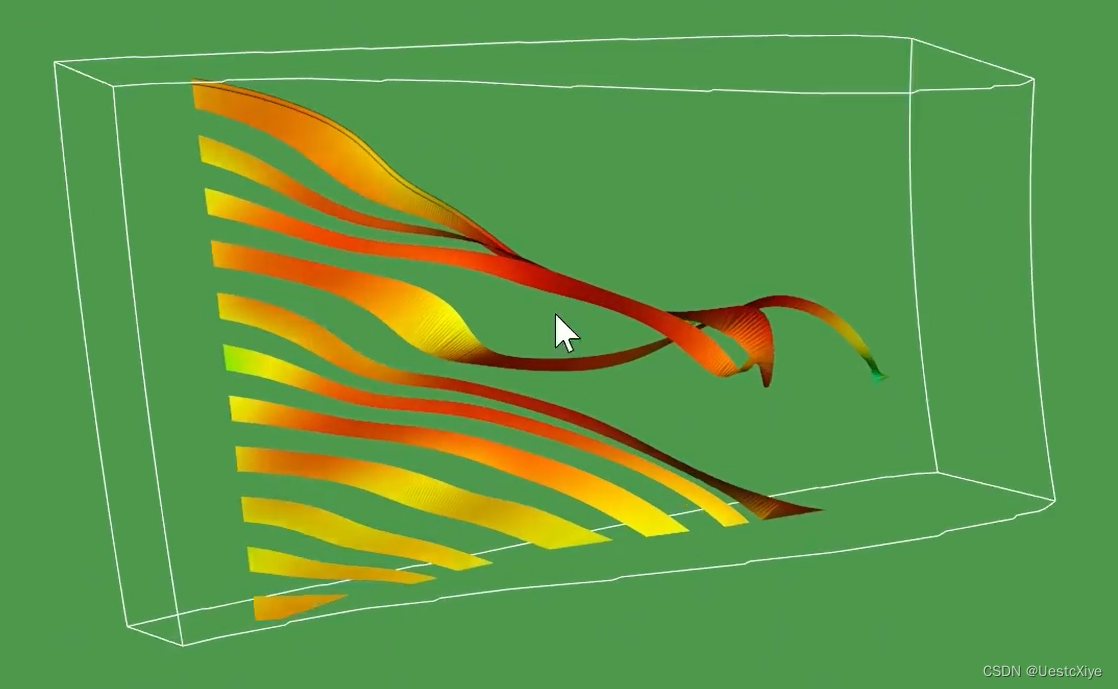

运行结果：

在这里插入图片描述

完整代码

#include "VTKStreamline.h"

#include <vtkConeSource.h>
#include <vtkLineSource.h>
#include <vtkMultiBlockPLOT3DReader.h>
#include <vtkDataSet.h>
#include <vtkMultiBlockDataSet.h>
#include <vtkRungeKutta4.h>
#include <vtkStreamTracer.h>
#include <vtkTubeFilter.h>
#include <vtkDataArray.h>
#include <vtkPointData.h>
#include <vtkShrinkPolyData.h>
#include <vtkStructuredGridGeometryFilter.h>
#include <vtkStructuredGridOutlineFilter.h>
#include <vtkContourFilter.h>
#include <vtkRuledSurfaceFilter.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderer.h>
#include <vtkRenderWindow.h>

VTKStreamline::VTKStreamline(QWidget* parent)
	: QMainWindow(parent)
{
	ui.setupUi(this);

	_pVTKWidget = new QVTKOpenGLNativeWidget();
	this->setCentralWidget(_pVTKWidget);
	// this->showMaximized();

	// 1. generate data
	vtkSmartPointer<vtkLineSource> seeds = vtkSmartPointer<vtkLineSource>::New();
	// 设置线段的端点
	seeds->SetPoint1(15, -5, 32);
	seeds->SetPoint2(15, 5, 32);
	seeds->SetResolution(21);

	// or, read data
	// vtkMultiBlockPLOT3DReader 是一个读取器对象，用于读取 PLOT3D 格式的文件并在输出时生成结构化网格
	vtkSmartPointer<vtkMultiBlockPLOT3DReader> plot3dReader = vtkSmartPointer<vtkMultiBlockPLOT3DReader>::New();
	plot3dReader->SetXYZFileName("combxyz.bin");
	plot3dReader->SetQFileName("combq.bin");
	plot3dReader->SetScalarFunctionNumber(100);
	plot3dReader->SetVectorFunctionNumber(202);
	qDebug() << plot3dReader->GetOutput()->GetNumberOfBlocks(); // 0
	// 反向更新管线
	plot3dReader->Update();
	qDebug() << plot3dReader->GetOutput()->GetNumberOfBlocks(); // 1
	vtkDataSet* plot3dOutput = (vtkDataSet*)(plot3dReader->GetOutput()->GetBlock(0));
	// 四阶龙格库塔 (Runge-Kutta) 求解微分
	vtkSmartPointer<vtkRungeKutta4> integ = vtkSmartPointer<vtkRungeKutta4>::New();
	// 通过整合矢量场生成流线
	vtkSmartPointer<vtkStreamTracer> streamer = vtkSmartPointer<vtkStreamTracer>::New();
	streamer->SetIntegrator(integ);
	streamer->SetInputData(plot3dOutput);
	streamer->SetStartPosition(15, 5, 32);
	streamer->SetMaximumPropagation(100);
	streamer->SetInitialIntegreationStep(0.1);
	streamer->SetIntegreationDirectionToBackward();
	vtkSmartPointer<vtkStreamTracer> streamer2 = vtkSmartPointer<vtkStreamTracer>::New();
	streamer2->SetIntegrator(integ);
	streamer2->SetInputData(plot3dOutput);
	// streamer2->SetStartPosition(15, 5, 32);
	streamer2->SetMaximumPropagation(100);
	streamer2->SetInitialIntegreationStep(0.1);
	streamer2->SetIntegreationDirectionToBackward();
	streamer2->SetSourceConnection(seeds->GetOutputPort());

	// 2. filter
	// 产生结构化栅格边界的一个线轮廓
	vtkSmartPointer<vtkStructuredGridOutlineFilter> outline = vtkSmartPointer<vtkStructuredGridOutlineFilter>::New();
	outline->SetInputData(plot3dOutput);
	vtkSmartPointer<vtkTubeFilter> streamTube = vtkSmartPointer<vtkTubeFilter>::New();
	streamTube->SetInputConnection(streamer->GetOutputPort());
	streamTube->SetRadius(0.06);
	streamTube->SetNumberOfSides(12);
	vtkSmartPointer<vtkRuledSurfaceFilter> scalarSurface = vtkSmartPointer<vtkRuledSurfaceFilter>::New();
	scalarSurface->SetInputConnection(streamer2->GetOutputPort());
	// 设置生成方法
	scalarSurface->SetRuledModeToPointWalk();
	scalarSurface->SetOnRatio(2);

	// 3. mapper
	vtkSmartPointer<vtkPolyDataMapper> outlineMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	vtkSmartPointer<vtkPolyDataMapper> singleMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	singleMapper->SetScalarRange(plot3dOutput->GetPointData()->GetScalars()->GetRange());
	vtkSmartPointer<vtkPolyDataMapper> multipleMapper = vtkSmartPointer<vtkPolyDataMapper>::New();
	multipleMapper->SetScalarRange(plot3dOutput->GetPointData()->GetScalars()->GetRange());

	// 4. actor
	vtkSmartPointer<vtkActor> outlineActor = vtkSmartPointer<vtkActor>::New();
	vtkSmartPointer<vtkActor> singleActor = vtkSmartPointer<vtkActor>::New();
	vtkSmartPointer<vtkActor> multipleActor = vtkSmartPointer<vtkActor>::New();

	// 5. renderer
	vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
	renderer->SetBackground(0.3, 0.6, 0.3); // Background Color: Green

	// 6. connect
	outlineMapper->SetInputConnection(outline->GetOutputPort());
	singleMapper->SetInputConnection(streamTube->GetOutputPort());
	// multipleMapper->SetInputConnection(streamer2->GetOutputPort());
	multipleMapper->SetInputConnection(scalarSurface->GetOutputPort());
	outlineActor->SetMapper(outlineMapper);
	singleActor->SetMapper(singleMapper);
	multipleActor->SetMapper(multipleMapper);
	renderer->AddActor(outlineActor);
	renderer->AddActor(singleActor);
	renderer->AddActor(multipleActor);

	this->_pVTKWidget->renderWindow()->AddRenderer(renderer);
	this->_pVTKWidget->renderWindow()->Render();
}

VTKStreamline::~VTKStreamline()
{}
使用VTK进行数据可视化
WbhsOcaml的博客
09-22 309
本文介绍了如何使用VTK库进行数据可视化。我们学习了如何创建一个简单的数据可视化应用程序，并加载并显示一个三维模型。你可以根据这个示例代码开始使用VTK库进行更复杂的数据可视化任务。VTK提供了丰富的功能和工具，可以帮助你创建交互式的数据可视化应用程序，探索和呈现复杂的科学数据。希望本文对你有所帮助，祝你在数据可视化的旅程中取得成功！如果你有任何问题，欢迎随时提问。
VTK基础教程（1）- vtkPolyData 介绍
qq_35769071的博客
01-24 8795
目录 VTK的编译与环境搭建 VTK一般渲染流程 VTK数据类型-vtkPolyData 使用vtk自带的多边形数据 使用自己创建的数据 添加顶点颜色 添加面颜色 VTK的编译与环境搭建 这部分目前已经有了大佬做了成熟的傻瓜式配置，大家可以参考这篇文章：VTK+VS2019(或其他版本均可) 傻瓜式一站式 配置_Nancy_fairy的博客-优快云博客_vs2019 vtk VTK一般渲染流程 这部分的介绍也很多，大家可以参考这篇文章：VTK笔记-了解VTK_黑山老妖的博客.
VTK三维可视化C++实战示例：含源码与数据文件
最新发布
weixin_36073714的博客
10-17 852
VTK（Visualization Toolkit）是一个开源的、跨平台的科学可视化软件系统，广泛应用于医学影像、工程仿真、地理信息和大数据可视化等领域。它由Kitware公司主导开发，采用C++编写，并提供Python、Java等语言的绑定接口。可为不同构建类型设定优化级别：endif()还可生成编译数据库供Clang工具链使用：这将生成，支持 Vim/Emacs/LSP 的智能补全。综上所述，合理的CMake配置不仅能提高构建稳定性，还能显著增强项目的可移植性和可维护性。
VTK使用指南：介绍
weixin_44897632的博客
02-19 3143
本章讨论了开发大型和/或复杂软件系统的一些问题，并描述了面向对象设计如何解决其中的许多问题。本章定义了面向对象建模和设计中使用的关键术语，并通过一个真实世界的例子进行了工作。本章最后简要介绍了一些面向对象的语言以及与面向对象可视化相关的一些问题。
VTK修炼之道1_初识VTK
热门推荐
沈春旭的博客
11-03 1万+
1.VTK是什么？ Visualization ToolKit 3D计算机图形学、图象处理及可视化工具包 VTK使用C++、面向对象技术开发；基于OpenGL，封装了OpenGL中的功能，屏蔽细节、便于交互、易于使用提供多种语言接口C＋＋ 、Java 、Tcl、 Python 等；可在Windows 98/NT, SGI, Linux,  Sun, HP等系统编译
VTK库—3D可视化
qq_43572400的博客
03-27 5573
VTK（Visualization Toolkit）是一个开源的跨平台的软件系统，用于3D计算机图形学、图像处理和可视化，可以创建复杂的3D可视化应用程序。
VTK可视化工具包：三维图形和图像处理应用详解
12-06
使用场景及目标：帮助开发者深入了解 VTK 的内部架构和核心原理，提升在三维图形和图像处理领域的技能水平，能够利用 VTK 开发复杂的可视化应用。 其他说明：VTK 支持多种编程语言，广泛应用于医学图像处理、气象...
VTK编程指南＜六＞：VTK可视化管线与渲染详解
欧特GO
12-10 1507
VTK编程指南＜六＞：VTK可视化管线与渲染详解
通过可视化工具包(VTK) - pyvista/pyvista的流线型界面进行三维绘图和网格分析
01-27
在"通过可视化工具包(VTK) - pyvista/pyvista的流线型界面进行三维绘图和网格分析"的主题中，我们将深入探讨PyVista如何帮助我们实现这些功能。 首先，PyVista提供了一个易于使用的API，允许用户快速创建和操作三维...
vtk教程-VTK技术详解：3D图形与图像处理的高效可视化解决方案
12-05
内容概要：本文详细介绍了VTK（Visualization Toolkit）的技术背景及其在3D计算机图形学、图像处理和可视化方面的应用。首先简述了VTK的基本概念，包括数据对象、数据集和数据管道等核心组件；接着讲解了如何在不同...
VTK体数据可视化技术
08-16
VTK体数据可视化技术.pdf。vtk可视化的详细过程，代码。
react-vtk-js：声明式库将vtk.js可视化管道公开为React组件
02-16
基于React的声明式vtk.js可视化管道。 换句话说，该项目允许您使用React / XML语法来利用vtk.js来描述您的3D场景。 有点像具有X3D格式的X3dom，除了这里我们利用可扩展的React组件来构建自己的工具。 用法 几何数据...
vtk可视化管线
MissZhou要努力
04-30 1548
其实前面还应该介绍渲染窗口、渲染场景、演员、交互、属性、相机、灯光、颜色、纹理、坐标。无奈上次写完注释的代码没保存，而且也不难，注意语法错误 #include #include #include #include #include #include #include #include //测试文件：data/head.vtk //这段代码是作为vtk可视化管线的入门。可视化管线
VTK可视化管线详解(以点云与柱体显示为例)
m0_37974885的博客
07-23 2840
文章目录1. 什么是vtk可视化管线？2. 数据集准备3. 数据处理4. 渲染引擎5. 案例(点云与柱体显示)5.1 点云数据读取5.2 柱体模型6. 总结 1. 什么是vtk可视化管线？ 定义： 可视化管线是指用于获取或创建数据、处理数据以及把数据写入文件或者把数据传递给渲染引擎进行显示，这样的一种结构在VTK里就称为可视化管线。数据对象（Data Object) ,处理对象(Process Object）和数据流方向（Direction of Data Flow）是可视化管线的三个基本要素。—《VTK图
使用 VTK 进行三维可视化
ByteBuster的博客
08-28 938
通过组合不同的数据源、mapper、actor 和渲染器，我们可以实现各种各样的效果。如果需要更高级的功能，VTK 还提供了很多丰富的算法和数据结构，可以在官网上查看相关文档和示例代码。VTK 是一个开源的 C++ 库，提供了许多用于三维可视化的算法和数据结构，包括体绘制、曲面绘制、光线追踪等。VTK 还提供了 Python 和 Java 的接口，方便调用和扩展。在科学计算和工程领域，对于数据的可视化和分析是非常重要的。我们还创建了一个渲染器和渲染窗口来显示场景，以及一个交互器来响应用户的交互操作。
VTK实现简单科学可视化
南山牧笛的博客
01-15 1403
VTK（Visualization ToolKit）是一种可视化工具箱，功能强大，能帮我们进行各种图像处理和可视化。本实验利用VTK对尸体头颅体数据进行科学可视化。 实验环境： VS2015+VTK7.0 VTK的安装有点麻烦，但这是个学习的过程，网上有许多相关教程，多花点时间肯定能成功。 实验数据： 本实验数据来源于：The stanford Volume Data
VTK：一个面向对象的可视化类库(zz)
weixin_30493401的博客
11-27 343
VTK：一个面向对象的可视化类库(zz) （高隽 黄伟 合肥工业大学计算机与信息学院 合肥 230009） 摘要 Visualization Toolkit 是一个面向对象的可视化类库，它为从事可视化应用程序开发的广大科研工作者提供直接的技术支持。VTK 具有及其强大的功能，不仅提供了强大的可视化功能，而且还提供了强大的图像处...
VTK可视化技术：轮廓提取与符号化设计
这篇资源主要介绍了在VTK（Visualization Toolkit）库中进行轮廓面提取和符号化数据可视化的相关知识。VTK是一种开源的三维图形处理和可视化工具，广泛应用于科学计算和工程领域。 在描述中，提到了设置轮廓面的...
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

UestcXiye

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
