相信不少小伙伴在面试过程中都被问到过共享内存。通过阅读本文您可以学习到一套比较完整的共享内存使用流程，以及共享内存在使用过程中常见问题的处理方法。

本文介绍一个基于共享内存SHM实现的消息队列，通过该队列能够实现多进程数据通信。在工程项目中，也具有一定的参考价值。

具体内容如下：

SHM循环队列需求说明
SHM循环队列整体设计
SHM Manager设计
SHM Mutex设计
Circular Queue结构设计
Circular Queue入队设计
Circular Queue出队设计
SHM Queue设计
总结

00 SHM循环队列需求说明

00.1 功能性需求

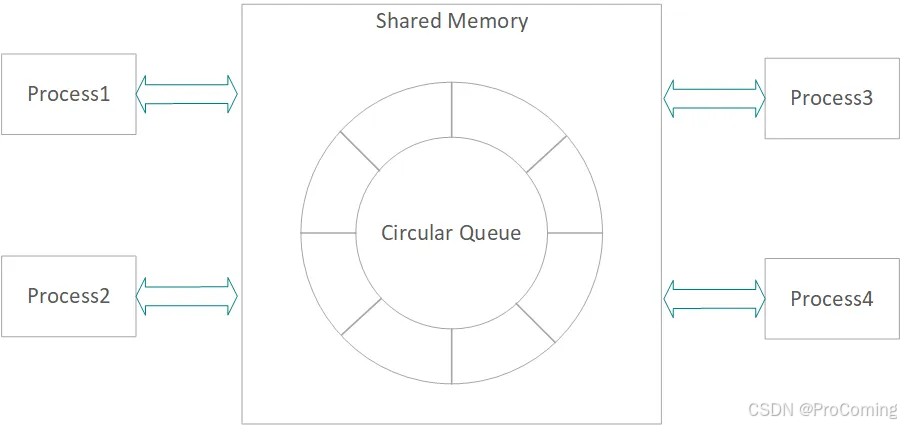

需要基于共享内存，实现多个进程（非父子关系）之间相互通信的消息队列。
每个进程都可以写入消息和读出消息。
共享内存的消息队列使用循环队列。

00.2 稳定性需求

其中某个进程崩溃时，要尽可能不影响其他进程访问共享内存。
在这里插入图片描述

01 SHM循环队列整体设计

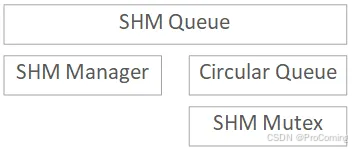

为了实现上述的SHM消息队列，需要完成如下一些模块的设计：

一个管理SHM对象的模块，SHM Manager，用于创建/销毁或打开/关闭SHM对象。
一个维护循环队列的模块，Circular Queue。
一个保证多个进程安全访问共享内存的同步模块，SHM Mutex。
一个用户调用接口模块，SHM Queue。

为了简化设计，我们将进程分为两类：

一个manager进程，用于创建和销毁SHM资源，同时也能读写消息。
多个Normal进程，不需要创建和销毁SHM资源，只需要打开和关闭由manager进程创建的SHM资源，并通过循环队列读写消息。

程序运行流程如下：

在Manager进程启动，并创建SHM资源后，SHM进入可用状态。在此状态中，Normal进程才能启动并读写SHM循环消息队列。

02 SHM Manager设计

这里我们使用POSIX SHM接口（使用其他SHM方式也可以）。

02.1 ShmManager接口定义

ShmManager接口定义如下：

class ShmManager {
public:
    ShmManager();
    ~ShmManager();

    // 初始化SHM资源对象，即创建/打开
    bool Init(uint64_t shm_size, bool is_manager);
    // 释放SHM资源，即销毁/关闭
    void Release();

    void* GetMemory(uint64_t& mem_size);

private:
    bool is_manager_{false};
    int shm_fd_{-1};
    void* start_ptr_{nullptr};
    uint64_t shm_size_{0};

    static const std::string shm_name_;
};

02.2 创建/打开SHM

创建/打开SHM资源的代码如下：

const std::string ShmManager::shm_name_("/shm_queue");

bool ShmManager::Init(uint64_t shm_size, bool is_manager) {
    shm_size_ = shm_size;
    is_manager_ = is_manager;

    int oflag = O_RDWR;
    if (is_manager_) {
        // manager进程需要O_CREAT标记创建SHM资源
        oflag |= O_CREAT;
        // manager进程需要删除历史残留文件，normal进程不需要
        shm_unlink(shm_name_.c_str());
    }

    // 1. 创建共享内存对象
    shm_fd_ = shm_open(shm_name_.c_str(), oflag, 0666);
    if (shm_fd_ == -1) {
        std::cerr << "shm_open failed:" << strerror(errno)
            << std::endl;
        return false;
    }

    if (is_manager_) {
        // 2. 设置共享内存大小，normal进程不需要
        if (ftruncate(shm_fd_, shm_size_) == -1) {
            std::cerr << "ftruncate failed:" << strerror(errno)
                << std::endl;
            return false;
        }
    }

    // 3. 将共享内存映射到当前进程地址空间
    start_ptr_ = mmap(0, shm_size_, PROT_WRITE|PROT_READ,
        MAP_SHARED, shm_fd_, 0);
    if (start_ptr_ == MAP_FAILED) {
        std::cerr << "mmap failed:" << strerror(errno)
            << std::endl;
        start_ptr_ = nullptr;
        return false;
    }

    return true;
}

上面的代码产生了一个共享内存的区域，共享内存的首地址为start_ptr_，大小为shm_size_。

对于manager进程来说，调用shm_open时，需要使用O_RDWR | O_CREAT参数，以确保能新建SHM对象。对于normal进程，需要使用O_RDWR参数，以确保打开已有的SHM对象。

normal进程不需要调用ftruncate函数，来修改共享内存大小。

另外，manager进程需要在调用shm_open前，调用shm_unlink函数，以防止之前由于进程崩溃等原因，残留的shm文件能够被清理掉。以增加程序稳定性。

02.3 销毁/关闭SHM

销毁/关闭SHM资源的代码如下：

void ShmManager::Release() {
    // 1. 解除映射
    if (start_ptr_ != nullptr) {
        munmap(start_ptr_, shm_size_);
        start_ptr_ = nullptr;
    }
    // 2. 关闭共享内存对象
    if (shm_fd_ != -1) {
        close(shm_fd_);
        shm_fd_ = -1;
    }
    // 3. 删除位于/dev/shm下的shm文件,normal进程不需要
    if (is_manager_) {
        shm_unlink(shm_name_.c_str());
    }

    shm_size_ = 0;
}

对于normal进程，在退出过程中不需要删除shm文件。

对于SHM文件，如果在调用shm_unlink函数之前，其它进程已经打开了该文件的文件描述，那么此文件描述一直有效，即使某些进程通过shm_unlink函数删除了该文件。

02.4 其它接口

GetMemroy接口实现如下：

void* ShmManager::GetMemory(uint64_t& mem_size) {
    mem_size = shm_size_;
    return start_ptr_;
}

这个接口用来将SHM内存区传递给Circular Queue。

03 SHM Mutex设计

进程间的同步方式由很多种，其中不依赖SHM的简单方式有文件锁和信号量。

由于我们这里是对共享内存中的循环队列访问进行同步，使用同步对象是SHM对象已经被创建出来了，因此，这里可以采用需要依赖SHM的同步方式。

这里使用linux的互斥锁。

03.1 SHM Mutex接口定义

SHM Mutex接口定义如下：

class SHMMutex {
public:
    SHMMutex();
    ~SHMMutex();

    // ptr是一个位于SHM内存区的指针
    void Init(pthread_mutex_t* ptr);
    void Release();
    void lock();
    void unlock();

private:
    pthread_mutex_t* ptr_{nullptr};
};

03.2 Init接口实现

初始化接口Init的实现如下：

void SHMMutex::Init(pthread_mutex_t* ptr) {
    ptr_ = ptr;
    if (!ptr_) {
        std::cerr << "ptr is nullptr" << std::endl;
        return;
    }

    // 初始化健壮互斥锁
    pthread_mutexattr_t attr;
    pthread_mutexattr_init(&attr);
    pthread_mutexattr_setpshared(&attr, PTHREAD_PROCESS_SHARED);
     // 加锁后崩溃，可以自动恢复解锁.
    pthread_mutexattr_setrobust(&attr, PTHREAD_MUTEX_ROBUST);

    pthread_mutex_init(ptr_, &attr);

    // 销毁属性
    pthread_mutexattr_destroy(&attr);
}

将pthread_mutex_t对象放在SHM内存区，并且设置PTHREAD_PROCESS_SHARED属性，就可以使得pthread_mutex_t对象能够完成进程之间的同步。

另外，为了防止单一进程在获取到锁之后，还没来得及解锁就出现进程崩溃，从而导致其它进程无法获取到锁而卡死（stalled）。这里为pthread_mutex_t对象设置了PTHREAD_MUTEX_ROBUST属性。

设置PTHREAD_MUTEX_ROBUST属性后，如果某个进程崩溃了，其它进程调用pthread_mutex_lock函数时，会有一个进程获得锁并返回EOWNERDEAD，这时需要该进程调用pthread_mutex_consistent函数以修复该pthread_mutex_t对象。

03.3 lock接口实现

加锁接口lock的实现如下：

void SHMMutex::lock() {
    if (!ptr_) {
        std::cerr << "ptr is nullptr" << std::endl;
        return;
    }

    // 尝试获取锁
    int lock_status = pthread_mutex_lock(ptr_);
    if (lock_status == EOWNERDEAD) {
        // 锁的拥有者崩溃了，需要修复锁
        std::cout << "Previous process holding the lock has \
             crashed. Recovering the lock..." << std::endl;
        pthread_mutex_consistent(ptr_);
    }
}

03.4 unlock接口实现

解锁接口unlock的实现如下：

void SHMMutex::unlock() {
    if (!ptr_) {
        std::cerr << "ptr is nullptr" << std::endl;
        return;
    }

    pthread_mutex_unlock(ptr_);
}

03.5 Release接口实现

释放接口Release的实现如下：

void SHMMutex::Release() {
    // 由于mutex在共享内存上，这里不能销毁mutex，
    // 否则会导致其他进程操作一个已经被销毁的mutex
    // if (ptr_) {
    //    pthread_mutex_destroy(ptr_);
    // }
    ptr_ = nullptr;
}

SHMMutex释放时，不应该调用pthread_mutex_destory。

04 Circular Queue结构设计

基于SHM Manager产生的共享内存的首地址start_ptr和大小shm_size，我们需要设计一个循环队列，队列的多进程同步使用前面的SHM Mutex。

04.1 数据结构

队列的数据结构如下：

// 队列的控制结构,
struct QueueHeader {
    //同步锁，由SHMMutex封装具体操作
    pthread_mutex_t mutex;
    // 队头指针，单位字节，取值范围[0,shm_size-sizeof(SHMHeader)-1]
    std::atomic_int64_t head{0};
    // 队尾指针，单位字节，取值范围[0,shm_size-sizeof(SHMHeader)-1]
    std::atomic_int64_t tail{0};
};

// 队列中的消息结构
struct Message{
    // 消息长度
    uint32_t length{0};
    // 消息数据首地址
    uint8_t data[0];
};

04.2 内存布局

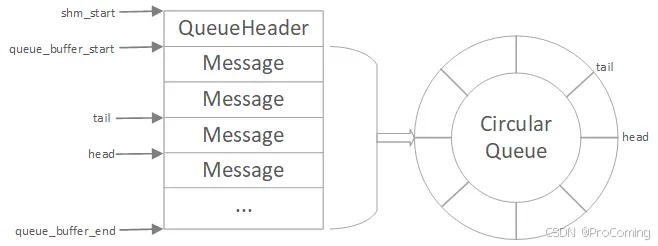

共享内存区和循环队列的内存布局如下：
在这里插入图片描述

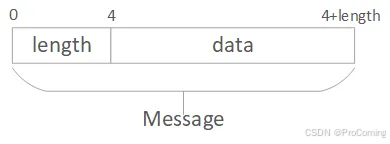

单个队列消息的内存布局如下：

由于这里的Message的data长度可变，为了使得共享内存空间得到充分的利用，循环队列的对头指针head和队尾指针tail以字节为单位记录队列数据状态。

04.3 接口设计

Circular Queue接口设计如下：

class CircularQueue {
public:
    CircularQueue();
    ~CircularQueue();

    // 用共享内存的首地址start_ptr和大小shm_size作为参数.
    bool Init(void* ptr, uint64_t size, bool is_manager);
    void Release();

    bool Push(const std::string& data);
    bool Pop(std::string& data);

private:
    QueueHeader* header_{nullptr};
    uint8_t* buffer_ptr_{nullptr};
    uint64_t buffer_size_{0};
    SHMMutex shm_mutex_;

    uint64_t GetOffset(uint64_t offset);
};

05 Circular Queue入队设计

入队操作的细节比较多，稍微有点复杂。
为了衔接前面的代码，在介绍入队操作之前，先介绍一下Init接口。

05.1 Init接口实现

Init接口实现如下：

bool CircularQueue::Init(void* ptr, uint64_t size, bool is_manager) {
    if (is_manager) {
        header_ = new (ptr) QueueHeader();
    } else {
        header_ = (QueueHeader*) ptr;
    }
    shm_mutex_.Init(&header_->mutex);
    buffer_ptr_ = (uint8_t*) (header_+1);
    buffer_size_ = size - sizeof(QueueHeader);
    return true;
}

由上层的SHM Queue模块调用，将SHM Manager模块产生的内存区域传递给Circular Queue模块。调用代码如下：

if (!shm_manager_.Init(shm_size, is_manager)) {
    return false;
}

uint64_t mem_size = 0;
void* shm_ptr = shm_manager_.GetMemory(mem_size);
if (shm_ptr == nullptr) {
    return false;
}

if (!circular_queue_.Init(shm_ptr, mem_size, is_manager)) {
    return false;
}
return true;

这样使得SHM Manager和Circular Queue没有直接模块依赖关系。

05.2 入队完整流程

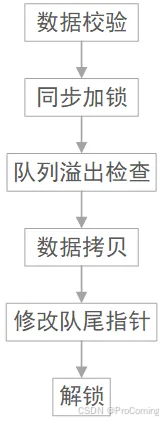

队列写入可以分为如下几个步骤：

数据校验：校验数据有效性，数据不能过大或为空。
同步加锁：使用SHMMutex加锁，保证操作过程时互斥的。
队列溢出检查：判断当前数据写入是否会导致超过队列缓存大小。
数据拷贝：在之前队尾指针指向的内存位置，向后分配一块足够大的内存空间，并将数据拷贝到该内存空间中。
修改队尾指针：将新的队尾指针写入tail。
解锁：解锁后其它进程才能加锁操作队列。

Push接口实现代码如下：

bool CircularQueue::Push(const std::string& data) {
    // 1. 数据校验
    if (data.size() == 0) {
        return false;
    }

    if (!header_ || !buffer_ptr_) {
        std::cerr << "header_ is nullptr" << std::endl;
        return false;
    }

    if (buffer_size_ < data.size() + sizeof(Message)) {
        std::cerr << "buffer_size_ < data.size() + \
            sizeof(Message)" << std::endl;
        return false;
    }

    // 2. 同步加锁
    std::lock_guard<SHMMutex> lg(shm_mutex_);
    // 3. 队列溢出检查
    uint64_t head = header_->head.load();
    uint64_t old_tail = header_->tail.load();
    uint64_t new_tail = old_tail + data.size() + sizeof(Message);
    uint64_t new_tail_offset = GetOffset(new_tail);
    if ((old_tail < head && head <= new_tail) ||
        (old_tail > head && head <= new_tail_offset &&
        new_tail_offset < new_tail)) {
        //这里的<=，使得队列满时最大容量是buffer_size_-1
        //std::cerr << "shm_queue is full." << std::endl;
        return false; // 队列满了
    }

    // 4. 数据拷贝
    if (new_tail <= buffer_size_) {
        Message* msg = (Message*) (buffer_ptr_ + old_tail);
        memcpy(msg->data, data.data(), data.size());
        msg->length = data.size();
    } else { // 跨越了buffer的结尾
        Message* msg = (Message*) (buffer_ptr_ + old_tail);
        uint64_t first_len = buffer_size_ - old_tail;
        if (first_len >= sizeof(Message)) {
            // data跨越了buffer尾部
            first_len = first_len - sizeof(Message);
            memcpy(msg->data, data.data(), first_len);
            uint64_t second_len = data.size() - first_len;
            memcpy(buffer_ptr_, data.data() + first_len,
                second_len);
            msg->length = data.size();
        } else { // Message跨越了buffer尾部
            Message msg_tmp;
            msg_tmp.length = data.size();
            memcpy((char*)msg, (char*)&msg_tmp, first_len);
            uint64_t second_len = sizeof(Message) - first_len;
            memcpy(buffer_ptr_, ((char*)&msg_tmp) + first_len,
                second_len);
            memcpy(buffer_ptr_+second_len, data.data(),
                data.size());
        }
    }

    // 5. 修改队尾指针
    header_->tail.store(new_tail_offset);
    // 6. 解锁，lg析构自动解锁
    return true;
}

在上述代码中，最复杂的是队列溢出检查和数据拷贝。

05.3 队列溢出检查

队列溢出检查种有两种情况出现队列溢出：

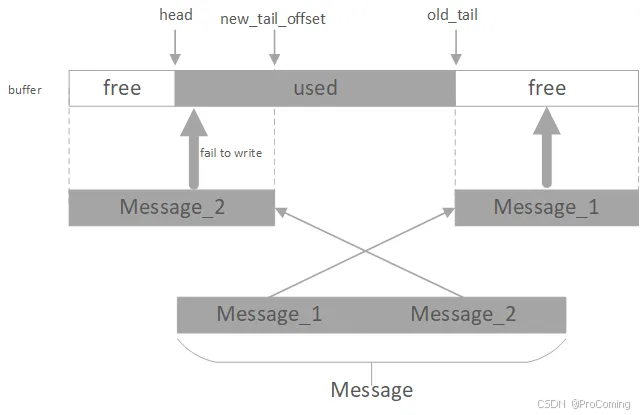

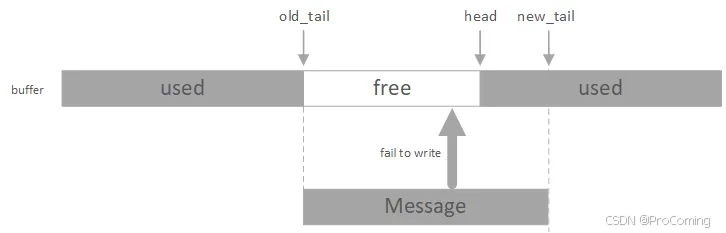

第一种情况：写入数据之前，队列头head和队列尾old_tail之间的数据跨越了buffer的末尾，新数据Message在old_tail基础上向后移动到new_tail，当head<=new_tail时，队列溢出。
第二种情况：写入数据之前，队列头head和队列尾old_tail之间的数据没有跨越buffer的尾部，新数据Message在old_tail基础上向后移动到buffer的尾部后，长度不够，需要将剩下的数据从buffer的开始位置继续向后写，新的队列尾为new_tail_offset，如果head<=new_tail_offset，则队列溢出。

05.4 数据拷贝

数据拷贝分为三种情况：

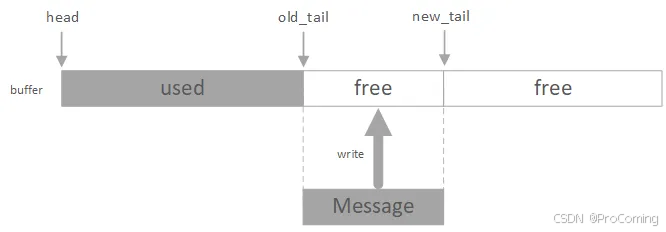

一般情况的数据拷贝：源数据直接拷贝到tail指定的内存区域。

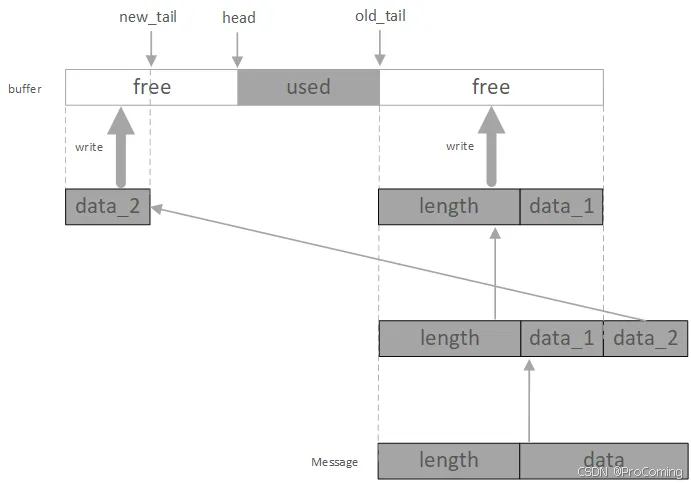

队列缓存区尾部内存太小，不足以存放源数据data。

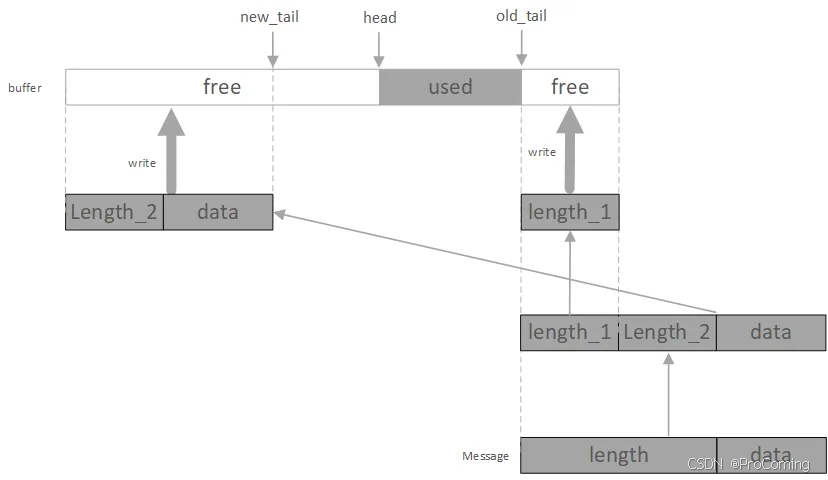

队列缓存区尾部内存太小，不足以存放没有data的Message结构体（length字段）。

05.5 稳定性

如果在加锁后解锁前崩溃，不会对其它进程访问队列产生负面影响。原因如下：

在加锁后到解锁前这期间，进行了数据拷贝和修改队尾指针两个操作。
如果在数据拷贝过程中进程崩溃了，由于没有修改队尾指针，即使拷贝数据只进行了一部分，其它进程完全不会感觉到曾经有进程进行过该操作。
如果在修改队尾指针指针的过程中崩溃了，原子变量操作保证该操作的原子性。
在SHM Mutex中，使用PTHREAD_MUTEX_ROBUST属性，并配合pthread_mutex_consistent函数，修复了由于崩溃导致的锁状态混乱问题。

06 Circular Queue出队设计

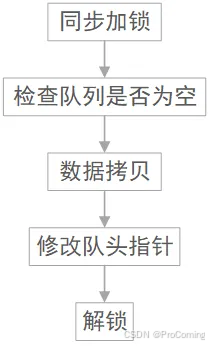

队列的出队操作，是写入操作的逆过程，基本流程如下：

同步加锁
检查队列是否为空
数据读出拷贝
修改队头指针：将新的队尾指针写入head。
解锁：解锁后其它进程才能加锁操作队列。

队列读取的代码如下：

bool CircularQueue::Pop(std::string& data) {
    data.clear();
    if (!header_ || !buffer_ptr_) {
        std::cerr << "header_ is nullptr" << std::endl;
        return false;
    }

    // 1. 同步加锁
    std::lock_guard<SHMMutex> lg(shm_mutex_);
    // 2. 检查队列是否为空
    uint64_t head = header_->head.load();
    if (head == header_->tail.load()) {
        //std::cerr << "shm_queue is empty." << std::endl;
        return false; // 队列空了
    }

    // 3.数据读出拷贝
    Message* msg = (Message*) (buffer_ptr_ + head);
    uint64_t new_head = 0;
    if (buffer_size_ - head >= sizeof(Message)) {
        // 在Message头部是完整的情况下
        uint64_t msg_len = sizeof(Message) + msg->length;
        if (msg->length >= buffer_size_ ||
                msg_len >= buffer_size_) {
            std::cerr << "invalid data." << std::endl;
            return false;
        }

        new_head = GetOffset(head + msg_len);
        if (head + msg_len <= buffer_size_) {
            data.assign((char*)msg->data, msg->length);
        } else {
            uint64_t first_len = buffer_size_ - head
                - sizeof(Message);
            uint64_t second_len = msg->length - first_len;
            data.reserve(msg->length);
            data.assign((char*)msg->data, first_len);
            data.append((char*)buffer_ptr_, second_len);
        }
    } else { // Message头部被拆分时
        uint64_t first_len = buffer_size_ - head;
        Message msg_tmp;
        memcpy(&msg_tmp, msg, first_len);
        uint64_t second_len = sizeof(Message) - first_len;
        memcpy(((char*)&msg_tmp)+first_len, buffer_ptr_,
            second_len);

        if (msg_tmp.length >= buffer_size_ ||
            msg_tmp.length + sizeof(Message) >= buffer_size_) {
            std::cerr << "invalid data." << std::endl;
            return false;
        }

        data.append((char*)buffer_ptr_+second_len,
            msg_tmp.length);
        new_head = second_len + msg_tmp.length;
    }

    // 4. 修改队头指针
    header_->head.store(new_head);
    // 5. 解锁，lg析构自动解锁
    return true;
}

这里将head==tail作为队列为空的条件。

在稳定性方面，Pop和前面的Push一样，具有较好的稳定性。在完成修改队头指针之前，如果有进程崩溃，并不会对其他进程有任何影响。如果在完成修改队头指针之后，进程崩溃，其它进程会认为被读走了一个Message，即已出队列。

上面的流程中，数据读出拷贝是最复杂的。和数据写入时的拷贝相对应，也需要对Push中三种情况分别进行处理。这里就不专门分开分析了。

07 SHM Queue设计

SHM Queue直接调用SHM Manager和SHM Mutex的接口。

接口定义如下：

class ShmQueue {
public:
    ShmQueue();
    ~ShmQueue();

    // 初始化
    bool Init(uint64_t shm_size, bool is_manager);
    // 入队
    bool Push(const std::string& data);
    // 出队
    bool Pop(std::string& data);

private:
    ShmManager shm_manager_;
    CircularQueue circular_queue_;
};

接口实现如下：

ShmQueue::ShmQueue() {
}

ShmQueue::~ShmQueue() {
    circular_queue_.Release();
    shm_manager_.Release();
}

bool ShmQueue::Init(uint64_t shm_size, bool is_manager) {
    if (!shm_manager_.Init(shm_size, is_manager)) {
        return false;
    }

    uint64_t mem_size = 0;
    void* shm_ptr = shm_manager_.GetMemory(mem_size);
    if (shm_ptr == nullptr) {
        return false;
    }

    // 将SHM Manager模块产生的内存区域传递给Circular Queue模块
    if (!circular_queue_.Init(shm_ptr, mem_size, is_manager)) {
        return false;
    }
    return true;
}

bool ShmQueue::Push(const std::string& data) {
    return circular_queue_.Push(data);
}

bool ShmQueue::Pop(std::string& data) {
    return circular_queue_.Pop(data);
}

SHM Queue逻辑比较简单。

08 总结

本文设计的SHM循环队列，主要分成三个功能子模块SHM Manager、SHM Mutex、Circular Queue，和一个用户调用接口模块SHM Queue：

SHM Manager管理SHM资源的创建和回收。
SHM Mutex封装pthread_mutex_t对象，实现跨进程同步，并具备一定的鲁棒性。
Circular Queue是基于SHM内存块的循环队列，逻辑比较复杂。
SHM Queue提供用户接口。

SHM在使用过程中，一般需要重点关注如下一些问题：

创建和销毁SHM对象，本文通过单个Manager进程完成该项工作，避免了多进程同时创建和销毁的产生的多进程竞争问题。在某些工程实践场景下，需要处理多进程竞争问题。甚至需要考虑SHM是残留资源，还是正常使用的资源。要处理得很好还是很有挑战的。
共享内存通信的同步，本文通过封装pthread_mutex_t实现。当然还有很多其它方式，如：文件锁、信号量、读写锁、原子变量、自旋锁、条件变量，甚至socket等。
管理SHM内存块，本文通过循环队列以字节为单位管理内存区域。这部分很灵活，由很多设计思路，需要根据项目场景来设计。比较常见的方法是将大内存区域划分为多个小的内存块，然后按块分配内存。
对于通信资源是否可用的判断，通常有两种思路，轮询和通知。轮询的方式，在需要读数据或写数据时，通过不断尝试来检查通信资源是否可读或可写；通知的方式，通过注册回调接口对象或函数，当数据可写或可读时，由底层通知用户。一般情况下，通知的方式会比轮询的方式更好，可以有效避免忙等。但如果时对实时性要求较高的场景，轮询则更合适。也并不是绝对的，需要根据实际情况来判断。对于本文暴露的接口来说，只能用轮询的方式，轮询调用Pop函数或者Push函数。
稳定性问题，多进程的稳定性问题比单进程要复杂得多。一般考虑如何让一部分进程崩溃后，不影响另外一部分进程的运行。本文的互斥锁封装和循环队列的设计都在尽力考虑这个问题。

关注微信公众号“程序员小阳”，相互交流更多软件开发技术。
