freeRTOS总结（十三）事件标志组

1，事件标志组简介（了解）

事件标志位：用一个位，来表示事件是否发生
事件标志组是一组事件标志位的集合， 可以简单的理解事件标志组，就是一个整数。
事件标志组的特点：
它的每一个位表示一个事件（高8位不算）
每一位事件的含义，由用户自己决定，如：bit0表示按键是否按下，bit1表示是否接受到消息 … …
这些位的值为1：表示事件发生了；值为0：表示事件未发生
任意任务或中断都可以读写这些位
可以等待某一位成立，或者等待多位同时成立

一个事件组就包含了一个 EventBits_t 数据类型的变量，变量类型 EventBits_t 的定义如下所示：

typedef TickType_t EventBits_t;#if ( configUSE_16_BIT_TICKS  = =  1 )	typedef   uint16_t   TickType_t;#else	typedef   uint32_t   TickType_t;#endif#define  configUSE_16_BIT_TICKS    0

EventBits_t 实际上是一个 16 位或 32 位无符号的数据类型

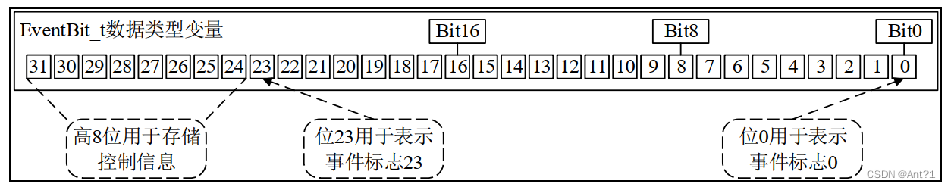

虽然使用了 32 位无符号的数据类型变量来存储事件标志， 但其中的高8位用作存储事件标志组的控制信息，低24位用作存储事件标志 ，所以说一个事件组最多可以存储 24 个事件标志！

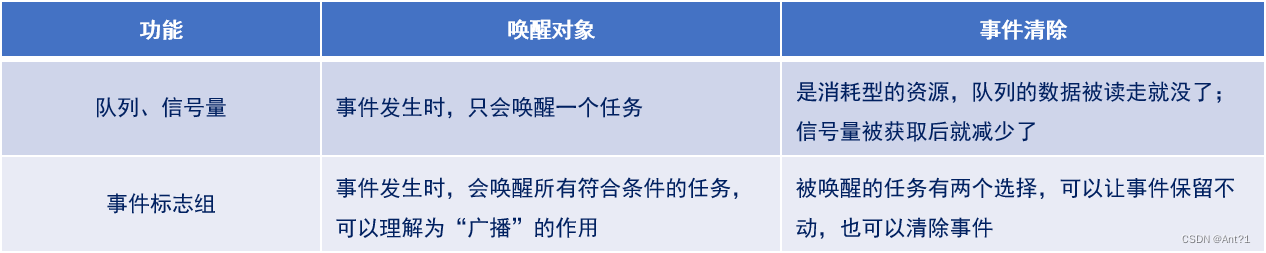

事件标志组与队列、信号量的区别

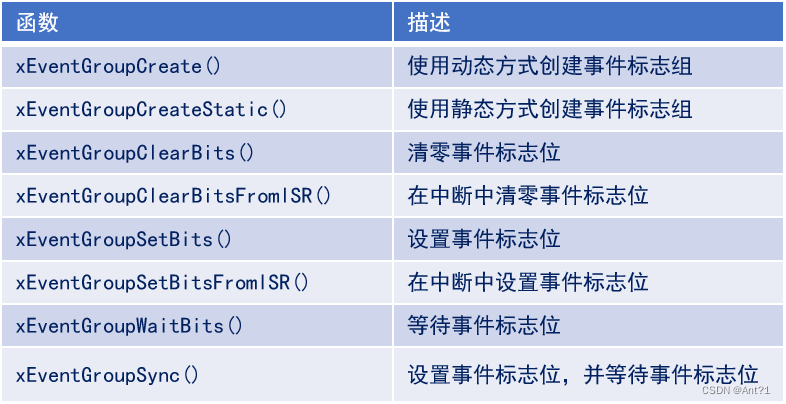

2，事件标志组相关API函数介绍（熟悉）

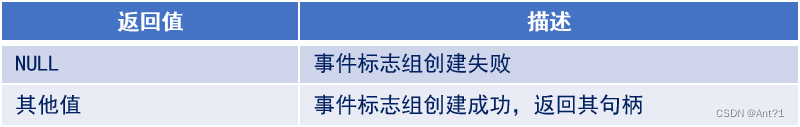

动态方式创建事件标志组API函数

EventGroupHandle_t    xEventGroupCreate ( void ) ;

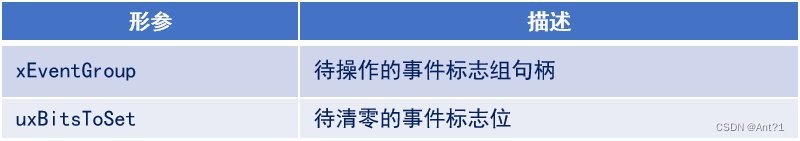

清除事件标志位API函数

EventBits_t  xEventGroupClearBits( EventGroupHandle_t 	xEventGroup,					      const EventBits_t 	uxBitsToClear )

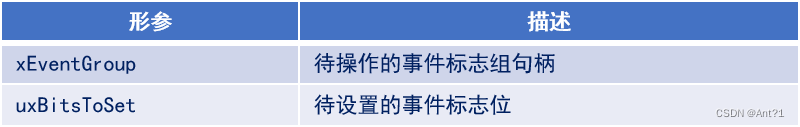

设置事件标志位API函数

EventBits_t   xEventGroupSetBits(  EventGroupHandle_t 	xEventGroup,						  const EventBits_t 		uxBitsToSet    )

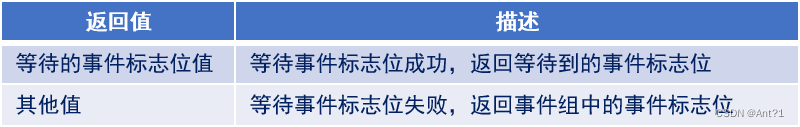

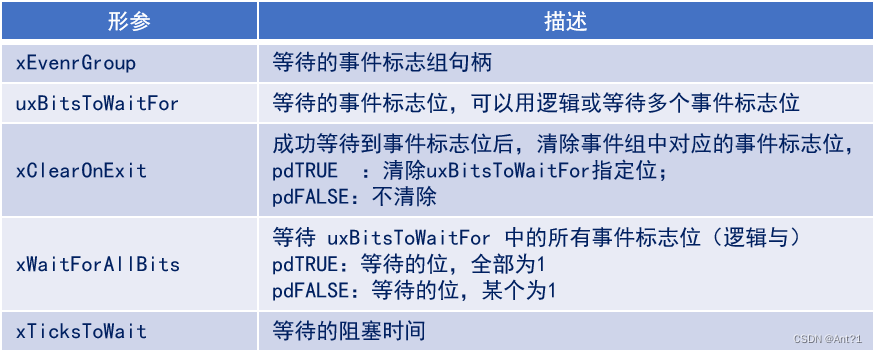

等待事件标志位API函数

EventBits_t   xEventGroupWaitBits(        EventGroupHandle_t 	xEventGroup,
                                 			       const EventBits_t 	uxBitsToWaitFor,
                                 			       const BaseType_t 	xClearOnExit,
                                 			       const BaseType_t 	xWaitForAllBits,
                                 			       TickType_t 		xTicksToWait         )

特点：
可以等待某一位、也可以等待多位
等到期望的事件后，还可以清除某些位

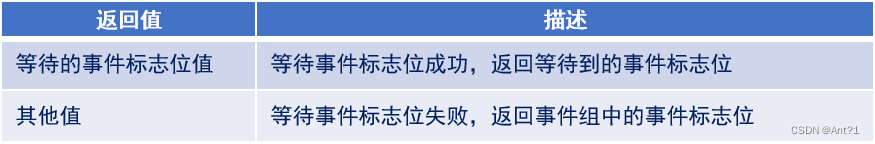

同步函数

EventBits_t    xEventGroupSync(   EventGroupHandle_t 	xEventGroup,						const EventBits_t 	uxBitsToSet,						const EventBits_t 	uxBitsToWaitFor,						TickType_t 		xTicksToWait)

例子：
Task1：做饭
Task2：做菜
Task1做好自己的事之后，需要等待菜也做好，大家在一起吃饭。
特点：同步！

3，事件标志组实验（掌握）

1、实验目的：学习 FreeRTOS 的事件标志组API函数的使用。
2、实验设计：将设计三个任务：start_task、task1、task2
三个任务的功能如下：
start_task：用来创建task1和task2任务，并创建事件标志组
task1：读取按键按下键值，根据不同键值将事件标志组相应事件位置一，模拟事件发生
task2：同时等待事件标志组中的多个事件位，当这些事件位都置 1 的话就执行相应的处理

#include "freertos_demo.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/LED/led.h"
#include "./BSP/LCD/lcd.h"
#include "./BSP/KEY/key.h"
#include "./SYSTEM/delay/delay.h"
#include "./MALLOC/malloc.h"
/*FreeRTOS*********************************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
#include "event_groups.h"
/******************************************************************************************************/
/*FreeRTOS配置*/

/* START_TASK 任务 配置
 * 包括: 任务句柄 任务优先级 堆栈大小 创建任务
 */
/* TASK1 任务 配置
 * 包括: 任务句柄 任务优先级 堆栈大小 创建任务
 */

#define START_TASK_PRIO         1
#define START_TASK_STACK_SIZE   128
TaskHandle_t    start_task_handler;
void start_task( void * pvParameters );

#define TASK1_PRIO         2
#define TASK1_STACK_SIZE   128
TaskHandle_t  task1_handler;
void task1( void * pvParameters );


/* TASK2 任务 配置
 * 包括: 任务句柄 任务优先级 堆栈大小 创建任务
 */
#define TASK2_PRIO         3
#define TASK2_STACK_SIZE   128
TaskHandle_t   task2_handler;
void task2( void * pvParameters );

EventGroupHandle_t g_eventgroup_handle;
#define EVENTBIT_0 (1<<0)
#define EVENTBIT_1 (1<<1)




/**
 * @brief       FreeRTOS例程入口函数
 * @param       无
 * @retval      无
 */
	void freertos_demo(void)
{



	xTaskCreate((TaskFunction_t) start_task,
							(char *)	"start_task",
							(configSTACK_DEPTH_TYPE) START_TASK_STACK_SIZE,
							(void *) NULL,
							(UBaseType_t) START_TASK_PRIO,
							(TaskHandle_t *)&start_task_handler

	);

	//开启任务调度
	vTaskStartScheduler();

}
void start_task( void * pvParameters )
{


		taskENTER_CRITICAL();               /* 进入临界区  任何任务和中断都不能打断当前程序运行*/
		g_eventgroup_handle=xEventGroupCreate();
		if(g_eventgroup_handle!=NULL)
		{
			 printf("事件标志组创建成功！！\r\n");
		}
		xTaskCreate((TaskFunction_t) task1,
							(char *)	"task1",
							(configSTACK_DEPTH_TYPE) TASK1_STACK_SIZE,
							(void *) NULL,
							(UBaseType_t) TASK1_PRIO,
							(TaskHandle_t *)&task1_handler	);

		xTaskCreate((TaskFunction_t) task2,
							(char *)	"task2",
							(configSTACK_DEPTH_TYPE) TASK2_STACK_SIZE,
							(void *) NULL,
							(UBaseType_t) TASK2_PRIO,
							(TaskHandle_t *)&task2_handler	);


	vTaskDelete(NULL);//删除当前任务也就是开始任务
	taskEXIT_CRITICAL();



}
/* 任务一,用于扫描按键，当KEY0按下，往队列写入数据，当KEY1按下，释放二值信号量 */
void task1( void * pvParameters )
{
		uint8_t key;
		while(1)
		{
			key=key_scan(0);
			if(key==KEY0_PRES)
			{
				/*将事件标志组的bit0位置1 */
				xEventGroupSetBits(g_eventgroup_handle,EVENTBIT_0);
			}
			else if(key==KEY1_PRES)
			{
				 /* 将事件标志组的bit1位置1 */
				xEventGroupSetBits(g_eventgroup_handle,EVENTBIT_1);
			}
			vTaskDelay(10);
		}

}
/* 任务二，读取队列集中的消息并打印*/
void task2( void * pvParameters )
{
	EventBits_t event_bit=0;
	while(1)
	{
		event_bit=xEventGroupWaitBits(  g_eventgroup_handle,/* 事件标志组句柄 */
                                 EVENTBIT_0|EVENTBIT_1,/* 等待事件标志组的bit0和bit1位 */
                                 pdTRUE, 							/* 成功等待到事件标志位后，清除事件标志组中的bit0和bit1位 */
                                 pdTRUE,							/* 等待事件标志组的bit0和bit1位都置1,就成立 */
																 portMAX_DELAY)	;			/* 死等 */
		 printf("等待到的事件标志位值为：%#x\r\n",event_bit);

	}
}
