优秀的 Verilog/FPGA开源项目介绍（九）- DP

3f05d53bcd15a51f55cc6247cded46eb.png c3f1d6381ca2e6bafe63be16f6fc61c5.png

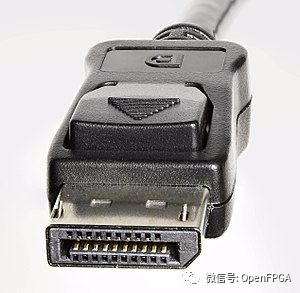

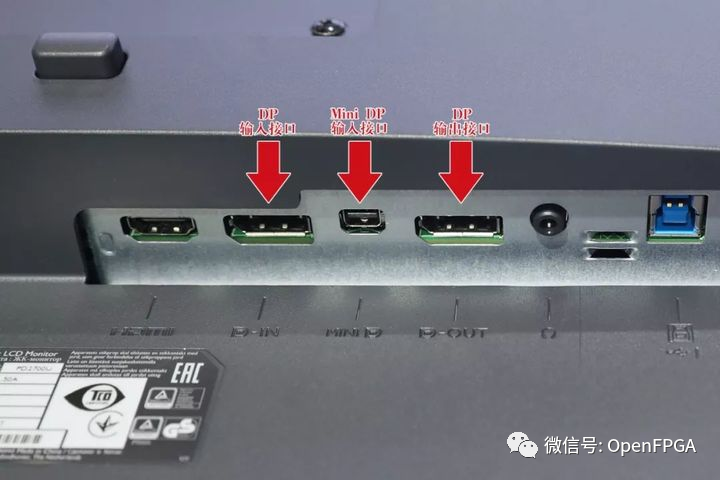

DP即DisplayPort，是一种高清数字显示接口标准，可以连接电脑和显示器，也可以连接连接电脑和家庭影院。2006年5月视频电子标准协会（VESA）推出了1.0版本。
