光刻胶：光致产酸剂PAG产酸效率与扩散控制

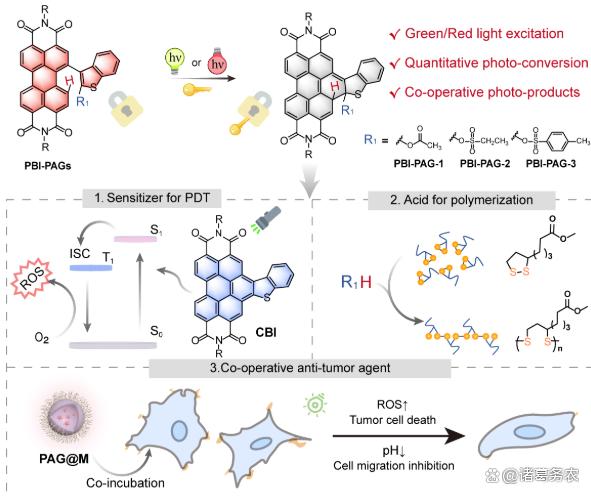

PBI-PAG的设计及光化学反应机制与多功

一、PAG 的核心挑战：产酸效率与扩散控制

PAG 在光照下产生的酸，在后续的曝光后烘焙（PEB）过程中作为催化剂，催化树脂发生脱保护反应，从而改变光刻胶在显影液中的溶解度，实现图形转移 。

理想的光刻过程需要酸既能高效产生并有效催化反应，又能将其扩散严格限制在曝光区域内。

（一）产酸效率 (Acid Generation Efficiency)

产酸效率指的是 PAG 在单位光能量下产生酸的数量或能力。它直接影响光刻胶的 “灵敏度”（Sensitivity）。高效产酸意味着可以使用更低的曝光能量或更短的时间，提升产率。

影响因素与优化策略：

1. 光敏特性：

PAG 的分子结构决定了其 吸收波长 和 摩尔吸光系数 (ε)。优化分子结构（如引入特定的发色团），可以使 PAG 更高效地吸收特定波段（如 KrF 的 248nm、ArF 的 193nm）的光子能量。

2. 分子结构与键能：

PAG 中光敏键（如 S-I、S-C 键）的键能强弱会影响其光解难度。通过分子设计调整键能，可以在保证稳定性的前提下提高光解效率。

3. 环境因素：

光刻胶 树脂体系 本身也会影响能量转移。例如，某些树脂可以敏化 PAG，通过能量转移促进产酸。

（二）酸扩散控制 (Acid Diffusion Control)

酸扩散控制是 PAG 技术中至关重要的一环，旨在将酸催化反应的范围精确限制在光照区域内。如果酸扩散过度，会导致图形 “模糊”（Blur），降低分辨率和增加线宽边缘粗糙度（LWR）；如果扩散不足，有可能导致反应不完全 。

1. 控制策略：

使用酸扩散抑制剂 (Acid Diffusion Quenchers)：这是最常见的方法。通常在光刻胶中添加少量 碱性添加剂（如胺类、含氮化合物，例如β-内酰胺类衍生物）。它们能中和并“捕获”扩散到非曝光区域的过量酸，就像“海绵吸水”一样，有效抑制酸扩散，从而锐化图形 。

2. PAG 分子自身设计：

增大产酸分子体积：设计产生 分子体积更大 的酸（如长链磺酸、芳基磺酸）。较大的酸分子在光刻胶矩阵中移动更困难，从而本能地降低扩散速度。

开发键合型 PAG (Polymer-Bound PAG)：这是前沿的研究方向。将 PAG 分子通过化学键 直接连接 到光刻胶的聚合物树脂骨架上 。光照产生的酸在理论上将被“锚定”在聚合物链附近，极大限制了其长程扩散，从根本上解决了扩散问题 。

优化工艺条件：曝光后烘焙 (PEB) 的温度和时间 对酸扩散有显著影响。精确控制 PEB 工艺窗口是关键。

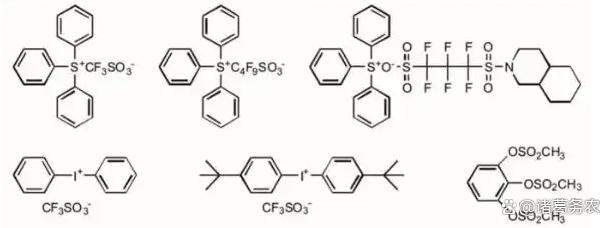

ArF光刻胶常用PAG

二、 PAG 的前沿技术进展

1. 长波长响应 PAG：

传统高端光刻 PAG 主要响应紫外光。华东理工大学团队开发了新型红光响应有机光酸染料（PBI-PAG），其激发波长可覆盖 254nm 至 605nm（紫外-红光）。不仅在生物医疗（如肿瘤的光动力治疗）领域展现潜力 ，也为开发特殊光聚合功能材料提供了新思路。

2. 多功能协同 PAG 体系：

上述 PBI-PAG 体系还是首个“All-in-One”协同多功能 PAG 体系。它在光解产酸的同时，其互补分子单元（蒄类衍生物，CBI）能作为 光敏剂 发挥作用，实现了 产酸 和 光动力治疗 功能的协同，大幅提升了原子利用率 。

3. PAG 键合-聚合物 (PAG-Bound Polymer)：

如前所述，将聚合物化的 PAG 单体（如烯烃功能化的亚胺/酰亚胺苯磺酸酯 PAG）与光刻胶树脂共聚，形成 “单组分”光刻胶 。这种设计能 有效抑制酸扩散，同时保持高灵敏度，有助于解决分辨率、线边缘粗糙度和灵敏度之间的“RLS权衡”问题 。

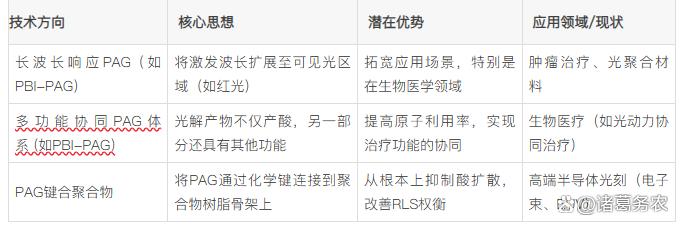

PAG优化策略

三、PAG 技术的挑战与未来

PAG 技术的发展面临多重挑战：

合成与纯化：

高端 PAG 和单体的合成步骤复杂，且要求 超高的纯度（金属杂质需低于 1 ppb），纯化和分析技术门槛极高 。

RLS 权衡：

分辨率 (Resolution)、线边缘粗糙度 (Line-edge roughness, LWR) 和灵敏度 (Sensitivity) 三者之间存在固有的权衡关系，是光刻胶设计的核心挑战。

新材料需求：

随着 EUV 光刻技术的应用，对 PAG 提出了更高要求，需要开发更高灵敏度和更精确扩散控制的新体系。

未来的发展将更注重 分子水平的精细设计、多功能的集成（如将光敏剂、淬灭剂等功能一体化），以及针对 特定先进光刻工艺（如 EUV）的 定制化 PAG 解决方案。

结语

PAG 虽只是光刻胶中的一种关键添加剂，却在半导体制造中扮演着至关重要的角色。围绕其 产酸效率和酸扩散的控制，通过分子设计、添加抑制剂、开发键合型体系等策略在不断优化。同时，像长波长响应 和 多功能协同 这样的前沿探索，不仅推动了光刻技术本身的发展，也为其在 生物医学 等跨学科领域的应用开辟了新的可能性 。
