数据结构基础 树和二叉树

树

树的逻辑结构

树：n个结点的有限集合。
树的性质：

• 有且仅有一个特定的结点称为 根结点；
• 当有多个结点时，除根结点外的其余结点被分成 互不相关 的有限集合，其中每个集合又是一棵树，并称为这个结点的子树。

结点的度：结点所拥有的子树的个数。
树的度：树中各结点度的最大值。
叶子结点：度为0的结点。
分支节点：度不为0的结点。
孩子结点、双亲结点、兄弟结点：某结点的子树的根结点称为该结点的孩子结点；反之，该结点称为其孩子结点的双亲结点；具有同一个双亲结点的孩子结点互称兄弟结点。
路径：从双亲结点到其子结点的序列称为路径。
路径长度：路径上经过的边数。
结点的层数：规定根结点的层数为1，对任何结点，若某结点在第k层，则其孩子结点在第k+1层。
树的深度（或高度）：树中所有结点的最大层数。
层序编号：将树结点按照从上到下，从左到右的次序依次给它们编号。
有序树、无序树：如果一棵树中结点的各子树从左到右是有次序的，交换结点后，构成不同的树，称这棵树为有序树。反之为无序树。
森林：多颗互不相交的树的集合构成森林。

树的遍历
1.前序遍历
若树为空，则空操作返回；否则

• 访问根结点；
• 按照从左到右的顺序前序遍历根结点的每一颗子树。

2.后序遍历
若树为空，则空操作返回；否则

• 按照从左到右的顺序后序遍历根结点的每一颗子树。
• 访问根结点；

3.层序遍历
若树为空，则空操作返回；否则

• 从树的第一层开始，自上而下逐层遍历，在同一层，按从左到右的顺序对结点逐个访问。

树的存储结构

1.双亲表示法
由树的定义，树中每个结点都有且仅有一个双亲结点。根据这一特性，可以用一维数组来存储树的各个结点（一般是层序存储），数组中的一个元素对应树中的一个结点。数组元素包括树中结点的数据信息和该结点的双亲在数组中的下标。实质上是一个 静态链表。

但是该方法不能反映各兄弟结点之间的关系，所以在实际中，在数组中增设存放第一个孩子的域或存放右兄弟的域。

2.孩子表示法
一种基于 链表 的存储方法。

（1）多重链表表示法
由于树的每个结点都可能有多个孩子，因此链表中的每个结点都包括一个数据域和多个指针域，每个指针域指向该结点的一个孩子。由于树中各结点的度不同，因此指针域的设置有两种方法。

• 指针域的个数等于该结点的度

data(数据域)	degree(度域)	child1	child2	…	childd(指针域)

数据域存放该结点的数据信息；度域存放该结点的度；指针域指向该结点的孩子结点。

• 指针域的个数等于树的度*

data(数据域)	child1	child2	…	childd(指针域)

数据域存放该结点的数据信息；指针域指向该结点的孩子结点。

（2）孩子链表表示法
一种用多个 单链表 表示数的方法，即把每个结点的孩子排列起来，看成一个线性表，且以单链表存储。n个结点共有n个孩子链表。

（3）双亲孩子表示法

data(数据域)	parent(双亲结点下标)	firstchild(孩子链表的头指针)

数据域存放该结点的数据信息；双亲结点下标；firstchild存储孩子链表的头指针，指向孩子链表。

（4）孩子兄弟表示法
又称二叉链表表示法。链表中的每个结点除数据域外，还设置了两个指针分别指向该结点的第一个孩子和右兄弟。

firstchild(孩子链表的头指针)	data(数据域)	rightsib(右兄弟结点)

二叉树

二叉树的逻辑结构

二叉树是n(n>=0)个结点的有限集合，该集合或者为空，或者由一个根结点和两颗互不相交的、分别称为根结点的左子树和右子树的二叉树组成。

二叉树特性：

• 每个结点最多有两棵子树；
• 二叉树是有序的，其次序不能颠倒，即使树中的某个结点只有一颗子树，也要区分它是左子树还是右子树。
  二叉树和树是两种结构。

斜树：所有结点都只有左子树的二叉树称为左斜树；所有结点都只有由子树的二叉树称为右斜树；左斜树和右斜树统称为 斜树。

满二叉树：在一棵二叉树中，如果所有分支结点都存在左、右子树，并且所有叶子都在同一层上，这样的二叉树称为满二叉树。

完全二叉树：对一颗二叉树按层序编号，如果所有结点与同样深度的满二叉树中的结点位置完全相同，则这棵树是完全二叉树。

二叉树的遍历：
1.前序遍历
若二叉树为空，则空操作返回；否则

• 访问根结点；
• 前序遍历根结点的左子树；
• 前序遍历根结点的右子树。

2.中序遍历
若二叉树为空，则空操作返回；否则

• 中序遍历根结点的左子树；
• 访问根结点；
• 中序遍历根结点的右子树。

3.后序遍历
若二叉树为空，则空操作返回；否则

• 后序遍历根结点的左子树；
• 后序遍历根结点的右子树；
• 访问根结点。

4.层序遍历

• 从二叉树的第一层开始，按照从上到下，从左到右的顺序对结点逐个访问。

二叉树的存储结构及实现

1.顺序存储结构
完全二叉树中结点的层序遍历可以唯一地放映结点之间的父子关系，然后用一维数组存储。

2.二叉链表
令二叉树的每个结点对应一个链表结点，链表结点除了存放与二叉树结点有关的数据信息外，还要设置指示左、右孩子的指针。如图：

（1）递归实现：
BiTree.h

//
// Created by 野尽 on 2020/4/2.
//

#ifndef SEQLIST_CLASSTEMPLATEINHFILE__BITREE_H
#define SEQLIST_CLASSTEMPLATEINHFILE__BITREE_H

#include <iostream>
#include "SeqQueue.h"
#include <cmath>
using namespace std;

template <class DataType>
struct BiNode
{
    DataType data;
    BiNode<DataType> * lchild, * rchild;
};

template <class DataType>
class BiTree
{
public:

    // 构造函数，建立一颗二叉树
    BiTree();

    // 析构函数
    ~BiTree();

    // 前序遍历二叉树
    void PreOrder();

    // 中序遍历二叉树
    void InOrder();

    // 后序遍历二叉树
    void PostOrder();

    // 层序遍历二叉树
    void LeverOrder();

private:

    // 指向根结点头指针
    BiNode<DataType> * root;

    // 构造函数调用
    BiNode<DataType> * Creat(BiNode<DataType> * bt);

    // 析构函数调用
    void Release(BiNode<DataType> * bt);

    // 前序遍历函数调用
    void PreOrder(BiNode<DataType> * bt);

    //中序遍历函数调用
    void InOrder(BiNode<DataType> * bt);

    // 后序遍历函数调用
    void PostOrder(BiNode<DataType> * bt);
};

template<class DataType>
BiTree<DataType>::BiTree() {

    root = Creat(root);
}

template<class DataType>
BiTree<DataType>::~BiTree() {

    Release(root);
    cout<<"BiTree had been cleaned!"<<endl;
}

template<class DataType>
void BiTree<DataType>::PreOrder() {

    PreOrder(root);
}

template<class DataType>
void BiTree<DataType>::InOrder() {

    InOrder(root);
}

template<class DataType>
void BiTree<DataType>::PostOrder() {

    PostOrder(root);
}

template<class DataType>
void BiTree<DataType>::LeverOrder() {

    SeqQueue <BiNode<DataType> *> seqQueue;

    if (root == NULL)
        return;

    seqQueue.EnQueue(root);

    while (seqQueue.Empty() != 1)
    {
        BiNode<DataType> * q;
        q = seqQueue.DeQueue();
        cout<<q->data<<" ";

        if (q->lchild != NULL)
            seqQueue.EnQueue(q->lchild);
        if (q->rchild != NULL)
            seqQueue.EnQueue(q->rchild);
    }

    cout<<endl;
}

template<class DataType>
BiNode<DataType> *BiTree<DataType>::Creat(BiNode<DataType> * bt) {

    DataType ch;
    cin>>ch;

    // 假设数据为字符
    if (ch == '#')
        bt = NULL;
    else
    {
        // 注意 以下是前序遍历的步骤，建立二叉树
        bt = new BiNode<DataType>;
        bt->data = ch;
        bt->lchild = Creat(bt->lchild);
        bt->rchild = Creat(bt->rchild);
    }

    return bt;
}

template<class DataType>
void BiTree<DataType>::Release(BiNode<DataType> * bt) {

    if (bt != NULL)
    {
        Release(bt->lchild);
        Release(bt->rchild);
        delete bt;
    }
}

template<class DataType>
void BiTree<DataType>::PreOrder(BiNode<DataType> * bt) {

    if (bt == NULL)
        return ;
    else
    {
        cout<<bt->data<<" ";
        PreOrder(bt->lchild);
        PreOrder(bt->rchild);
    }
}

template<class DataType>
void BiTree<DataType>::InOrder(BiNode<DataType> * bt) {

    if (bt == NULL)
        return ;
    else
    {
        InOrder(bt->lchild);
        cout<<bt->data<<" ";
        InOrder(bt->rchild);
    }
}

template<class DataType>
void BiTree<DataType>::PostOrder(BiNode<DataType> * bt) {

    if (bt == NULL)
        return ;
    else
    {
        PostOrder(bt->lchild);
        PostOrder(bt->rchild);
        cout<<bt->data<<" ";
    }
}


#endif //SEQLIST_CLASSTEMPLATEINHFILE__BITREE_H

main.cpp

#include "BiTree.h"

int main() {
 BiTree.h
    // 注意 数据为字符
    BiTree <char> biTree;

    cout<<"层序遍历：";
    biTree.LeverOrder();
    cout<<endl;

    cout<<"前序遍历：";
    biTree.PreOrder();
    cout<<endl;

    cout<<"中序遍历：";
    biTree.InOrder();
    cout<<endl;

    cout<<"后序遍历：";
    biTree.PostOrder();
    cout<<endl;

测试结果：

此程序运行，需要先输入序列。

输入：? + a # # * b # # - c # # d # # / e # # f # #

输出：
层序遍历：? + / a * e f b - c d
SeqQueue had been cleaned!

前序遍历：? + a * b - c d / e f
中序遍历：a + b * c - d ? e / f
后序遍历：a b c d - * + e f / ?
BiTree had been cleaned!

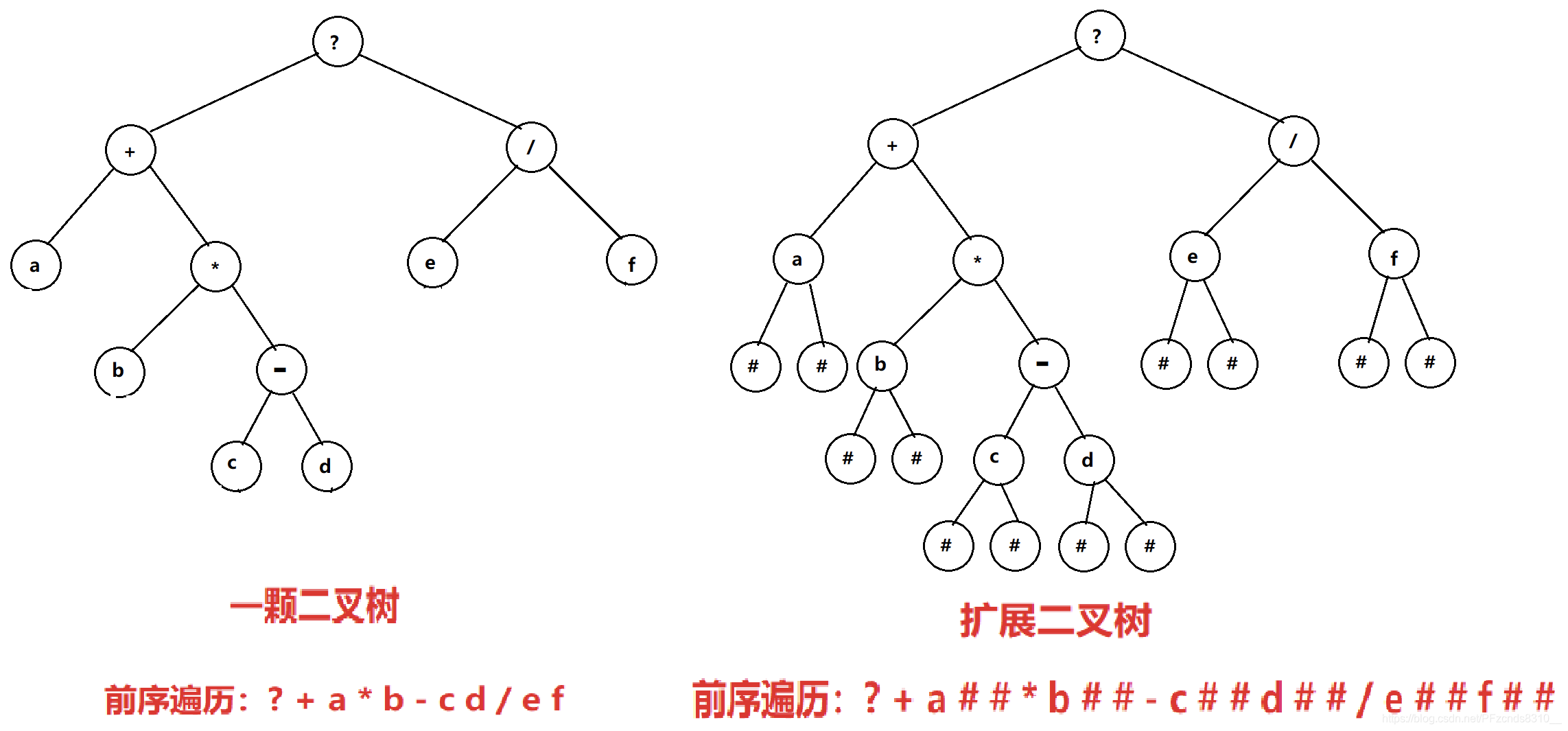

注意：二叉树的前序、中序、后序遍历中的任何一个都不能唯一确定一颗二叉树，因此用二叉树对应的扩展二叉树。? + a # # * b # # - c # # d # # / e # # f # #，序列是扩展二叉树的前序遍历序列，能唯一确定这棵树。
