Ansys workbench结构线性静力学分析-简支梁分析

该博客详细介绍了如何利用Ansys Workbench进行结构线性静力学分析,以简支梁为例,包括整体研究对象的梁单元模拟、约束与载荷设置、对称分析等步骤,并展示了不同受力情况下的计算结果。

简支梁受力如图所示,对此简支梁进行仿真

在这里插入图片描述

实例1:以整体为研究对象,采用梁单元模拟。

1.1 建立静力学工程,双击model进入mechanical,在view中选择cross section solid。

在这里插入图片描述

1.2 划分网格。

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

1.3插入简支约束。

在这里插入图片描述

1.4 插入旋转约束

在这里插入图片描述在这里插入图片描述

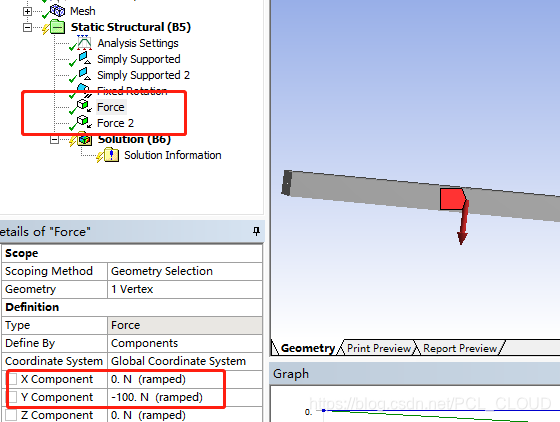

1.5 插入载荷。

在这里插入图片描述

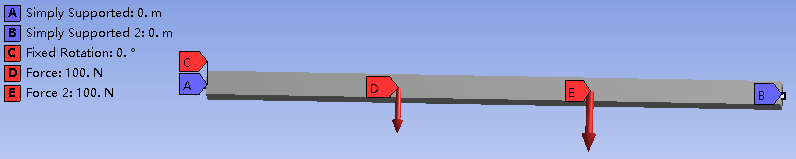

最终约束:在这里插入图片描述

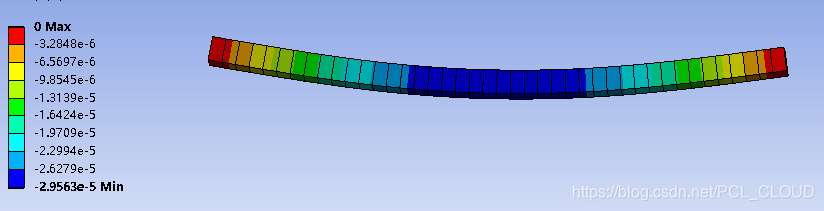

1.6 插入方向位移,查看计算结果。

在这里插入图片描述在这里插入图片描述

2 实例1的变形,两力相反的情况。

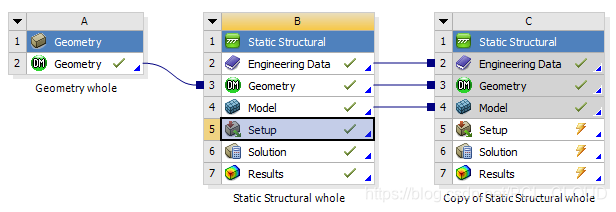

2.1 在右键工程1的setup选择duplicate。

在这里插入图片描述

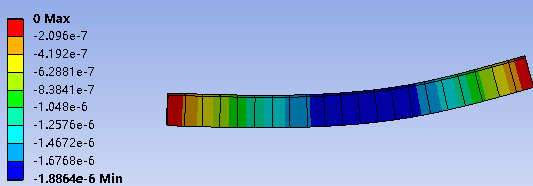

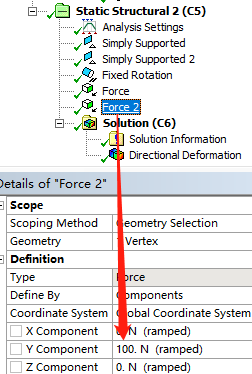

2.2 双击setup,force2 改为100N,查看计算结果。

在这里插入图片描述
在这里插入图片描述

三:对称分析,采用梁单元模拟。

3.1 建立静力学工程,如1.1所示。

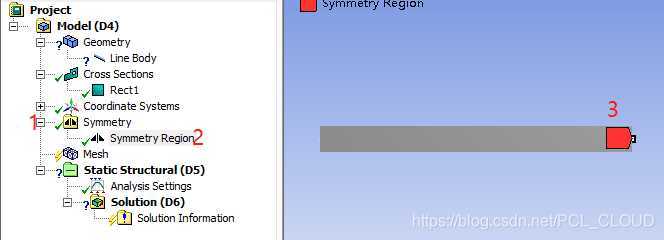

3.2 插入对称端。

在这里插入图片描述

3.3 划分网格,过程如1.2.

3.4 插入简支约束和旋转约束,参考1.3和1.4,插入载荷,参考1.5,插入Y方向位移。

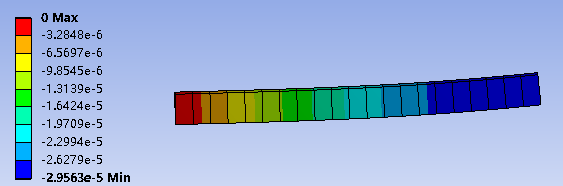

3.5 最终工程和计算结果如下:

在这里插入图片描述在这里插入图片描述

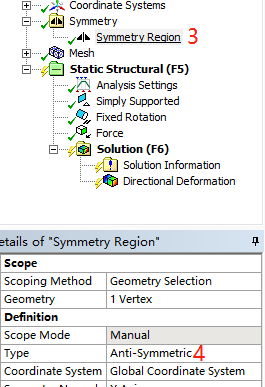

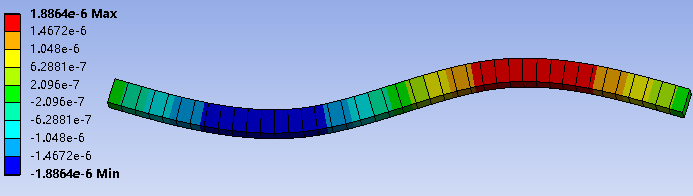

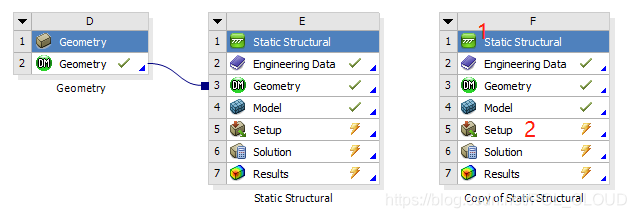

四:二中的受力情况可用三中模型加反对称分析实现。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
