本文介绍了如何使用Ansys workbench进行结构线性静力学分析，特别是针对受拉力作用的平板的应力分析。首先，概述了结构静力分析的基础知识，包括分析对象和Ansys Mechanical模块的功能。然后，详细步骤展示了建立工程、导入Geometry和Static Structural模块，设定分析类型、单元属性，以及加载和求解过程。最后，提到了应变和轴对称分析的参考资料。
Ansys workbench结构线性静力学分析（1）
1基础知识
1.1 结构线性静力分析的主要对象包括：（1）平面问题（平面应力、平面应变、轴对称），（2）杆系与梁系问题，（3）板壳问题，（4）3D问题
1.2 Ansys workbench中求解线性静力学分析是由Mechanical模块求解的。在Mechanical模块中，关于结构静力分析的内容包括几何模型和单元、接触和装配类型、环境（包括在和及其约束）、求解类型、结果和后处理等方面。
2实例-受拉力作用的平板
2.1 建立工程，导入Geometry 和 Static Structural 模块。
2.2 确定分析类型。

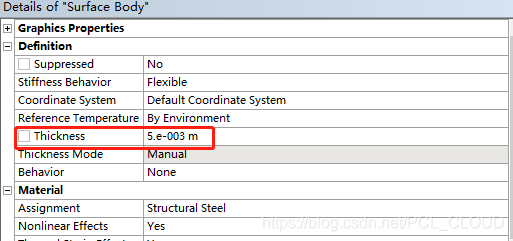

2.3 双击moedel,进入Mechanical，设置分析类型和平板厚度。

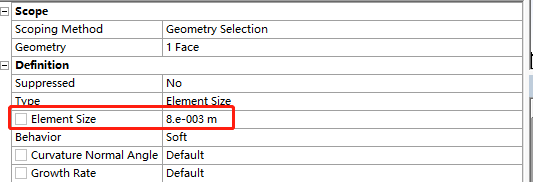

2.4 划分网格。

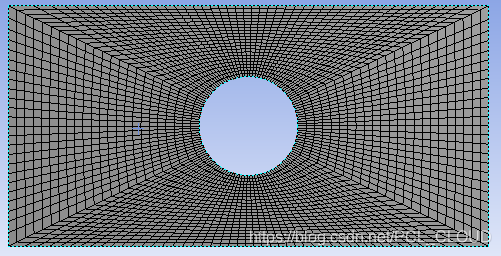

结果如图

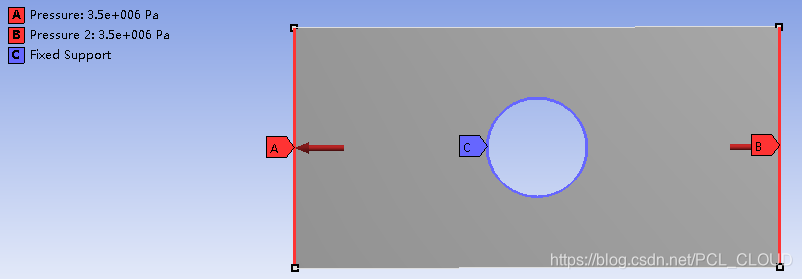

2.5 插入载荷
2.6 插入Equivalent Stress.

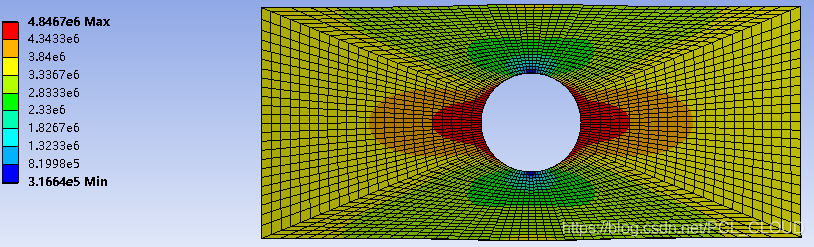

2.7 计算结果
