一、前言

通过博客记录学习成长，如有侵权，可私信联系删除

该内容为华为1+x 认证试卷题解，有不正确的地方还希望各位指出，以此改正。

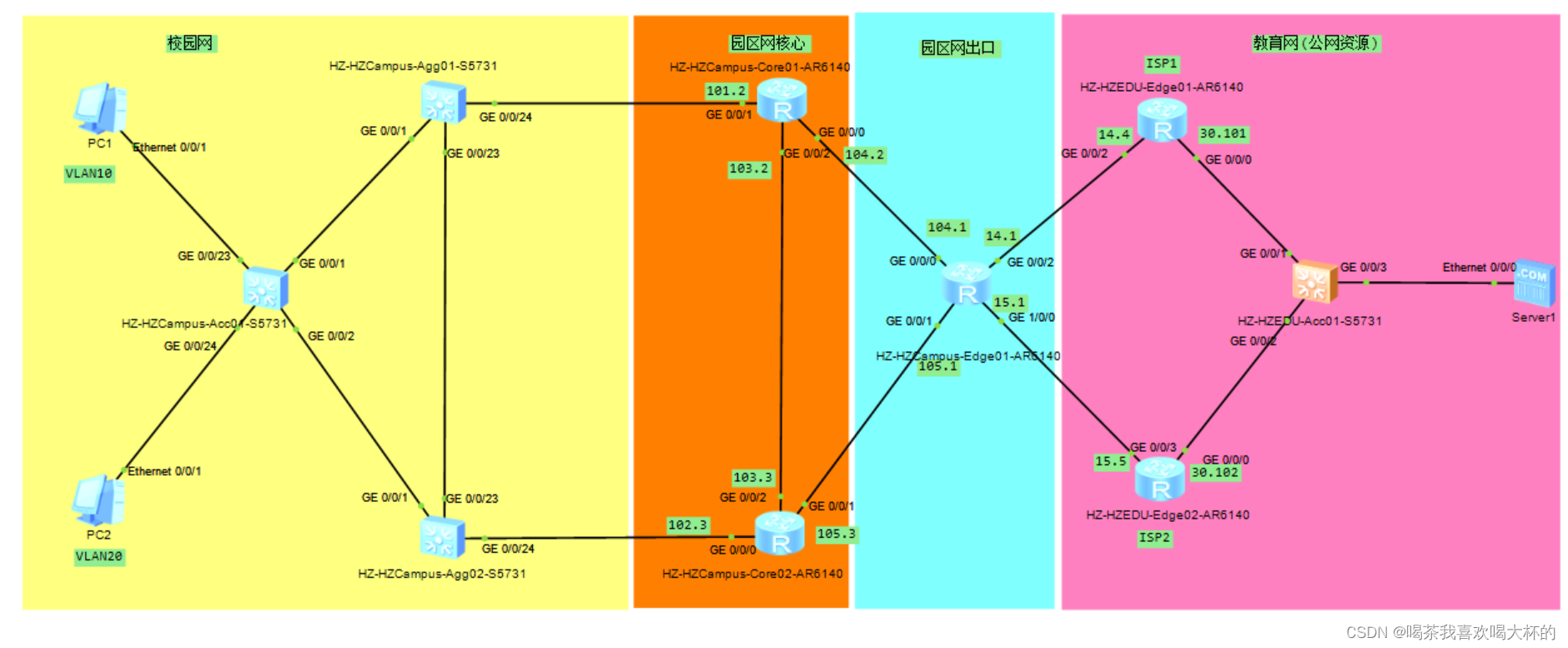

二、拓扑结构图

任务一：设备命名

为了方便后期维护和故障定位及网络的规范性，需要对网络设备进行 规范化命名。 请根据 Figure 3-1 实验考试拓扑对设备进行命名。 命名规则为：城市-设备的设置地点-设备的功能属性和序号-设备型号。 例 如 ： 处 于 杭 州 校 园 的 核 心 层 路 由 器 ， 命 名 为 ： HZ-HZCampus-Core01-AR6140。 请注意大小写，务必与 Figure3-1 实验考试拓扑保持一致。

任务二 VLAN

全网设备按照要求配置所需的 VLAN。 请根据 Figure 3-1 实验考试 拓扑和 Table 3-1 VLAN 信息，在对应交换机上配置所需的 VLAN。注 意：为了保证网络的连通性，交换机只允许题目中规定的 VLAN 通 过

任务三 IP 编址

请根据 Figure 3-1 实验考试拓扑和 Table 3-2 IP 地址规划给出的信 息，配置对应网络设 备接口的 IP 地址。

HZ-HZCampus-Edge01-AR6140

Enter system view, return user view with Ctrl+Z.
[HZ-HZCampus-Edge01-AR6140]int g0/0/0
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/0]ip ad 192.168.104.1 24
Error: The address already exists.
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/0]int g0/0/1
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/1]ip ad 192.168.105.1 24
Error: The address already exists.
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/1]int g0/0/2
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/2]ip ad 10.1.14.1 24
Error: The address already exists.
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/2]int g 0/0/3
                                                      ^
Error: Unrecognized command found at '^' position.
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/2]int g0/0/3
                                                    ^
Error: Unrecognized command found at '^' position.
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet0/0/2]int g1/0/0
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet1/0/0]ip ad 10.1.15.1 24
Error: The address already exists.
[HZ-HZCampus-Edge01-AR6140-GigabitEthernet1/0/0]int l0
[HZ-HZCampus-Edge01-AR6140-LoopBack0]ip ad 10.1.1.1 32
Error: The address already exists.
[HZ-HZCampus-Edge01-AR6140-LoopBack0]dis ip int b

检查

dis IP int b

HZ-HZCampus-Core01-AR6140

<>sy
Enter system view, return user view with Ctrl+Z.
[HZ-HZCampus-Core01-AR6140]int g0/0/0
[HZ-HZCampus-Core01-AR6140-Gi
