【软考中级网络工程师】知识点之 STP 协议，网络的 “交通协管员”

---

一、STP 协议初相识

在软考中级网络工程师的考试知识体系里，生成树协议（Spanning Tree Protocol，STP）绝对是一个不容忽视的关键知识点。从考试分值占比来看，在网络设备与技术这一约占 30% 分值的模块中，STP 协议常常作为重点考察内容出现 ，无论是上午场的综合知识单选题，还是下午场的案例分析主观题，都能看到它的身影。

从实际应用角度出发，STP 协议在网络架构中起着至关重要的作用。如今的网络环境日趋复杂，为了保障网络的可靠性，冗余链路被广泛部署。然而，冗余链路虽然提高了可靠性，却也带来了二层环路的问题。就好比城市交通中，过多的环形道路如果没有合理的交通规则引导，就会造成严重的交通拥堵。二层环路会引发广播风暴、MAC 地址表不稳定以及数据帧重复转发等一系列问题，严重影响网络的正常运行。而 STP 协议就像是网络中的交通警察，通过阻塞某些冗余端口，巧妙地构建出一个无环路的树形拓扑结构，确保网络数据能够有序传输，让网络世界井然有序。接下来，让我们深入探索 STP 协议的奥秘，先从它的基础原理开始了解。

二、STP 协议登场，网络环路难题迎刃而解

2.1 网络环路困境

在网络的世界里，冗余链路就像是一把双刃剑。为了提升网络的可靠性，冗余链路被广泛应用，它能在主链路出现故障时迅速顶上，保障网络通信的连续性 。然而，当网络中存在冗余链路且没有合适的管理机制时，二层环路这个麻烦制造者就会悄然登场。

二层环路会引发一系列严重的问题，首当其冲的就是广播风暴。在一个存在环路的网络中，广播帧就像陷入了一个无尽的循环跑道，不断地被交换机转发。因为交换机在接收到广播帧时，会将其转发到除接收端口外的所有其他端口，而环路的存在使得这些广播帧永远无法找到出口，只能在网络中不断复制和传播 。随着广播帧数量呈指数级增长，网络带宽被无情地吞噬，正常的数据传输根本无法进行，网络就像陷入了泥沼，最终彻底瘫痪。

帧复制也是网络环路带来的一大困扰。当一个数据帧进入环路后，它可以沿着不同的路径到达目的地，这就导致接收端会收到多个相同的数据帧 。对于一些对数据完整性和唯一性要求较高的应用程序来说，帧复制可能会导致数据处理错误，进而影响整个业务的正常运行。

MAC 地址表震荡同样是网络环路引发的棘手问题。MAC 地址表是交换机用于转发数据帧的关键依据，正常情况下，交换机通过学习数据帧的源 MAC 地址来填充和更新 MAC 地址表。但在存在环路的网络中，由于同一个设备的 MAC 地址可能会从多个不同的端口被学习到，这就使得交换机的 MAC 地址表不断地被更新，处于一种不稳定的震荡状态 。MAC 地址表的不稳定会导致交换机无法准确地转发数据帧，进一步加剧网络的混乱。

为了更直观地感受网络环路的危害，我们可以看一个实际案例。某企业的办公网络，为了确保网络的高可用性，在核心交换机和接入交换机之间部署了多条冗余链路。然而，由于网络管理员在配置时的疏忽，没有启用 STP 协议，结果导致网络出现了环路。在环路出现后，员工们发现网络变得异常缓慢，打开一个简单的网页都需要等待很长时间，甚至出现无法访问的情况 。经过排查，发现是广播风暴导致网络带宽被耗尽，同时 MAC 地址表也陷入了震荡，交换机无法正常转发数据。这个案例充分说明了网络环路对网络性能的严重影响。

2.2 STP 协议闪亮登场

为了应对网络环路带来的种种挑战，生成树协议（STP）应运而生。STP 的核心使命就是在存在冗余链路的网络中构建一个无环路的树形拓扑结构，就像一位技艺精湛的园丁，精心修剪网络的冗余部分，让网络保持健康有序的运行状态。

STP 的工作原理基于一个巧妙的算法，这个算法通过在交换机之间交换一种特殊的协议报文 —— 网桥协议数据单元（BPDU）来实现。BPDU 中包含了丰富的信息，如交换机的优先级、MAC 地址、端口 ID 以及路径开销等 。这些信息就像是网络中的 “身份证” 和 “地图”，帮助交换机们相互了解彼此的情况，从而进行一系列的选举和决策。

在 STP 的世界里，选举是一个至关重要的环节。首先是根交换机的选举，所有参与 STP 的交换机都有资格竞争根交换机的位置。选举的依据是交换机的网桥 ID（BID），BID 由交换机的优先级和 MAC 地址组成 。优先级通常是一个可配置的参数，取值范围为 0 - 61440，且必须是 4096 的倍数，默认值为 32768 。MAC 地址则是交换机的物理地址，具有唯一性。在选举过程中，BID 最小的交换机将脱颖而出，成为根交换机。根交换机就像是网络树形结构的 “树根”，是整个网络的核心和枢纽。

一旦根交换机选举完成，接下来就是根端口和指定端口的选举。对于每个非根交换机来说，它需要在自己的端口中选举出一个根端口，根端口是距离根交换机最近的端口，这个 “最近” 是通过计算路径开销来衡量的 。路径开销与链路的带宽密切相关，带宽越高，路径开销越低。如果有多条链路的路径开销相同，那么就会比较对端交换机的 BID 以及端口 ID，BID 和端口 ID 较小的端口将被选为根端口 。而在每个网段上，都要选举出一个指定端口，指定端口负责转发数据到其他网段。指定端口的选举规则与根端口类似，也是基于路径开销、交换机 BID 和端口 ID 来进行比较和选择。

除了根端口和指定端口，其他没有被选举上的端口就会被阻塞。被阻塞的端口虽然不能转发数据，但它们仍然会接收 BPDU，以便及时感知网络拓扑的变化 。一旦网络中的链路出现故障，STP 会迅速重新计算，将阻塞的端口转换为转发状态，从而实现链路的备份和冗余，保障网络的连通性。

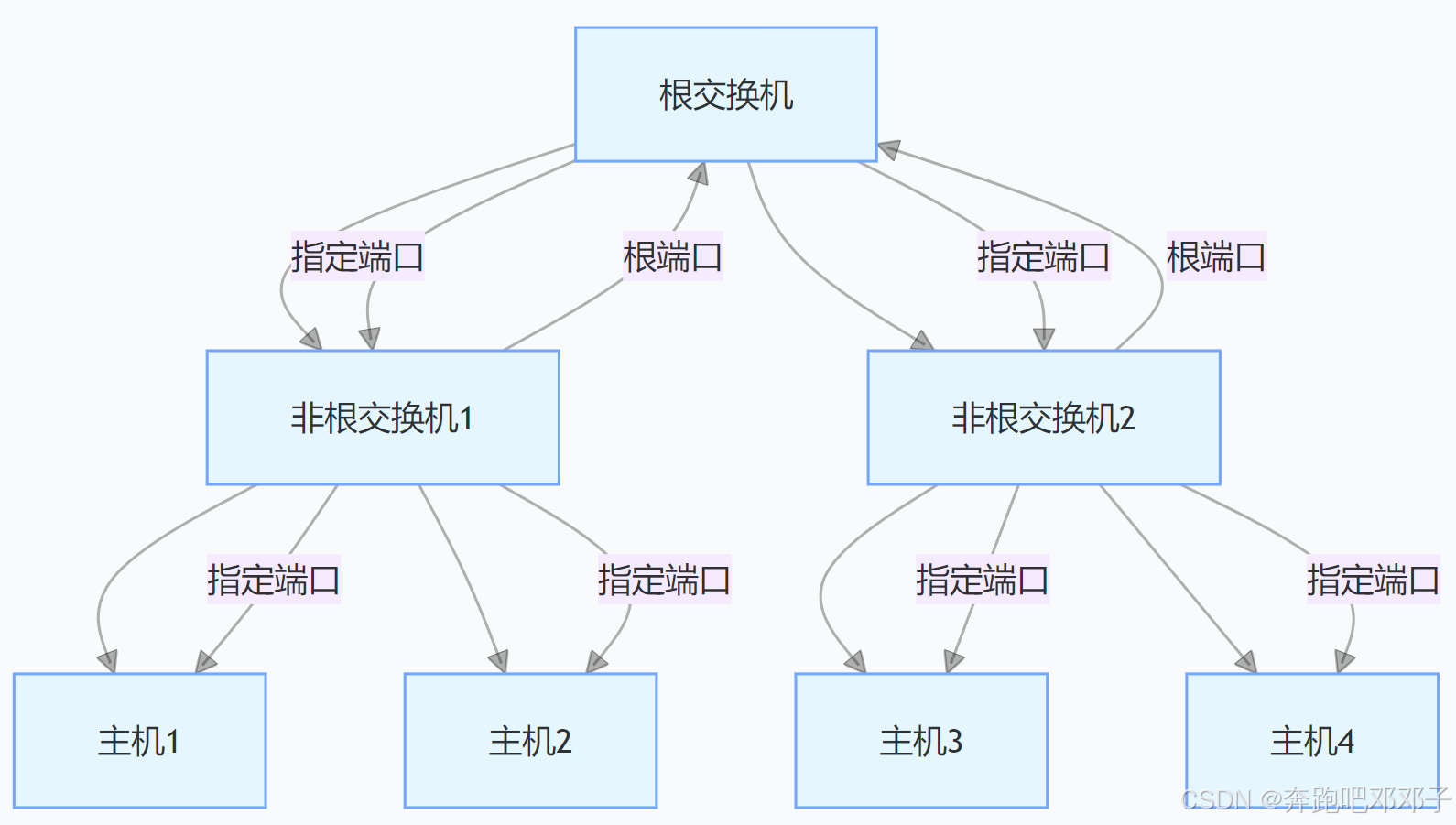

我们可以绘制一个简单的 STP 拓扑图，以便更清晰地理解 STP 的工作原理：

在这个拓扑图中，A 交换机是根交换机，B 和 C 交换机是非根交换机，B 和 C 交换机连接 A 交换机的端口是根端口，A 交换机连接 B 和 C 交换机的端口是指定端口，B 和 C 交换机连接主机的端口也是指定端口 。通过这样的端口角色分配，STP 成功地构建了一个无环路的树形拓扑，确保了网络数据的有序传输。

三、STP 协议核心探秘：生成树算法

3.1 选举根网桥

在 STP 的世界里，根网桥的选举是构建无环网络拓扑的基石。每一个参与 STP 的交换机都怀揣着成为根网桥的 “梦想”，但最终只有一个能脱颖而出 。选举的规则看似简单，却蕴含着深刻的网络逻辑。

根网桥的选举依据是网桥 ID（BID），BID 就像是交换机的 “独特名片”，由 2 字节的优先级和 6 字节的 MAC 地址组成 。优先级是一个可配置的参数，取值范围在 0 到 65535 之间，不过在实际应用中，它必须是 4096 的倍数，默认值为 32768 。这个优先级就像是运动员比赛的起跑顺序，数值越小，就越有机会在选举中抢占先机。而 MAC 地址则是交换机的物理身份标识，具有全球唯一性，它如同运动员的个人编号，确保了每个交换机在选举中的独特性。

当网络中的交换机开始进行根网桥选举时，它们会互相交换 BPDU 报文，每个 BPDU 报文中都携带着发送者的 BID 信息 。交换机们就像一群评委，仔细比较接收到的 BPDU 报文中的 BID 值。在这个过程中，BID 值最小的交换机将毫无悬念地当选为根网桥 。一旦根网桥确定，它就成为了整个网络拓扑的核心，其他交换机都将围绕它来计算和构建自己的端口角色。

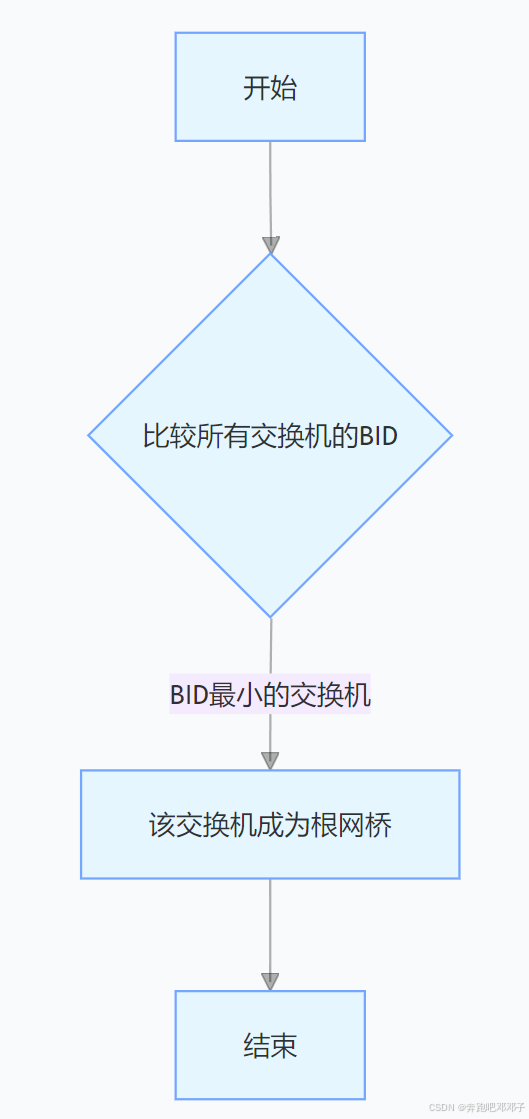

为了更直观地理解根网桥的选举过程，我们绘制一个简单的流程图：

假设网络中有三台交换机 S1、S2 和 S3，S1 的 BID 为 32768:00-01-00-00-00-01，S2 的 BID 为 32768:00-02-00-00-00-01，S3 的 BID 为 4096:00-03-00-00-00-01 。在选举过程中，首先比较优先级，S3 的优先级 4096 最小，所以 S3 无需再比较 MAC 地址，直接当选为根网桥 。如果 S3 的优先级也是 32768，那么就需要进一步比较 MAC 地址，MAC 地址最小的交换机将成为根网桥。

3.2 确定根端口

在根网桥选举完成后，网络中的非根交换机需要确定自己的根端口，根端口就像是非根交换机连接根网桥的 “高速公路”，是距离根交换机最近的端口 。这个 “最近” 可不是简单的物理距离，而是通过复杂的计算和比较得出的。

非根交换机在选择根端口时，主要依据以下几个因素。首先是根路径开销成本，这是衡量一个端口到根网桥距离的重要指标，它与链路的带宽密切相关 。一般来说，链路带宽越高，根路径开销成本越低。例如，10Mbps 链路的路径开销为 100，100Mbps 链路的路径开销为 19，1000Mbps 链路的路径开销为 4 。非根交换机在计算各个端口的根路径开销时，会将从该端口到根网桥所经过的所有链路的开销累加起来，开销总和最小的端口在根端口的竞争中就占据了优势。

如果有多条链路的根路径开销成本相同，那么就需要比较直连网桥 ID 。直连网桥 ID 就是与非根交换机直接相连的交换机的 BID 。在这种情况下，直连网桥 ID 较小的端口会更有机会成为根端口，因为较小的 BID 意味着这个直连交换机在网络中的地位可能更 “核心”，通过它连接根网桥可能是更优的选择。

当直连网桥 ID 也相同时，非根交换机就会比较对端端口 ID 。端口 ID 由端口优先级和端口编号组成，其中端口优先级是一个可配置的参数，取值范围为 0 到 255，默认值为 128 ，端口编号则是端口的唯一标识 。在比较端口 ID 时，先比较端口优先级，优先级较小的端口更有可能成为根端口 。如果端口优先级相同，那么就比较端口编号，端口编号较小的端口将最终被选为根端口 。

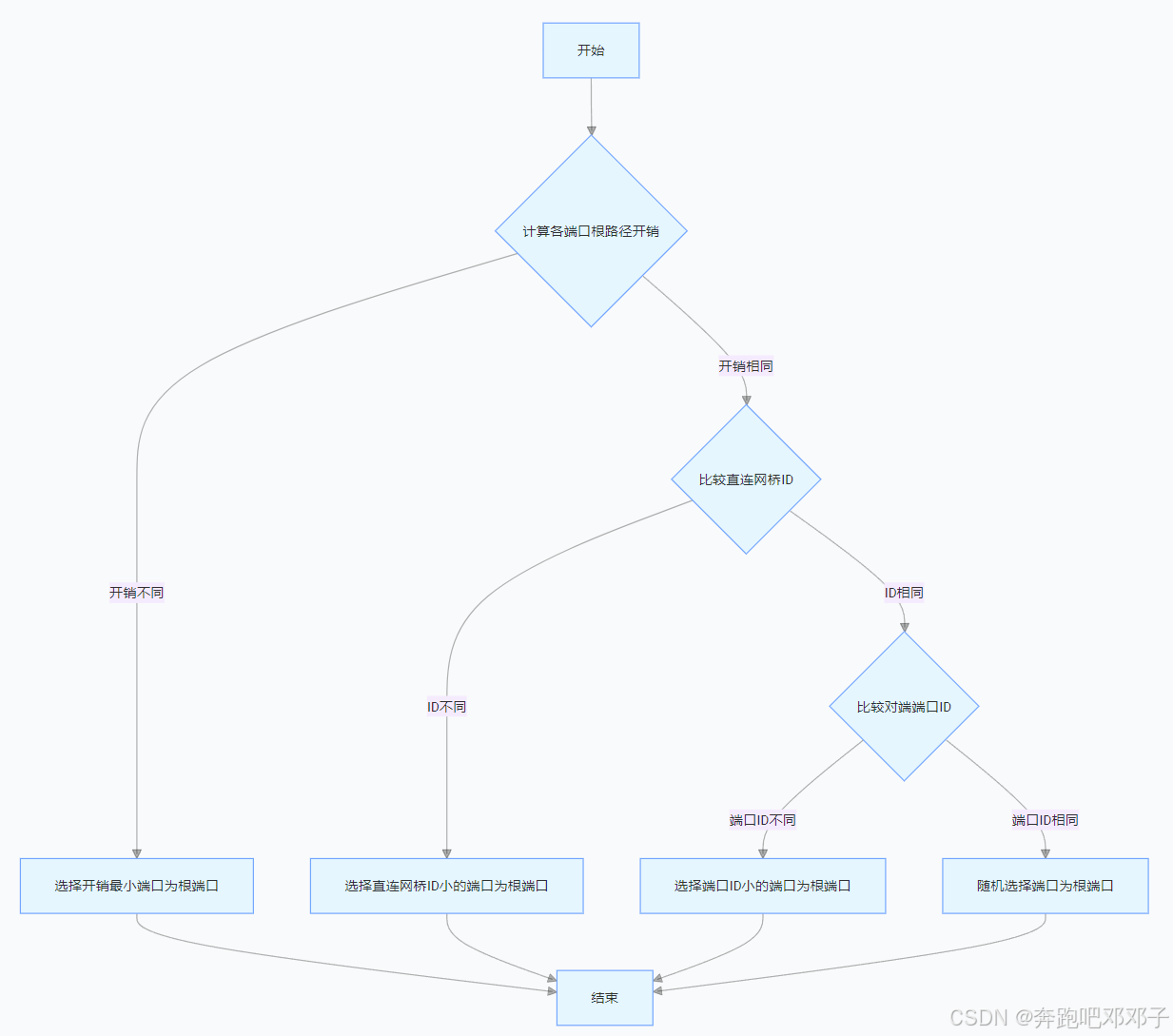

我们绘制一个非根交换机选择根端口的决策流程图：

假设有一个非根交换机 SW1，它有两个端口 P1 和 P2 分别连接到不同的交换机 。P1 通过一条 100Mbps 的链路连接到交换机 SW2，P2 通过一条 10Mbps 的链路连接到交换机 SW3 。首先计算根路径开销，P1 的开销为 19，P2 的开销为 100 ，所以 P1 在根路径开销上更具优势，此时 P1 就会被选为根端口 。但如果 P1 和 P2 连接的链路带宽相同，根路径开销也相同，就需要进一步比较直连网桥 ID，若 SW2 的 BID 小于 SW3 的 BID，那么 P1 将成为根端口 。若直连网桥 ID 也相同，再比较对端端口 ID，以此来确定最终的根端口。

3.3 选定指定端口

在每个网段中，都需要选举出一个指定端口，指定端口就像是网段与网络其他部分通信的 “使者”，负责转发数据到其他网段 。指定端口的选举规则与根端口有相似之处，但也有其独特的考量因素。

对于根网桥来说，它的所有端口都天然地成为指定端口，这是因为根网桥是网络的核心，从根网桥的端口转发数据到其他网段是最直接、最快速的路径 。而对于非根网桥所在的网段，指定端口的选举就需要遵循一定的规则。

首先，到根网桥的路径开销是一个重要的衡量标准 。在一个网段中，各个交换机连接到根网桥的路径开销可能不同，路径开销最小的端口在指定端口的竞争中具有很大的优势 。因为较小的路径开销意味着通过这个端口转发数据到根网桥，再从根网桥转发到其他网段，整个过程的效率更高，能够更快地传输数据。

如果在一个网段中，多个端口到根网桥的路径开销相同，那么就需要比较端口所在的网桥 ID 。网桥 ID 较小的交换机，其端口更有可能成为指定端口 。这是因为较小的网桥 ID 代表着这个交换机在网络中的地位相对更重要，它的端口在转发数据时可能更可靠、更高效。

当路径开销和网桥 ID 都相同时，就需要比较端口 ID 。端口 ID 由端口优先级和端口编号组成，与根端口选举时一样，先比较端口优先级，优先级较小的端口更有可能成为指定端口 。如果端口优先级相同，再比较端口编号，端口编号较小的端口将最终被选为指定端口 。

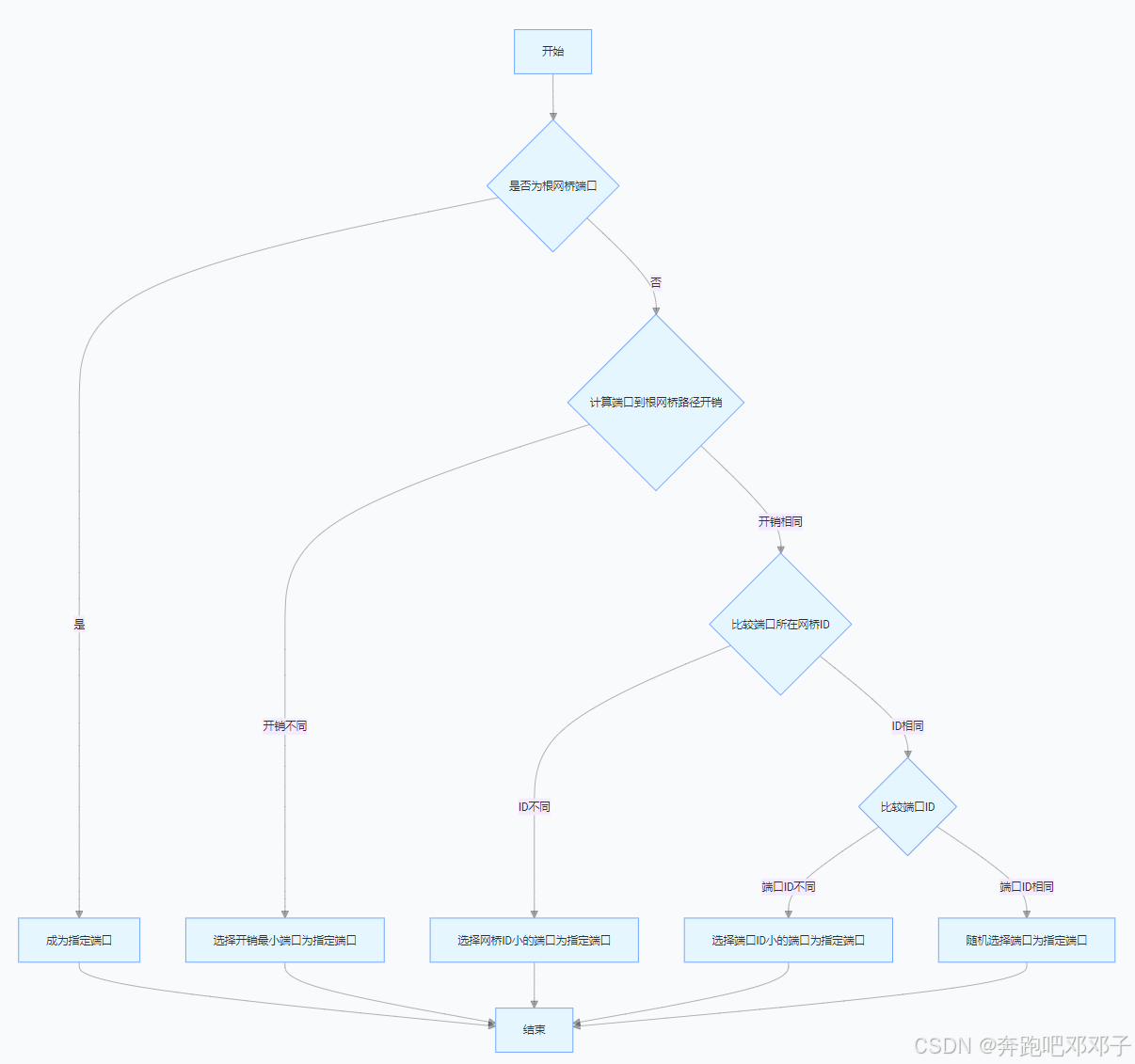

绘制一个端口角色确定过程的流程图：

假设有一个网段，其中有交换机 SW1 和 SW2 通过链路相连 。SW1 的端口 P1 和 SW2 的端口 P2 都参与指定端口的选举 。首先计算路径开销，若 P1 到根网桥的路径开销小于 P2 到根网桥的路径开销，那么 P1 就会被选为指定端口 。若路径开销相同，比较网桥 ID，若 SW1 的网桥 ID 小于 SW2 的网桥 ID，那么 P1 将成为指定端口 。若网桥 ID 也相同，再比较端口 ID，以此来确定最终的指定端口。

四、STP 协议端口状态解析

4.1 阻塞状态

在 STP 协议构建无环网络的过程中，阻塞状态是端口的一种重要状态。当一个端口处于阻塞状态时，它就像是一位沉默的观察者，静静地 “聆听” 着网络中的信息，却不参与数据的转发。

在这个状态下，端口虽然不转发用户数据帧，但它并没有 “偷懒”，而是在默默地接收网桥协议数据单元（BPDU） 。BPDU 对于端口来说就像是网络的 “情报”，端口通过接收 BPDU，持续关注着网络拓扑结构的变化 。一旦网络拓扑发生改变，比如链路故障或者新交换机的加入，处于阻塞状态的端口能够及时感知到这些变化，并根据新的 BPDU 信息来判断自己是否需要转换状态 。如果需要，它就会从阻塞状态转换为其他状态，重新参与到网络数据的转发中，以适应网络的新需求。

阻塞状态在防止网络环路方面发挥着至关重要的作用。想象一下，如果没有阻塞状态，所有的冗余链路都同时转发数据，那么网络就会陷入混乱，广播风暴、MAC 地址表震荡等问题将接踵而至 。而阻塞状态就像是网络中的 “安全阀”，它通过阻塞部分冗余端口，有效地切断了可能形成环路的路径，确保了网络数据能够沿着唯一的、无环的路径进行传输，从而保障了网络的稳定性和可靠性。

4.2 监听状态

当端口从阻塞状态转换到监听状态时，就如同一位从默默观察转为积极准备参与活动的参与者，它开始更加深入地参与到网络的 “交流” 中。

在监听状态下，端口的主要任务是积极地接收和发送 BPDU 。通过接收来自其他交换机的 BPDU，端口能够获取到丰富的网络信息，比如根网桥的位置、各个端口的角色以及网络拓扑的最新情况等 。同时，端口也会发送自己的 BPDU，向邻接交换机传达自己的状态和相关信息，表明自己正准备参与到活动拓扑中。

在这个过程中，端口会根据接收到的 BPDU 信息，仔细地计算到根网桥的最佳路径。它会综合考虑路径开销、直连网桥 ID 以及对端端口 ID 等因素，来确定自己是否应该成为根端口或指定端口 。如果计算结果表明它有可能成为根端口或指定端口，那么它就会为后续的角色转换做好准备 。监听状态是端口从 “旁观者” 到 “参与者” 的重要过渡阶段，为端口后续参与数据转发奠定了基础。

4.3 学习状态

如果端口在监听状态下成功确定自己是根端口或指定端口，那么它就会顺利进入学习状态，开启一段特殊的 “学习之旅” 。

在学习状态下，端口依然会持续接收和发送 BPDU，以保持与网络中其他交换机的信息同步。同时，它开始专注于学习 MAC 地址，构建 MAC 地址表。当端口接收到数据帧时，它会仔细检查数据帧的源 MAC 地址，并将这个地址与接收端口相关联，记录在 MAC 地址表中。随着时间的推移，端口通过不断地接收数据帧，MAC 地址表也会逐渐丰富和完善。

MAC 地址表对于交换机来说就像是一本 “通信字典”，它记录了各个 MAC 地址与端口的对应关系，使得交换机在转发数据帧时能够快速、准确地找到目标端口。在学习状态下构建 MAC 地址表，能够让端口在进入转发状态后，更加高效地转发数据，提高网络的通信效率。学习状态是端口为正式参与数据转发做准备的关键阶段，它让端口具备了更强大的数据处理能力。

4.4 转发状态

当端口顺利完成学习状态，并且确定网络拓扑稳定，同时自己是根端口或指定端口时，它就会进入转发状态，正式承担起网络通信的重任。

在转发状态下，端口可以正常地转发数据帧，实现设备之间的通信 。它就像是网络中的 “快递员”，根据 MAC 地址表的指引，将数据帧准确无误地发送到目标设备 。同时，端口也会继续接收和发送 BPDU，以便及时感知网络拓扑的变化 。一旦网络拓扑发生改变，端口会根据新的 BPDU 信息，重新调整自己的状态和转发策略，以适应网络的新需求。

只有处于转发状态的端口才能够真正地实现网络数据的传输，它是网络通信的关键节点 。转发状态的正常运行，保证了网络中各个设备之间能够顺畅地进行数据交换，维持了网络的正常运转。

五、RSTP 协议：STP 的进化之路

随着网络技术的飞速发展，传统的 STP 协议在应对一些复杂网络场景时，逐渐暴露出收敛速度慢等问题。为了更好地适应网络拓扑快速变化的需求，快速生成树协议（RSTP，Rapid Spanning Tree Protocol）应运而生，它就像是 STP 协议的一位 “进化者”，在继承 STP 基本原理的基础上，进行了一系列的优化和改进。

5.1 RSTP 协议的优势

RSTP 最显著的优势就是能够实现更快的网络收敛 。在网络拓扑发生变化时，比如链路故障或者新设备接入，RSTP 能够迅速做出反应，重新计算生成树，快速确定各个端口的角色和状态 。与 STP 相比，RSTP 大大缩短了端口从阻塞状态转换到转发状态的时间，从而显著减少了网络中断的时间，提高了网络的可用性 。这就好比在城市交通中，当遇到道路施工等突发情况时，RSTP 能够更快地规划出新的交通路线，让车辆能够迅速恢复通行，而 STP 可能需要较长的时间来调整交通规则和引导车辆。

RSTP 对端口角色和状态进行了重新定义和优化，使得协议的运行更加高效和灵活。它新增了替代端口（Alternate Port）和备份端口（Backup Port）两种角色。替代端口作为根端口的备份，当根端口出现故障时，替代端口可以迅速切换为根端口并进入转发状态，从而实现链路的快速切换 。备份端口则是为指定端口提供备份，确保在指定端口出现问题时，网络的连通性不受影响 。在 RSTP 中，端口状态也从 STP 的 5 种简化为 3 种，分别是丢弃（Discarding）状态、学习（Learning）状态和转发（Forwarding）状态 。这种简化不仅降低了协议的复杂度，也使得端口状态的转换更加清晰和高效。

5.2 快速收敛机制揭秘

RSTP 实现快速收敛的关键在于引入了一系列高效的机制，其中边缘端口机制是一个重要的组成部分 。在 RSTP 中，如果一个指定端口直接与终端设备相连，不再与其他交换设备连接，那么这个端口就可以被配置为边缘端口 。边缘端口就像是网络的 “边缘触角”，它不参与生成树的计算，能够直接从 Disable 状态转换到 Forwarding 状态，且不经历任何时延 。这就好比在一场接力比赛中，边缘端口可以直接从起点冲刺到终点，而不需要像其他端口那样经过多个中间阶段 。当一台计算机通过交换机的边缘端口接入网络时，它可以立即开始收发数据，大大提高了网络的接入速度和响应效率。

不过，一旦边缘端口收到 BPDU，它就会丧失边缘端口的属性，转变为普通端口，并重新参与生成树的计算 。为了防止这种情况的发生，可以在交换机上启用 BPDU 保护功能 。当边缘端口收到 BPDU 时，交换机会将其自动关闭，同时通知网管系统，从而避免了因边缘端口收到 BPDU 而引起的网络震荡。

根端口和指定端口的快速切换机制也是 RSTP 快速收敛的重要保障 。当网络中的根端口失效时，RSTP 会迅速将最优的替代端口切换为根端口，并直接进入转发状态。这是因为通过替代端口连接的网段上必然存在一个指定端口可以通往根桥，所以能够快速实现链路的切换，确保网络的连通性 。而在指定端口的快速切换方面，RSTP 引入了提议 / 同意（Proposal/Agreement，P/A）机制 。当一个端口被选举为指定端口后，它会先进入 Discarding 状态，然后通过 P/A 机制与对端交换机进行快速协商 。具体过程如下：该端口向对端交换机发送一个携带 Proposal 标志的 RST BPDU 报文，表示自己希望成为指定端口并进入转发状态 。对端交换机收到报文后，会暂时阻塞除边缘端口之外的所有端口，以防止临时环路的产生，然后向发送方返回一个携带 Agreement 标志的 RST BPDU 报文，表示同意对方成为指定端口并进入转发状态 。发送方收到同意报文后，就可以立即进入转发状态，同时下游设备继续执行 P/A 协商过程，直到整个网络拓扑收敛完成。这种机制大大加快了指定端口进入转发状态的速度，从而实现了网络的快速收敛。

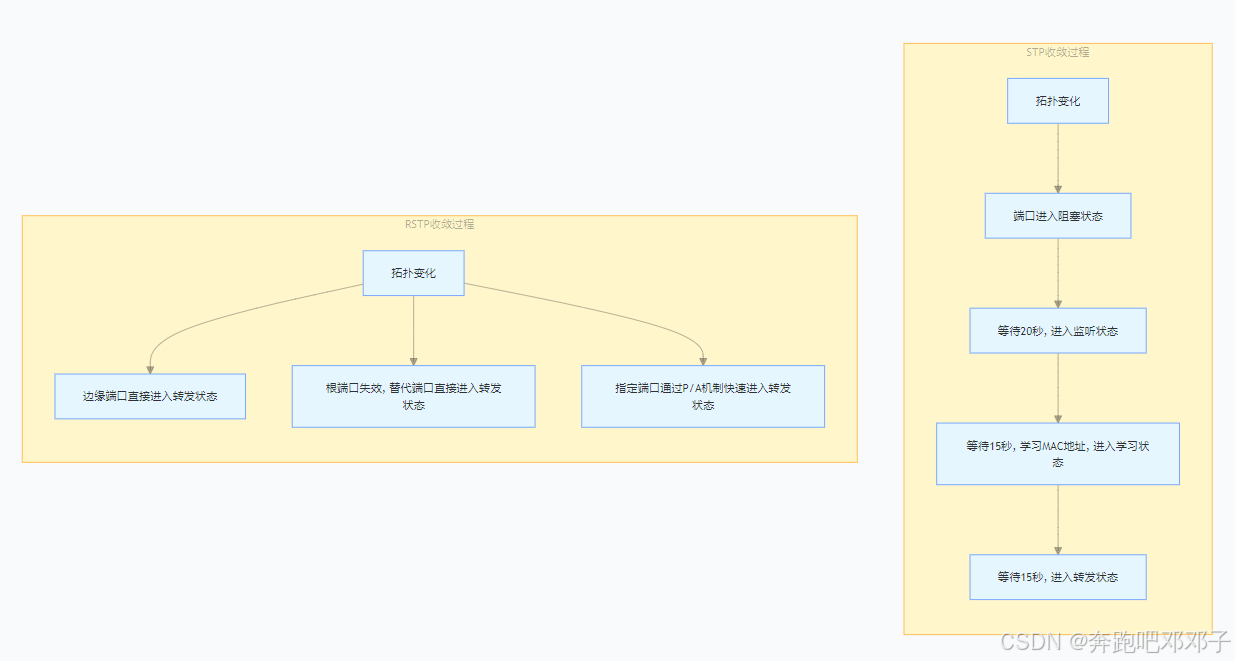

为了更直观地对比 RSTP 与 STP 的收敛过程，我们绘制一个对比图：

从这个对比图中可以清晰地看出，RSTP 在拓扑变化后的收敛过程中，通过边缘端口、根端口和指定端口的快速切换机制，大大缩短了端口状态转换的时间，实现了网络的快速收敛 。而 STP 则需要经过较长时间的等待和状态转换，才能使端口进入转发状态，恢复网络通信。

六、实战演练：STP 协议配置与案例分析

6.1 配置步骤详解

以华为交换机为例，为你详细介绍 STP 协议的配置步骤。
全局启用 STP 协议：
在系统视图下，使用命令 “stp enable” 即可开启全局 STP 协议。这就好比为交换机打开了 STP 功能的 “开关”，让交换机具备了运行 STP 协议的基础条件 。例如，在华为交换机的命令行界面中，输入以下命令：

system-view
stp enable

执行上述命令后，交换机就开始运行 STP 协议，参与生成树的计算和构建。

配置 STP 工作模式：

华为交换机支持多种 STP 工作模式，如 STP、RSTP 和 MSTP 。默认情况下，交换机可能运行的是某种特定模式，你可以根据网络的实际需求进行调整。若要将交换机的 STP 工作模式配置为 RSTP，可在系统视图下输入命令 “stp mode rstp” 。比如：

system-view
stp mode rstp

这样就将交换机的 STP 工作模式切换为 RSTP，以获得更快的收敛速度和更高效的网络性能。

配置根网桥：

在网络中，确定根网桥是构建稳定生成树拓扑的关键步骤。你可以通过设置交换机的优先级来影响根网桥的选举 。优先级数值越小，交换机成为根网桥的可能性就越大。例如，将一台核心交换机设置为根网桥，可在系统视图下使用命令 “stp priority [优先级值]”，其中优先级值必须是 4096 的倍数，取值范围为 0 - 61440 。若将优先级设置为 4096，命令如下：

system-view
stp priority 4096

这样，该交换机在 STP 选举中就具有较高的优先级，很有可能成为根网桥。另外，也可以使用 “stp root primary” 命令直接将当前交换机设置为根网桥，此时交换机会自动将优先级设置为 24576 ；使用 “stp root secondary” 命令可将交换机设置为备份根网桥，其优先级会自动设置为 28672。

配置端口参数：

端口参数的配置对于优化 STP 的运行效果非常重要。其中，路径开销和端口优先级是两个关键参数。

• 配置路径开销：路径开销与链路带宽相关，通过修改路径开销，可以影响端口在生成树中的角色和数据转发路径 。在端口视图下，使用命令 “stp cost [cost 值]” 来设置端口的路径开销 。例如，要将某端口的路径开销设置为 20，命令如下：

interface GigabitEthernet 0/0/1
stp cost 20

• 配置端口优先级：端口优先级也会影响端口在生成树中的角色选举 。在端口视图下，使用命令 “stp port-priority [优先级值]” 来设置端口优先级，优先级值的范围是 0 - 255，默认值为 128 。若将某端口的优先级设置为 64，命令如下：

interface GigabitEthernet 0/0/1
stp port-priority 64

• 配置边缘端口：
  如果交换机的某个端口直接连接终端设备，如 PC 或服务器，为了加快端口的收敛速度，可以将其配置为边缘端口 。在端口视图下，使用命令 “stp edged-port enable” 即可开启边缘端口功能 。例如：

interface GigabitEthernet 0/0/2
stp edged-port enable

这样，该端口在连接终端设备时，就可以直接从 Disable 状态转换到 Forwarding 状态，无需经历监听和学习状态，大大提高了网络的接入速度 。同时，为了防止边缘端口意外收到 BPDU 报文导致网络震荡，还可以启用 BPDU 保护功能 。在端口视图下，使用命令 “stp bpdu-protection” 即可开启 BPDU 保护。例如：

interface GigabitEthernet 0/0/2
stp bpdu-protection

当启用 BPDU 保护的边缘端口收到 BPDU 报文时，端口会自动进入 Err - Disable 状态，从而避免了环路的产生。

6.2 案例深度剖析

假设一个企业网络，其拓扑结构由核心交换机、汇聚交换机和接入交换机组成 。核心交换机与汇聚交换机之间、汇聚交换机与接入交换机之间都部署了冗余链路，以提高网络的可靠性 。然而，在网络部署初期，由于没有正确配置 STP 协议，导致网络出现了严重的环路问题。

在这个网络中，当一台 PC 发送广播帧时，广播帧会在冗余链路中不断循环转发，形成广播风暴 。这使得网络带宽被迅速耗尽，正常的数据传输无法进行，网络陷入瘫痪状态 。同时，由于广播帧的不断转发，交换机的 MAC 地址表也陷入了混乱，频繁地进行更新，导致交换机无法准确地转发数据帧。

为了解决这个问题，网络管理员开始对网络进行 STP 协议的配置 。首先，将核心交换机设置为根网桥，通过命令 “stp root primary”，确保核心交换机在 STP 选举中成为根网桥，从而为整个网络提供稳定的拓扑基础 。然后，对汇聚交换机和接入交换机的端口进行了配置，根据链路的实际带宽，合理调整了端口的路径开销 。对于连接核心交换机的端口，适当降低路径开销，使其在生成树中更有可能成为根端口或指定端口，优先转发数据 。对于连接其他交换机的冗余链路端口，适当增加路径开销，降低其在生成树中的优先级，使其在正常情况下处于阻塞状态，防止环路的产生。

在配置完成后，网络的稳定性得到了显著提升 。广播风暴问题得到了有效解决，网络带宽不再被广播帧大量占用，正常的数据传输能够顺利进行 。交换机的 MAC 地址表也恢复了稳定，能够准确地根据 MAC 地址转发数据帧。

通过这个案例，我们可以得到以下经验教训：在网络设计和部署过程中，必须充分考虑网络环路的问题，并及时配置 STP 协议 。合理配置 STP 协议的各项参数，如根网桥的选择、端口路径开销和优先级的调整等，对于构建稳定可靠的网络拓扑至关重要 。同时，在网络运维过程中，要定期检查 STP 协议的运行状态，确保其能够正常工作，及时发现和解决潜在的网络问题。

七、总结与展望

7.1 要点回顾

STP 协议作为网络领域的关键技术，在构建稳定可靠的网络拓扑中发挥着举足轻重的作用。其核心原理是通过选举根网桥、确定根端口和指定端口，以及阻塞非指定端口，来构建一个无环路的树形拓扑结构 。在选举根网桥时，依据网桥 ID（BID），BID 由优先级和 MAC 地址组成，数值最小的交换机脱颖而出成为根网桥。非根交换机在确定根端口时，会综合考虑根路径开销成本、直连网桥 ID 以及对端端口 ID 等因素，选择距离根网桥最近的端口 。而在每个网段中，通过比较到根网桥的路径开销、网桥 ID 和端口 ID 来选举指定端口，负责转发数据到其他网段。

STP 协议的端口状态丰富多样，阻塞状态下端口虽不转发用户数据帧，但会接收 BPDU 以感知网络拓扑变化，有效防止网络环路；监听状态时，端口积极接收和发送 BPDU，计算到根网桥的最佳路径，为后续角色转换做准备；学习状态中，端口持续接收和发送 BPDU，同时学习 MAC 地址构建 MAC 地址表，提升数据处理能力；转发状态下，端口正常转发数据帧，实现设备间通信，是网络通信的关键环节。

随着网络技术的发展，RSTP 协议应运而生，它是 STP 的优化升级版。RSTP 的优势显著，能够实现更快的网络收敛，大大减少网络中断时间。在端口角色和状态方面，它新增了替代端口和备份端口，简化了端口状态，使其从 STP 的 5 种简化为 3 种，提高了协议运行的效率和灵活性。RSTP 实现快速收敛的机制也十分巧妙，边缘端口机制让直接连接终端设备的端口能直接从 Disable 状态转换到 Forwarding 状态，无需时延 ；根端口和指定端口的快速切换机制，通过替代端口和 P/A 机制，在链路故障时能迅速切换端口状态，保障网络连通性。

7.2 未来展望

展望未来，随着网络技术的持续革新，网络规模不断扩张，网络拓扑愈发复杂，对网络可靠性和稳定性的要求也水涨船高。STP 协议作为保障网络无环运行的基础协议，将在未来网络发展中扮演更为关键的角色 。一方面，在传统企业网络和园区网络中，STP 协议仍将是构建稳定网络架构的重要支撑 。随着企业数字化转型的加速，越来越多的业务依赖于网络，STP 协议能够确保网络在冗余链路存在的情况下稳定运行，避免因网络环路导致的业务中断 。在数据中心网络中，虽然新兴的网络技术层出不穷，但 STP 协议依然不可或缺 。数据中心内的服务器数量众多，网络连接复杂，冗余链路是保障数据中心高可用性的重要手段 。STP 协议能够有效地管理这些冗余链路，防止环路的产生，确保数据中心网络的高效运行。

另一方面，为了更好地适应未来网络的发展需求，STP 协议也将不断演进 。在收敛速度方面，有望进一步优化，以满足对网络实时性要求极高的应用场景，如工业互联网、自动驾驶等 。这些应用场景对网络的响应速度和稳定性要求近乎苛刻，STP 协议需要不断提升收敛速度，才能确保数据的及时传输和处理。在与其他网络技术的融合方面，STP 协议也将不断探索新的可能性。随着软件定义网络（SDN）和网络功能虚拟化（NFV）技术的兴起，STP 协议可以与这些技术相结合，实现更加灵活和智能的网络管理。在 SDN 架构下，控制器可以集中管理网络中的 STP 协议参数，根据网络流量和拓扑变化实时调整 STP 的运行策略，提高网络资源的利用率。在网络自动化运维趋势下，STP 协议的配置和管理也将朝着自动化、智能化方向发展 。通过自动化工具和人工智能技术，能够实现 STP 协议的自动配置、故障自动诊断和修复，降低网络运维成本，提高网络运维效率。相信在未来，STP 协议将不断发展创新，为网络技术的进步贡献更大的力量。
