Keil调试教程

Keil编译器的调试

目录

一、预设

二、常用按钮介绍

三、变量与I/O口的查看

一、预设

首先打开Options for Target...

在Target标签下将Xtal（更改为单片机晶振频率值）

Ctrl+F5或者点击调试按钮快捷图标，进入调试模式

二、常用按钮介绍

  1       2    3       4     5    6     7                    8                        9

1>将程序复位到主函数开始处

2>全速运行程序，运行时不停止

3>停止全速运行（在全速运行时激活）

4>下一步（语句依次执行）

5>下一步（在主函数中按行依次执行，不会进入子函数）

6>在进入子函数内部时激活，执行完剩余子函数命令，并进入主函数

7>程序运行至光标选中行

8>显示/隐藏编译窗口，可以查看C语言编译后对应的汇编语言

9>显示/隐藏变量观察窗口，可以查看当前变量值

三、变量与I/O口的查看

    变量查看：

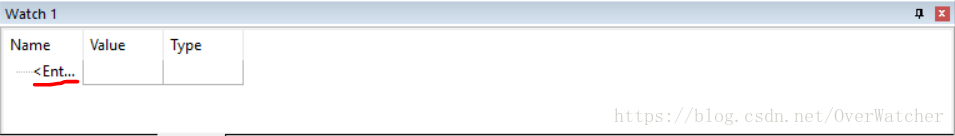

    选中显示编译窗口，右下角会显示如图界面



    双击红线，输入变量名称，如

    即可查看变量值

    I/O口查看：

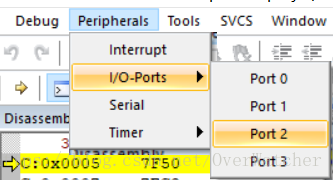

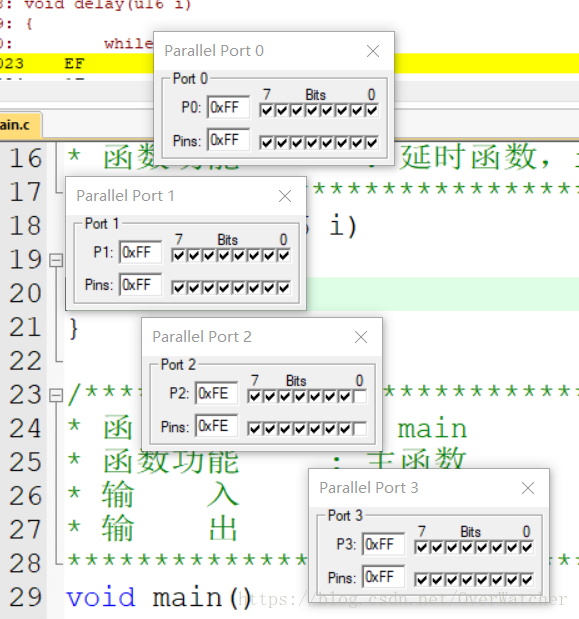

    选中想要查看的I/O口（如：P2口）即可进行查看



       可在调试运行时查看或是同时查看多个I/O口





    可通过再次点击调试按钮快捷图标或是Ctrl+F5退出调试
