51单片机学习笔记——LCD1602

一、液晶的概述

液晶的型号命名规则

液晶的命名规则有两种，第一种是按照显示字符的行数和列数命名的，如LCD1602，表示液晶上显示2行，一行16个字符；第二种是按照液晶点阵的行数和列数命名的，如LCD12232，表示液晶上有122x32个点来显示图形。

二、LCD1602

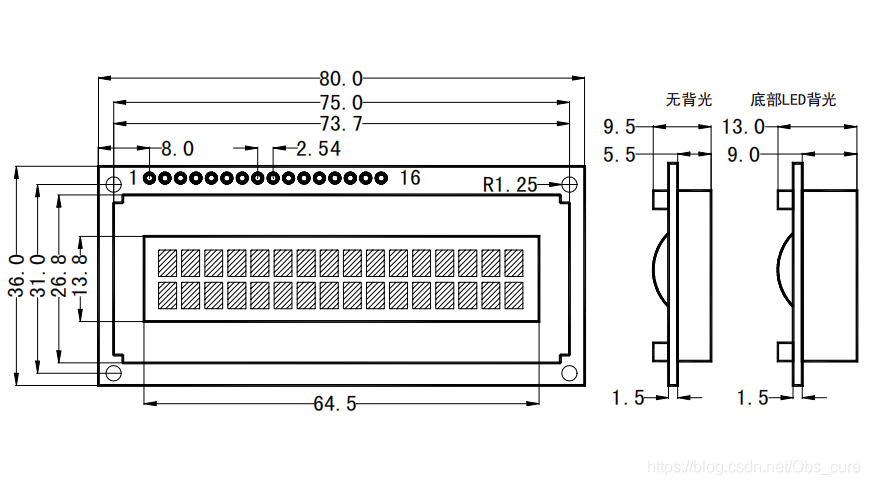

1.概况

LCD1602为5V电压驱动，带背光，可显示两行，每行16个字符，不能显示汉字，内置128个字符的ASCII字符集字库，既可显示库中的字符，也可显示自定义字符。只有并行接口，无串行接口。LED可以静态显示字符，也可以使用移屏指令实现整屏幕左移。

2.引脚详情

引脚	名称	解释
1	VSS	电源地
2	VDD	电源正极
3	VL	液晶显示偏压信号，可以改变背光亮度，对比调整电压
4	RS	数据/命令选择端，0输入指令，1输入数据
5	R/W	读/写选择的端，0写入指令或数据，1读取信息
6	E	使能信号，1时读取信息，下降沿执行指令
7-14	D0-D7	数据输入/输出端
15	BLA	背光源正极
16	BLK	背光源负极

3.I/O口与操作

在大多数时候很少使用LCD1602的读取功能，因此在第5引脚R/W置0时，有如下功能：

命令操作

当第4引脚RS置0时，D0-D7为命令接收位，有如下指令和模式可以设置：
（0为低电平，1为高电平，X为任意电平，?为不同电平对应指令在下表中）

• 清屏
  清除液晶显示器，DDRAM的内容填入空白ASCII码20H；光标归位，撤回到显示屏左上方；地址计数器(AC)设置为0。

位序号	D7	D6	D5	D4	D3	D2	D1	D0
电平	0	0	0	0	0	0	0	1

• 光标归位
  光标归位，撤回到显示屏左上方；地址计数器(AC)设置为0。

位序号	D7	D6	D5	D4	D3	D2	D1	D0
电平	0	0	0	0	0	0	1	X

• 模式设置
  模式设置包括设置光标的移位方向和写入数据后显示屏是否移动。

位序号	D7	D6	D5	D4	D3	D2	D1	D0
电平	0	0	0	0	0	1	?	?

位序号与电平	功能解释
D1=0	写入新数据后光标左移
D1=1	写入新数据后光标右移
D0=0	写入新数据后显示屏不移动
D0=1	写入新数据后显示屏右移一个字符

• 显示开关控制
  显示开关控制包括控制显示器开/关，光标的显示/关闭以及是否闪烁。

位序号	D7	D6	D5	D4	D3	D2	D1	D0
电平	0	0	0	0	1	?	?	?

位序号与电平	功能解释
D2=0	显示功能关
D2=1	显示功能开
D1=0	无光标
D1=1	有光标
D0=0	光标闪烁
D0=1	光标不闪烁

• 设定显示屏或光标移位
  可以使光标移位或使整个显示屏移位。

位序号	D7	D6	D5	D4	D3	D2	D1	D0
电平	0	0	0	1	?	?	X	X

位序号与电平	功能解释
D3=0,D4=0	光标左移1格，AC值-1
D3=0,D4=1	光标右移1格，AC值+1
D3=1,D4=0	显示器上字符全部左移1格，光标不动
D3=0,D4=0	显示器上字符全部右移1格，光标不动

• 功能设定
  功能设定包括设定数据总线位数、显示的行数和字型。

位序号	D7	D6	D5	D4	D3	D2	D1	D0
电平	0	0	1	?	?	?	X	X

位序号与电平	功能解释
DB4=0	数据总线为4位
DB4=1	数据总线为8位
DB3=0	显示1行
DB3=1	显示2行
DB2=0	5×7点阵/字符
DB2=1	5×10点阵/字符

• 其他位与指令的关系

位序号	功能解释
D6=1	设定下一个要存入数据的CGRAM的地址
D7=1	设定下一个要存入数据的DDRAM的地址

注：
1.在D7=1设置地址时，由于地址只有80个字节，因此只需要七位就能表示了。(2⁷=128)
2.总线即为单片机与D0-D7连接时的使用线的数量。8位总线即LCD1602上D0-D7都与单片机的IO口进行数据交换，4位总线为D4-D7(高四位)与单片机的IO口进行数据交换。在液晶屏刷新率不高时，或者单片机IO口数量紧张时，采用4线。
3.AC(Address Counter)地址计数器。汇编常用，不过这里表示保存地址指针的空间。地址指针（光标）通过地址计数器寻址。

地址操作

LCD1602中有3个储存器：

• DDRAM(Display Data RAM)

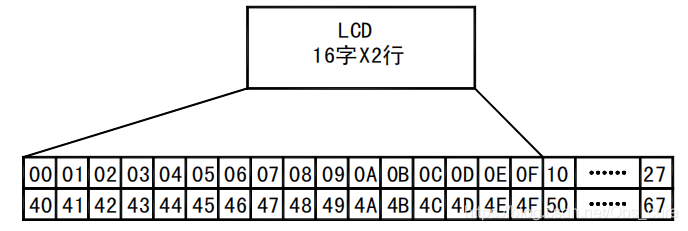

  DDRAM是显示数据随机存储器。共80个字节。从下图可以看出，DDRAM中的地址对应的LCD每个字符的位置。但只有2×16个地址可以对应到液晶上的每一位，剩余的地址只能储存信息但不会显示在液晶上。
  事实上，我们不会直接操纵液晶的地址。而是通过地址指针（光标）来进行左移右移，然后写入数据。当第4引脚RS置1时，D0-D7为数据接收位，通过接收到的数据写入地址指针（光标）指向的地址。
• CGROM(Character Generation ROM)

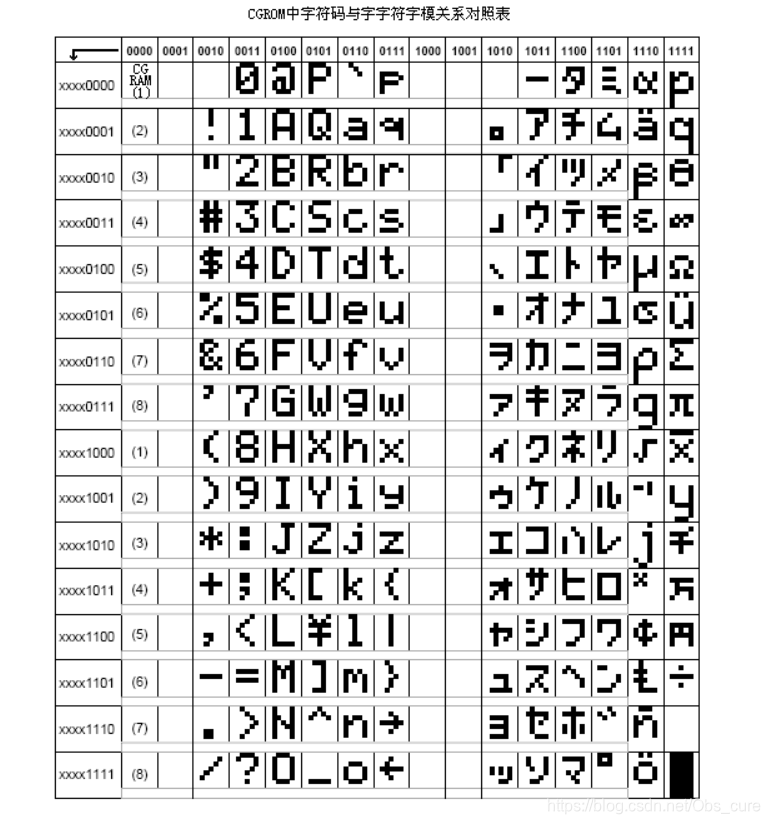

  CGROM是标准字符储存器。储存了每个字符的点阵形状。在液晶出场时就固化在控制芯片中的，不能更改。

• CGRAM(Character Generation RAM)
  CGRAM是存放字符点阵的储存器，能存放自定义字符库。用户可以更改。

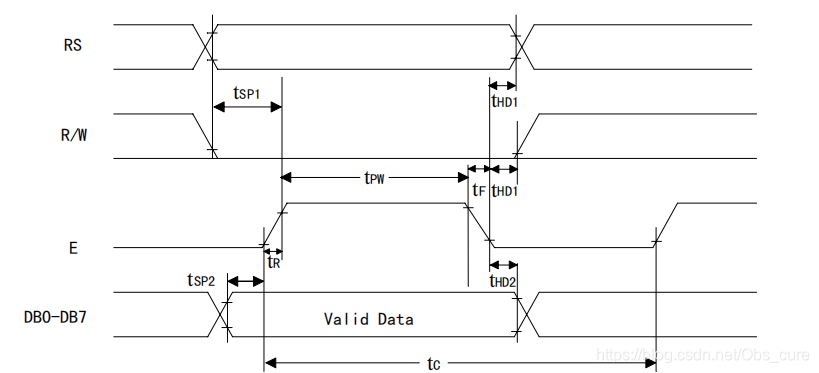

4.时序图

写操作步骤

步骤	操作	解释
1	判断D7是否处于忙状态	由于LCD1602速度高于单片机，因此不需要判断或简单延时即可
2	设定RS	选择写命令还是写数据
3	设定R/W	置低电平为写模式
4	操作D0-D7	将数据送达到数据线上
5	给E端口一个高频脉冲	把数据送入液晶，完成写操作

初始化步骤

步骤	操作	解释
1	RS = 0,R/W=0	设置写入指令模式
1	D0-D7=0x38	写入功能设定 总线选择为8 显示2行 5×7点阵
2	D0-D7=0x0d	写入显示开关 显示功能开 无光标 光标不闪烁
3	D0-D7=0x06	写入模式选择 光标右移 屏幕不移动
3	D0-D7=0x01	清屏
3	D0-D7=0x80	设置数据指针起点

注：在每一步操作中间可以加入延时函数，防止指令输入有误。

5.例程：在LCD1602上打印Hello world!

#include <reg52.h>
typedef unsigned int u16;
typedef unsigned char u8;

#define LCD1602_DATAPINS P0		//P0口连接到LCD1602的D0-D7
sbit LCD1602_E=P2^7;			//使能端口
sbit LCD1602_RW=P2^5;			//读写选择端口
sbit LCD1602_RS=P2^6;			//数据命令选择端口
u8 Disp[]="  Hello world!  ";

void Delay(u16);  				//延时函数
void LcdWriteCom(u8);			//写命令函数
void LcdWriteData(u8);			//写数据函数
void LcdInit();					//LCD1602初始化函数

void main(void)
{
	u8 i;
	LcdInit();
	for(i=0;i<16;i++)
	{
		LcdWriteData(Disp[i]);
	}
	while(1);
}

void Delay(u16 c)   			//延时函数
{
    u8 a,b;
	for (;c>0;c--)
		for(b=199;b>0;b--)
			for(a=1;a>0;a--);
}

void LcdWriteCom(u8 com)	 	//写入命令
{
	LCD1602_E = 0;   			//使能
	LCD1602_RS = 0;	  			//选择发送命令
	LCD1602_RW = 0;	  			//选择写入
	LCD1602_DATAPINS = com;     //放入命令
	Delay(1);					//延时1ms,等待数据稳定
	LCD1602_E = 1;	        	//写入时序
	Delay(5);	 				//延时1ms,保持时间
	LCD1602_E = 0;
}

void LcdWriteData(u8 dat)		//写入数据
{
	LCD1602_E = 0;				//使能清零
	LCD1602_RS = 1;				//选择输入数据
	LCD1602_RW = 0;				//选择写入
	LCD1602_DATAPINS = dat; 	//写入数据
	Delay(1);
	LCD1602_E = 1;  			//写入时序
	Delay(5);  					//延时1ms,保持时间
	LCD1602_E = 0;
}

void LcdInit()					//LCD初始化子程序
{
	LcdWriteCom(0x38);  		//总线选择为8 显示2行 5×7点阵
	LcdWriteCom(0x0d);  		//显示功能开 无光标 光标不闪烁
	LcdWriteCom(0x06);  		//光标右移 屏幕不移动
	LcdWriteCom(0x01);  		//清屏
	LcdWriteCom(0x80);  		//设置数据指针起点
}

注：
1.例程采用的是8位总线，4位总线需要线接收高四位然后进行移位再写入低四位。
2.若要在第二行打印，只需要加一句LcdWriteCom(0x80+0x40);使得地址指针移动到第二行开头。
