大唐杯学习笔记(1)—— 5G网络架构与组网部署

一、名词汇总

1.核心网与接入网

名词	定义
核心网	核心网部分就是位于网络子系统内，核心网的主要作用是把A口上来的呼叫请求或数据请求，接续到不同的网络上。
接入网	所谓接入网是指核心网络到用户终端之间的所有设备，其长度一般为几百米到几公里，因而被形象地称为"最后一公里"。

个人理解，核心网和接入网的定义比较好理解，就像是快递公司，会把一座城市的快递收集起来，这部分是接入网，再根据快递的信息处理其下一步应该发往哪个城市，这个快递公司的工作就是核心网。

2.5G网络架构

名词	定义
SA组网	(Standalone)5G独立组网
NSA组网	(Non-Standalone)5G非独立组网
NB	3G基站代称
eNB	4G基站代称
gNB	5G基站代称
en-gNB	承载部分4G业务的5G基站代称
gn-eNB	承载部分5G业务的4G基站代称
5GC	5G核心网
NG-（R）AN	由多个与5GC连接的gNB组成的(无线)接入网
NG接口	无线接入网和5G核心网之间的接口
Xn接口	NG-RAN节点（gNB或ng-eNB）之间的网络接口

学习网络就要学习他的发展过程。经济基础决定上层建筑，在建设5G的过程中不可能把3G、4G的基站全拆了换成5G。他是逐步演进逐步替换的过程。因此现在的5G组网也借助了4G的一些物理设备。有部分4G设备构成的5G网络就是NSA了。
从整个网络发展上看，很多新技术新协议的出现都要兼容老的一些协议，主要是我们的互联网过于庞大，想要进行迭代更新，也要考虑一些经济和一些现实问题。
NG接口分为NG-C接口控制面接口和NG-U接口用户面接口。

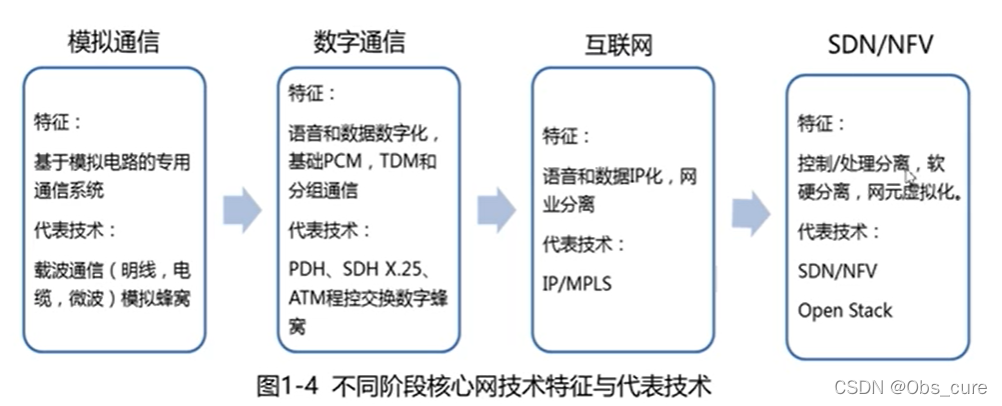

3.核心网架构演进

(1)2G核心网

名词	定义
PCM	脉冲编码调制
TDM	时分复用技术
分组通信	利用无线信道以分组方式传送数据或话音信息的通信
PDH	准同步数字系列，美日采用μ律，欧洲和我国采用A律
SDH	同步数字体系，PDH改进型，速度更快，统一了光接口
X.25	是目前使用最广泛的分组交换协议
ATM	异步传递方式，采用统计时分复用
STM	同步传递方式，采用时分复用

(1)3G，4G核心网

名词	定义
MPLS	多协议标签交换，用于不同的包转发和包交换技术，面向连接
SDN	软件定义网络，将数据与控制相分离
NFV	网络功能虚拟化
Open Stack	一个云计算平台项目，覆盖了网络、虚拟化、操作系统、服务器等各个方面

4.4G核心网架构

名词	定义
LTE	长期演进技术，3G与4G技术之间的过渡
UE	终端
Uu	空中接口
E-UTRAN	演进的UMTS陆地无线接入网，即LTE移动通信无线网络
S1-U	eNodeB（基站）与 EPC（分组核心网）之间的通讯接口，-U同上表示用户数据部分
GW-U	Gateway是网关，百度上有GW-S表示服务网关，猜测这里表示用户(User)网关
SGi	与外部数据网络对接
HSS	归属用户服务器，负责管理用户的签约数据及移动用户的位置信息
MME	移动性管理实体，负责处理信令
SGW	服务网关，负责处理业务流
CG	计费网关/计费网关，负责完成计费话单的检错、纠错和话单的合并,并完成话单格式的转换
PGW	分组数据网网关，负责分组数据包路由和转发；3GPP和非3
