引言
在现代电子设备中,LED数码管作为一种经典的数字显示器件,依然广泛应用于各类仪器仪表、家电控制和工业设备中。相比于静态显示方式,动态显示技术能够显著减少硬件资源占用,降低功耗,是嵌入式系统开发中的一项重要技能。本文将深入探讨LED数码管动态显示的原理、实现方法以及实际应用中的优化技巧。
一、LED数码管基础
1.1 数码管结构与类型
LED数码管由多个发光二极管(LED)组成,常见的有7段数码管(显示数字0-9)和8段数码管(多一个小数点)。根据内部连接方式可分为:
-
共阳极:所有LED的阳极连接在一起,接高电平
-
共阴极:所有LED的阴极连接在一起,接低电平
1.2 数码管编码原理
每个数字对应特定的段码组合,例如数字"0"需要点亮a、b、c、d、e、f段。共阴和共阳的段码值是互补关系。
二、动态显示原理
2.1 为什么需要动态显示
当需要驱动多个数码管时,如果采用静态显示方式,每个数码管需要独立的I/O控制,对于4位数码管就需要4×8=32个I/O口,这在实际项目中是不可行的。
动态显示利用人眼视觉暂留特性(Persistence of Vision),通过快速轮流点亮各个数码管,只要刷新频率足够高(通常>60Hz),人眼就会看到连续稳定的显示。
2.2 动态显示实现机制
-
位选控制:每次只使能一个数码管
-
段码输出:输出当前数码管要显示的内容
-
快速切换:以一定频率轮流切换各个数码管
-
视觉暂留:人脑将快速切换的画面融合为连续显示
三、硬件电路设计
3.1 典型驱动电路
复制
+------------+ +-----------------+ | 单片机 | | 数码管阵列 | | | | | | GPIO[7:0]--|-------|-->段控制(a-h) | | | | | | GPIO[3:0]--|-------|-->位控制(1-4) | +------------+ +-----------------+
3.2 元件选型建议
-
限流电阻计算:根据LED工作电流(通常5-20mA)和供电电压计算
-
驱动芯片选择:对于大尺寸数码管或较多位数,建议使用专用驱动芯片如TM1637、MAX7219等
-
三极管扩流:当单片机I/O驱动能力不足时,可增加三极管或MOS管驱动
四、软件实现方法
4.1 基础实现代码(基于51单片机)
#include<regx52.h>
Unsigned.char danpianjiTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x7F,0x7F,0x6F};
void delay(unsigned int xms){
unsigned char i,j;
while(xms--){
i=2;
j=239;
do{
while(--j);
}while(--i);
}
}
void danpianji(unsigned char Location, unsigned char Number){
unsigned char P2Config[8][3] = {
{1, 1, 1}, {1, 1, 0}, {1, 0, 1}, {1, 0, 0},
{0, 1, 1}, {0, 1, 0}, {0, 0, 1}, {0, 0, 0}
};
P2_4 = P2Config[Location - 1][0];
P2_3 = P2Config[Location - 1][1];
P2_2 = P2Config[Location - 1][2];
P0 = danpianjiTable[Number];
delay(1);
P0 = 0x00;
}
void main() {

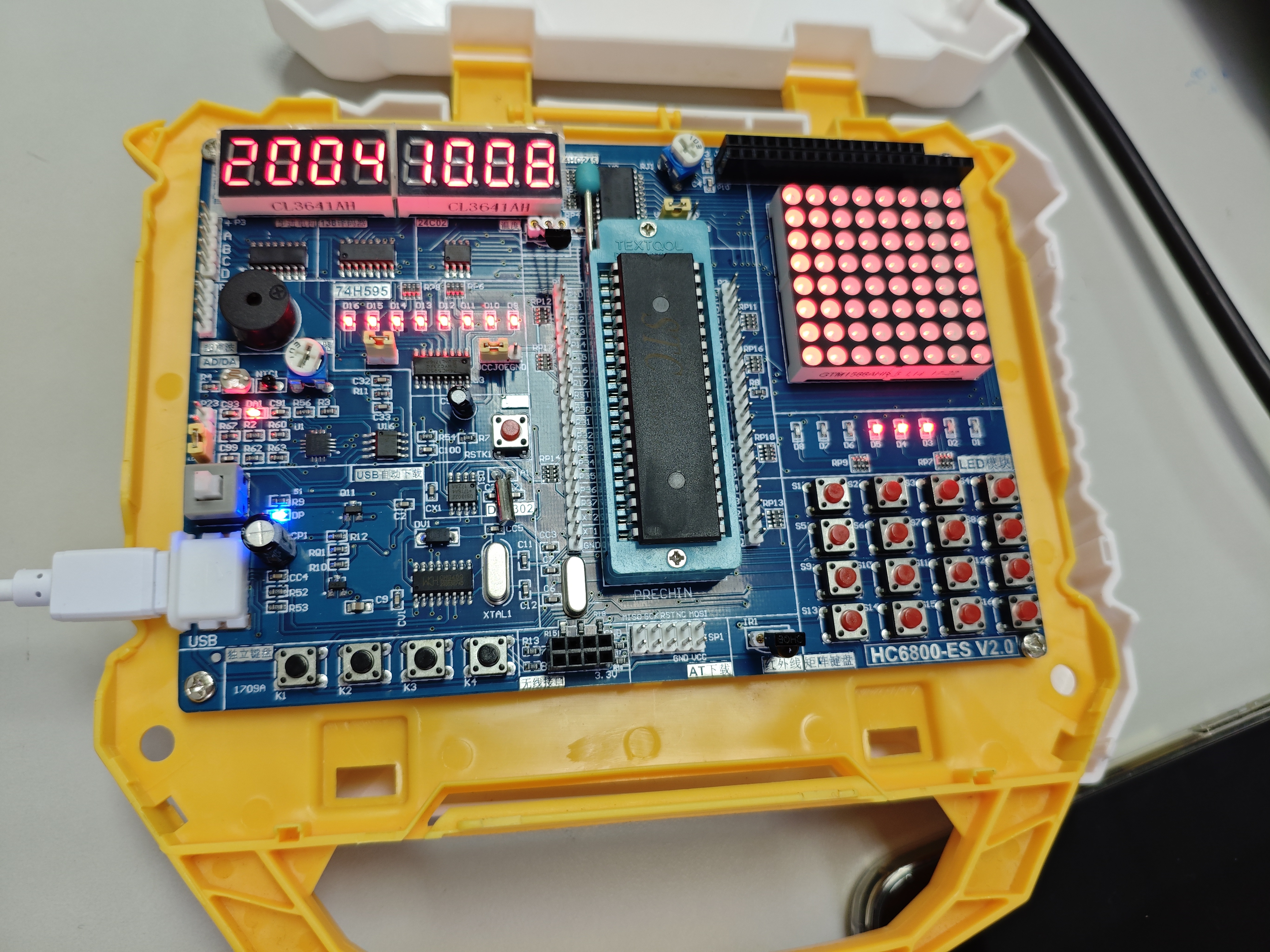

unsigned char displayNumbers[] = {2, 0, 0, 4, 1, 0, 0, 8};
unsigned char i;
while (1) {
for (i = 0; i < 8; i++) {
danpianji(i + 1, displayNumbers[i]);
}
}
}
4.2 关键优化技巧
-
消隐处理:在切换位选时短暂关闭显示,避免"鬼影"
-
亮度均衡:通过调整各数码管的点亮时间补偿亮度差异
-
动态调光:使用PWM控制整体亮度
-
缓冲区管理:建立显示缓冲区,主程序只需更新缓冲区内容
五、常见问题与解决方案
5.1 显示闪烁问题
-
原因:刷新频率过低(<50Hz)
-
解决:提高刷新频率,减少每次刷新的处理时间
5.2 亮度不均匀
-
原因:不同位数码管点亮时间不一致
-
解决:确保各数码管刷新周期相同,或软件补偿亮度
5.3 重影/串扰
-
原因:位选切换与段码更新不同步
-
解决:
-
先关闭所有位选
-
更新段码
-
再开启当前位选
-
增加适当的延时
-
