政务网络运维实战：TTRA全流量回溯系统部署与故障定位教程

在政务网络运维中，最棘手的问题莫过于“故障发生后无据可查”——跨区域政务平台卡顿、数据传输中断时，传统工具要么只能监测局部链路，要么需要在业务服务器安装Agent（风险高、部署慢），往往要折腾4小时以上才能定位根因。而NetInside 全流量回溯分析系统-TTRA 通过“旁路采集+全量回溯”技术，将故障定位时长压缩至15分钟，已在某省级政务云、某部委等场景落地验证。

本文从技术原理、部署实操、故障定位案例三个维度，详解TTRA在政务场景的落地方法，附采集配置命令、流量回放步骤等实操细节，适合政务运维工程师直接参考复用。

一、TTRA核心技术逻辑：为什么能做到“零侵入+全观测”？

政务网络的核心诉求是“不影响业务稳定，又能全链路监测”，全流量回溯分析系统-TTRA通过三层技术设计实现这一目标：

1. 采集层：旁路无源设计，不碰业务链路
2. 采用交换机镜像+TAP设备采集流量，从网络链路旁获取全量数据（L2-L7层），无需在政务服务器（如审批系统、民生服务平台）安装任何Agent，采集过程不占用业务带宽，性能损耗≤0.1%。存储层：专利压缩算法，降低存储成本
3. 内置流量压缩算法（压缩比20:1），1TB原始流量压缩后仅需50GB存储，支持72小时全量数据本地存储，满足政务“数据不出域”要求，某省级政务云存储1个月流量仅占用2TB空间。分析层：实时告警+流量回放，故障溯源不依赖人工

内置100+政务场景告警规则，支持TCP重传、流量突增、异常外联等异常检测；同时提供“历史流量回放”功能，可还原任意时段的TCP会话、HTTP请求、SQL命令，实现“故障现场复现”。

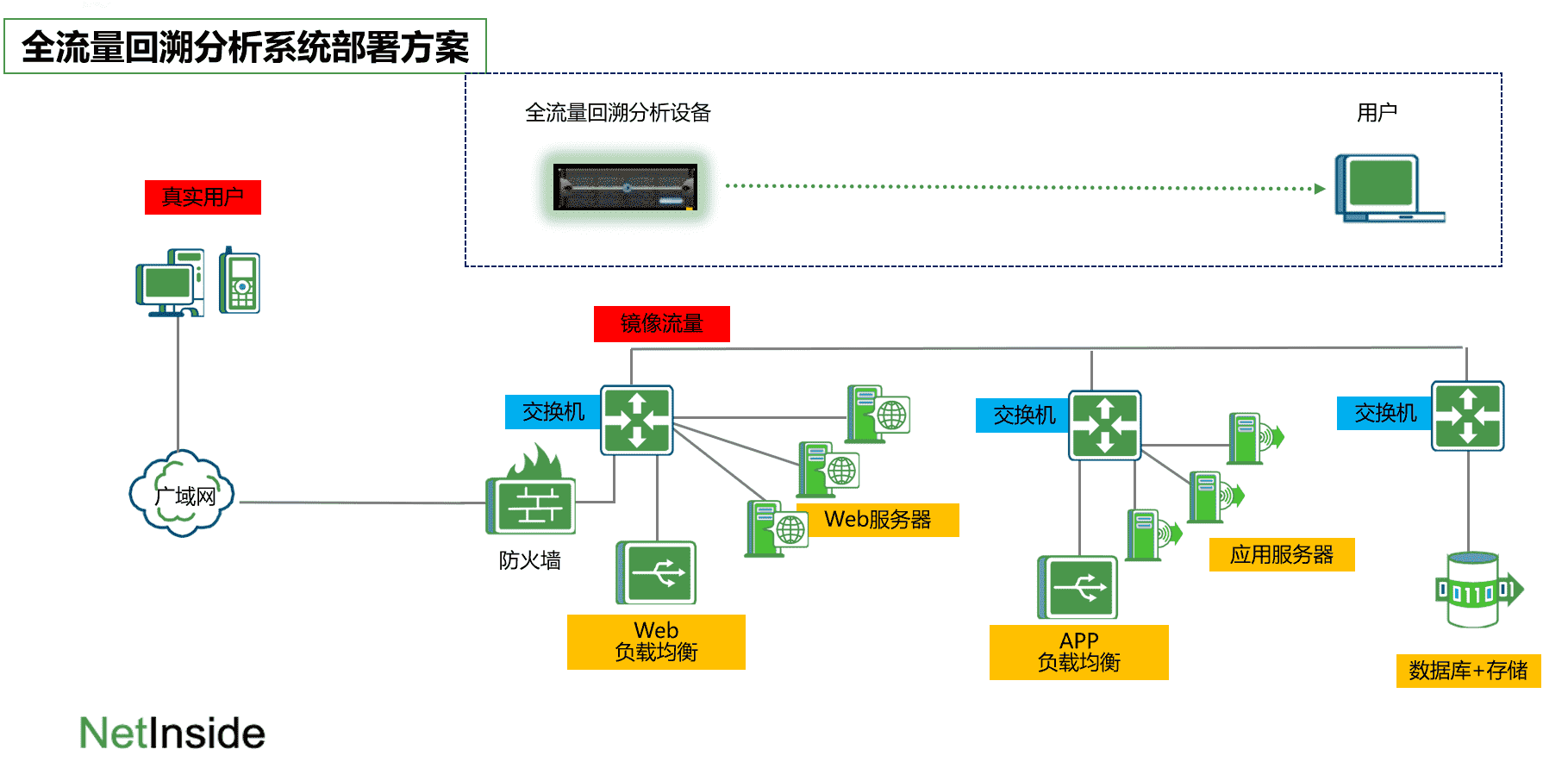

TTRA政务场景技术架构图:

二、TTRA政务场景部署实操

以“某区政务服务中心核心业务链路”为例，详解部署步骤（适用于华为、华三交换机，其他品牌可类比）：

1. 前置准备：硬件与环境检查

设备类型	配置要求	作用
交换机	支持端口镜像（RSPAN/ERSPAN）	提供流量镜像源
TAP设备	10Gbps双端口无源TAP	保障采集稳定性（可选，无TAP时用交换机镜像）
TTRA采集分析	4核16G内存，300GB SSD（具体配置根据实际需求）	接收、存储、分析流量

2. 交换机镜像配置

登录政务核心交换机，配置端口镜像：

3. TTRA采集节点初始化（Web界面操作）

1. 访问TTRA采集节点IP，登录管理界面；
2. 进入【采集配置】→【端口绑定】，将镜像端口（G0/0/21）绑定为“采集端口”；
3. 配置流量过滤规则（仅采集政务业务相关流量，减少无效存储）： 协议过滤：保留TCP/UDP（排除ICMP等无关协议）；
   1. 端口过滤：保留80/443（Web业务）、3306（数据库）、8080（应用）；
4. 启用压缩存储：进入【存储配置】，选择存储周期；
5. 测试采集：查看【实时流量】界面，若“入流量”与交换机业务流量匹配，说明配置成功。

4. 告警规则定制

进入分析服务器【告警配置】→【规则管理】，新增3条核心规则：

1. 流量突增告警：当某网段流量≥日常峰值3倍时触发（阈值可自定义，如1Gbps），推送方式设为“短信+邮件”；
2. 异常外联告警：当政务服务器访问非授权IP段（如境外IP）时触发，可导入“政务白名单IP库”；
3. TCP重传告警：当TCP重传率≥5%时触发，用于定位链路丢包、服务器性能问题。

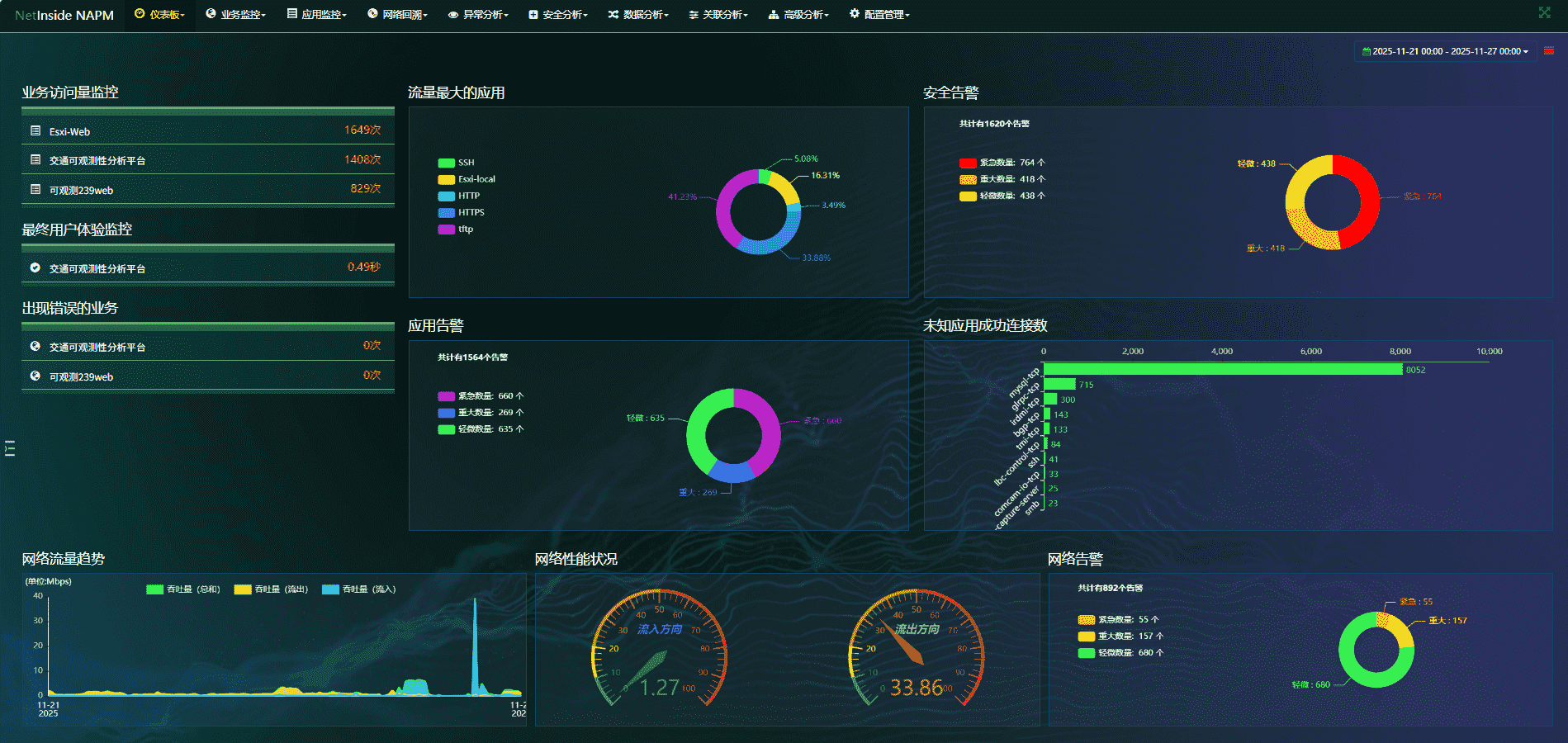

附 TTRA 智能运维可视化全景图：

三、故障定位实战：15分钟解决“政务平台卡顿”问题

以“某省级政务云‘跨省通办’系统卡顿”为例，详解TTRA的故障定位流程：

1. 故障现象

群众反馈“跨省社保查询”页面加载超时，运维团队初步排查发现：省中心与某地市节点的链路时延≥500ms（正常应≤50ms）。

2. 用TTRA定位根因（3步完成）

Step1：筛选故障时段流量

进入TTRA分析界面，选择【流量回放】→【时间筛选】，设置“故障发生时段（如2025-11-28 10:00-10:30）”，并指定“IP段（如10.0.1.0/24-10.0.2.0/24）”。

Step2：分析TCP会话详情

• 在“会话列表”中筛选“业务相关会话”（端口8080），查看“TCP时序图”：发现大量TCP重传（红色标记），且重传集中；
• 进一步查看“数据”，发现数据包信息，下载对应错误数据包（指向对应IP）。

Step3：验证并修复

• 联系运维团队，确认其配置错误，修正后再次通过TTRA查看流量：链路时延恢复至35ms，TCP重传率降至0.1%；
• 群众反馈“社保查询”页面加载正常，整个定位+修复过程仅耗时15分钟。

3. 定位效率对比

定位方式	耗时	依赖条件	成功率
传统人工排查	4小时+	多部门协同、经验丰富工程师	60%
TTRA流量回放	15分钟	历史流量数据	100%

四、TTRA与现有运维工具联动：不重构系统，实现数据互通

政务部门大多已有Zabbix、Prometheus等运维工具，全流量回溯分析系统-TTRA支持通过API接口联动，避免“多平台切换”：

1. 告警同步：配置TTRA告警推送至Zabbix，在Zabbix界面统一查看告警（需在TTRA【系统设置】→【API】中启用Zabbix对接，填写Zabbix Server IP、端口、密钥）；
2. 数据导出：支持将流量分析数据（如吞吐量、重传率）导出为CSV格式，导入Prometheus Grafana，生成政务网络专属监控大屏；
3. 日志联动：将TTRA的流量回放结果（如异常会话详情）同步至政务日志平台（如ELK），实现“日志+流量”联合分析。

五、文末FAQ

1. 问：TTRA采集节点与分析服务器能否部署在同一台设备？

答：小规模场景（如区县级政务大厅）可合并部署，需满足16核32G内存、2TB存储；省级政务云建议分离部署，保障分析性能。

1. 问：交换机不支持端口镜像，能否用其他方式采集流量？

答：可使用“ERSPAN远程镜像”（跨交换机场景），或在政务云环境中通过“虚拟交换机镜像”（如VMware vSwitch）获取流量，TTRA支持虚拟镜像源接入。

1. 问：TTRA能否分析加密流量（如HTTPS）？

答：支持。需在政务服务器部署SSL证书信任（或导入根证书至TTRA），可解析HTTPS协议头（如域名、方法、状态码），不解密payload，保护数据隐私。

1. 问：历史流量回放时，查询速度受什么影响？

答：主要受存储介质（SSD比HDD快3-5倍）和查询时间范围（1小时内流量回放秒级响应，24小时以上需1-3分钟）影响，建议重要业务用SSD存储。

1. 问：TTRA支持IPv6环境吗？政务IPv4/IPv6混合架构能否适配？

答：完全支持。采集、存储、分析模块均兼容IPv6协议，可同时处理IPv4/IPv6双栈流量，已在某省级政务云IPv6改造项目中落地验证。
