技术干货：旁路采集系统实现原理与部署实战——零侵入全流量可观测方案

在数据中心数据中心数据中心、智算中心的运维场景中，跨层级故障定位、全流量回溯、低侵入部署是技术团队的核心诉求。传统基于Agent的监测方案因数据断层、侵入性强等问题难以满足需求，而基于流量旁路采集的网络应用性能监测系统，通过深度协议解析、全流量存储回溯等核心技术，构建了“采集-解析-存储-回溯”全链路可观测体系，成为技术落地的优选方案。

本文将从技术原理、核心模块、部署实操等维度，详解这套系统的技术细节与落地要点，供运维工程师、技术架构师参考。

一、核心技术原理：旁路采集+全流量解析的底层逻辑

1. 旁路采集技术实现（零侵入核心）

系统采用旁路分析（bypass monitoring） 技术，通过以下4种采集模式获取流量，全程不改动原业务链路：

• SPAN/RSPAN/ERSPAN镜像：利用交换机内置功能，将指定端口流量镜像至采集端口
• TAP网络分流器：硬件分光模式，支持万兆/25G/40G/100G带宽，无丢包风险，适用于核心链路；
• 旁路交换机采集：串联式部署，支持链路故障自动切换（Failover），保障业务连续性；
• 云环境采集：支持VPC流量镜像采集，适配云原生部署场景。

采集数据附带微秒级时间戳，为精准溯源提供支撑。

2. 深度协议解析能力（基于实际支持范围）

系统支持L2-L7层协议解析，覆盖核心业务场景所需协议，核心解析范围如下：

1. 基础网络层（L2-L4）：TCP/UDP/IP/IPv6，可提取源IP、目的IP、端口、TTL、窗口大小、重传标记等字段；
2. 应用层协议：HTTP/1.1、HTTP/2、DNS、FTP、SMTP、DHCP、RPC等；
3. 数据库协议：MySQL、Oracle、PostgreSQL、Redis、MongoDB等，可提取SQL语句、执行时长、返回行数等关键信息；
4. HPC专属协议：MPI、作业调度协议、节点心跳协议等，支持任务ID、通信时延、调度状态等字段提取；
5. 行业专属协议：能源行业SCADA协议、政务系统专属接口协议（支持定制化解析）。

解析后的数据以结构化形式存储，便于后续检索与分析。

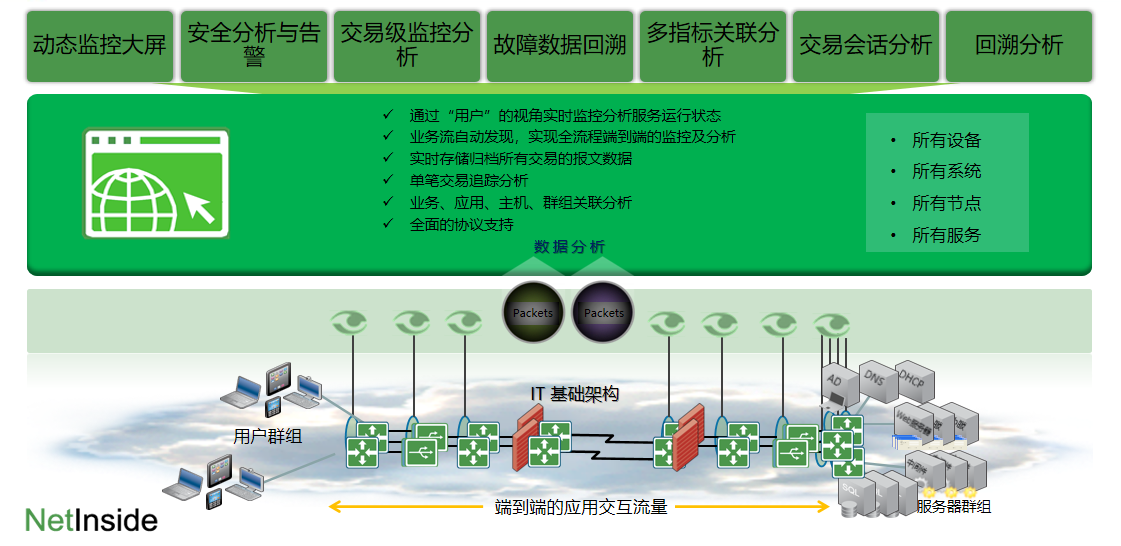

系统架构图

二、核心功能模块技术细节

1. 流量采集模块（Capture）

1. 硬件适配：支持主流万兆/25G/40G/100G网卡，保障高带宽场景下的采集性能；
2. 丢包控制：内置丢包监测算法，支持多采集点冗余配置，降低丢包风险；
3. 采集点标识：为每路流量添加链路号、采集点名称、微秒级时间戳，便于流量溯源。

2. 回溯分析模块（Retroactive Analysis）

1. 会话重组：按时间顺序重组完整TCP会话，还原客户端与服务器交互过程；
2. 内容恢复：支持恢复HTTP请求/响应内容、SQL语句完整文本、DNS查询结果等；
3. 检索能力：支持按时间范围、IP地址、端口、协议、状态码、SQL关键词等多条件组合检索历史流量。

3. 故障定位模块（Fault Localization）

1. 慢SQL定位：通过数据库协议解析，识别执行时长超阈值的SQL语句，关联对应服务器与链路信息；
2. 网络拥塞检测：监测链路时延波动、TCP重传率、窗口收缩等指标，辅助识别拥塞节点；
3. 跨节点路径分析：绘制业务访问拓扑图，标记各节点时延，可视化展示数据传输路径与瓶颈位置。

4. 可视化与集成模块

1. 自定义仪表盘：支持核心指标时序图表展示，可嵌入第三方系统；
2. 运维工具集成：提供标准API接口与Prometheus exporter，可与Zabbix、Prometheus、Grafana等工具实现数据互通；
3. 告警集成：支持多渠道告警推送，告警格式可自定义，基于预设阈值触发告警。

三、部署实战：中小数据中心单采集点部署方案

1. 部署架构

1. 硬件配置：采集服务器（CPU：Intel Xeon系列，内存≥32GB，万兆/25G双口网卡，存储：1TB SSD+4TB HDD）；
2. 网络拓扑：交换机SPAN镜像端口 → 采集服务器网卡 → 解析节点 → 存储集群；
3. 软件环境：操作系统（CentOS 7/Ubuntu 20.04）。

2. 部署步骤

1. 硬件部署：连接交换机镜像端口与采集服务器网卡，配置独立IP（与业务网段隔离）；
2. 依赖安装：安装基础依赖库，确保采集服务正常运行；
3. 采集配置：配置交换机镜像规则，指定需要采集的业务端口；
4. 服务启动：启动采集服务与解析服务，配置流量存储路径；
5. 验证部署：访问Web UI，查看流量采集状态、协议解析结果与指标数据。

3. 性能优化要点

1. 存储优化：采用分级存储策略（热数据存SSD，冷数据存HDD），启用流量压缩；
2. 采集优化：按业务需求设置流量过滤规则，仅保留关键业务流量，减少无效数据处理；
3. 网络优化：关闭网卡节能模式，优化网卡队列配置，提升数据包处理性能。

四、典型场景技术落地案例

1. 数据中心东西向流量监测

1. 痛点：服务器间通信流量占比超80%，传统工具无法覆盖；
2. 解决方案：通过数据中心可观测解决方案，部署旁路采集点，同时监测南北向与东西向流量，解析数据库协议定位跨服务器慢查询；
3. 效果：故障定位时间从2小时缩短至15分钟，跨节点问题排查效率提升80%。

2. 智算中心HPC集群性能优化

1. 痛点：MPI通信时延高，训练任务延迟，无法定位瓶颈节点；
2. 解决方案：通过智算中心-HPC 网络解决方案，解析MPI协议与作业调度协议，统计节点间通信时延，绘制通信拓扑图；
3. 效果：识别高时延节点，优化网络配置后，训练任务效率提升35%。

五、技术优势与国产化适配

1. 核心技术优势

1. 零侵入部署：无需安装Agent，不影响现网业务运行；
2. 全流量覆盖：采集L2-L7全量流量，无数据盲区，故障复盘有完整数据支撑；
3. 高兼容性：支持IPv4/IPv6混合环境，适配主流交换机与云平台；
4. 高扩展性：支持单机、分布式、云/混合云部署，随业务规模灵活扩展；
5. 国产化适配：支持麒麟操作系统、飞腾/鲲鹏芯片，满足自主可控要求。

2. 与传统监测工具对比

特性	全流量回湖分析系统-TTRA	传统Agent类工具	开源抓包工具（如Wireshark）
部署方式	旁路零侵入	主机部署侵入性强	单机抓包，无分布式能力
采集带宽支持	最高100G	受主机资源限制	最高10G
全流量存储与回溯	支持	不支持	仅支持本地pcap文件存储
多协议解析深度	L2-L7全协议	侧重应用层指标	基础协议抓包，解析深度有限
国产化适配	支持	部分支持	不支持

六、技术FAQ（开发者必看）

• Q：系统是否需要在业务主机安装 Agent？
  A：不需要。系统通过交换机旁路镜像、TAP网络分流器等方式采集流量，不触碰业务主机，对现网无任何侵入性影响。
• Q：系统支持的最大采集带宽是多少？
  A：单机支持万兆 / 25G/40G/100G 接口，多节点分布式采集模式下，可支持超 T 级总带宽采集，满足超大型智算中心需求。
• Q：能否解析加密的 HTTPS 流量内容？
  A：支持解析 HTTPS 协议的 TLS 握手信息、SNI、证书信息，可识别业务指向与异常趋势；若需解析明文内容，需用户提供合法解密授权，严格遵循数据安全合规要求。
• Q：历史流量存储时长是多久？能否自定义？
  A：默认存储 30 天历史流量，支持根据用户需求自定义存储策略，同时提供流量压缩与分级存储，降低存储成本。
• Q：系统是否支持与现有运维工具集成？
  A：支持。提供标准 API 接口与 Prometheus exporter，可将指标、告警信息同步至 Zabbix、Prometheus 等工具，实现数据互通。
• Q：部署一套系统需要多长时间？
  A：中小规模数据中心（单采集点）部署周期约 1-2 周；大型分布式采集场景约 3-4 周，具体视采集点数量与网络复杂度调整。
