关键业务系统性能流量分析案例

故障现象

IT运维中心接收到用户反馈，有个关键业务，近几日早上都会响应很慢，运维人员通过NetInside分析系统，希望进一步分析造成系统慢的原因。

业务架构简述

该业务系统采用典型的代理工作方式，其中一台代理服务器面向互联网，代理服务器后接入3台真实的服务器。

分析过程

使用分析系统概要分析看到，该业务系统在故障时段，存在大量的慢访问现象。在业务的延时分布图中，平均时长也超过了20秒。

通过NetInside单个交易分析功能，进一步分析，查看到大量的访问延时超过了50秒。而造成延时的原因主要是服务器响应时间太高。

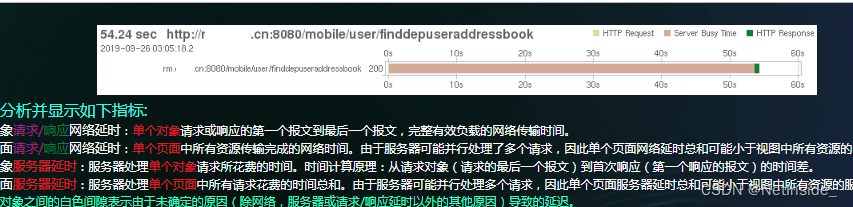

通过系统瀑布图再次确认，在一次54.24秒的单个交易中，服务器响应时间超过了50秒，这说明慢响应中，的确是服务器响应时间太高。

为了更为有效的说明该故障原因，从分析系统下载单个交易对应的原始报文数据。使用协议解码器工具打开查看，下图得知服务器响应时间为53.64秒。

分析结论及总结

通过分析，精确定位到该业务响应慢的具体原因为服务器响应时间太长，而不是网络拥塞或延时过大引起的。这个结论为故障定位节省了大量的研判时间。

既然已经得知是服务器延时过大，故障排除人员有针对性的直接检查应用服务器，发现负载均衡后面的一台服务器存在性能问题，但该现象通过代理服务器并没有发现。当访问量增大时，故障就更为明显。

网络运维人员将事件处理移交到应用开发组，问题被轻松解决。
