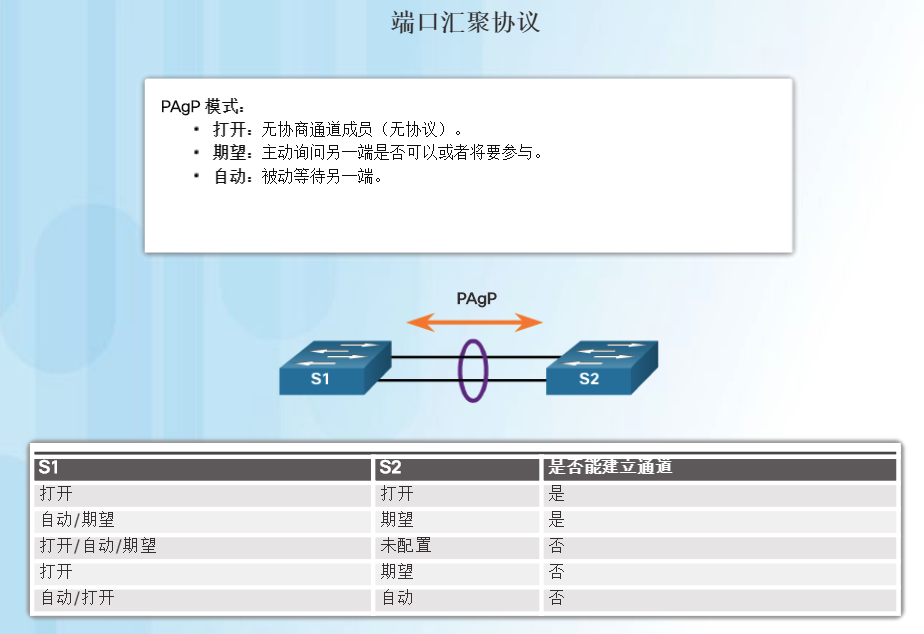

1.端口汇聚协议

以下指导原则和限制对 EtherChannel 的配置很有用：

EtherChannel 支持 - 所有模块上的所有以太网接口都必须支持 EtherChannel，而不要求接口在物理上连续或位于同一模块。

速度和双工 - 将 EtherChannel 中的所有接口配置成以同一速度、在同一双工模式下运行。

VLAN 匹配 - 必须将 EtherChannel 中的所有接口分配到相同 VLAN，或配置为 TRUNK（如图所示）。

VLAN 范围 - 在中继 EtherChannel 中的所有接口上，EtherChannel 都支持相同的 VLAN 允许范围。如果 VLAN 的允许范围不同，那么即使设置为自动或期望模式，接口也不会形成 EtherChannel。

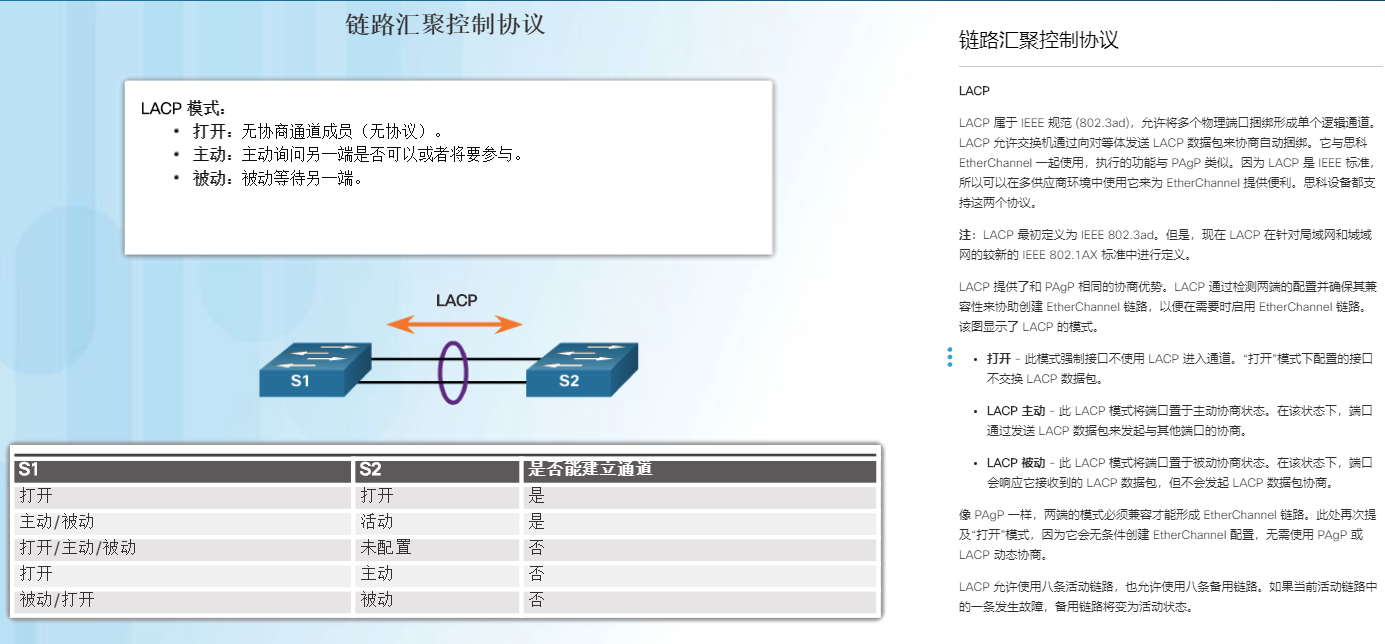

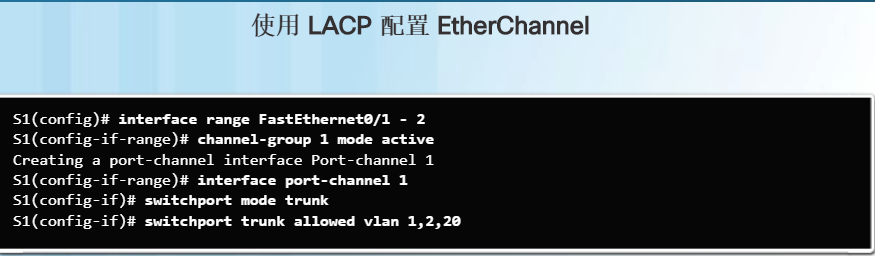

3.使用LACP配置etherchannel

https://www.netacad.com/static-course-assets/ScaN6/zh/index.html#4.2.2.1

4.路由器冗余

防止默认网关出现单点故障的一种方法是实施虚拟路由器。如图所示，要实现此类路由器冗余，应配置多个路由器协同工作，使其像用于 LAN 上主机的单个路由器。通过共享 IP 地址和 MAC 地址，两个或多个路由器可以充当单个虚拟路由器。

将虚拟路由器的IPv4 地址配置为特定 IPv4 网段上工作站的默认网关。当帧从主机设备发送到默认网关时，主机将使用 ARP 解析与默认网关 IPv4 地址关联的 MAC 地址。ARP 解析将返回虚拟路由器的 MAC 地址。发送到虚拟路由器的 MAC 地址的帧随后由虚拟路由器组内当前处于活动状态的路由器进行物理处理。协议用来确定两台或多台路由器，由它们负责处理发送到单一虚拟路由器 MAC 地址或 IP 地址的帧。主机设备向虚拟路由器地址发送流量。转发此流量的物理路由器对主机设备是透明的。

冗余协议具有决定哪个路由器应主动转发流量的机制。该机制还决定何时由备用路由器接管转发角色。从一个转发路由器到另一个转发路由器的转换对终端设备是透明的。

网络从充当默认网关的设备故障中动态恢复的功能称为第一跳冗余。

第一跳冗余协议

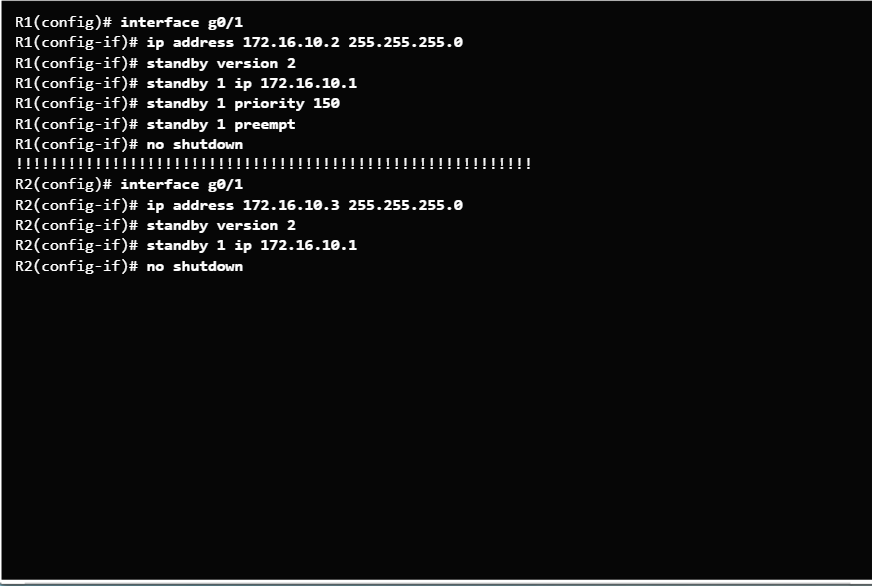

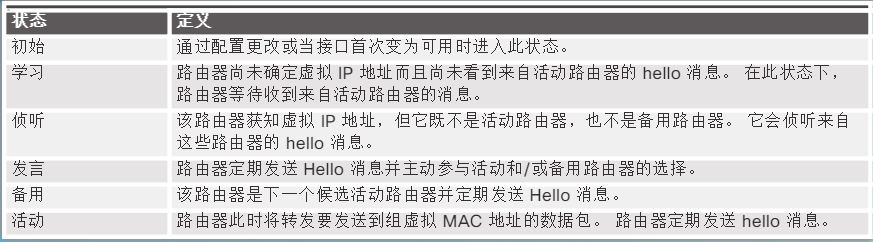

热备用路由器协议 (HSRP) - 它是思科专有 FHRP，旨在支持第一跳 IPv4 设备的透明故障切换。HSRP 通过为网络上配置了 IPv4 默认网关地址的 IPv4 主机提供第一跳路由冗余，从而确保较高的网络可用性。HSRP 用于在一组路由器中选择活动设备和备用设备。在一组设备接口中，活动设备用于路由数据包；备用设备用于在活动设备发生故障或在达到预设条件时接替角色。HSRP 备用路由器的功能是监控 HSRP 组的运行状况，并在主用路由器发生故障时快速承担转发数据包的责任。

IPv6 的 HSRP - 思科专有 FHRP，提供 HSRP 的相同功能，但是它在 IPv6 环境中运行。HSRP IPv6 组的虚拟 MAC 地址派生自 HSRP 组编号，其虚拟 IPv6 本地链路地址派生自 HSRP 虚拟 MAC 地址。当 HSRP 组处于活动状态时，会为 HSRP 虚拟 IPv6 本地链路地址发送定期路由器通告 (RA)。当该组变为非活动状态时，最后一个 RA 发送之后会停止发送 RA。

虚拟路由器冗余协议第 2 版 (VRRPv2) - 非专有的选择协议，它将一个或多个虚拟路由器的责任动态分配给 IPv4 LAN 上的 VRRP 路由器。这将使多接入链路上的多台路由器使用相同的虚拟 IPv4 地址。VRRP 路由器与链接到 LAN 的一个或多个其他路由器一起运行 VRRP 协议。在 VRRP 配置中，一台路由器选作主虚拟路由器，而其他路由器在主虚拟路由器发生故障时选作备用路由器。

VRRPv3 - 能够支持 IPv4 和 IPv6 地址。VRRPv3 在多供应商环境中运行，比 VRRPv2 更易扩展

网关负载均衡协议 (GLBP) - 思科专有 FHRP，能够保护发生故障的路由器或电路中的数据流量，例如 HSRP 和 VRRP，同时也能实现一组冗余路由器之间的负载均衡（也称为负载共享）。

IPv6 的 GLBP - 思科专有 FHRP，提供 GLBP 的相同功能，但是它在 IPv6 环境中运行。IPv6 的 GLBP 能够为 LAN 上配置了单个默认网关的 IPv6 主机自动备用路由器。LAN 上的多个第一跳路由器共同组成一个虚拟第一跳 IPv6 路由器，同时共享 IPv6 数据包转发负载。
