DRAM是一种半导体存储器,主要的作用原理是利用电容内存储电荷的多寡来代表一个二进制bit是1还是0。与SRAM相比的DRAM的优势在于结构简单,每一个bit的数据都只需一个电容跟一个晶体管来处理,相比之下在SRAM存储芯片上一个bit通常需要六个晶体管。因此DRAM拥有非常高的密度,单位体积的容量较高因此成本较低。存储芯片供应商宇芯电子本篇文章主要介绍关于DRAM的基本知识。

DRAM存储原理

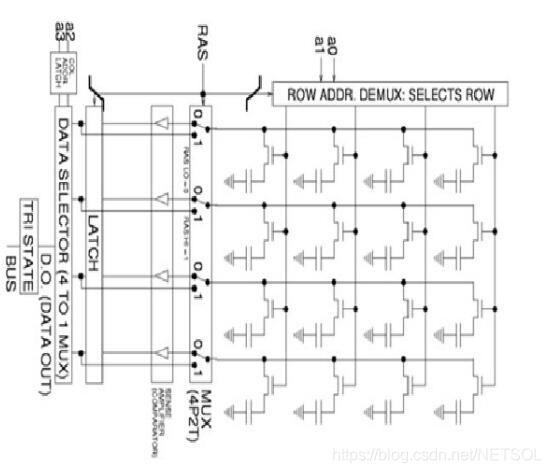

DRAM的每一位存储单元采用一个晶体管和小电容来实现。若写入位为“1”,则电容被充电:若写入位为“0”,则电容不被充电。读出时用晶体管来读与之相连的电容的电荷状态。若电容被充电,则该位为“1”;若电容没有被充电,则该位为“O”。
在这里插入图片描述

由于电容存在漏电阻,因此每个位单元都必须不断地、周期性地对进行充电,以维持原来的数据不丢失,此行为称之为刷新。

DRAM特点
由于每个存储位仅用一个晶体管和小电容,因此集成度比较高。就单个芯片的存储容量而言,DRAM可以远远超过SRAM;就相同容量的芯片而言,DRAM的价格也大大低于SRAM。这两个优点使DRAM成为计算机内存的主要角色。DRAM的行列地址分时复用控制和需要刷新控制,使得它比SRAM的接口要复杂一些。DRAM的存取速度一般比SRAM要慢。

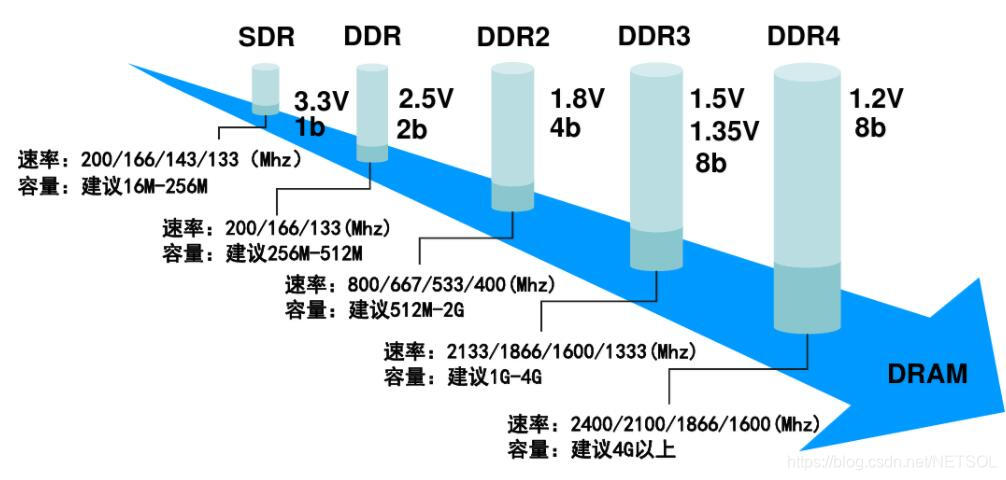

DRAM推荐型号
在这里插入图片描述
SRAM与DRAM的区别
SRAM
1.速度快
2.不需要刷新可保持数据
3.无需MCU带特殊接口
4.容量小,256Kb-16Mb
5.集成度低,单位容量价格高
6.静态功耗低,运行功耗大

DRAM
1.速度较慢
2.需要刷新来保持数据
3.需要MCU带外部存储控制器
4.容量大,16Mb-4Gb
5.集成度高,单位容量价格低
6.运行功耗低

存储器种类详细介绍 关于存储器的分类总结与相关应用 阅读详情
