本文档详细介绍了FPGA开发中AXI FIFO的使用，包括IP的生成步骤、模块特性以及如何在实际应用中进行仿真。AXI FIFO作为数据传输的重要组件，通过AXI接口提供了数据流的握手机制，确保了数据传输的正确性和时序控制。通过实例，阐述了如何配合valid和ready信号来指示有效数据，以满足AXI协议的要求。

作为一个有一定工作经验（划水好多年）的FPGA工程师，很多模块都已经学习过或者使用过，但是如果让我重新实现，感觉又是一脸懵。因此，这是我发文档的原因。对于自己来说，这是一个总结归纳的过程，对读者，可能是一次解惑。

后期，将会逐渐分享DDR/ETH/SERDES/PCIe/SPI/FFT/FIR等等应用、调试经历。2022.8.4@gz

如果有疑惑的地方，可以站内信->共同探讨！

  • 概述

在FPGA的开发过程中，FIFO几乎是所有工程中都会使用的一个存储器IP。在很多场合，例如数据的跨时域处理，流水线命令等，可以说是最佳选择。

普通的FIFO（native），不管是在altera/xilinx/lattice等平台，一般使用者都非常熟悉。一般就是wren/rden/din/dout/clk/rst/full/almostfull/empty/almostempty/dcnt等信号的配合使用。由于xilinx平台在IP设计中，大量的使用axi总线，在zynq/SOC设计中，使用了非常多的AXI-FIFO。因此，有必要说明一下基于axi接口的fifo应该如何使用。

本文讲述的是fifo generator中的axi stream类型的FIFO的使用；

  • IP的生成

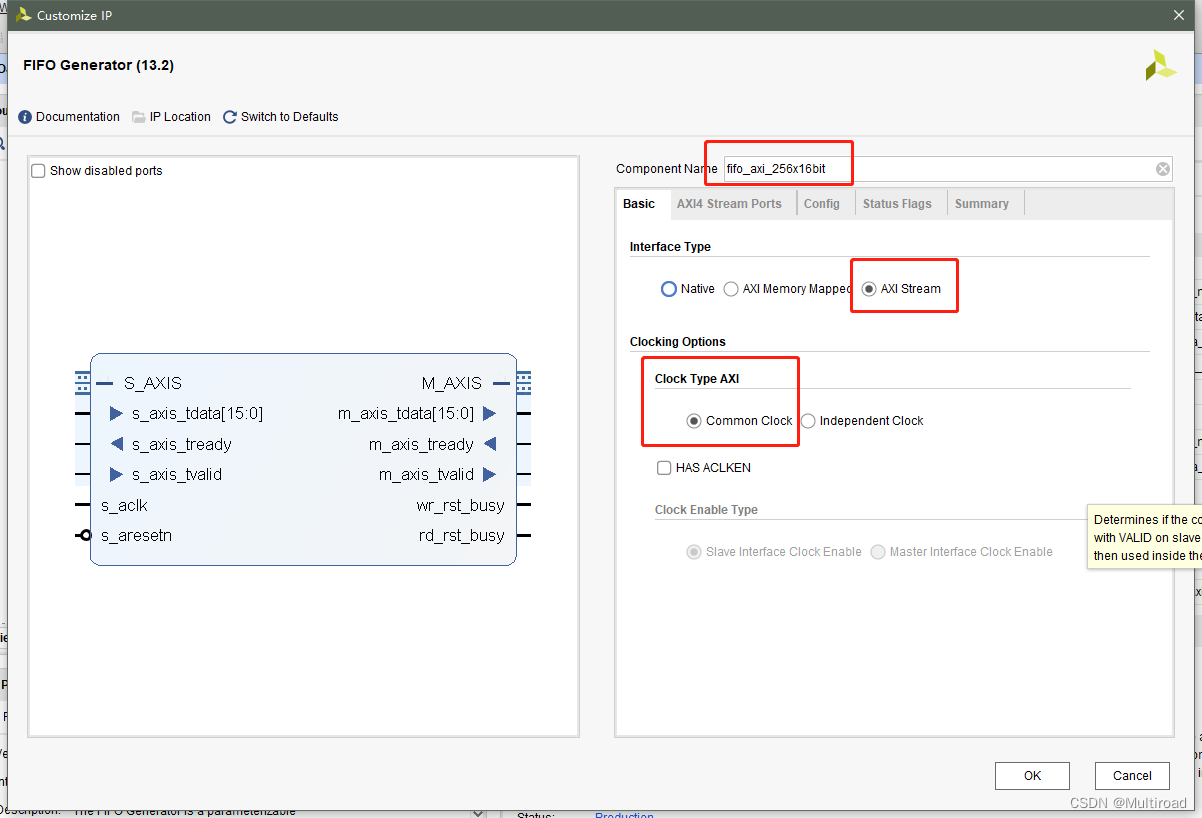

Step 1:修改名称、选择axi stream、根据需要选择同一时钟或者跨时钟

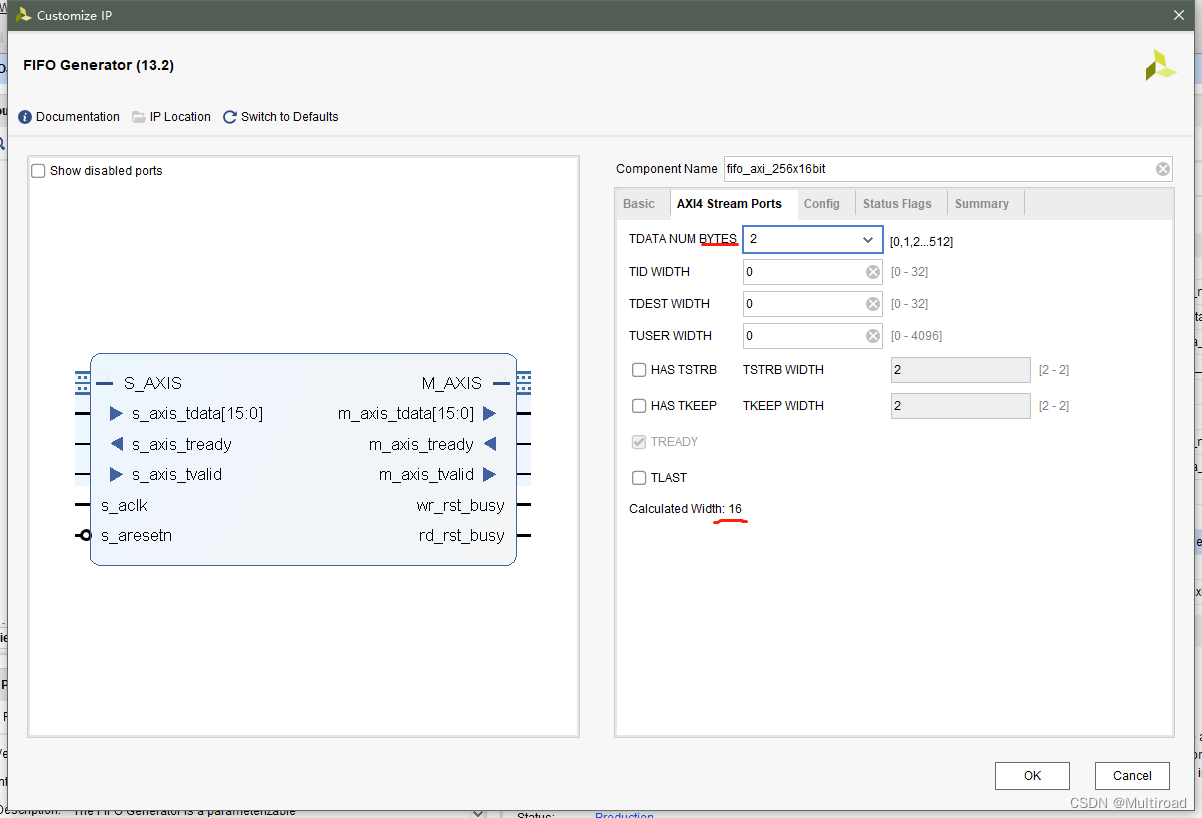

Step 2：本文中选择16bit=2byte宽度

Step 3：设置FIFO的实现方式（使用block-ram），深度256个数据

Step 4：检查重要信息，写入到读出有2个时钟延时

  • IP说明

1、模块框图：slave:full->ready,wr_en->valid master:empty->valid,rd_en->ready

2、时序说明：在本质上，axi接口的fifo只是使用了native fifo的控制状态信号做了修改，

变成了具有握手机制的valid与ready信号 。

  • 应用仿真

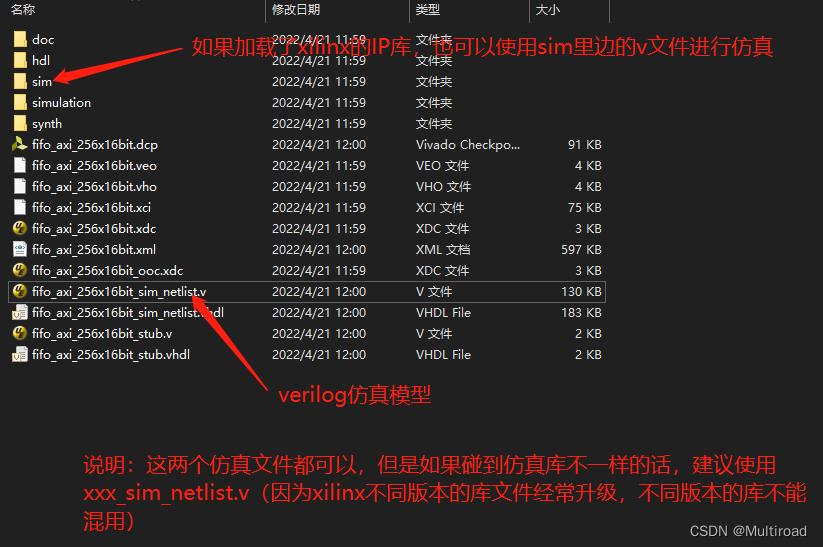

  • 1、仿真文件说明

2、应用以及仿真时序

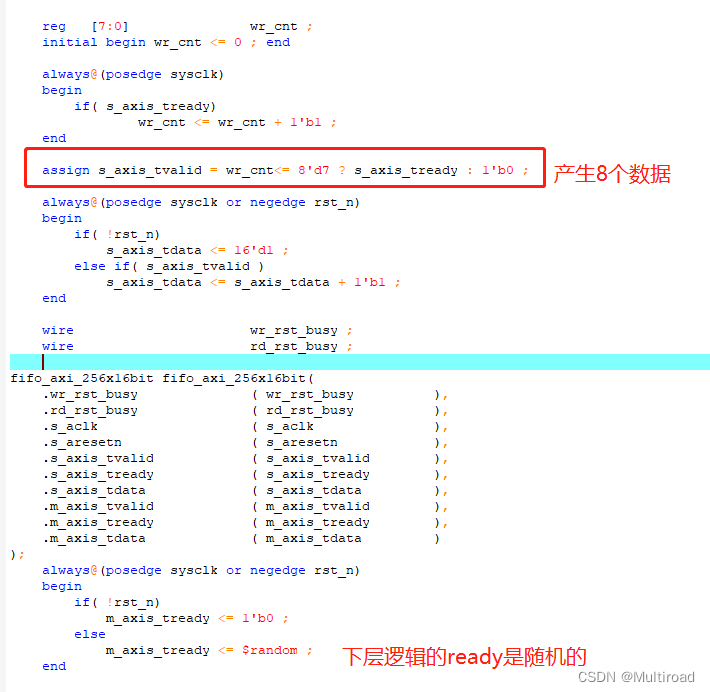

1、仿真代码

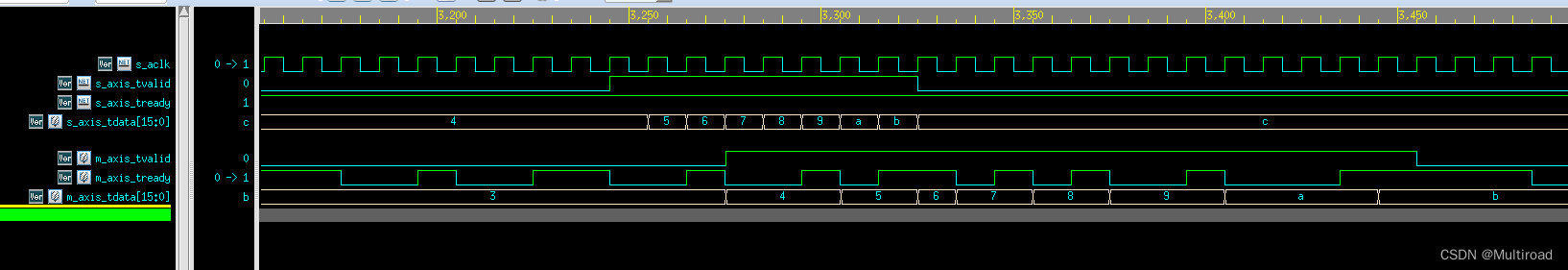

3、仿真时序图

从上图可以看出，只要fifo内存在有效数据，tvalid就会有效，但是只有ready信号有效的时候，输出信号tdata更新。

因此，使用的时候，需要配合valid&ready来指示tdata，这就是axi协议中的握手。
