Faster RCNN系列回顾

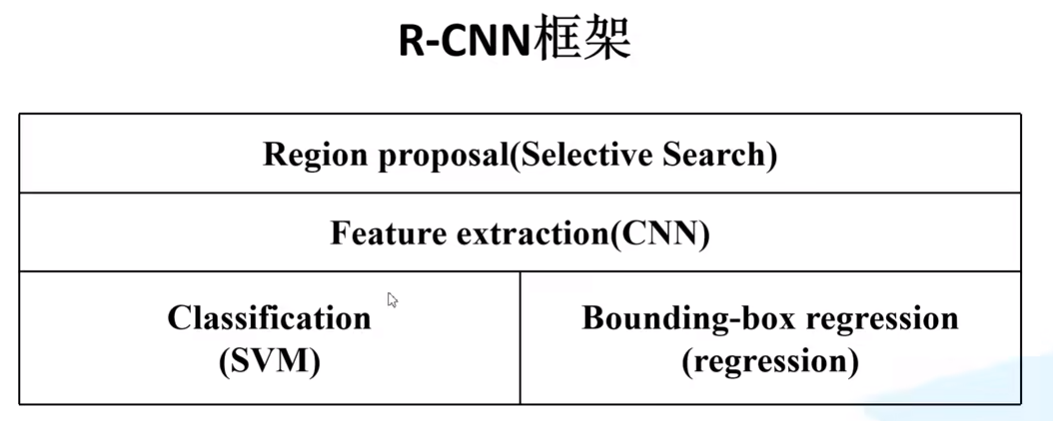

1、RCNN

步骤：

一张图像使用(Selective Search方法)生成1~2K个候选区域
对于每个候选区域，使用深度网络提取特征
特征送入每一类的SVM分类器，判别是否属于该类
使用回归器精细修正候选框位置

非极大值抑制剔除重叠建议框：

计算proposal和GT的IOU，寻找得分最高的proposal
计算其他proposal和该proposal的iou值
删除所有iou值大于给定阈值proposal

经过NMS之后，对于剩余的proposal再使用回归器精细修正候选框位置

存在的问题：

测试速度慢
训练速度慢
训练所需空间大

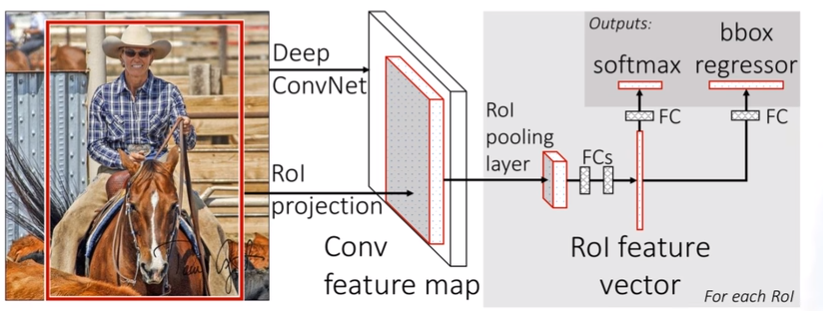

2、Fast R-CNN

步骤：

一张图像使用(Selective Search方法)生成1~2K个候选区域
将图像（整个图像）输入网络得到相应的特征图，将SS算法生成的候选框投影到特征图上获得相应的特征矩阵（这是将第一阶段生成的候选框映射到特征图上）
将每个特征矩阵通过ROI pooling层缩放到7X7大小的特征图，然后将特征图展平通过一系列全连接层获得预测结果

有一个优点就是在候选框生成之后，RCNN需要将每个候选框都输入卷积神经网络提取一遍特征，而Faste RCNN只需要将候选框投影到最开始由整幅图像生成的特征图上面。

ROI Pooling层

就是将任意大小的特征图化成7X7份，对于每一块都采样最大下采样池化层，这样最终不管特征图多大，最终都会得到7X7大小的特征图。

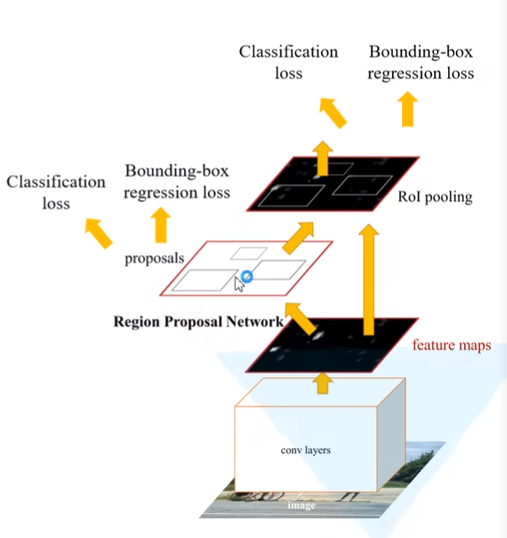

3.Faster RCNN

步骤：

将图像输入网络得到相应的特征图
使用RPN结构生成候选框，将RPN生成的候选框投影到特征图上获得相应的特征矩阵（这里生成的候选框，它是在feature map的基础上生成的）
将每个特征矩阵通过ROI pooling层缩放到7X7大小的特征图，接着将特征图展平通过一系列全连接层得到预测结果

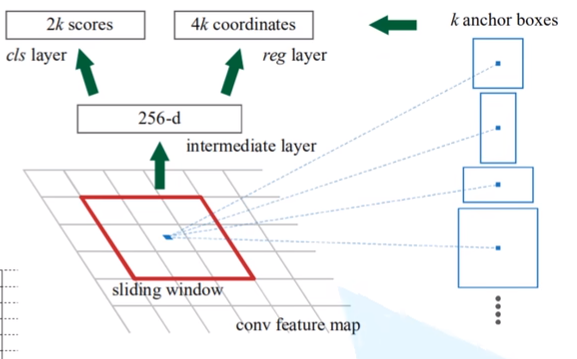

RPN

在特征图上，使用滑动窗口进行滑动，每到一个位置生成一个256-d（其中256是特征图的channel）的一维向量。然后再通过俩个全连接成生成2k scores，和4k coordinates（对于每个anchor box生成2个scores，4个coordinates）

其中2个score，一个是前景概率，一个是背景概率，只做一个二分类，并不去计算各个类别的概率。

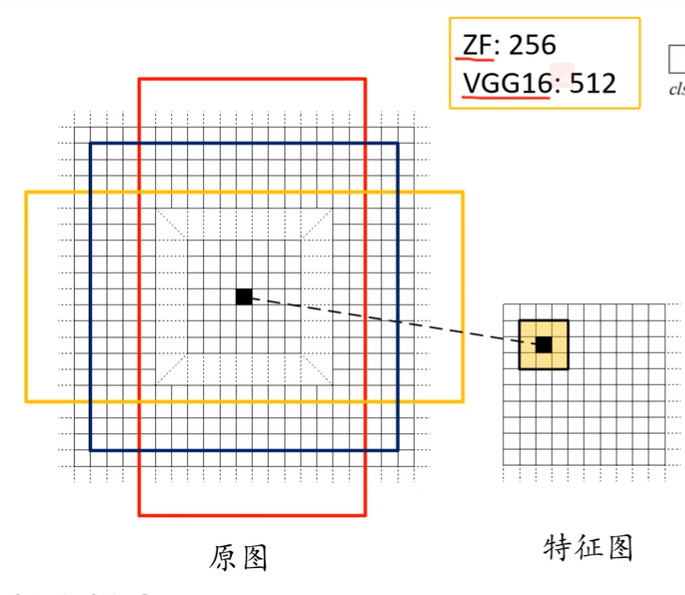

对于特侦图上的每个3X3的滑动窗口，计算出滑动窗口中心点对应原始图像上的中心点位置，然后以原图对应的中心点为中心，在原图上计算出K个anchor box。其中anchor box是提前设置好的大小和长宽比例。

anchor尺度和比例：

三种尺度(面积) { $128_{2}$ ， $256_{2}$ ， $512_{2}$ ，}

三种比例{1:1, 1:2, 2:1}

anchor和proposal区别就是，生成的anchor经过筛选之后就可以变为proposal

正负样本生成：

每张图只从上万个anchor中采取256个anchor。其中，包括了正样本和负样本。其比例最好是1：1，如果正样本的数量不足128时，我们使用负样本来进行填充，反正总数是要有256个。

如何是正样本：
- 某个anchor/anchors和一个GT有着最大的IOU，那么它也是正样本
- anchor和任意一个GT的IOU>0.7就是正样本
负样本：
- 与所有的GT的IOU<0.3就是负样本。

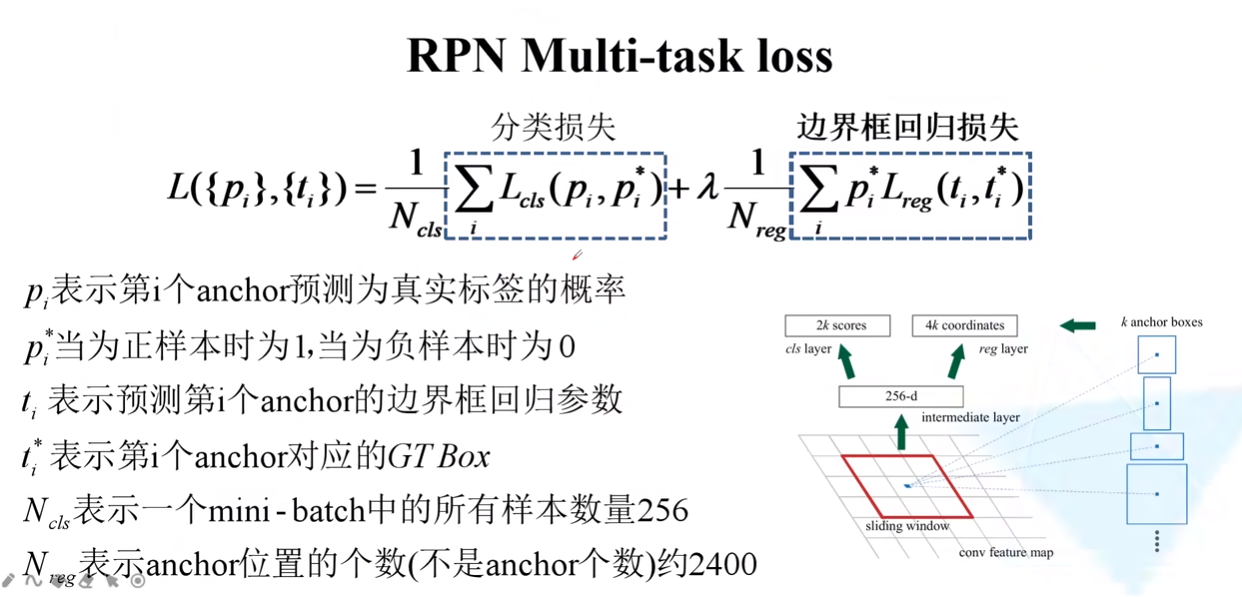

RPN Muilti-task loss

anchor的个数等于anchor位置个数 X k的。约2400是因为特征图大小为（60x40）

Faster RCNN训练

后来的Faster-RCNN训练是采用RPN Loss和Fast R-CNN Loss联合训练方式

原论文中采样分别训练RPN以及Fast R-CNN的方法:

利用ImageNet预训练分类模型初始化前置卷积网络层参数，并开始单独训练RPN网络参数
固定RPN网络独有的卷积层以及全连接层参数，再利用ImageNet与寻来你分类模型初始前置卷积网络参数，并利用RPN网络生成的目标建议框去训练Fast RCNN网络参数
固定利用Fast RCNN训练好的前置卷积网络层参数，去微调RPN网络独有的卷积层以及全连接层参数。
同样保持固定前置卷积网络层参数，去微调Fast RCNN网络的全连接层参数，最后RPN网络和Fast RCNN网络共享前置卷积网络层参数，构成一个统一网络。
